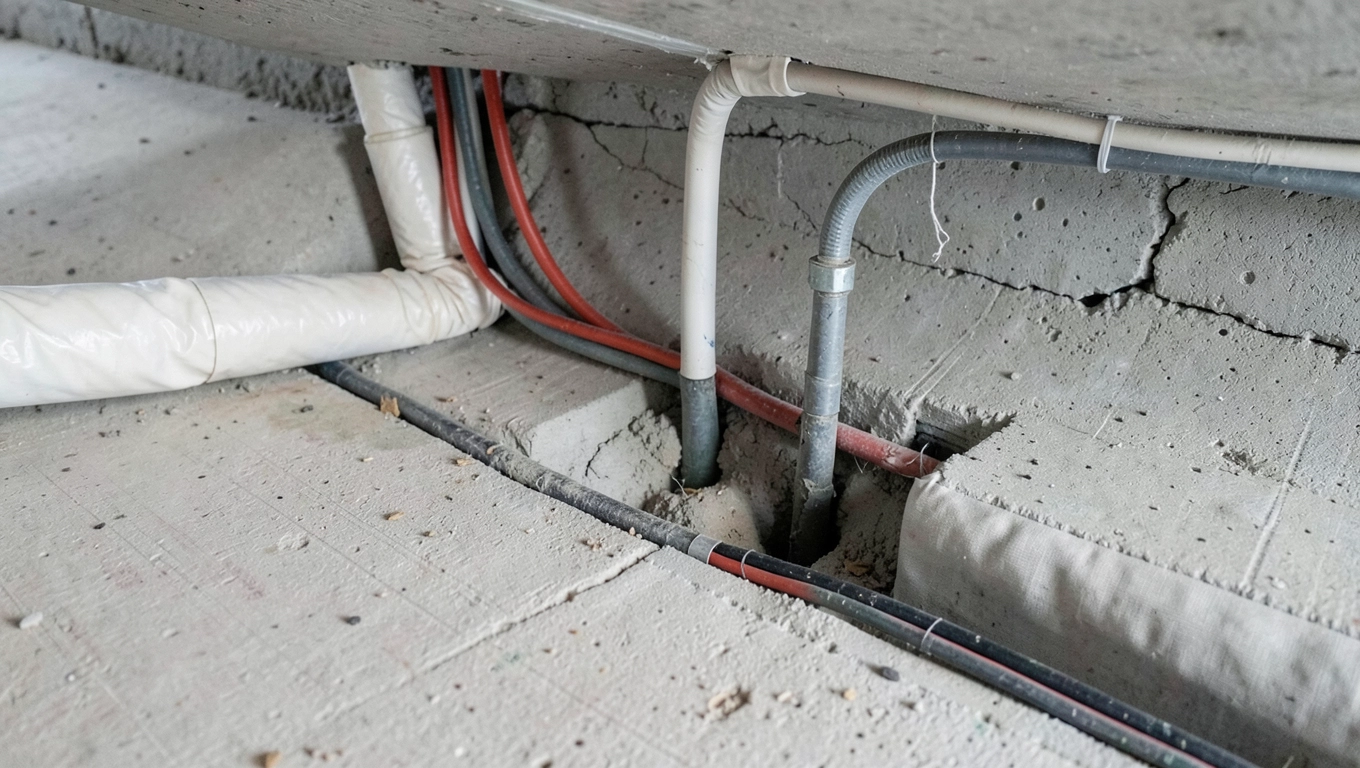

Instalacja elektryczna w podłodze – przepisy, koszty i bezpieczny montaż

Jak poprowadzić kable w podłodze zgodnie z przepisami

Instalacja elektryczna w podłodze wymaga precyzyjnego planowania, bo każdy centymetr wylewki kryje późniejsze ograniczenia serwisowe. Przewody prowadzone w posadzce podlegają ścisłym regulacjom zawartym w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Akt ten precyzuje minimalną głębokość osadzenia przewodów oraz wymóg zachowania dostępu do instalacji bez naruszania elementów konstrukcyjnych budynku.

• Jak poprowadzić kable w podłodze zgodnie z przepisami
• Instalacja elektryczna w podłodze a ogrzewanie podłogowe
• Kanały instalacyjne podłogowe i puszki z klasą szczelności IP

Głębokość kabli w wylewce to pierwszy parametr, który odróżnia poprawny montaż od kosztownego błędu. Minimalna odległość od górnej powierzchni podłogi wynosi 50 mm dla przewodów układanych bezpośrednio w warstwie wyrównawczej. Taki zapas chroni kable przed uszkodzeniami mechanicznymi podczas codziennego użytkowania oraz pozwala na bezpieczne wiercenie w przyszłości, na przykład przy montażu listew przypodłogowych.

Kluczowe znaczenie ma dobór odpowiedniego peszla ochronnego. Elastyczna rura osłonowa wykonana z PVC lub polietylenu musi wytrzymać obciążenia dochodzące do 1500 N na punkt, co odpowiada sile nacisku stopy dorosłej osoby stojącej na jednej nodze. Peszel pełni podwójną funkcję: mechanicznie izoluje przewód od agresywnego środowiska wylewki cementowej oraz umożliwia ewentualną wymianę kabla bez kucia posadzki.

Norma PN-HD 60364 reguluje zagadnienia związane z instalacjami elektrycznymi niskiego napięcia, w tym ich prowadzeniem w podłodze. Z kolei PN-E-05100 określa wymagania dotyczące doboru przewodów i ich zabezpieczeń. Obydwa standardy są wiążące dla każdego elektryka posiadającego uprawnienia SEP i stanowią punkt odniesienia podczas odbiorów technicznych.

Projekt instalacji powinien uwzględniać nie tylko obecne potrzeby, lecz także rezerwę na przyszłe rozbudowy. Doświadczenie pokazuje, że umieszczenie w peszlach dodatkowego przewodu zapasowego kosztuje niewiele, a ratuje przed kuciem podłogi za kilka lat. Każdy obwód warto wyprowadzić do wydzielonej puszki rewizyjnej, która pozwala na pomiary napięcia bez demontażu posadzki.

Głębokość kabli w wylewce i wymagane peszle ochronne

Minimalna głębokość 50 mm dotyczy sytuacji, gdy przewody układane są bezpośrednio w jastrychu. W praktyce większość ekip montażowych stosuje warstwę ochronną o grubości 60-80 mm, co daje bufor bezpieczeństwa na wypadek nierówności podłoża. Zbyt płytkie osadzenie kabli grozi ich przecięciem podczas montażu ościeżnic lub progów.

Peszel ochronny musi spełniać klasę wytrzymałości mechanicznej zgodną z normą PN-EN 61386. Dla podłóg w pomieszczeniach mieszkalnych wystarczający jest peszel lekki (klasa 2), natomiast w garażach i halach produkcyjnych wymagane są rury wzmacniane (klasa 3 lub 4), odporne na ściskanie rzędu 750-1250 N. Dobór zbyt słabego peszla prowadzi do jego zgniecenia pod ciężarem wylewki, a w konsekwencji do uszkodzenia izolacji przewodu.

Promień gięcia rury osłonowej nie może być mniejszy niż sześciokrotność jej średnicy zewnętrznej. Zasada ta wynika z fizyki: zbyt ostry łuk powoduje naprężenia wewnętrzne w materiale izolacyjnym przewodu, co po latach skutkuje pęknięciami. Trasy kablowe należy wytyczać z uwzględnieniem naturalnych załamań ścian, unikając prowadzenia pod kątem prostym przez otwartą przestrzeń pomieszczenia.

W strefach mokrych, takich jak łazienki i pralnie, peszel musi być dodatkowo uszczelniony na połączeniach. Wilgoć przenikająca przez nieszczelności powoduje korozję miedzi i degradację izolacji PVC, co w skrajnych przypadkach kończy się zwarciem. Stosowanie kształtek z pierścieniami gumowymi lub klejem termotopliwym eliminuje ten problem.

Przed zalaniem wylewki trasy kablowe wymagają inwentaryzacji. Oznaczenie każdego peszla etykietą z numerem obwodu oraz wykonanie dokumentacji fotograficznej to nawyk, który procentuje przy pierwszej awarii. Elektryk wracający do instalacji po kilku latach bez żadnych notatek traci czas na lokalizowanie przewodów za pomocą detektora.

Instalacja elektryczna w podłodze a ogrzewanie podłogowe

Połączenie instalacji elektrycznej z ogrzewaniem podłogowym wymaga ścisłej koordynacji prac, ponieważ obydwa systemy konkurują o tę samą przestrzeń w warstwie podłogi. Kolejność montażu ma znaczenie krytyczne: najpierw prowadzone są peszle z przewodami elektrycznymi, następnie wylewka, a dopiero potem folia grzewcza i warstwa wykończeniowa. Odwrócenie tej sekwencji grozi przegrzaniem kabli lub mechanicznym uszkodzeniem mat grzewczych.

Folia grzewcza na podczerwień emituje ciepło w paśmie dalekiej podczerwieni, które nagrzewa przedmioty, nie powietrze. Elementy metalowe, takie jak peszle czy puszki instalacyjne, mogą lokalnie akumulować ciepło i tworzyć punkty przegrzania. Dlatego pod folią nie wolno układać metalowych rur ani elementów przewodzących prąd elektryczny.

Minimalny odstęp między peszelem a krawędzią folii grzewczej powinien wynosić co najmniej 50 mm. Bufor ten zapobiega nierównomiernemu nagrzewaniu posadzki oraz ułatwia lokalizację ewentualnych uszkodzeń maty. Strefy bezpieczeństwa wyznacza się wokół meblów na stałej zabudowie, tak aby ciepło mogło swobodnie unosić się ku górze.

Pomiędzy folią grzewczą a panelami SPC konieczne jest ułożenie warstwy paroizolacyjnej z folii polietylenowej o grubości minimum 0,2 mm. Membrana ta blokuje migrację wilgoci z wylewki w stronę paneli, które pod wpływem wody pęcznieją i tracą stabilność wymiarową. Brak paroizolacji to najczęstsza przyczyna rozwarstwiania się podłogi w systemach z ogrzewaniem elektrycznym.

Najczęstszym błędem przy łączeniu obydwu systemów jest prowadzenie kabli zasilających bezpośrednio pod folią grzewczą. Taki montaż powoduje, że przewody pracują w podwyższonej temperaturze, co skraca ich żywotność i zwiększa ryzyko pożaru. Właściwe rozwiązanie przewiduje obwód elektryczny poza strefą grzewczą lub w warstwie odsuniętej o minimum 100 mm od krawędzi maty.

Planowanie stref grzewczych powinno uwzględniać rozmieszczenie mebli oraz punktów elektrycznych. Pod szafami wnękowymi i wannami nie montuje się folii grzewczej, ponieważ zamknięta przestrzeń uniemożliwia oddawanie ciepła. Analogicznie, gniazdka podłogowe nie mogą znajdować się bezpośrednio nad matą, gdyż zakłócają cyrkulację powietrza.

Kanały instalacyjne podłogowe i puszki z klasą szczelności IP

Kanały instalacyjne podłogowe dzielą się na cztery podstawowe typy, z których każdy sprawdza się w innych warunkach użytkowych. Kanały zalewane w wylewce to rozwiązanie najtańsze, lecz ograniczające późniejszy dostęp do kabli. Współpoziome systemy kasetowe umożliwiają rewizję bez kucia, ale zajmują więcej miejsca w konstrukcji podłogi.

Podłogi podwójne, zwane też podniesionymi, to konstrukcja składająca się z płyt opartych na regulowanych słupkach. Przestrzeń pod panelami osiąga wysokość 80-250 mm, co pozwala na swobodne prowadzenie kabli w poziomie oraz szybką wymianę okablowania. Rozwiązanie to dominuje w biurach i serwerowniach, gdzie zmiany konfiguracji stanowisk pracy zachodzą kilka razy w roku.

Kanały napodłogowe to listwy montowane na wierzchu gotowej posadzki, maskujące przewody biegnące wzdłuż ścian. Ich zaletą jest prostota instalacji i możliwość dodawania kolejnych obwodów bez ingerencji w strukturę budynku. Wadą pozostaje widoczność listew oraz ograniczona pojemność, która nie pozwala na prowadzenie grubych wiązek kablowych.

Puszki podłogowe stanowią zakończenie tras kablowych i wymagają doboru odpowiedniej klasy szczelności. W pomieszczeniach suchych wystarczają puszki IP20, chroniące jedynie przed dotykiem palcem. Łazienki, kuchnie i pralnie wymagają klasy IP44, odpornej na bryzgi wody z dowolnego kierunku. Strefy mokre przy wannie lub prysznicu potrzebują obudowy IP67, całkowicie pyłoszczelnej i wytrzymującej krótkotrwałe zanurzenie.

Klapki puszek podłogowych produkowane są ze stali nierdzewnej, aluminium lub tworzywa sztucznego. W miejscach o dużym natężeniu ruchu, takich jak korytarze hotelowe czy centra handlowe, zaleca się obudowy metalowe. Materiały kompozytowe sprawdzają się w biurach i mieszkaniach, gdzie obciążenia mechaniczne są niższe.

Koszt montażu instalacji elektrycznej w podłodze różni się znacząco w zależności od regionu i standardu wykonania. W 2024 roku średnia stawka robocizny za punkt elektryczny oscylowała wokół 120-180 PLN w przypadku prowadzenia kabli w wylewce. Materiały, w tym peszle, kable YDYp i puszki, doliczane są osobno i stanowią około 30-40% wartości całego zlecenia.

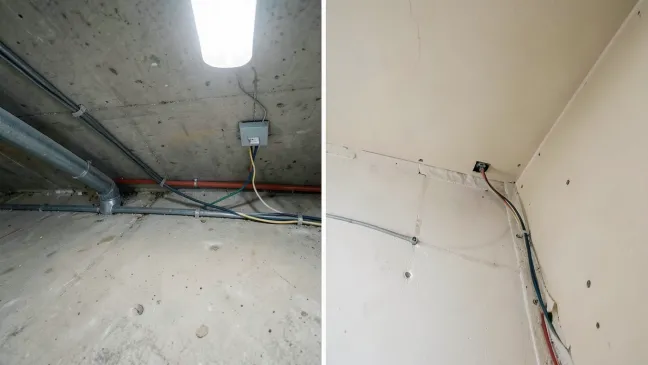

Koszty ewentualnych napraw w podłodze wielokrotnie przewyższają początkową oszczędność na tańszym rozwiązaniu. Kucie wylewki, lokalizacja uszkodzonego kabla, odtworzenie posadzki i ponowny montaż wykończenia to wydatek rzędu 500-1500 PLN za pojedynczy punkt. Tymczasem instalacja ścienna, choć mniej estetyczna, pozwala na diagnostykę i wymianę przewodu bez ingerencji w podłogę.

Kiedy nie stosować instalacji podłogowej

Rozwiązania podłogowego należy unikać w pomieszczeniach o zmiennej aranżacji, gdzie gniazdka będą wielokrotnie przenoszone. Dotyczy to sal konferencyjnych, showroomów i przestrzeni coworkingowych, gdzie elastyczność instalacji ściennej lub napodłogowej bije na głowę sztywność peszli zatopionych w jastrychu.

Budynki zabytkowe ze stropami drewnianymi stanowią kolejne środowisko, w którym instalacja podłogowa może być technicznie niemożliwa lub nieopłacalna. Stropy tego typu nie wytrzymują dodatkowego obciążenia wylewką cementową, a prowadzenie kabli między legarami wymaga zastosowania peszli o zwiększonej odporności na ogień, klasy FH lub FR.

W pomieszczeniach zagrożonych zalaniem, takich jak piwnice czy garaże podziemne, kanały podłogowe mogą stać się pułapką dla wody. Wilgoć przenikająca do peszli powoduje korozję i degradację izolacji szybciej niż w instalacji natynkowej. Lepszym wyborem pozostają kanały ścienne lub natynkowe z poszyciem z blachy ocynkowanej.

Najczęstsze błędy wykonawców

Brak dokumentacji powykonawczej to grzech główny ekip montujących instalacje podłogowe. Bez szkicu tras kablowych i fotografii z realizacji właściciel mieszkania nie jest w stanie bezpiecznie wiercić w podłodze ani planować remontów. Profesjonalny elektryk zawsze dostarcza komplet dokumentów: schemat jednokreskowy, rysunek rzutu z trasami oraz protokoły pomiarowe.

Oszczędzanie na peszlach poprzez stosowanie rur karbowanych bez certyfikatu VDE lub CE to pozorna oszczędność. Tani peszel z recyklingu może mieć ścianki o zmiennej grubości, które pękają pod ciężarem wylewki. Koszt wymiany uszkodzonego odcinka wraz z odtworzeniem posadzki wielokrotnie przewyższa różnicę cenową między produktem certyfikowanym a podróbką.

Łączenie przewodów w peszlach zamiast w puszkach to kolejna praktyka, która komplikuje późniejsze naprawy. Połączenia wykonywane w rurze osłonowej nie mogą być prawidłowo zabezpieczone przed wilgocią, a ich lokalizacja jest trudna do ustalenia bez kucia posadzki. Każde połączenie kabli musi znajdować się w puszce rewizyjnej dostępnej po zdjęciu klapki.

Checklisty praktyczne

Przed rozpoczęciem prac:

• Sporządzenie projektu instalacji z naniesieniem tras kablowych
• Weryfikacja obciążeń na każdym obwodzie
• Uzyskanie pozwoleń wymaganych przepisami lokalnymi
• Sprawdzenie nośności stropu i grubości planowanej wylewki

Wybór wykonawcy:

• Aktualne uprawnienia SEP do wykonywania instalacji
• Portfolio zrealizowanych projektów podłogowych
• Umowa obejmująca gwarancję oraz protokoły pomiarowe
• Polisa OC zabezpieczająca inwestora przed szkodami

Po zakończeniu montażu:

• Pomiary odbiorcze rezystancji izolacji i impedancji pętli zwarcia
• Dokumentacja fotograficzna wszystkich tras przed zalaniem wylewki
• Oznaczenie każdego obwodu w rozdzielnicy
• Przekazanie inwestorowi schematu powykonawczego w wersji papierowej i cyfrowej

FAQ

Czy instalacja elektryczna w podłodze jest legalna w budynku mieszkalnym?
Tak, pod warunkiem zachowania minimalnej głębokości 50 mm, stosowania certyfikowanych peszli oraz zapewnienia dostępu serwisowego do puszek rewizyjnych. Instalację musi wykonać elektryk z uprawnieniami SEP.

Jakie kable stosować w podłodze?
Przewody miedziane typu YDYp lub YDYżo w izolacji PVC, o przekroju dostosowanym do obciążenia obwodu. Kable jednożyłowe wymagają peszla, kable wielożyłowe mogą być układane bez osłony pod warunkiem spełnienia normy odporności mechanicznej.

Czy puszki podłogowe IP44 wystarczą do łazienki?
Tak, klasa IP44 zapewnia ochronę przed bryzgami wody z każdego kierunku. Puszki montowane bezpośrednio przy wannie lub prysznicu muszą spełniać klasę IP67 i znajdować się poza strefą ochronną 0 i 1.

Jak często wykonywać pomiary okresowe?
Instalacje w budynkach mieszkalnych wymagają pomiarów co pięć lat, a w obiektach użyteczności publicznej co rok. Pomiary obejmują rezystancję izolacji, działanie wyłączników różnicowoprądowych oraz ciągłość przewodów ochronnych.

Czy ogrzewanie podłogowe uszkadza kable elektryczne?
Nie, pod warunkiem zachowania odstępu minimum 50 mm między peszelem a folią grzewczą. Przewody pracujące w podwyższonej temperaturze wymagają izolacji termoodpornej, a ich obciążalność prądową trzeba przeliczyć ze współczynnikiem korekcyjnym.
