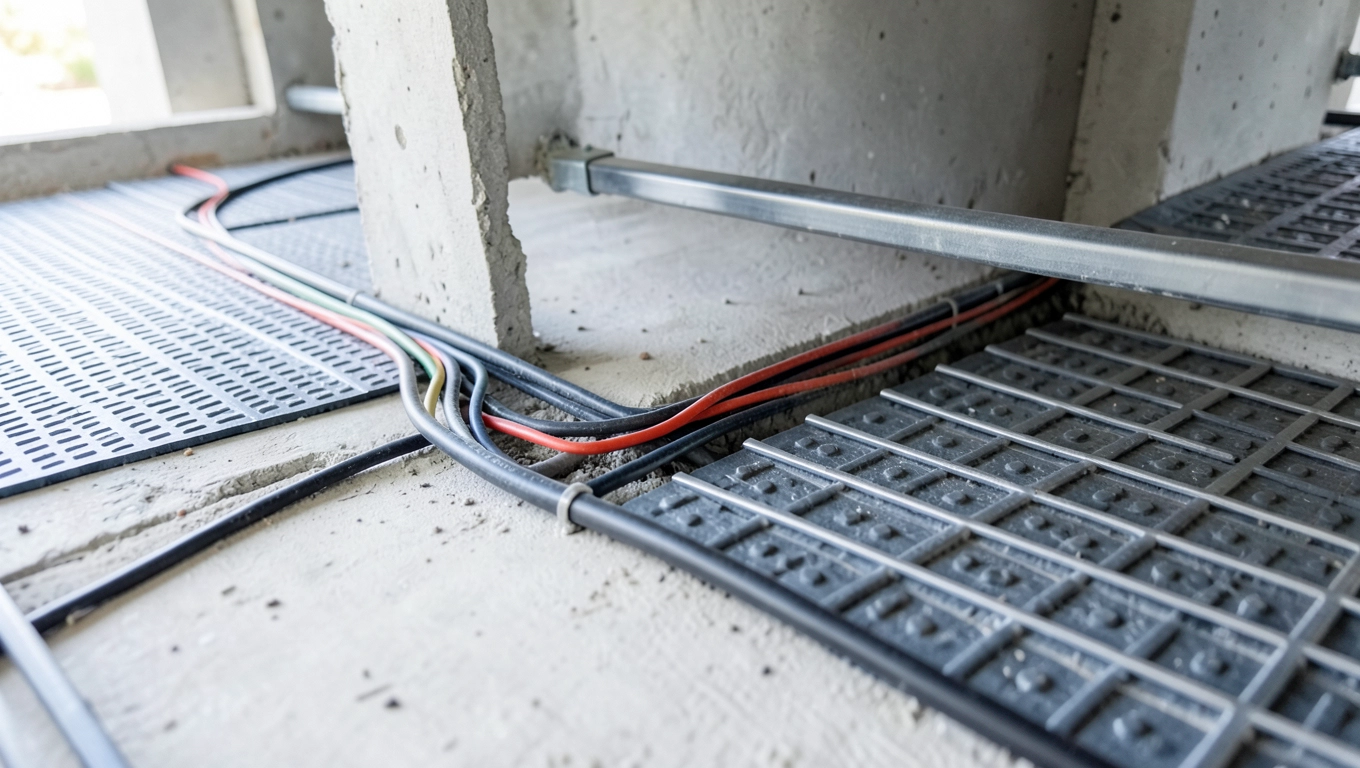

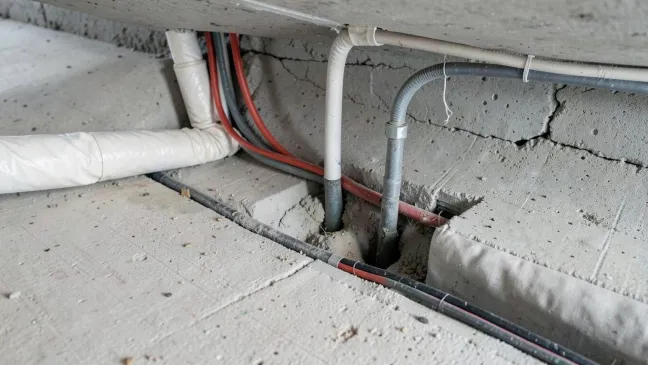

Instalacja elektryczna w podłodze 2025: ogrzewanie podłogowe

Chcesz dowiedzieć się, jak harmonijnie połączyć nowoczesną instalację elektryczną w podłodze z ogrzewaniem podłogowym, a jednocześnie zapewnić bezpieczeństwo i funkcjonalność na najwyższym poziomie? Kluczowy jest precyzyjny projekt i ścisłe odniesienie do obowiązujących norm — to one wyznaczają granice i możliwości, a my jako zespół specjalistów definiujemy konkretne rozwiązania oraz praktyczne przykłady z życia, które pokazują, jak uniknąć ryzykownych błędów. Przygotuj się na rzetelną lekturę, która prowadzi przez zawiłości przepisów i techniczne niuanse, dostarczając krok-po-kroku wskazówek, jak poprawnie zaprojektować i wykonać instalację, by finalnie cieszyć się komfortem idealnie zaplanowanego wnętrza i oszczędnościami wynikającymi z bezpiecznej, niezawodnej pracy systemu.

• Zasady projektowania instalacji elektrycznej pod ogrzewanie podłogowe
• Bezpieczeństwo i przepisy: instalacja elektryczna w podłodze z ogrzewaniem
• Głębokość układania kabli elektrycznych a systemy grzewcze
• Praktyczne aspekty montażu instalacji elektrycznej z ogrzewaniem podłogowym
• Q&A

Warto pamiętać, że rozwiązanie to jest coraz powszechniej stosowane, co wynika z dążenia do minimalistycznego i funkcjonalnego designu wnętrz. Eliminuje ono widoczne kable, co nie tylko poprawia estetykę pomieszczeń, ale również minimalizuje ryzyko uszkodzeń mechanicznych przewodów. Oprócz niewątpliwych zalet wizualnych, ukryta instalacja elektryczna w podłodze wpływa na zwiększenie bezpieczeństwa, ograniczając dostęp do przewodów elektrycznych i gniazdek, co jest szczególnie ważne w domach z małymi dziećmi lub zwierzętami.

Analizując dane z powyższej tabeli, widać wyraźnie, że wybór pomiędzy instalacją elektryczną w podłodze a tradycyjną instalacją na ścianie to decyzja wymagająca głębokiej refleksji. Mimo wyższych początkowych kosztów i większej trudności w modyfikacjach, rozwiązania podłogowe zyskują na popularności. W mieszkalnictwie, szczególnie w budownictwie apartamentowym i willowym, przeważa trend ku rozwiązaniom estetycznym i minimalistycznym, gdzie każdy centymetr przestrzeni ma znaczenie.

Biura, galerie handlowe i nowoczesne centra konferencyjne również cenią sobie elastyczność i możliwość łatwego rearanżacji wnętrz bez widocznych przewodów, co sprzyja swobodzie aranżacyjnej. Ukrycie przewodów pozwala na tworzenie otwartych, przestronnych wnętrz, bez zbędnych przeszkód i wizualnego bałaganu. To istotne, zwłaszcza gdy w grę wchodzi montaż ogrzewania podłogowego. Złożoność takiego projektu wzrasta, lecz odpowiednio zaplanowane działanie przekłada się na lata bezproblemowego użytkowania.

Zasady projektowania instalacji elektrycznej pod ogrzewanie podłogowe

Projektowanie instalacji elektrycznej w podłodze, zwłaszcza gdy mamy do czynienia z ogrzewaniem podłogowym, to nie bułka z masłem. To precyzyjna orkiestra, gdzie każdy instrument, czyli każdy kabel, każda rurka ochronna, musi zagrać idealnie w zgranej symfonii. Przystąpienie do prac bez solidnego, przemyślanego planu to jak budowanie domu bez fundamentów – wcześniej czy później cała konstrukcja może się zawalić.

Zobacz także: Wzór protokołu 5-letniego przeglądu instalacji elektrycznej

Pierwszym krokiem jest dogłębna analiza przyszłego przeznaczenia pomieszczeń. Czy to będzie salon z potężnym telewizorem i zestawem kina domowego, sypialnia z subtelnym oświetleniem, a może kuchnia z całą plejadą AGD? Każde z tych miejsc wymaga innej konfiguracji punktów zasilania, gniazdek i oświetlenia. Należy zaplanować nie tylko aktualne potrzeby, ale również przewidzieć ewentualne zmiany w aranżacji wnętrza, np. przemeblowanie.

Kolejnym, arcyważnym elementem, jest opracowanie szczegółowego schematu rozmieszczenia wszystkich elementów. To nie tylko kable, ale również puszki połączeniowe, złącza i wszelkie punkty dostępowe. Im bardziej szczegółowy i przemyślany projekt, tym mniejsze ryzyko późniejszych, kosztownych i irytujących poprawek. Wyobraź sobie, że po położeniu drogiego parkietu orientujesz się, że zapomniałeś o gniazdku pod ładowarkę do odkurzacza – to już nie zabawa, to finansowy ból.

Współistnienie instalacji elektrycznej w podłodze i ogrzewania podłogowego wymaga szczególnej uwagi na wzajemne oddziaływanie. Kable elektryczne i rury grzewcze nie mogą się krzyżować ani znajdować zbyt blisko siebie, aby uniknąć ryzyka przegrzewania lub uszkodzenia izolacji. Należy przestrzegać minimalnych odległości określonych w normach i wytycznych, np. zaleca się, aby kable elektryczne znajdowały się minimum 5-10 cm od rur ogrzewania podłogowego.

Zobacz także: Protokół przeglądu instalacji elektrycznej w mieszkaniu – wzór

Przy projektowaniu nie można pominąć kwestii dostępu do instalacji. Chociaż idea instalacji elektrycznej w podłodze to jej niewidoczność, należy pamiętać o możliwościach serwisowych. Wszelkie połączenia i złącza powinny być umieszczone w puszkach inspekcyjnych, do których dostęp jest możliwy bez konieczności niszczenia całej posadzki. To proste, ale kluczowe, aby uniknąć scenariusza z komedii omyłek, gdzie awaria drobnego elementu wymaga generalnego remontu.

Materiały, materiały i jeszcze raz materiały! Wybór odpowiednich komponentów to podstawa. Należy stawiać na kable o odpowiedniej izolacji, odporne na wilgoć i temperaturę, oraz na trwałe rury ochronne, które zabezpieczą przewody przed uszkodzeniami mechanicznymi i chemicznymi. Inwestycja w sprawdzone produkty z certyfikatami to gwarancja bezpieczeństwa i długowieczności systemu.

Podsumowując, rzetelny projekt to nie tylko kwestia rysunków na papierze, ale strategiczne podejście do funkcjonalności i bezpieczeństwa. Poświęcenie czasu i uwagi na etapie planowania zwraca się z nawiązką w postaci komfortu użytkowania, estetyki i spokoju ducha. Pamiętaj, że każdy centymetr w instalacji elektrycznej w podłodze ma znaczenie.

Bezpieczeństwo i przepisy: instalacja elektryczna w podłodze z ogrzewaniem

Pojęcie bezpieczeństwa w kontekście instalacji elektrycznej w podłodze, zwłaszcza w połączeniu z ogrzewaniem, to temat, którego nie można potraktować po macoszemu. To nie jest pole do improwizacji czy twórczej interpretacji. To pole bitwy, na którym zwycięstwo osiąga się tylko przez rygorystyczne przestrzeganie przepisów, norm i wytycznych. Prawo budowlane i normy PN-HD 60364 to Biblia każdego projektanta i instalatora.

Głównym aktem prawnym regulującym warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 ze zm.). To tam znajdziemy precyzyjne wytyczne dotyczące umiejscowienia instalacji elektrycznych, w tym tych ukrywanych w posadzkach. Jak mówi przysłowie: "Nieznajomość prawa szkodzi", a w tym przypadku szkodzi podwójnie – zarówno bezpieczeństwu, jak i portfelowi.

Fundamentalnym przepisem jest konieczność układania kabli w podłożu na głębokości nie mniejszej niż 50 mm od powierzchni podłogi. To absolutne minimum. W praktyce często stosuje się większą głębokość, np. 7-10 cm, zwłaszcza gdy instalacja przebiega pod strefami intensywnie użytkowanymi, gdzie mogą wystąpić większe obciążenia mechaniczne, lub w miejscach, gdzie planuje się montaż ciężkich mebli czy sprzętu. Ma to na celu zminimalizowanie ryzyka przypadkowego uszkodzenia przewodów, np. podczas wiercenia otworów czy wbijania kołków rozporowych.

Niezwykle istotnym aspektem jest stosowanie odpowiednich rur ochronnych dla przewodów elektrycznych. Nie wystarczy po prostu ułożyć kabel bezpośrednio w wylewce. Rury te pełnią podwójną funkcję: chronią przewody przed uszkodzeniami mechanicznymi, a także umożliwiają ich wymianę w przyszłości bez konieczności rozkuwania całej podłogi. To jest prawdziwa rewolucja w kwestii serwisu! Zgodnie z normami, do tego celu należy stosować rury karbowane (peszle) lub gładkie, wykonane z materiałów o odpowiedniej odporności na ściskanie i temperaturę, np. PVC, PP, lub HDPE. Średnica rur powinna być na tyle duża, aby kable swobodnie się w nich poruszały, a także aby umożliwić ich ewentualne usunięcie i ponowne wprowadzenie.

W przypadku kolizji z ogrzewaniem podłogowym, szczególnie gdy jest to ogrzewanie elektryczne, zasada "mniej znaczy więcej" nabiera podwójnego znaczenia. Przewody grzewcze generują ciepło, które może negatywnie wpływać na izolację kabli elektrycznych, skracając ich żywotność. Dlatego też, zaleca się stosowanie dodatkowej izolacji termicznej między obydwoma systemami, a także zachowanie minimalnych odległości. Niektórzy eksperci sugerują, aby kable elektryczne były umieszczone poniżej warstwy izolacji termicznej ogrzewania podłogowego, aby nie były narażone na bezpośrednie oddziaływanie wysokiej temperatury.

Każdy element instalacji elektrycznej w podłodze, od kabli po osprzęt, musi posiadać odpowiednie certyfikaty i atesty potwierdzające zgodność z normami bezpieczeństwa. W Polsce jest to oznaczenie CE, co oznacza zgodność z dyrektywami Unii Europejskiej. Brak takich certyfikatów to sygnał ostrzegawczy i potencjalne źródło problemów, zarówno prawnych, jak i eksploatacyjnych. W razie wypadku brak certyfikatów może zaważyć na odpowiedzialności wykonawcy.

Odbiór instalacji przez uprawnionego elektryka z ważnymi uprawnieniami SEP (Stowarzyszenia Elektryków Polskich) to ostatni, ale nie mniej ważny etap. Bez protokołu z pomiarów i oceny stanu technicznego instalacji, cały wysiłek może pójść na marne. Taki protokół to oficjalne potwierdzenie, że instalacja jest bezpieczna i zgodna z przepisami, a także podstawa do roszczeń gwarancyjnych w razie jakichkolwiek problemów.

Podsumowując, bezpieczeństwo to podstawa. Rygorystyczne przestrzeganie przepisów, użycie certyfikowanych materiałów i profesjonalny nadzór to jedyna droga do stworzenia bezpiecznej i niezawodnej instalacji elektrycznej w podłodze, która będzie służyć latami, dając spokój umysłu i komfort użytkowania. Ignorowanie tych zasad to gra w rosyjską ruletkę.

Głębokość układania kabli elektrycznych a systemy grzewcze

Zabierzmy się do konkretów, bo jak mawia klasyk: "diabeł tkwi w szczegółach". Jednym z najczęściej zadawanych pytań w kontekście instalacji elektrycznej w podłodze, szczególnie gdy obok funkcjonuje ogrzewanie podłogowe, jest: "Na jakiej głębokości powinien znajdować się kabel elektryczny, aby było to bezpieczne i efektywne?". To pytanie klucz, a odpowiedź na nie determinuje nie tylko bezpieczeństwo, ale i długowieczność całej inwestycji.

Polskie przepisy są tu dość precyzyjne, a punktem odniesienia jest wspomniane już Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z tym dokumentem, kable w podłożu, czyli w wylewce betonowej lub innej warstwie konstrukcyjnej podłogi, powinny być układane na głębokości nie mniejszej niż 50 mm od powierzchni gotowej podłogi. Ta magiczna cyfra "50 mm" to absolutne minimum, poniżej którego nie wolno schodzić. Dlaczego? Bo to właśnie ta głębokość minimalizuje ryzyko uszkodzenia kabli podczas zwykłych czynności domowych, takich jak wiercenie otworów pod meble, montaż listew przypodłogowych czy układanie innych elementów.

W praktyce, zwłaszcza gdy do gry wchodzi ogrzewanie podłogowe, doświadczeni instalatorzy zalecają stosowanie większej głębokości, często dochodzącej do 70-100 mm. Takie rozwiązanie zapewnia dodatkową ochronę kabli przed uszkodzeniami mechanicznymi oraz zmniejsza wpływ temperatury generowanej przez system grzewczy. Im głębiej kabel, tym bardziej jest on oddalony od gorących rur lub mat grzewczych, co przekłada się na dłuższą żywotność izolacji i minimalizuje ryzyko awarii.

Nie możemy zapominać o rurach ochronnych, czyli popularnych peszlach. Kable elektryczne absolutnie nie mogą być układane bezpośrednio w wylewce. Muszą znajdować się w specjalnych rurach ochronnych, które zapewniają im izolację mechaniczną i chemiczną, a co najważniejsze – umożliwiają ich wymianę. Jeśli kiedykolwiek będziesz musiał wymienić uszkodzony kabel, a nie będzie on w peszlu, czeka Cię demolka całej podłogi. To jak z wygraną w totolotka, tylko że na odwrót – szczęście się do Ciebie nie uśmiechnie.

Kiedy projektujemy system, w którym występuje zarówno instalacja elektryczna w podłodze, jak i ogrzewanie podłogowe (wodne lub elektryczne), musimy zachować szczególną ostrożność. Nigdy, ale to przenigdy, przewody elektryczne nie powinny leżeć bezpośrednio na przewodach grzewczych ani się z nimi krzyżować. Optymalne rozwiązanie to ułożenie kabli elektrycznych w osobnej warstwie, najlepiej poniżej rur lub mat grzewczych, i oddzielenie ich warstwą izolacji termicznej, np. z polistyrenu ekstrudowanego (XPS) lub pianki poliuretanowej. Taka izolacja ma na celu zminimalizowanie wpływu ciepła na kable elektryczne. Zaleca się zachowanie minimum 5-10 cm odstępu poziomego i 2-3 cm odstępu pionowego.

Warto również wziąć pod uwagę rodzaj zastosowanego ogrzewania. W przypadku ogrzewania wodnego (rury z wodą) problem przegrzewania kabli jest mniejszy, ponieważ temperatura wody zazwyczaj nie przekracza 50-55°C. Natomiast w przypadku ogrzewania elektrycznego (maty lub kable grzewcze), temperatura na powierzchni elementu grzejnego może być wyższa, co wymaga jeszcze większej ostrożności w planowaniu odległości i zastosowaniu odpowiedniej izolacji. Należy też sprawdzić specyfikacje techniczne kabli elektrycznych pod kątem maksymalnej dopuszczalnej temperatury pracy.

Projektowanie instalacji elektrycznej w podłodze w połączeniu z ogrzewaniem podłogowym to wyzwanie, które wymaga wiedzy, doświadczenia i przede wszystkim, przestrzegania zasad. Zignorowanie któregokolwiek z tych elementów może prowadzić do poważnych konsekwencji, takich jak uszkodzenia instalacji, ryzyko pożaru, a nawet utrata gwarancji. Dlatego zawsze warto zaufać specjalistom i zainwestować w solidny projekt oraz profesjonalne wykonawstwo.

Praktyczne aspekty montażu instalacji elektrycznej z ogrzewaniem podłogowym

No dobrze, przeszliśmy przez teorię, zasady i przepisy. Teraz czas na konkret, czyli na to, co interesuje każdego, kto staje przed wyzwaniem montażu instalacji elektrycznej w podłodze, a do tego jeszcze ma ochotę na ogrzewanie podłogowe. To nie jest zadanie dla każdego, kto "coś tam widział w internecie". To robota dla fachowców, którzy wiedzą, gdzie kabel idzie, a gdzie kończy się dobra zabawa.

Pierwsza i najważniejsza zasada: wszelkie przewody, absolutnie wszelkie, muszą być prowadzone w rurach ochronnych, czyli popularnych peszlach. Nie ma tu miejsca na "trochę", "prawie" czy "może". Pełne osłonienie to podstawa bezpieczeństwa i przyszłego serwisu. W zależności od grubości przewodów i ilości kabli w rurze, należy dobrać odpowiednią średnicę peszla – zazwyczaj od fi 16 do fi 32. Przykładowo, do pojedynczego przewodu 3x1,5 mm2 wystarczy peszel fi 16, ale już do wiązki trzech takich przewodów będziemy potrzebować fi 25, a najlepiej fi 32, aby zachować możliwość przyszłego "dorzucenia" dodatkowego przewodu, choćby światłowodu.

Gdy w podłodze ma być zarówno instalacja elektryczna, jak i ogrzewanie podłogowe (wodne lub elektryczne), priorytetyzacja warstw jest kluczowa. Zazwyczaj kolejność jest taka: warstwa izolacji przeciwwilgociowej (folia paroizolacyjna), izolacja termiczna (styropian XPS lub EPS), rury lub maty grzewcze, następnie (jeśli tak zaplanowano w projekcie) rury z kablami elektrycznymi. Alternatywnie, kable elektryczne można umieścić poniżej warstwy izolacji termicznej, co jest preferowanym rozwiązaniem, jeśli projektant przewiduje taką możliwość. Ma to na celu oddzielenie kabli od źródeł ciepła.

Rozmieszczenie puszek połączeniowych i punktów gniazdkowych to kolejna "kuchnia". Gniazdka podłogowe są super estetyczne, ale ich montaż wymaga precyzji i uwzględnienia głębokości posadzki. Muszą być one przystosowane do montażu w podłodze (posiadać odpowiednią klasę szczelności IP) i mieć możliwość podłączenia z peszli. Pamiętajcie, żeby każda puszka była w miejscu, do którego będziecie mieli dostęp, jeśli zajdzie potrzeba naprawy. Nic bardziej irytującego niż konieczność zrywania parkietu, bo ktoś źle zaplanował umiejscowienie puszki!

Kwestia prowadzenia przewodów, aby ich wymiana nie wymagała ingerencji w konstrukcję budynku, jest prosta w teorii, a skomplikowana w praktyce. Oznacza to, że każda rura ochronna musi prowadzić od punktu zasilania (np. rozdzielnicy) do danego punktu końcowego (gniazdka, oświetlenia) bez żadnych nieprzewidzianych połączeń w wylewce. System powinien być "przelotowy", co oznacza, że kabel można w razie potrzeby "przeciągnąć" z jednego końca rury na drugi. Właśnie dlatego tak ważne jest użycie odpowiedniej średnicy peszli i unikanie ostrych zakrętów podczas ich układania. Zbyt ostry zakręt utrudni, a nawet uniemożliwi przeciągnięcie kabla.

Kontrola ciągłości przewodów i testy izolacji to must-have przed zalaniem wylewki. Kto by pomyślał, że coś może pójść nie tak? Niestety, pójść może, i to nawet bardzo. Wszelkie zagniecenia, uszkodzenia izolacji, czy nieprzewidziane połączenia, powinny być wykryte zanim wszystko zostanie zalane betonem. Jeden uszkodzony przewód to potencjalnie rozkucie całej podłogi i olbrzymie koszty. Wykonuje się to za pomocą mierników elektrycznych, które sprawdzają rezystancję izolacji oraz ciągłość obwodu.

Podsumowując, montaż instalacji elektrycznej w podłodze z ogrzewaniem podłogowym to projekt dla cierpliwych i pedantycznych. Dokładność, przestrzeganie norm i użycie wysokiej jakości materiałów to Twoi najlepsi przyjaciele w tym procesie. Nie daj się zwieść "specjalistom", którzy oferują "szybko i tanio". W tym przypadku "tanio" często oznacza "dwa razy drożej" w przyszłości, a "szybko" może skutkować "długą i bolesną" naprawą.

Q&A

• P: Czy instalacja elektryczna w podłodze jest bezpieczna w połączeniu z ogrzewaniem podłogowym?

  O: Tak, jest to bezpieczne, pod warunkiem ścisłego przestrzegania norm i przepisów dotyczących głębokości układania kabli (minimum 50 mm od powierzchni podłogi), stosowania rur ochronnych oraz zachowania odpowiednich odległości od przewodów grzewczych. Kluczem jest profesjonalny projekt i wykonawstwo.

• P: Na jakiej głębokości należy układać kable elektryczne w podłodze?

  O: Zgodnie z polskimi przepisami, kable elektryczne w podłożu powinny być układane na głębokości nie mniejszej niż 50 mm od powierzchni gotowej podłogi. W praktyce, szczególnie przy ogrzewaniu podłogowym, zaleca się głębokość 70-100 mm dla zwiększenia bezpieczeństwa i trwałości.

• P: Czy kable elektryczne mogą dotykać rur ogrzewania podłogowego?

  O: Absolutnie nie. Kable elektryczne nie mogą bezpośrednio dotykać rur ani mat grzewczych. Należy zachować minimalny odstęp (zaleca się 5-10 cm poziomo i 2-3 cm pionowo) oraz, w miarę możliwości, oddzielić je warstwą izolacji termicznej, aby uniknąć negatywnego wpływu ciepła na izolację kabli.

• P: Czy potrzebne są specjalne rury ochronne dla kabli elektrycznych w podłodze?

  O: Tak, wszystkie kable elektryczne układane w podłodze muszą znajdować się w rurach ochronnych (tzw. peszlach). Zapewniają one ochronę przed uszkodzeniami mechanicznymi oraz umożliwiają wymianę przewodów bez konieczności niszczenia posadzki, co jest kluczowe dla serwisu i modyfikacji instalacji.

• P: Czy po zainstalowaniu instalacji elektrycznej w podłodze należy przeprowadzić jakieś testy?

  O: Zdecydowanie tak. Przed zalaniem wylewki należy przeprowadzić testy ciągłości przewodów oraz pomiary rezystancji izolacji, aby upewnić się, że instalacja jest sprawna i bezpieczna. Po zakończeniu prac, cała instalacja powinna zostać odebrana przez uprawnionego elektryka, który wystawi protokół z pomiarów i oceny stanu technicznego.
