Prowadzenie przewodów w rurkach PCV – kompletny poradnik dla majsterkowicza

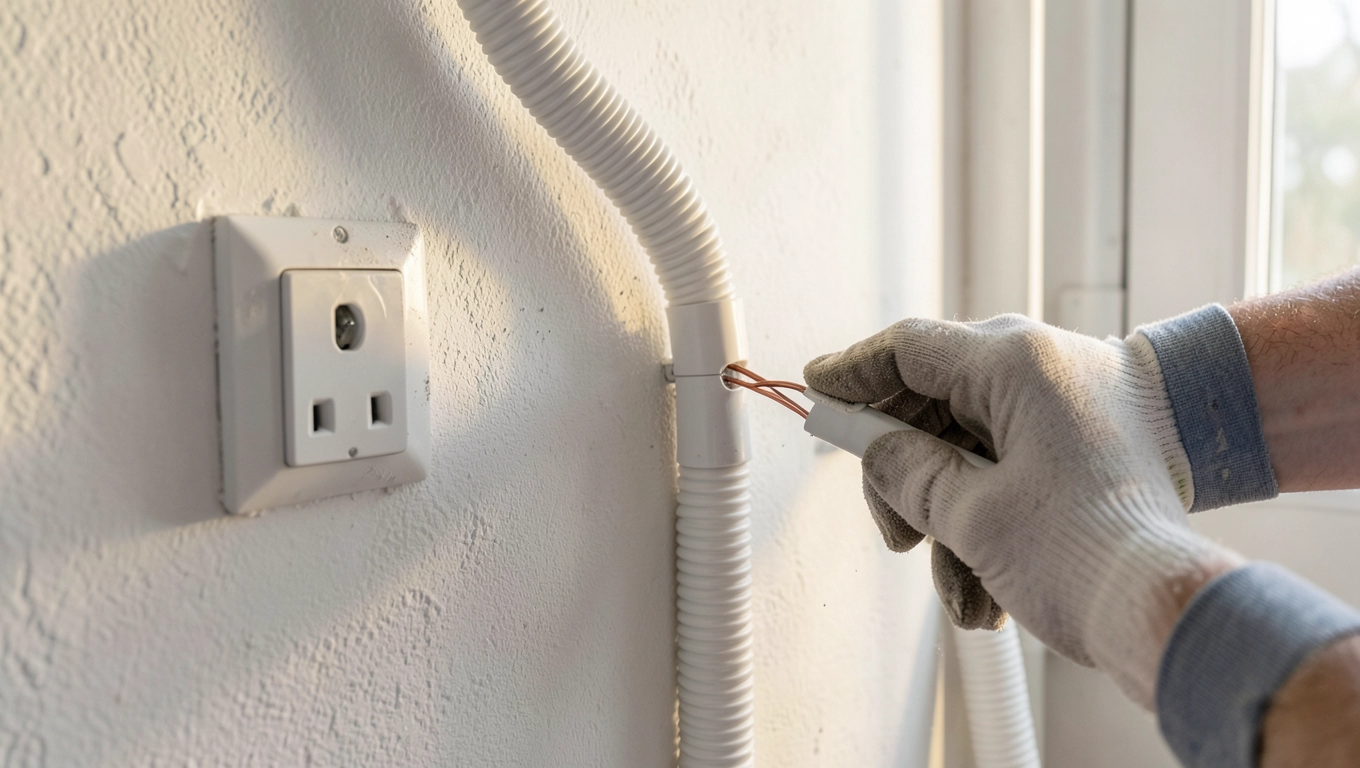

Remont kuchni w pełni, gniazdka wskakują na ściany co piętnaście centymetrów, a Ty właśnie zorientowałeś się, że kable biegnące luzem po tynku to proszenie się o kłopoty. Instalacja elektryczna w rurkach PCV, zwanych potocznie peszelami, rozwiązuje ten problem raz, a porządnie. Poniżej znajdziesz pełne kompendium prowadzenia przewodów w elastycznych osłonach od wyboru średnicy, przez konkretną instrukcję montażu, aż po normy, których zignorowanie może skończyć się odmową odbioru domu. Tekst celowo omija ogólniki w stylu „po prostu rób tak jak czujesz" i zastępuje je liczbami, mechaniką działania oraz twardymi wymaganiami normy PN-HD 60364.

• Czym właściwie jest peszel i kiedy naprawdę się przydaje
• Dobór średnicy rurki PCV i ilości przewodów
• Narzędzia i materiały potrzebne do montażu
• Montaż rurki PCV krok po kroku
• Najczęstsze błędy przy układaniu peszla
• Normy i bezpieczeństwo instalacji w rurkach PCV
• Wymiana przewodu w rurce PCV bez kucia ściany
• Kiedy wybrać kanał natynkowy zamiast peszla
• Checklist końcowy przed oddaniem instalacji

Czym właściwie jest peszel i kiedy naprawdę się przydaje

Peszel to elastyczna rura osłonowa z polichlorku winylu, zaprojektowana specjalnie pod kable instalacyjne. Spotyka się dwie główne odmiany miękką, karbowaną, którą wygina się ręcznie, oraz sztywną gładką, wymagającą kolanek przy każdym skręcie. Pierwsza dominuje w mieszkaniach, druga częściej trafia do hal magazynowych i garaży.

Elastyczny peszel zwijany w kręgi po 25 lub 50 m ułatwia prowadzenie trasy po łukach i omijanie belek stropowych. Sztywny odpowiednik, sprzedawany w odcinkach 2 lub 3 m, wygląda schludniej, ale przy więcej niż dwóch zakrętach montaż zamienia się w układankę z klejem. Średnice wewnętrzne występują w sześciu wartościach: 16, 20, 25, 32, 40 oraz 50 mm. Średnica zewnętrzna rośnie odpowiednio do około 21, 26, 32, 40, 48 i 60 mm.

Najczęstsze dwa pytania, które padają przy planowaniu, brzmią: czy peszel można układać natynkowo, i czy wytrzyma wilgoć w łazience. Odpowiedź na oba brzmi tak, pod warunkiem dobrania wersji o właściwej klasie szczelności IP. Standardowy peszel osiąga klasę IP55, a warianty z uszczelkami na złączkach dochodzą do IP67, co pozwala prowadzić go w strefach 1 i 2 łazienki zgodnie z normą PN-HD 60364-7-701.

Główna przewaga rurki PCV nad kanałem elektroinstalacyjnym to możliwość wymiany przewodu bez kucia. Linka pociągowa, zostawiona wewnątrz już na etapie montażu, pozwala za pięć lat wyciągnąć stary kabel i wprowadzić nowy w ciągu kilkunastu minut. To jedyna metoda, która realnie zabezpiecza przed scenariuszem „remont generalny za dekadę".

Dobór średnicy rurki PCV i ilości przewodów

Zasada czterdziestu procent zapełnienia to święty gral każdego elektryka. Oznacza, że suma przekrojów wszystkich kabli nie może przekroczyć 40% pola przekroju wewnętrznego rurki. Dlaczego akurat tyle? Kable w ciasnym peszelu nagrzewają się od własnego prądu, a gdy zostaną dociśnięte, tracą zdolność oddawania ciepła do otoczenia. Przy 40% zapasie powietrze swobodnie przepływa między żyłami i odprowadza nadmiar termiczny.

Przeliczenie jest proste. Wewnętrzna średnica 16 mm daje pole 201 mm², więc dopuszczalne zapełnienie wynosi 80 mm². Standardowy przewód YDYp 3x1,5 mm² zajmuje w przeliczeniu około 33 mm², YDYp 3x2,5 mm² blisko 45 mm². W rurce 16 mm zmieszczą się więc najwyżej dwa kable 3x1,5 mm² albo jeden 3x2,5 mm². Jeśli trasa wymaga trzech obwodów, sięgnij po średnicę 20 mm albo 25 mm.

Wybór średnicy powinien uwzględniać nie tylko obecną liczbę kabli, ale i rezerwę na przyszłość. Dorzuć jedną średnicę w górę względem wyliczenia różnica w cenie wynosi 1-2 zł na metrze, a komfort przy ewentualnej rozbudowie instalacji rośnie wielokrotnie.

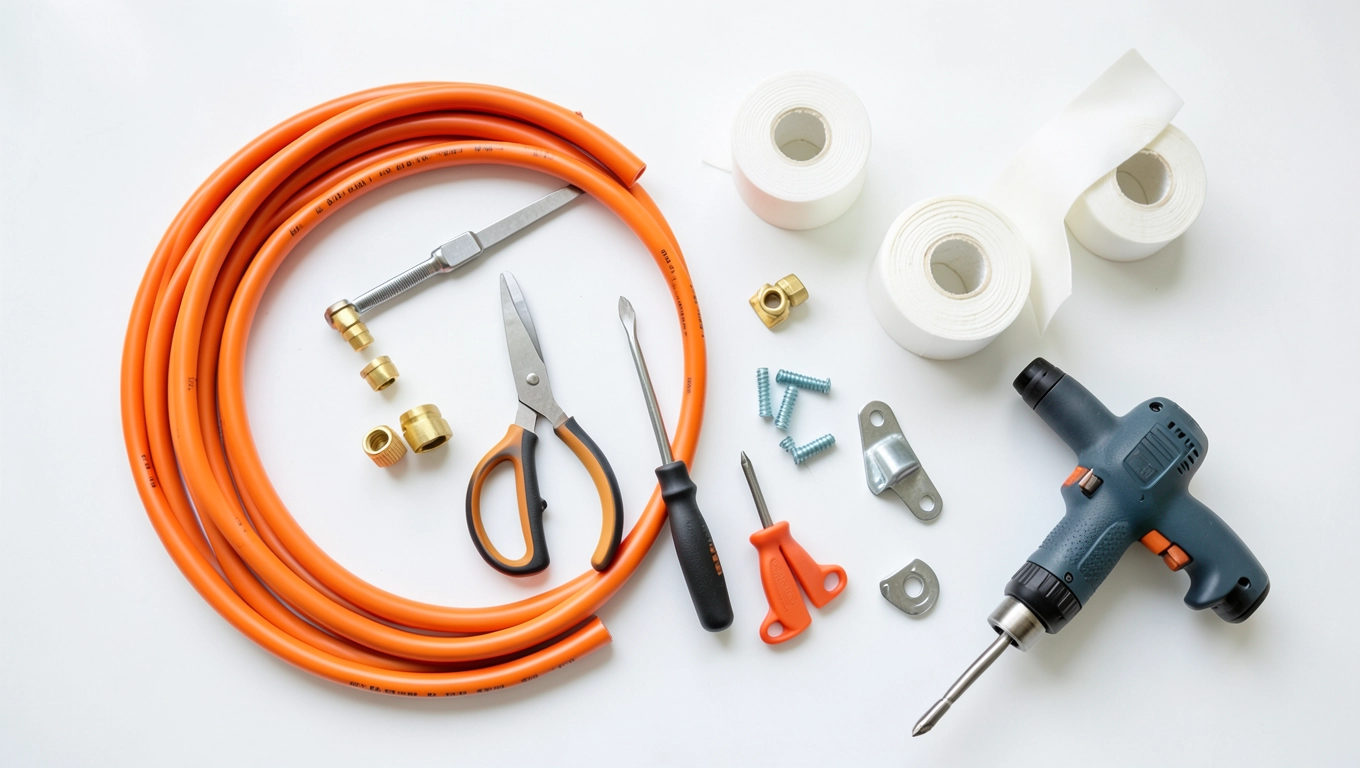

Narzędzia i materiały potrzebne do montażu

Sam peszel to dopiero połowa sukcesu. Kompletny zestaw zawiera kilkanaście drobnych elementów, bez których i tak utkniesz po pierwszym kolanie. Lista zakupów warta około 200-350 zł wystarcza na standardowe mieszkanie 60 m².

• Peszel elastyczny 3 do 6 zł za metr bieżący przy średnicy 20 mm.
• Uchwyty montażowe (klipsy) 0,15-0,25 zł za sztukę, rozkład co 30-40 cm.
• Kolana 90° i 45° do sztywnego peszla od 1 do 3 zł.
• Złączki proste i redukcje od 0,50 do 2 zł.
• Puszki elektroinstalacyjne natynkowe IP55 lub IP67 4 do 12 zł.
• Linka pociągowa ze stali lub nylonu 0,30 zł za metr.
• Nożyk do cięcia PVC z wymiennym ostrzem 15 do 30 zł jednorazowo.
• Gietka do rur (sprężyna wewnętrzna) 12 do 25 zł, ratuje przy zagięciach.
• Miarka, ołówek, poziomica, wiertarka z otwornicą 22 mm pod puszkę.

Oszczędzanie na klipsach kończy się peszlem zwisającym po sezonie grzewczym. PVC kurczy się i rozszerza pod wpływem temperatury nawet o kilka milimetrów na metr, a zbyt rzadkie mocowanie sprawia, że rurka zaczyna „grać" i ocierać się o tynk. Uchwyt co 35 cm na trasie prostej oraz przy każdym kolanie to minimum, które eliminuje ten efekt.

Montaż rurki PCV krok po kroku

Cały proces rozkłada się na siedem etapów. Każdy z nich trwa od kilkunastu minut do pół godziny, w zależności od długości trasy i liczby zakrętów. Pojedynczy obwód o długości 8 m da się zamknąć w jeden weekend.

Krok 1 szkic trasy. Narysuj ołówkiem na ścianie przebieg od rozdzielni do puszki, korzystając z poziomicy. Uwzględnij minimum 15 cm odległości od rur wodnych i gazowych oraz unikaj prowadzenia równoległego do przewodów sieci energetycznej powyżej 1 kV. Wybieraj narożniki i ościeżnice tam peszel najmniej rzuca się w oczy.

Krok 2 dobór średnicy. Na podstawie wcześniejszej tabeli wybierz peszel o jeden rozmiar większy niż wynika z czystego przeliczenia. Zmierz odległość od rozdzielni do najdalszej puszki i dodaj 10% zapasu na zgięcia oraz ewentualne pomyłki w cięciu.

Krok 3 cięcie. Nożyk do PVC prowadź prostopadle do osi rurki, jednym płynnym ruchem, bez szarpania. Krzywe cięcie zostawia ostre krawędzie, które przy przeciąganiu przewodu rysują izolację. Po odcięciu oczyść wnętrze z plastikowych wiórków, które potrafią zakleszczyć kabel.

Krok 4 montaż uchwytów. Klipsy przykręcasz kołkami rozporowymi 6 mm, w odstępach 30-40 cm na prostej i podwójnie przy każdym kolanie. Wkręt w klipsie wchodzi w PVC z wyczuwalnym oporem i tak ma zostać. Zbyt luźne trzymanie powoduje, że rurka wysunie się po pierwszym sezonie grzewczym.

Krok 5 ułożenie peszla. Wsuwasz rurkę w klipsy, formując łagodne łuki o promieniu co najmniej sześciu średnic zewnętrznych. Dla peszla 20 mm to łuk o promieniu 12 cm. Mniejszy promień powoduje, że kabel klinuje się przy przeciąganiu i trzeba demontować cały odcinek.

Krok 6 linka pociągowa. Wprowadź linkę w rurkę od strony puszki docelowej, ciągnąc jednocześnie od strony rozdzielni. Jeśli linka nie chce przejść, zdejmij ostatnie 30 cm peszla, skróć łuk i powtórz próbę. Warto poświęcić na to czas, bo w przyszłości wymiana kabla zajmie wtedy minuty zamiast godzin.

Krok 7 podłączenie w puszkach. Po przeciągnięciu kabli zostaw 15-20 cm zapasu w każdej puszce. Tyle wystarczy na wygodne podłączenie złączek lub listew zaciskowych bez konieczności przedłużania przewodu. Nadmiar kabla wewnątrz puszki utrudnia serwis i niepotrzebnie grzeje wnętrze.

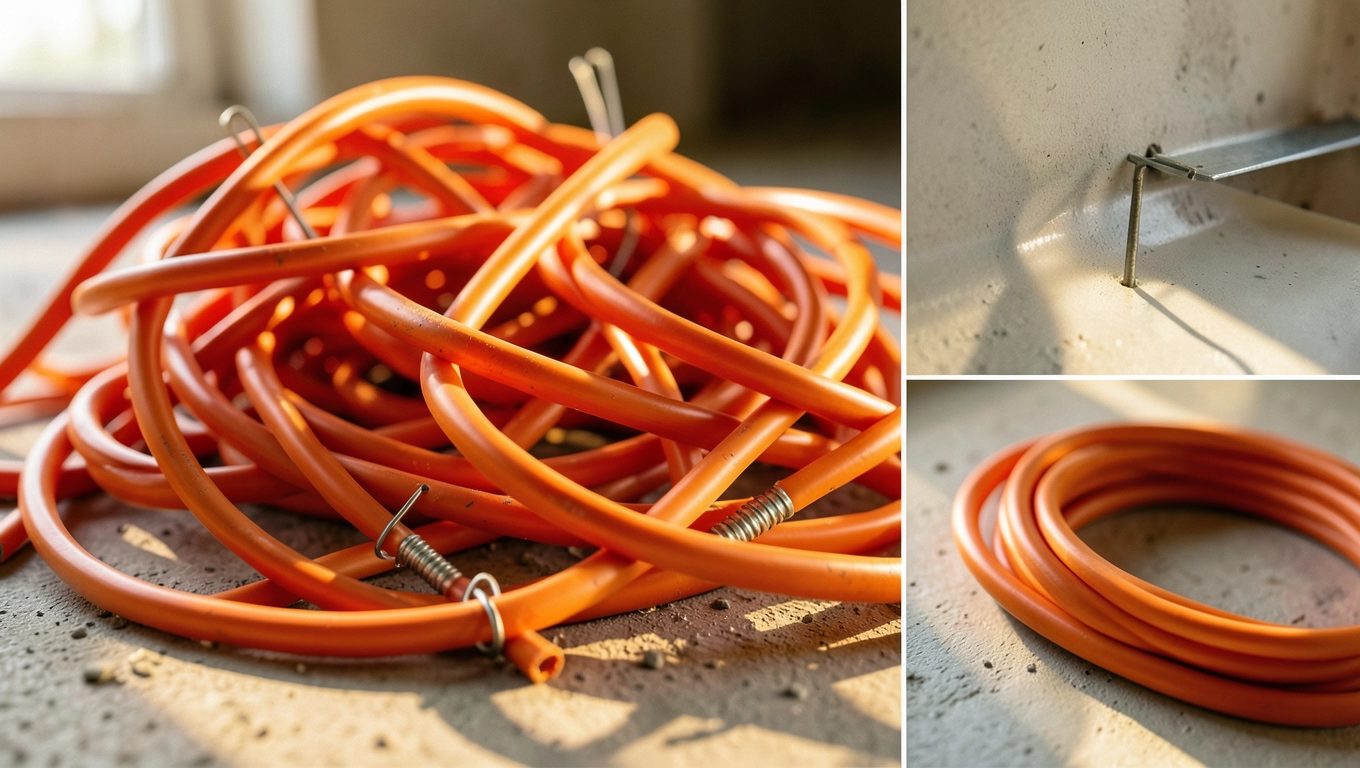

Najczęstsze błędy przy układaniu peszla

Błędy montażowe powtarzają się z taką regularnością, że można z nich ułożyć osobną listę. Większość wynika z pośpiechu lub przekonania, że „jakoś to będzie". Skutki pojawiają się po roku, dwóch, czasem dekadzie, gdy wymiana kabla okazuje się niemożliwa.

Łamanie trasy pod kątem prostym bez kolana. Ostre zagięcie nie tylko blokuje przeciąganie, ale też punktowo zgniata izolację. Prąd płynący przez kabel generuje ciepło, a przewód w miejscu zagięcia nie ma jak go oddać. Skutek: stopiona izolacja, zwarcie, brak ochrony różnicowoprądowej.

Brak złączek między odcinkami. Dwa kawałki peszla wsunięte jeden w drugi bez złączki to pozorna oszczędność dwóch złotych. Po roku złącze się rozluźnia, linka pociągowa wyślizguje się przy wymianie, a do rurki wchodzi wilgoć z pomieszczenia.

Przeciąganie od puszki do puszki zamiast od rozdzielni. Wielu adeptów zaczyna ciągnąć kabel od puszki końcowej, by zobaczyć, czy „wystarczy". Przy pierwszej przeszkodzie kabel się klinuje i trzeba odcinać kawałek peszla. Zawsze ciągnij od strony większej powierzchni zwykle rozdzielni w kierunku kolejnych puszek.

Mieszanie peszla sztywnego z elastycznym bez przejściówek. Połączenie obu typów wymaga dedykowanej złączki z uszczelką. Bez niej różnica średnic sprawia, że kabel ociera się o krawędź i rysuje się już po pierwszym przeciągnięciu.

Brak rezerwy kabla w puszce. Zostawienie 5 cm zapasu to pozornie wystarczająca ilość, ale wystarczy jeden błąd przy odizolowywaniu żyły, by trzeba było obciąć i zaczynać od zera. 15-20 cm zapasu to standard, który nie kosztuje nic, a ratuje nerwy.

Normy i bezpieczeństwo instalacji w rurkach PCV

Polskie prawo nie pozostawia miejsca na dowolność. Normą wiążącą pozostaje PN-HD 60364 wraz z częściami tematycznymi, między innymi 60364-5-52 dotyczącą doboru przewodów i ich osłon. Dokument jasno określa, że peszel musi być ułożony w taki sposób, by możliwe było jego późniejsze wyciągnięcie i wprowadzenie nowego kabla czyli bez zalewania, bezciaśnienia, bez nadmiernych zagięć.

Klasa palności osłony ma znaczenie przede wszystkim w budynkach użyteczności publicznej i drewnianych. Standardowy peszel z PVC spełnia klasę V-0 według UL94, co oznacza samogasnący materiał. W budownictwie mieszkaniowym wystarcza, ale w strefach pożarowych warto szukać wariantów oznaczonych jako FR (flame retardant), odpornych na temperaturę do 950°C przez 90 sekund.

W łazienkach i kuchniach obowiązuje podział na strefy 0, 1, 2 i 3 opisany w PN-HD 60364-7-701. Strefa 0 to wnętrze wanny, w której nie wolno montować żadnych gniazdek ani puszek. Strefa 1 obejmuje przestrzeń nad wanną do wysokości 2,25 m i dopuszcza tylko oprawy o klasie ochrony minimum IPX4. Strefa 2 rozciąga się 60 cm poza wannę i wymaga peszla klasy IPX4 wzwyż. Peszel o IP55 lub IP67 bez trudu spełnia te wymogi, pod warunkiem zastosowania uszczelek na każdym połączeniu.

Rezystancja izolacji to parametr, który odbiera domowa instalacja podczas pomiarów powykonawczych. Miernik izolacji podaje napięcie 500 V DC między żyłami a peszelem, oczekując wyniku powyżej 0,5 MΩ dla całego obwodu. Peszel sam w sobie izolatorem nie jest chroni mechanicznie, a nie elektrycznie ale uszkodzenie kabla wewnątrz niego powoduje, że rezystancja spada i pomiar kończy się negatywnym wynikiem odbioru.

Wymiana przewodu w rurce PCV bez kucia ściany

To moment, w którym cały trud montażu się zwraca. Wymiana starego kabla na nowy zajmuje tyle czasu, ile samo przeciągnięcie od kilku minut do pół godziny. Cała procedura opiera się na trzech zasadach: obecność linki pociągowej, łagodne łuki trasy, brak zalewania rurki.

Etap 1 odłączenie starego kabla. Wyłączasz bezpiecznik danego obwodu, oznaczasz żyły lub robisz zdjęcia zacisków, a następnie odcinasz kabel z obu stron, zostawiając 20 cm zapasu. Stary przewód traktujesz jak linkę pociągową przywiążesz do niego nowy.

Etap 2 przeciągnięcie. Do końca starego kabla w rozdzielni przywiązujesz nowy przewód oraz świeży odcinek linki pociągowej na przyszłość. Połączenie owijasz taśmą izolacyjną na długości 5 cm i zaokrąglasz, by nie zaczepiło o krawędź złączki. Ciągniesz równomiernie z drugiej strony, kontrolując napięcie. Zbyt mocne szarpnięcie rwie łączenie lub sam peszel.

Etap 3 weryfikacja. Po przeciągnięciu mierzysz rezystancję izolacji nowego kabla, zanim podłączysz go do złączek. Wynik poniżej 0,5 MΩ oznacza uszkodzenie mechaniczne i konieczność powtórki. Jeśli pomiary wypadają poprawnie, podłączasz przewód, włączasz bezpiecznik i sprawdzasz napięcie na gniazdku miernikiem.

Wymiana bywa niemożliwa, jeśli poprzedni wykonawca popełnił któryś z klasycznych błędów zbyt ostre łuki, brak złączek, peszel zatopiony w wylewce. Wtedy jedynym ratunkiem pozostaje kucie i prowadzenie trasy od nowa. Właśnie dlatego tak ważne jest, by montaż od pierwszego dnia spełniał wymagania normy i dawał realną szansę na przyszłą rozbudowę.

Kiedy wybrać kanał natynkowy zamiast peszla

Peszel nie jest rozwiązaniem uniwersalnym. W biurach, sklepach i garażach, gdzie estetyka schodzi na drugi plan, a liczy się szybkość montażu, lepiej sprawdzają się kanały elektroinstalacyjne z PVC w formie listew z pokrywą. Cena za metr zaczyna się od 4 zł w wariancie 40x25 mm i rośnie proporcjonalnie do rozmiaru.

Kanał natynkowy wygrywa, gdy zależy na stałym dostępie do kabli i możliwości szybkiej rozbudowy o kolejne obwody. Przegrywa w warunkach domowych, gdzie listwy odbierają urok wykończonym ścianom i psują aranżację wnętrza. Peszel wygina się tam, gdzie listwa wymagałaby cięcia i łączenia narożników.

Checklist końcowy przed oddaniem instalacji

• Trasa narysowana na planie i odfotografowana przed zakryciem.
• Średnica peszla zachowuje 40% zapasu pola przekroju.
• Klipsy rozmieszczone co 30-40 cm oraz podwójnie przy kolanach.
• Łuki o promieniu co najmniej sześciu średnic zewnętrznych.
• Linka pociągowa pozostawiona w każdym odcinku.
• Zapas kabla 15-20 cm w każdej puszce.
• Klasa szczelności peszla odpowiada strefie wilgotności pomieszczenia.
• Rezystancja izolacji każdego obwodu powyżej 0,5 MΩ.
• Zdjęcia trasy wraz z datą zachowane w dokumentacji domu.

Instalacja elektryczna w rurkach PCV to rozwiązanie, które łączy niski koszt z wysoką funkcjonalnością. Prawidłowo zaprojektowana i wykonana posłuży bez remontu przez dziesięciolecia, a w razie potrzeby pozwoli wymienić przewody w ciągu godzin, nie tygodni. Warto przyłożyć się do pierwszego montażu, bo każdy skrót na starcie zemści się przy pierwszej poważnej modernizacji.

Źródła danych i norm: PN-HD 60364-5-52 (dobór przewodów i osłon), PN-HD 60364-7-701 (strefy w łazienkach), Dyrektywa niskonapięciowa 2014/35/UE. Ceny materiałów orientacyjne na podstawie średnich rynkowych z pierwszego kwartału 2025. Więcej szczegółów technicznych w normie dostępnej w Polskim Komitecie Normalizacyjnym (pkn.pl) oraz w dokumentacji producentów osłon PVC zgodnych z EN 61386-1.
