Domowa sieć elektryczna schemat – jak rozplanować okablowanie bez błędów

Źle zaprojektowana domowa sieć elektryczna to nie wyższy rachunek za prąd, lecz realne zagrożenie pożarem lub porażeniem, które rośnie z każdym rokiem użytkowania. Według danych Państwowej Straży Pożarnej za 2024 rok uszkodzenia instalacji elektrycznej odpowiadały za ponad 28% pożarów w budynkach mieszkalnych, a w domach jednorodzinnych odsetek ten sięgał 34%. To wystarczający powód, żeby potraktować schemat instalacji nie jako rysunek techniczny, lecz jako dokument ochronny. Poniżej znajdziesz konkretne wytyczne oparte na normie PN-HD 60364, aktualnych taryfach URE i praktyce wykonawczej z 2025 roku, które pozwolą zaplanować sieć bezpiecznie, oszczędnie i z myślą o przyszłych rozbudowach.

• Przyłącze energetyczne i moc zamówiona
• Schemat rozdzielnicy domowej i dobór zabezpieczeń
• Przekroje przewodów i dobór kabli
• Schemat obwodów w łazience i strefy IP 0-3
• Rozmieszczenie obwodów w pozostałych pomieszczeniach
• Okablowanie pod smart home i przyszłe rozbudowy sieci
• Harmonogram budowy krok po kroku
• Kosztorys orientacyjny dla trzech wariantów domu
• TOP 10 najczęstszych błędów inwestorów
• Checklista odbioru instalacji z elektrykiem
• Najczęściej zadawane pytania

Przyłącze energetyczne i moc zamówiona

Każda domowa sieć elektryczna zaczyna się od granicy działki, gdzie operator systemu dystrybucyjnego udostępnia przyłącze. Wniosek o warunki przyłączenia składa się na formularzu operatora właściwego dla regionu, a komplet dokumentów obejmuje akt własności, mapę do celów projektowych i wypis z miejscowego planu zagospodarowania przestrzennego. Bez tych trzech elementów wniosek wraca bez rozpatrzenia, co wydłuża cały proces o kolejne tygodnie.

Forma przyłącza wpływa na koszt i estetykę posesji. Napowietrzne na słupie to rozwiązanie tańsze i szybsze w realizacji, ale wrażliwe na wichury i obciążenia mechaniczne. Kablowe wymaga wykopu na głębokości minimum 0,6 m, jest droższe i trwa dłużej, za to znika z krajobrazu i nie reaguje na warunki pogodowe.

Moc przyłączeniowa w domu standardowym wynosi 10-15 kW, co wystarcza dla typowej rodziny bez elektrycznego ogrzewania. Gdy w grę wchodzi pompa ciepła lub ogrzewanie akumulacyjne, wartość rośnie do 18-25 kW, a operator sprawdza wówczas, czy sąsiednia infrastruktura to udźwignie. Rezerwacja mocy powyżej rzeczywistego zapotrzebowania podnosi stałą opłatę dystrybucyjną, więc lepiej zawyżać ją świadomie niż na zapas.

Taryfa G11 (jednostrefowa) sprawdza się w domach z ciągłą aktywnością domowników. G12 (dzienna i nocna) oraz G12w (weekendowa z tańszą energią w soboty i niedziele) pozwalają przesunąć pracę pralki, zmywarki czy ładowania auta na tańsze godziny. G13 łączy noc z weekendem i jest najkorzystniejsza przy zmywarkach zaprogramowanych na godziny poranne w soboty. Wybór taryfy można zmieniać raz na 12 miesięcy, dlatego pierwsza decyzja nie musi być ostateczna.

Schemat rozdzielnicy domowej i dobór zabezpieczeń

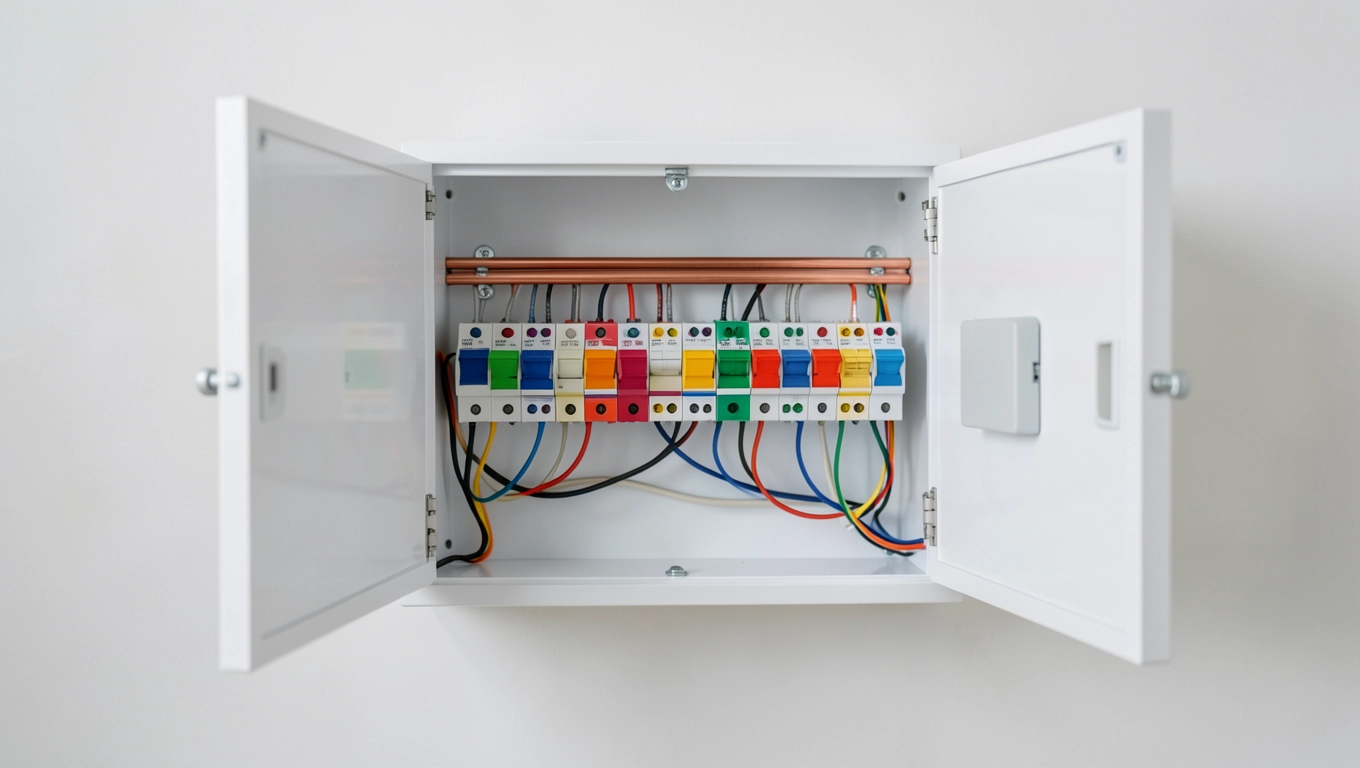

Rozdzielnica to serce każdej instalacji, w którym schemat obwodów spotyka się z fizycznymi zabezpieczeniami. W domu jednorodzinnym montuje się ją najczęściej w wiatrołapie lub garażu, na wysokości 1,2-1,5 m od podłogi, z dostępem swobodnym i wentylacją zapobiegającą kondensacji pary. Wewnątrz trafiają wyłączniki nadprądowe dla każdego obwodu, wyłącznik różnicowoprądowy (RCD) oraz ogranicznik przepięć.

Wyłączniki nadprądowe o charakterystyce B reagują przy prądzie 3-5 razy wyższym niż znamionowy i pasują do obwodów oświetleniowych oraz gniazdek ogólnych. Charakterystyka C wytrzymuje udary do 10 razy większe i jest wymagana tam, gdzie pracują silniki, na przykład w obwodzie lodówki, pralki czy bramy garażowej. Dobór polega na zsumowaniu mocy odbiorników w obwodzie i dodaniu 20% zapasu, bo właśnie taki margines chroni przed fałszywymi wyzwoleniami przy jednoczesnym włączeniu kilku urządzeń.

Wyłącznik różnicowoprądowy o czułości 30 mA obowiązuje w obwodach łazienkowych, kuchennych i wszystkich gniazdkach ogólnych, ponieważ przy tej wartości prąd rażeniowy nie zdąży zatrzymać akcji serca. RCD 300 mA montuje się jako zabezpieczenie główne, gdzie chroni całą instalację przed pożarem wywołanym upływem prądu w starszych urządzeniach. W praktyce oznacza to dwa urządzenia szeregowo: jedno ogólne i drugie selektywne dla obwodów mokrych.

Ograniczniki przepięć typu 1+2 (klasy B+C) montowane na wejściu rozdzielnicy pochłaniają energię wyładowań atmosferycznych i skoków napięcia z sieci. Działają na zasadzie warystora, który przy przekroczeniu napięcia progowego gwałtownie obniża swoją rezystancję, odprowadzając nadmiar energii do uziemienia. Bez nich przepięcie indukowane przez burzę w promieniu kilometra potrafi spalić elektronikę RTV i AGD w kilka milisekund.

Przekroje przewodów i dobór kabli

Przekrój przewodu dobiera się na podstawie trzech kryteriów: obciążenia prądowego, dopuszczalnego spadku napięcia i sposobu ułożenia. Dla obwodu oświetleniowego o mocy do 2 kW wystarczy YDYp 3×1,5 mm². Gniazdka ogólne wymagają już 3×2,5 mm², a kuchnia z kuchenką indukcyjną 5×4 mm² przy zasilaniu trójfazowym. Zbyt cienki kabel grzeje się pod obciążeniem, co w dłuższej perspektywie niszczy izolację i może zapoczątkować pożar.

Kolorystyka żył nie jest przypadkowa. Brązowa lub czarna to faza (L), niebieska to neutralny (N), żółto-zielona to ochronny (PE). Pomylenie PE z N w starych instalacjach dwuprzewodowych jest jedną z głównych przyczyn braku ochrony przeciwporażeniowej w remontowanych domach z lat 70. i 80.

Na zewnątrz budynku stosuje się kable YKYżo z podwójną izolacją i powłoką odporną na promieniowanie UV. Układa się je na głębokości co najmniej 0,6 m, a 10 cm nad kablem rozkłada folię niebieską ostrzegawczą. Folia nie chroni mechanicznie, ale informuje kopacza o obecności kabla, gdy trzeba będzie kiedyś coś przekopać.

Schemat obwodów w łazience i strefy IP 0-3

Łazienka to pomieszczenie, w którym woda i prąd spotykają się regularnie, dlatego norma PN-HD 60364-7-701 dzieli ją na cztery strefy o różnych wymaganiach. Strefa 0 to wnętrze wanny lub brodzika, gdzie dopuszcza się wyłącznie urządzenia zasilane napięciem SELV 12 V, na przykład oświetlenie LED zatopione w kabinie prysznicowej. Strefa 1 sięga do wysokości 2,25 m nad dnem brodzika i obejmuje ściany do odległości 0,6 m od kabiny, gdzie wymaga się stopnia ochrony minimum IPX4.

Strefa 2 rozciąga się na odległość 0,6 m od strefy 1 i do 2,25 m od podłogi. Tutaj montuje się gniazdka bryzgoszczelne z klapką (IP44), pod warunkiem że obwód zabezpiecza wyłącznik różnicowoprądowy 30 mA. Strefa 3 to reszta łazienki, gdzie standardowe gniazdka są dopuszczalne, ale nadal zaleca się RCD o tej samej czułości. Wszystkie połączenia w strefach 0 i 1 muszą być wykonane jako bryzgoszczelne, z uszczelkami w dławikach i osłonami na zaciskach.

Schemat obwodów łazienkowych przewiduje zwykle trzy niezależne linie. Pierwsza zasila oświetlenie główne i lustro, druga obsługuje gniazdko przy umywalce i pralkę, trzecia zasila wentylator wyciągowy i ewentualne ogrzewanie podłogowe. Rozdzielenie funkcji oznacza, że awaria jednego obwodu nie pogrąża łazienki w ciemności i nie odcina możliwości suszenia prania.

⚠️ Uwaga inwestorze: w starszych domach łazienka często zasilana jest jednym wspólnym obwodem razem z korytarzem. Wymiana instalacji elektrycznej w takim układzie musi wydzielić łazienkę do osobnej linii z RCD 30 mA. Bez tego ochrona przeciwporażeniowa jest pozorna.

Rozmieszczenie obwodów w pozostałych pomieszczeniach

Salon w domu 150 m² potrzebuje minimum czterech obwodów: oświetlenia ogólnego, gniazdek ściennych (zwykle 6-8 punktów), gniazdek podłogowych przy kanapach i osobnego obwodu dla kina domowego lub telewizora. Każdy obwód gniazdkowy zabezpiecza się B16 A i projektuje tak, aby suma mocy odbiorników nie przekraczała 3,5 kW, co daje margines na jednoczesne podłączenie odkurzacza i lampy stojącej.

Kuchnia to pomieszczenie o największym skupisku mocy. Piekarnik (2,5 kW), zmywarka (2 kW), lodówka (0,2 kW), czajnik (2 kW) i okap (0,15 kW) sumują się do około 7 kW w chwilach szczytowych. Rozdzielenie na trzy obwody: AGD ciężkie (piekarnik + indukcyjna), zmywarka i okap oraz gniazdka blat + lodówka zapobiega sytuacji, w której włączenie czajnika wybija bezpiecznik w trakcie pieczenia obiadu.

Sypialnia wymaga minimum dwóch obwodów: oświetlenia i gniazdek przy łóżkach. Warto dodać trzeci obwód dla klimatyzacji, jeśli ma się pojawić w przyszłości, prowadzony w peszlu rezerwowym. Gabinet potrzebuje osobnej linii dla komputera i monitorów, ponieważ współczesne stacje robocze pobierają 0,8-1,2 kW i nie powinny dzielić obwodu z drukarką czy lampką.

Garaż z bramą automatyczną wymaga trójfazowego zasilania 400 V dla silnika, ponieważ jednofazowe silniki o mocy powyżej 1,5 kW pracują na granicy wydajności. Osobny obwód prowadzi się do gniazdek ściennych (kompresor, odkurzacz warsztatowy), a trzeci zasila oświetlenie. Kotłownia wymaga wyłącznika awaryjnego przy drzwiach wejściowych, odcinającego wszystkie obwody jednym ruchem, zgodnie z wymogami dla pomieszczeń z kotłem gazowym.

Okablowanie pod smart home i przyszłe rozbudowy sieci

Domowa sieć elektryczna zaprojektowana wyłącznie pod obecne potrzeby szybko staje się za ciasna. Standard KNX, Zigbee czy Matter wymaga magistrali danych poprowadzonej równolegle z kablami zasilającymi, najlepiej w oddzielnym peszlu. Różnica polega na tym, że KNX działa jako system scentralizowany z okablowaniem magistralowym, a Zigbee i Matter komunikują się bezprzewodowo, ale potrzebują powtarzaczy sieci w strategicznych punktach domu.

Praktyczna zasada przy nowej instalacji to prowadzenie w ścianach pustych peszli rezerwowych od rozdzielnicy do każdego pomieszczenia. Peszel fi 20 mm wystarczy na kabel ethernetowy lub światłowodowy, gdy za kilka lat zajdzie potrzeba dołożenia punktu dostępowego Wi-Fi. Koszt peszla z przewodem prowadzącym to 8-15 zł za metr, a kucie ściany po tynku to już 80-120 zł za metr, więc matematyka jest bezlitosna.

Inteligentne gniazdka i ściemniacze wymagają głębszych puszek instalacyjnych (minimum 60 mm zamiast standardowych 45 mm), bo moduły radiowe i zasilacze zajmują więcej miejsca. Warto o tym pomyśleć przed tynkowaniem, bo wymiana puszki po tynku oznacza kucie i ponowne wykończenie. Ściemniacz świecącego żyrandola LED bez odpowiedniej puszki w ogóle się nie zmieści.

Przy projektowaniu okablowania pod smart home przydaje się myślenie scenariuszami: co się stanie, gdy za pięć lat pojawi się magazyn energii, ładowarka auta albo panele fotowoltaiczne. Każdy z tych elementów wymaga własnego obwodu i miejsca w rozdzielnicy. Zostawienie dwóch-trzech wolnych modułów na szynie DIN kosztuje kilkanaście złotych, a późniejsza rozbudowa rozdzielnicy oznacza wymianę obudowy i przeróbkę podłączeń.

Harmonogram budowy krok po kroku

Instalacja elektryczna w domu jednorodzinnym przebiega w sześciu wyraźnych etapach. Pierwszy to projekt wykonywany na etapie pozwolenia na budowę (PB), zawierający schemat rozdzielnicy, plan obwodów i przekroje przewodów. Bez tego dokumentu kierownik budowy nie podpisze dziennika, a zakład energetyczny odmówi podłączenia.

Drugi etap to przyłącze tymczasowe, montowane przed tynkami. Zasilanie placu budowy z osobnym licznikiem i zabezpieczeniami pozwala korzystać z elektronarzędzi i betoniarek bez ryzyka przeciążenia stałej instalacji. Trzeci etap to kucie bruzd i układanie peszli, wykonywane przed tynkowaniem, kiedy ściany są jeszcze surowe. Bruzdy prowadzi się pod kątem prostym lub pionowo, nigdy po skosie, żeby późniejsze wiercenie w tynku nie trafiało w przewód.

Czwarty etap to montaż rozdzielnicy i przewodów wewnętrznych. Po tynkowaniu wciąga się kable w peszle, osadza puszki i montuje osprzęt. Piąty etap to pomiary odbiorcze wykonywane przez elektryka z uprawnieniami SEP: rezystancja izolacji (minimum 0,5 MΩ dla 230 V), impedancja pętli zwarcia (maksymalnie 0,8 Ω) oraz czas zadziałania RCD (poniżej 30 ms przy 30 mA). Bez pozytywnych wyników szósty etap, czyli odbiór przez zakład energetyczny i podpisanie umowy dystrybucyjnej, nie dojdzie do skutku.

Kosztorys orientacyjny dla trzech wariantów domu

Dom 100 m² bez piwnicy to najtańszy wariant, w którym instalacja zamyka się w 60-80 punktach elektrycznych. Materiał (kable, osprzęt, rozdzielnica, zabezpieczenia) kosztuje 8 000-12 000 zł, robocizna z pomiarami 14 000-18 000 zł. Dom 150 m² z garażem i dwoma łazienkami wymaga 90-120 punktów, co podnosi materiał do 14 000-20 000 zł, a robociznę do 22 000-28 000 zł.

Dom 200 m² z pompą ciepła i fotowoltaiką to już inna skala. Liczba obwodów rośnie do 16-20, pojawia się trójfazowa rozdzielnica z sekcją dla inwertera, a okablowanie pod magazyn energii wymaga prowadzenia osobnych linii DC. Materiał sięga 28 000 zł, robocizna przekracza 40 000 zł, ale całość zwraca się w ciągu 6-8 lat dzięki niższym rachunkom za prąd.

TOP 10 najczęstszych błędów inwestorów

Pierwszy błąd to oszczędzanie na projekcie. Instalacja „z głowy" wykonawcy kończy się zwykle za małą liczbą obwodów, zbyt cienkimi kablami i brakiem peszli rezerwowych. Koszt poprawek zwykle przewyższa to, co zaoszczędzono na etapie projektowania.

Drugi błąd to umieszczanie rozdzielnicy w garażu lub piwnicy, z dala od strefy wejścia. W razie awarii pożarowej odcinanie zasilania powinno być możliwe jednym ruchem przy drzwiach, a nie po przebiegnięciu przez cały dom. Trzeci to brak wyłącznika awaryjnego przy kotle grzewczym, wymaganego przepisami dla pomieszczeń z instalacją gazową.

Czwarty błąd to prowadzenie przewodów w jednym peszlu z kablami sygnałowymi i ethernetowymi. Zakłócenia indukowane przez kable zasilające potrafią zniszczyć transmisję danych w promieniu kilku metrów. Piąty to pominięcie ogranicznika przepięć, kosztującego 200-400 zł, którego brak naraża elektronikę na szkody liczone w tysiącach złotych.

Szósty błąd to stosowanie tanich wyłączników bez certyfikatu. Urządzenia bez znaku CE nie przechodzą badań selektywności i potrafią nie zadziałać przy zwarciu, co prowadzi do pożaru. Siódmy to brak pomiarów odbiorczych. Bez protokołu pomiarowego ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru instalacji.

Ósmy to użycie kabli aluminiowych w obwodach gniazdkowych. Aluminium utlenia się na połączeniach, zwiększa rezystancję i grzeje się pod obciążeniem. Dziewiąty to niedostateczna wentylacja rozdzielnicy, powodująca skraplanie pary i korozję zacisków. Dziesiąty to brak oznaczeń obwodów, przez co po pięciu latach nikt w domu nie pamięta, który bezpiecznik odcina kuchnię, a który garaż.

Checklista odbioru instalacji z elektrykiem

Przed podpisaniem protokołu warto przejść przez dwanaście punktów kontrolnych z wykonawcą. Sprawdzenie działania każdego wyłącznika nadprądowego, pomiar rezystancji izolacji każdego obwodu, weryfikacja czasu zadziałania RCD prądem probierczym, oględziny puszek pod kątem luzów i prawidłowego osadzenia, sprawdzenie ciągłości przewodu ochronnego PE od rozdzielnicy do każdego gniazdka.

Drugie sześć punktów obejmuje: obecność schematu rozdzielnicy wklejonego na wewnętrznej stronie drzwiczek, oznaczenie każdego obwodu na wyłączniku, dostępność dokumentacji (certyfikaty kabli, karta gwarancyjna rozdzielnicy), zgodność liczby gniazdek z projektem, poprawność montażu w strefach łazienkowych oraz sprawdzenie działania ogranicznika przepięć diodą testową.

Dobrą praktyką jest wykonanie dokumentacji fotograficznej rozdzielnicy i tras kablowych przed zakryciem tynkiem. Zdjęcia ukrytych peszli ratują sytuację, gdy trzeba wiercić półkę lub montaż klimatyzacji kilka lat po odbiorze domu.

Najczęściej zadawane pytania

Ile kosztuje projekt instalacji elektrycznej dla domu 150 m²?
W 2025 roku projekt wykonywany przez uprawnionego projektanta kosztuje od 3 500 do 5 000 zł. Cena obejmuje schemat rozdzielnicy, plan obwodów, dobór zabezpieczeń i obliczenia spadków napięcia. Tańsze oferty zwykle pomijają dokumentację powykonawczą, bez której zakład energetyczny nie podpisze umowy.

Czy mogę samodzielnie wykonać instalację elektryczną?
Prace montażowe w budynku mieszkalnym może wykonywać właściciel, ale pomiary odbiorcze i podłączenie rozdzielnicy do sieci wymaga elektryka z uprawnieniami SEP do 1 kV. Bez aktualnych uprawnień protokół pomiarowy jest nieważny, a ubezpieczenie domu nie pokryje szkód powstałych w wyniku awarii.

Jaki kabel wybrać do domu jednorodzinnego?
Do obwodów oświetleniowych i gniazdkowych stosuje się YDYp (płaski, łatwiejszy w układaniu pod tynk) lub YDY (okrągły, bardziej elastyczny). Kable YKY z podwójną izolacją przeznaczone są do układania w ziemi i na zewnątrz budynku. Wszystkie muszą posiadać oznaczenie zgodności z normą PN-HD 60364.

Czy warto wymienić instalację w starym domu?
Instalacje aluminiowe z lat 60. i 70. nie spełniają obecnych norm ochrony przeciwporażeniowej i stanowią realne zagrożenie. Wymiana na miedzianą z nowoczesną rozdzielnicą to inwestycja rzędu 35 000-50 000 zł dla domu 120 m², ale obniża ryzyko pożaru i pozwala ubezpieczyć nieruchomość na pełną wartość.

Jak dużo gniazdek zaplanować w kuchni?
Praktyczna zasada to jedno gniazdko podwójne co 1,2 m blatu roboczego, plus oddzielne obwody dla zmywarki, lodówki, piekarnika i okapu. Minimalna liczba to 6-8 punktów, optymalna 10-12, z czego połowa na obwodzie wydzielonym zabezpieczonym B16 A lub C20 A w zależności od obciążenia.

Dane cenowe oparte na średnich ofertach wykonawców i cennikach operatorów sieci dystrybucyjnych w pierwszym kwartale 2025 roku. Normy i wymogi techniczne zgodne z PN-HD 60364 (edycja 2016 z późniejszymi zmianami) oraz Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Taryfy URE obowiązujące w 2025 roku (G11, G12, G12w, G13). Statystyki pożarów: Komenda Główna Państwowej Straży Pożarnej, raport za 2024 rok. Źródła informacji: Urząd Regulacji Energetyki (ure.gov.pl), Główny Urząd Statystyczny (stat.gov.pl), Polski Komitet Normalizacyjny (pkn.pl).
