Wymiennik ciepła do starej instalacji C.O. – co wybrać i jak dobrać moc

Wymiennik ciepła do starej instalacji C.O. co wybrać i jak dobrać moc

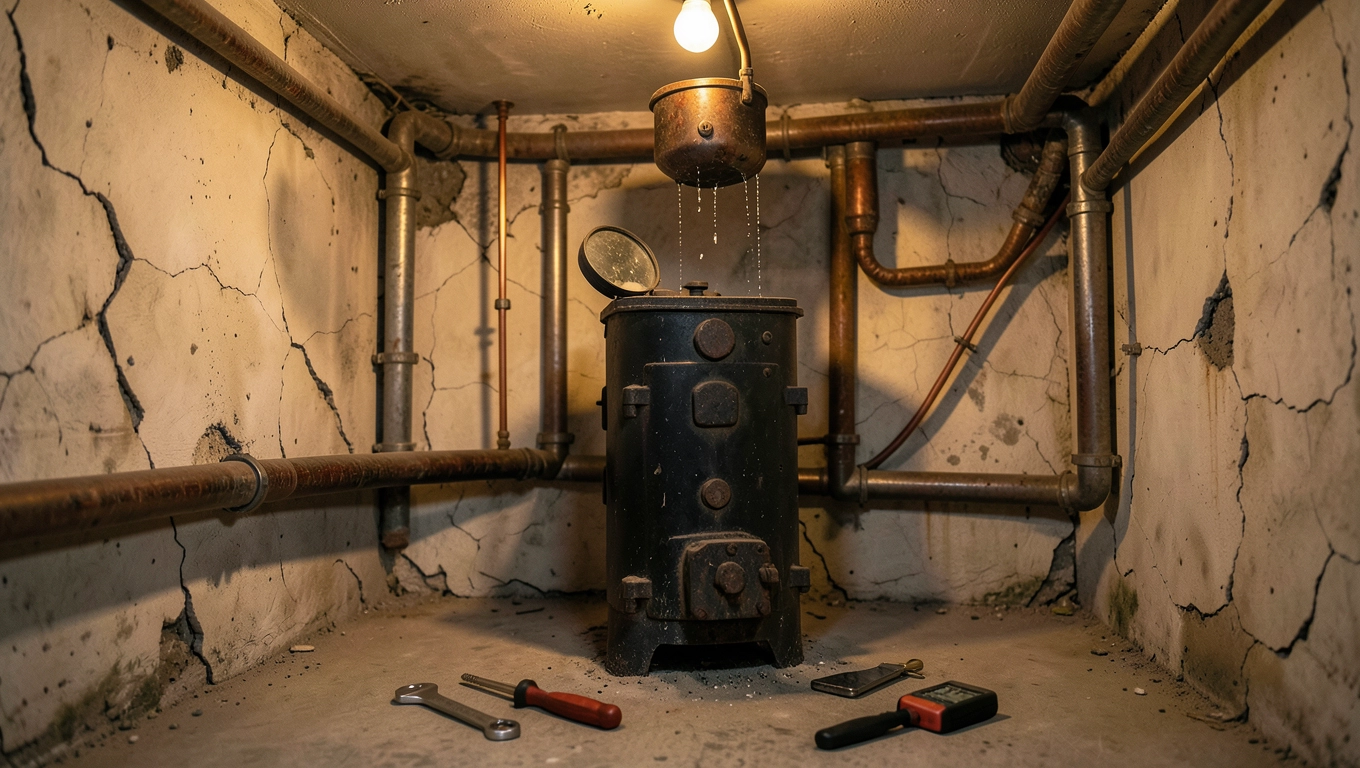

Stara instalacja grawitacyjna, rury wmurowane w ściany czterdziestoletniego domu, zasilanie górne, naczynie wzbiorcze na strychu. Do tego nowoczesny kocioł kondensacyjny, który wymaga obiegu zamkniętego, stabilnego ciśnienia i wody o konkretnych parametrach. Wymiennik ciepła C.O. wstawiony między te dwa światy pozwala zachować istniejące rury, grzejniki i piony, jednocześnie tworząc bezpieczną barierę hydrauliczną dla kotła. W poniższym tekście znajdziesz konkretne wskazówki doboru rodzaju i mocy, konfigurację temperatur sprzyjającą kondensacji, listę niezbędnej armatury oraz realne widełki kosztów dla typowego domu jednorodzinnego.

• Wymiennik ciepła do starej instalacji C.O. co wybrać i jak dobrać moc
• Rodzaje wymienników płytowych do modernizacji instalacji
• Jak dobrać moc wymiennika do kotła kondensacyjnego
• Konfiguracja temperatur 50/30°C dla kondensacji
• Koszty, pompy i armatura wokół wymiennika
• Najczęstsze błędy przy wstawianiu wymiennika do starej instalacji
• Gotowe rekomendacje

Rodzaje wymienników płytowych do modernizacji instalacji

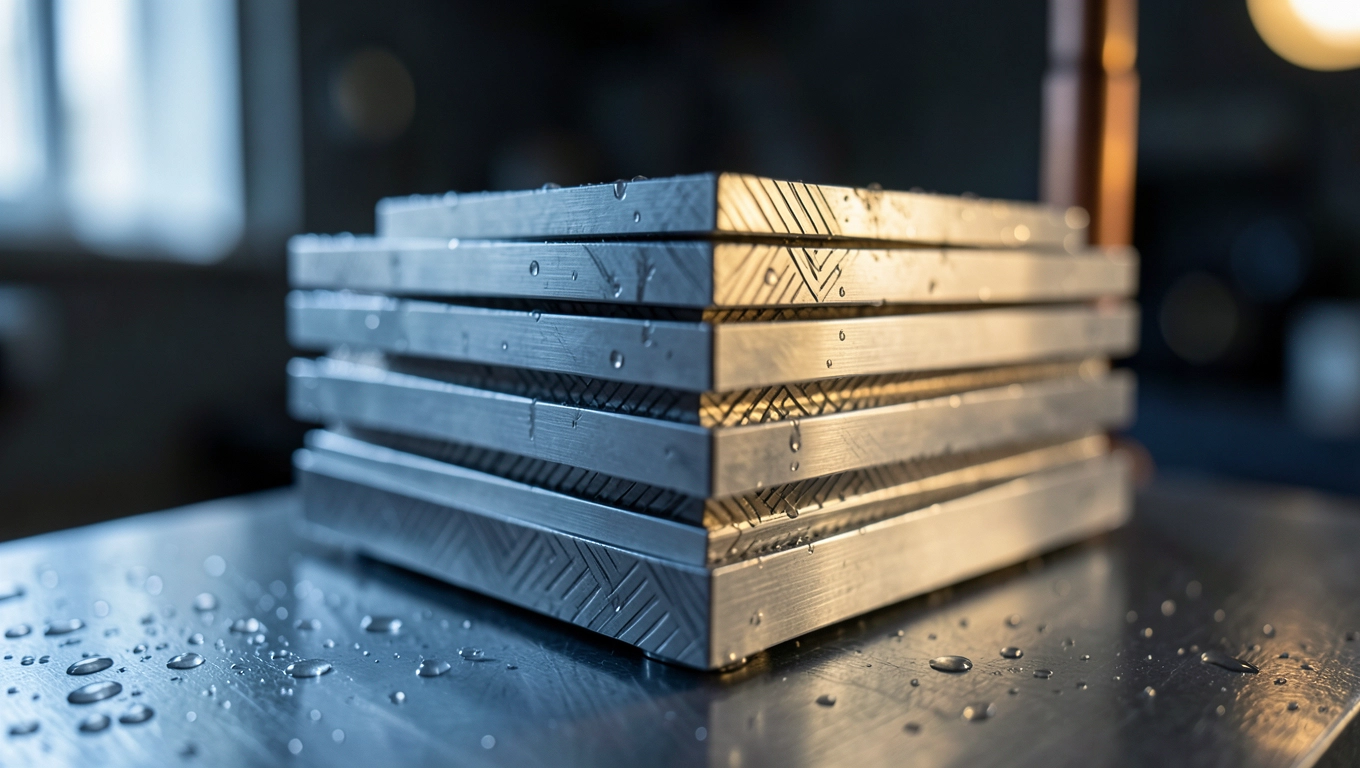

Wymiennik płytowy w układzie centralnego ogrzewania to nic innego jak blok cienkich, karbowanych blach ze stali nierdzewnej, zespawanych lub zlutowanych w pakiet. Woda z kotła (strona pierwotna) przepływa kanałami utworzonymi przez naprzemienne płyty, oddając ciepło wodzie instalacyjnej (strona wtórna), która płynie sąsiednimi kanałami w kierunku przeciwnym. Przeciwprąd to klucz: dzięki niemu różnica temperatur między wlotem a wylotem na obu stronach zbliża się do stałej wartości, co daje wysoką sprawność przy stosunkowo niewielkiej powierzchni wymiany.

Najpopularniejsze w domach jednorodzinnych są wymienniki płytowe lutowane miedzią lub niklem. Miedź zapewnia doskonałą przewodność cieplną, a luty wypełniają szczeliny między płytami, tworząc jednorodny, odporny na ciśnienie pakiet. Takie urządzenia znoszą typowo 3 MPa i temperatury do 200°C, choć w układach C.O. pracują zwykle przy 0,2-0,3 MPa i 50-70°C. Ich kompaktowa budowa (kilkanaście płyt o łącznej powierzchni 0,2-0,8 m² wystarczy dla domu 150 m²) sprawia, że mieszczą się bez trudu w kotłowni o powierzchni 1 m².

Wymienniki płytowe skręcane (demontowalne) działają na tej samej zasadzie, ale płyty dociska się śrubami, co pozwala je rozebrać i wyczyścić mechanicznie. Stosuje się je tam, gdzie twardość wody przekracza 20°dH albo gdy w instalacji pozostają stare grzejniki stalowe, z których okresowo wypłukuje się rdzawny osad. W typowym domu z instalacją otwartą i nowym kotłem kondensacyjnym ich zaletą bywa możliwość regeneracji bez wymiany całego urządzenia, choć gabaryt i cena są wyraźnie wyższe niż wersji lutowanych.

Wymienniki płytowo-rurkowe to konstrukcje dla dużych mocy: płyta nośna obszyta jest wiązkami rur, przez które przepływa czynnik. Ich smukła budowa ułatwia montaż w wąskich kotłowniach, ale sens ekonomiczny pojawia się dopiero przy mocach rzędu 50-100 kW, czyli w budynkach komercyjnych lub wielorodzinnych. W domu jednorodzinnym sięgają po nie instalatorzy, gdy potrzebna jest wysoka odporność na zanieczyszczenia przy ograniczonej wysokości zabudowy.

Wymienniki spiralne budują kanał przepływu z dwóch długich blach zwiniętych w kształt spirali. Ich przewaga tkwi w samooczyszczaniu: turbulentny przepływ i napięcie ścinające na zakrętach ograniczają osadzanie się kamienia nawet przy twardej wodzie. Sprawdzają się w instalacjach otwartych z dużą ilością starej armatury, gdzie ryzyko zanieczyszczeń jest podwyższone. Cenowo plasują się między wersjami lutowanymi a skręcanymi, a ich typowe moce robocze pokrywają zakres 15-60 kW.

Jak dobrać moc wymiennika do kotła kondensacyjnego

Najważniejszym kryterium doboru mocy nie jest kilowat kotła, lecz minimalna różnica temperatur ΔT między wlotem a wylotem po obu stronach wymiennika. Przy ΔT poniżej 3°C powierzchnia wymiany staje się zbyt mała, kocioł traci zdolność do pełnej kondensacji, a wymiennik szybciej zarasta kamieniem. Dlatego w praktyce dobiera się urządzenie o mocy cieplnej 3-5 razy większej niż nominalna moc kotła tak zwane przewymiarowanie wymiennika płytowego, które dla kotła 24 kW oznacza blok 70-120 kW.

To pozorne marnotrawstwo ma głęboki sens fizyczny. Większa powierzchnia wymiany obniża średnią temperaturę logarytmiczną, czyli umożliwia kotłowi schłodzenie wody powrotnej poniżej 30°C, a to właśnie w tej strefie następuje kondensacja pary wodnej ze spalin. Kondensacja podnosi sprawność kotła o 8-11 punktów procentowych względem pracy wysokotemperaturowej, więc nadmiar płyt w wymienniku zwraca się w niższych rachunkach za gaz w ciągu dwóch, trzech sezonów grzewczych.

Parametry, które trzeba sprawdzić w karcie katalogowej, to liczba płyt, powierzchnia wymiany wyrażona w m², dopuszczalny przepływ w m³/h oraz średnica króćców. Dla domu 150 m² z kotłem 20 kW zwykle wystarcza wymiennik o 14-20 płytach, powierzchni 0,3-0,5 m², przepływie do 3 m³/h i króćcach DN 25 (1 cal). Przy kotle 24 kW i większym metrażu lepiej sięgnąć po 20-30 płyt i powierzchnię 0,5-0,8 m², a króćce DN 32 (5/4 cala) zapewnią niższe opory przepływu.

Przewymiarowanie wymiennika płytowego jest zabiegiem celowym i powszechnym w nowoczesnym ogrzewnictwie. Równoważy ono dwie sprzeczności: im większa powierzchnia, tym niższe ΔT i lepsza kondensacja, ale jednocześnie wolniejszy przepływ przez kanały sprzyja osadzaniu się kamienia. Dlatego kompromis 3-5x uznaje się za optymalny dla instalacji z wodą o twardości 8-15°dH, typową dla większości wodociągów w Polsce.

Konfiguracja temperatur 50/30°C dla kondensacji

Kocioł kondensacyjny osiąga najwyższą sprawność, gdy woda powrotna schładza się poniżej punktu rosy spalin, czyli dla typowych kotłów gazowych poniżej 55°C, a najlepiej w okolicach 30°C. Dlatego parametry znamionowe 50°C zasilania i 30°C powrotu (zapis 50/30°C) stały się de facto standardem dla ogrzewania podłogowego i niskotemperaturowych grzejników. W połączeniu ze starymi grzejnikami żeliwnymi o wysokiej bezwładności taki reżim bywa trudny do utrzymania przy mrozie -15°C i niżej, ale wymiennik płytowy pozwala rozdzielić obiegi: kocioł pracuje w swojej niskotemperaturowej strefie, a stara instalacja odbiera ciepło po swojej stronie w wyższej temperaturze.

Histereza kotła, czyli zakres między temperaturą wyłączenia a ponownego załączenia palnika, powinna wynosić 5-10°C. Zbyt mała wartość powoduje ciągłe cykle start-stop, które skracają żywotność palnika i obniżają sprawność rzeczywistą o 2-3%. Zbyt duża histereza z kolei prowadzi do wyraźnych wahań komfortu cieplnego w pomieszczeniach ze starymi grzejnikami o dużej bezwładności. W praktyce 8°C sprawdza się w większości domów o powierzchni 120-180 m².

Modulacja mocy kotła, dostępna w modelach od klasy premium w górę, pozwala palnikowi płynnie obniżać moc od 100% do 20% mocy nominalnej. W połączeniu z dużą pojemnością wodną starej instalacji i przewymiarowanym wymiennikiem daje to system, który reaguje na zmiany temperatury zewnętrznej bez gwałtownych cykli. Ustawienie krzywej grzewczej na sterowniku kotła tak, aby przy -10°C na zewnątrz woda zasilająca miała 45°C, a przy +5°C zaledwie 30°C, daje najlepsze efekty energetyczne i minimalizuje zużycie gazu.

W instalacjach z bardzo dużą pojemnością wodną (ponad 200 litrów w grzejnikach i rurach) kocioł może cyklować częściej, niż przewiduje producent. Rozwiązaniem jest bufor hydrauliczny o pojemności 100-200 litrów wpięty po stronie wtórnej wymiennika. Pełni on rolę dodatkowego akumulatora ciepła, wyrównuje wahania i wydłuża czas pracy palnika do optymalnych 15-25 minut.

Koszty, pompy i armatura wokół wymiennika

Wymiennik płytowy lutowany w rozmiarze domowym kosztuje od 1,2 do 2,5 tys. zł netto, a wraz z dwiema pompami obiegowymi, zaworami i izolacją termiczną całość mieści się w przedziale 3-4 tys. zł. To ułamek kwoty, jaką pochłonęłaby wymiana instalacji wraz z kuciem ścian i odnawianiem tynków. Dla czterdziestoletniego domu, gdzie rury biegną w murach, a grzejniki mają rozstaw dopasowany do okien, wstawienie wymiennika często bywa jedynym rozsądnym rozwiązaniem technicznym.

Pompy po obu stronach wymiennika to nie ozdoba, lecz konieczność hydrauliczna. Po stronie kotła pompa wymusza przepływ zapewniający odprowadzanie ciepła z wymiennika zanim temperatura wody wzrośnie powyżej dopuszczalnej dla bloku płyt. Po stronie instalacji pompa gwarantuje przepływ minimalny niezbędny do prawidłowej pracy wymiennika i rozprowadzenia ciepła po grzejnikach. Bez nich układ nie utrzyma ΔT w projektowanym zakresie, a kocioł będzie się przegrzewał lub wygaszał na awarię.

Armatura wokół wymiennika obejmuje: zawory odcinające (kulowe, DN 25 lub DN 32) na każdym króćcu, zawory regulacyjne (grzybkowe lub nastawniki przepływu) do zbilansowania strony pierwotnej i wtórnej, termometry (minimum cztery sztuki: wlot i wylot obu stron) oraz manometry do kontroli ciśnienia. Izolacja termiczna wymiennika z pianki PE o grubości 19-30 mm zmniejsza straty ciepła o 50-70 W, co w skali roku daje kilkadziesiąt złotych oszczędności.

Ciśnienie w instalacji 0,5-0,65 bar (50-65 kPa) wystarcza dla większości nowoczesnych kotłów kondensacyjnych i pokrywa zapotrzebowanie starego układu otwartego, w którym naczynie wzbiorcze przestaje pełnić funkcję stabilizatora ciśnienia po przeniesieniu do obiegu zamkniętego. Jeśli instalacja ma liczne rozgałęzienia i wysokości powyżej 6 m, warto skonsultować z instalatorem minimalne ciśnienie otwarcia zaworu bezpieczeństwa kotła, zwykle 3 bar.

Minimalna moc kotła w ocieplonym domu 200 m² to często 12-15 kW, co dla kondensacyjnych urządzeń gazowych stanowi dolną granicę ich zakresu modulacji. W takim przypadku przewymiarowanie wymiennika 3-5x w stosunku do nominalnej mocy kotła staje się jeszcze ważniejsze, bo palnik pracujący przy 20% obciążenia potrzebuje odpowiednio niskiej temperatury powrotu, by utrzymać kondensację. Inwestorzy czasem popełniają błąd, montując kocioł 24 kW tam, gdzie wystarczy 14 kW, narażając się na częste cykle i niższą sprawność sezonową.

Modyfikacja instalacji centralnego ogrzewania, zwłaszcza przejście z układu otwartego na zamknięty, wymaga zgłoszenia robót budowlanych lub pozwolenia na budowę w zależności od zakresu ingerencji. Prace powierzaj wyłącznie instalatorowi z uprawnieniami SEP w zakresie eksploatacji i dozoru urządzeń cieplnych, a kocioł oddaj do pierwszego uruchomienia serwisowi producenta to warunek utrzymania gwarancji.

Najczęstsze błędy przy wstawianiu wymiennika do starej instalacji

Brak pomp po stronie wtórnej to klasyka, która kończy się nieskutecznym grzaniem i ciągłym otwieraniem zaworu mieszającego. Wymiennik nie jest pompą ciepła nie przetłoczy wody sam z siebie, a jedynie wymieni ciepło między dwoma strumieniami wymuszanymi przez pompy. Bez nich przepływ po stronie instalacji spada do poziomu grawitacyjnego, czyli 0,1-0,2 m/s, co oznacza ΔT rzędu 20-30°C i zerową kondensację.

Zbyt mała powierzchnia wymiany objawia się szybkim zarastaniem kamieniem i spadkiem mocy w drugim sezonie grzewczym. Inwestorzy kuszeni niską ceną wymiennika o 8-10 płytach zapominają, że dla kotła kondensacyjnego to za mało. Po roku kamień potrafi zmniejszyć efektywną powierzchnię o 30-40%, a w trzecim sezonie kocioł pracuje jak zwykły, wysokotemperaturowy, mimo że płaci się za kondensację pełną cenę.

Montaż bez zaworów odcinających uniemożliwia serwis. Gdy trzeba wymienić pompę albo wyczyścić wymiennik, instalator nie jest w stanie odciąć żadnego fragmentu układu, więc zmuszony jest spuszczać całą wodę z domu. Zawory kulowe na czterech króćcach wymiennika to koszt 80-120 zł, a pozwalają wykonać każdą naprawę bez opróżniania 200 litrów wody z instalacji.

Raz na dwa lata warto sprawdzić temperaturę wlotu i wylotu po stronie kotła za pomocą termometrów zainstalowanych na króćcach. Jeśli różnica wzrośnie powyżej 10°C przy nominalnym przepływie, wymiennik zaczyna zarastać i czas zaplanować odkamienianie. Zabieg roztworem kwasu cytrynowego lub specjalistycznym środkiem producenta zajmuje godzinę i przywraca pierwotne parametry bez demontażu.

Gotowe rekomendacje

Wymiennik płytowy lutowany o powierzchni 0,4-0,6 m², przewymiarowany 3-5x względem mocy kotła, to najbardziej racjonalny wybór dla typowego domu z czterdziestoletnią instalacją grawitacyjną i nowym kotłem kondensacyjnym. Taki zestaw wraz z dwiema pompami, armaturą odcinającą i izolacją mieści się w budżecie 3-4 tys. zł, zwraca się w ciągu dwóch, trzech sezonów dzięki kondensacji, a jednocześnie pozostaje cichy, kompaktowy i bezobsługowy przez lata.

Przed zakupem warto poprosić instalatora o dobór na podstawie trzech danych: mocy kotła, twardości wody z wodociągu (pobranej z gminnego raportu lub zmierzonej paskami testowymi) oraz szacowanej pojemności instalacji w litrach. Te trzy liczby pozwalają dobrać liczbę płyt, średnicę króćców i ewentualną potrzebę bufora hydraulicznego, unikając kosztownych poprawek po pierwszym uruchomieniu.

Źródła danych: katalogi techniczne producentów wymienników płytowych (Secespol, Funke, Sondex), normy PN-EN 303-5 dotyczące kotłów grzewczych na paliwa gazowe, instrukcje montażu i uruchomienia kotłów kondensacyjnych (Vaillant, Junkers), rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Strony referencyjne: secespol.pl, funke-cs.pl, vaillant.pl, isap.sejm.gov.pl.
