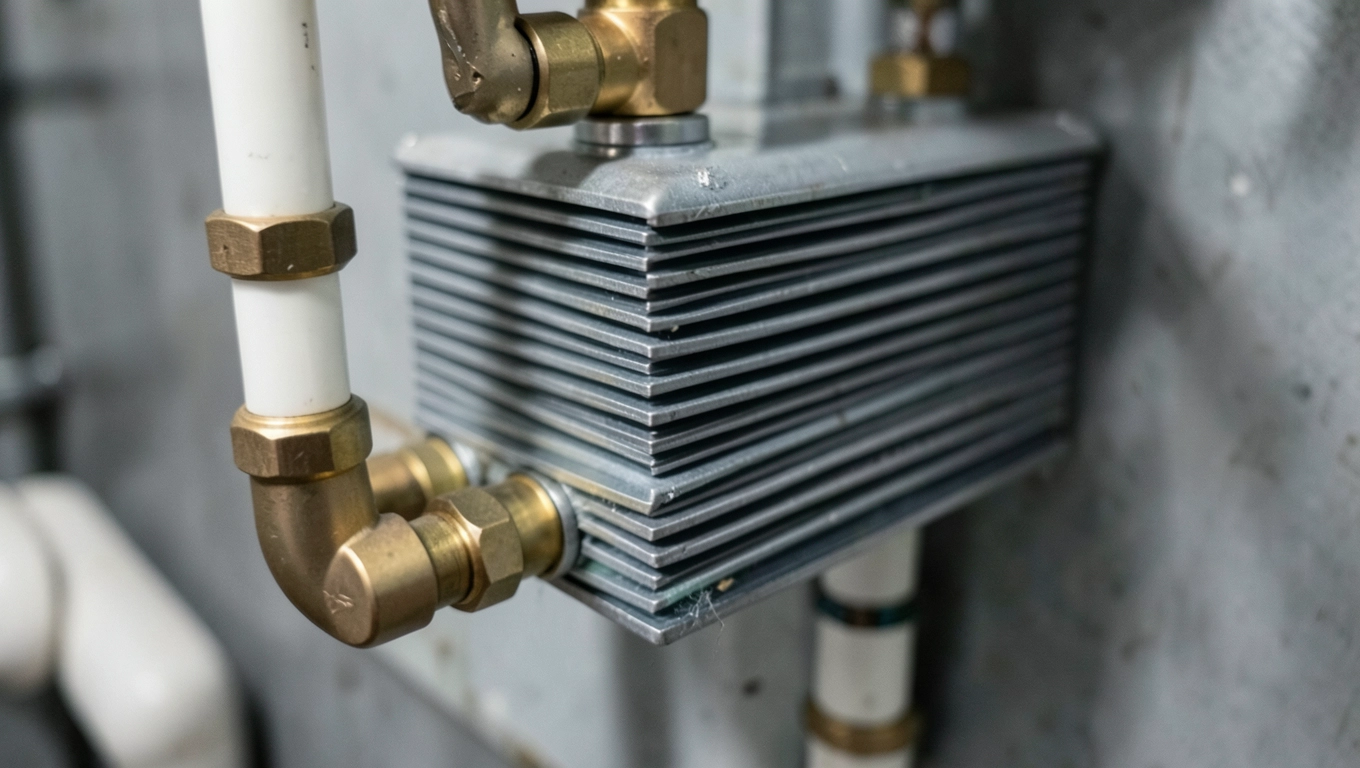

Płytowy wymiennik ciepła w instalacji CO – nowy trend 2026?

Kiedy standardowy kocioł grzewczy nie radzi sobie z nierównomiernym rozkładem temperatury w domu, a marzysz o tym, by źródło ciepła z kominka czy instalacji solarnej zasilało całą instalację centralnego ogrzewania bez konieczności przerabiania całego układu hydraulicznego, płytowy wymiennik ciepła potrafi zmienić reguły gry w sposób, który zaskakuje nawet doświadczonych instalatorów. Ten kompaktowy element o ogromnym potencjale termicznym kryje w sobie mechanizmy, które warto zrozumieć, zanim zacznie się dobierać go do konkretnej instalacji, bo odpowiedź na pytanie „dlaczego" determinuje każdą właściwą decyzję.

• Zasada działania płytowego wymiennika ciepła
• Dobór parametrów płytowego wymiennika dla instalacji CO
• Integracja płytowego wymiennika z kotłem, kominkiem i instalacją solarną
• Płytowy wymiennik ciepła w instalacji CO pytania i odpowiedzi

Zasada działania płytowego wymiennika ciepła

Istota płytowego wymiennika ciepła opiera się na prostej fizyce: dwa płyny robocze przepływają przez Alternate kanały utworzone przez cienkie metalowe płyty, wymieniając energię cieplną bez wzajemnego kontaktu mechanicznego. Każda płyta, wykonana zazwyczaj ze stali nierdzewnej gatunku AISI 316L lub tytanu w wersjach odpornych na korozję chemiczną, tworzy szczelinę o szerokości zaledwie 1,2-3 mm, co wymusza turbulentny przepływ medium już przy niskich prędkościach. Ta turbulencja, wbrew intuicji wielu inwestorów, nie jest stratą energii, lecz czynnikiem, który drastycznie intensyfikuje wymianę ciepła, podnosząc współczynnik przenikania U nawet do wartości 3000-8000 W/m²K przy typowych warunkach roboczych.

Wymienniki płytowe produkowane są w dwóch podstawowych konfiguracjach: z uszczelkami EPDM (odporne na glikol i wodę do 140°C) oraz jako wersje spawane, zwane lutowanymi, gdzie płyty są połączone ze sobą w całość bez elementów uszczelniających, co eliminuje ryzyko przecieku nawet przy ciśnieniach rzędu 30 bar. Wybór między tymi wariantami determinuje nie tylko szczelność, ale i możliwość czyszczenia: uszczelkowe jednostki można rozebrać, oczyścić z kamienia i ponownie złożyć na placu budowy, podczas gdy wersje lutowane wymagają wymiany całego modułu w przypadku awarii.

Geometria płyt wpływa bezpośrednio na sprawność cieplną urządzenia. Profile chevron (V-kształtne) generują zawirowania przepływu, które utrzymują wysoki współczynnik przenikania przez długie okresy eksploatacji, nawet gdy na powierzchni płyt osadza się warstwa kamienia kotłowego o grubości dochodzącej do 0,5 mm. Podzespoły z głębszym karbem oferują wyższą powierzchnię wymiany na jednostkę objętości, lecz generują większe opory przepływu, co przekłada się na wyższe koszty pompowania medium przez instalację CO.

Dla instalacji centralnego ogrzewania istotna jest zdolność wymiennika do pracy w układzie pośredniczącym, gdzie obieg pierwotny (źródło ciepła) pozostaje oddzielony od obiegu wtórnego (rozdzielcza sieć grzejnikowa). Ta izolacja hydrauliczna zapobiega przedostawaniu się zanieczyszczeń, produktów spalania czy cząstek stałych z kotła do delikatnych elementów instalacji CO, a jednocześnie umożliwia różne temperaturowe profile pracy po obu stronach wymiennika. W praktyce oznacza to, że kominek opalany drewnem, osiągający temperaturę spalin 300-450°C, może współpracować z obiegiem CO, którego maksymalna temperatura nie przekracza 70°C, bez ryzyka przegrzewu grzejników czy rurociągów.

Parametry termiczne a wydajność instalacji

Rzeczywista moc cieplna wymiennika płytowego zależy od trzech zmiennych równocześnie: różnicy temperatur między medium pierwotnym a wtórnym, powierzchni czynnej wyrażonej w metrach kwadratowych oraz współczynnika przenikania U, który sam w sobie jest funkcją lepkości medium, prędkości przepływu i stanu czystości płyt. Przy projektowaniu instalacji CO przyjmuje się zazwyczaj zapas mocy rzędu 15-20% względem szczytowego zapotrzebowania budynku, ponieważ płyty eksploatowane przez kilka sezonów tracą część sprawności wskutek osadzania się kamienia, szczególnie w rejonach kraju o wodzie o wysokiej twardości przekraczającej 15°dH.

Praktyczna granica wydajności dla typowego wymiennika płytowego w instalacji domowej wynosi od 15 do 150 kW w konfiguracji jednomodułowej, przy czym większe jednostki powyżej 50 kW wymagają już specjalistycznego doboru z wykorzystaniem oprogramowania typu HTRI lub własnych baz danych producentów, które uwzględniają krzywe charakterystyk pomp obiegowych i opory miejscowe kształtek.

Dobór parametrów płytowego wymiennika dla instalacji CO

Dobór wymiennika płytowego do konkretnej instalacji centralnego ogrzewania rozpoczyna się od analizy ciśnienia roboczego po obu stronach urządzenia. Norma PN-EN 14528 definiuje maksymalne ciśnienie dopuszczalne dla wymienników kompaktowych na poziomie 10, 16 lub 25 bar w zależności od serii konstrukcyjnej, przy czym ciśnienie próbne wynosi zazwyczaj 1,5 raza wartość ciśnienia nominalnego. W polskich warunkach instalacje CO w budynkach jednorodzinnych pracują przy ciśnieniu 1,5-2,5 bar, lecz instalacje z kotłami na paliwo stałe mogą generować chwilowe skoki ciśnienia do 3-4 bar przy gwałtownym wzroście temperatury wody w zamkniętym układzie. Wybierając wymiennik, trzeba zawsze weryfikować, czy jego ciśnienie nominalne przewyższa o min. 30% szczytowe ciśnienie robocze panujące w instalacji, bo wentyl bezpieczeństwa ustawiony na 2,5 bar nie uchroni wymiennika przy ciśnieniu próbnym 16 bar, jeśli ten próbny wynosi 25 bar w wersji przemysłowej.

Rozmiary przyłączy stanowią drugi krytyczny parametr doboru, ponieważ zbyt małe króćce przyłączeniowe generują nadmierne opory przepływu, co zwiększa pobór energii przez pompy obiegowe i może prowadzić do zjawiska kawitacji w okolicach króćców. Standardowe wymienniki płytowe oferują przyłącza od DN20 (3/4 cala) dla jednostek do 30 kW, przez DN50 (2 cale) dla wymienników 50-80 kW, aż po DN80 dla największych modułów przemysłowych. W instalacji domowej z kotłem 24 kW i grzejnikami aluminiowymi wystarczy zazwyczaj wymiennik o przyłączach DN25 lub DN32, lecz jeśli planujesz rozbudowę instalacji o dodatkowe obiegi (podłogówka, CWU), warto od razu zamontować wymiennik o rozmiarze przyłączy odpowiadającym docelowemu obciążeniu cieplnemu, bo wymiana wymiennika na większy wymaga ponownego otwierania okładzin i przelutowywania króćców.

Kompatybilność chemiczna medium roboczego z materiałem płyt determinuje trwałość wymiennika w specyficznych warunkach eksploatacyjnych. Stal nierdzewna AISI 316L sprawdza się w wodzie grzewczej o pH 6,5-8,5 i twardości do 15°dH, lecz ulega korozji wżerowej przy stężeniach chlorków przekraczających 300 mg/l, co zdarza się w rejonach nadmorskich lub przy zasilaniu instalacji wodą studzienną. Dla instalacji z glikolem technicznym jako nośnikiem ciepła należy stosować uszczelki EPDM-P lub FKM, ponieważ standardowe uszczelki EPDM ulegają degradacji pod wpływem inhibitorów korozji zawierających azotany i fosforany. W przypadku instalacji solarnych, gdzie czynnik roboczy osiąga temperaturę 120-150°C w punktach szczytowych, konieczna jest wersja płytowa odporna na temperaturę, z uszczelkami Viton lub płytami tytanowymi.

Tabela porównawcza parametrów wymienników płytowych

Decydując się na konkretny model wymiennika płytowego, pamiętaj, że tańszy wariant uszczelkowy nadaje się doskonale do standardowych instalacji CO z kotłem gazowym lub olejowym, gdzie warunki pracy są przewidywalne i łatwo dostępne do przeglądu technicznego. Wersja lutowana sprawdza się lepiej w układach zamkniętych z kotłami na paliwo stałe, gdzie ryzyko chwilowego wzrostu ciśnienia jest większe, a dostęp do wymiennika utrudniony ze względu na zabudowę kotłowni. Modele tytanowe zarezerwowane są dla instalacji przemysłowych lub systemów solarnych pracujących w ekstremalnych warunkach termicznych i chemicznych.

Integracja płytowego wymiennika z kotłem, kominkiem i instalacją solarną

Połączenie wymiennika płytowego z kotłem gazowym lub olejowym wymaga zastosowania koncepcji obiegu pośredniczącego, gdzie pompa obiegowa pierwotna wymusza przepływ wody grzewczej przez stronę pierwotną wymiennika, a pompa wtórna odpowiada za dystrybucję ciepła do grzejników lub pętli podłogowej. Kluczowym aspektem hydraulicznym jest tutaj utrzymanie minimalnej różnicy ciśnień między obiegiem pierwotnym a wtórnym, aby uniknąć zjawiska odwróconego przepływu, gdzie ciśnienie z obiegu wtórnego cofa wodę przez wymiennik, obniżając jego sprawność cieplną nawet o 30%. Regulatory różnicy ciśnień, dostępne jako oddzielne moduły lub wbudowane w nowoczesne kotły kondensacyjne, rozwiązują ten problem automatycznie, utrzymując stały gradient ciśnień niezależnie od aktualnego obciążenia instalacji.

Integracja kominka z płytowym wymiennikiem ciepła otwiera możliwość wykorzystania energii z paleniska drewnianego do zasilania całego systemu CO, lecz wymaga szczególnej uwagi ze względu na niestabilność mocy kominka. Podczas gdy kocioł gazowy utrzymuje moc nominalną w sposób ciągły, kominek opalany drewnem generuje moc szczytową rzędu 15-25 kW w fazie rozpałki, by po kilkudziesięciu minutach spaść do 5-8 kW, gdy drewno przejdzie fazę intensywnego spalania. Płytowy wymiennik ciepła zamontowany w tym układzie musi być zwymiarowany na moc minimalną kominka, ponieważ próba przesłania całej mocy szczytowej przez wymiennik skutkuje przegrzewem strony wtórnej i awarią zaworu bezpieczeństwa. Zbiornik buforowy o pojemności 300-500 litrów, wstawiony między kominek a wymiennik płytowy, wygładza te wahania, akumulując nadmiar ciepła w okresach wysokiej produkcji i oddając jeInstalacji CO stopniowo, gdy moc kominka spada.

Systemy solarne wymagają odmiennego podejścia do integracji z wymiennikiem płytowym ze względu na niskie temperatury robocze kolektorów i wysoką zmienność natężenia promieniowania słonecznego w ciągu dnia. Kolektory próżniowe osiągają temperaturę czynnika roboczego 40-90°C w zależności od nasłonecznienia, co przy różnicy temperatur 5-15°C między medium solarnym a wodą w zbiorniku buforowym generuje stosunkowo niskie strumienie ciepła przekazywane przez wymiennik. Z tego powodu wymienniki płytowe w układach solarnych projektuje się z większą powierzchnią wymiany niż w instalacjach konwencjonalnych, przyjmując współczynnik przenikania U zredukowany o 20-30% względem wartości nominalnej, aby uwzględnić osadzanie się kamienia w obiegu otwartym zasilanym wodą z wodociągu. Specjalne wymienniki solarne, wyposażone w płyty o głębszym karbie i zwiększonej powierzchni czynnej, kompensują niską różnicę temperatur wyższą sprawnością objętościową.

Problemy eksploatacyjne i ich rozwiązania

Osadzanie się kamienia kotłowego na płytach wymiennika stanowi najczęstszą przyczynę spadku jego wydajności w polskich warunkach, szczególnie w rejonach o twardej wodzie wodociągowej. Warstwa kamienia o grubości zaledwie 0,3 mm obniża współczynnik przenikania U o 15-20%, co przy typowym sezonie grzewczym oznacza wzrost zużycia paliwa o 5-8% i wyraźnie dłuższy czas nagrzewania pomieszczeń. Mechanizm tego zjawiska polega na tym, że kamień kotłowy, zbudowany z węglanu wapnia i magnezu, ma przewodność cieplną rzędu 0,5-1,3 W/mK, podczas gdy czysta stal nierdzewna przewodzi ciepło z prędkością 15-20 W/mK, czyli trzydziestokrotnie szybciej. Systematyczne uzdatnianie wody grzewczej poprzez dodatek polifosforanów lub instalacja centralnego zmiękczacza wody zasilającego kocioł pozwala opóźnić ten proces, lecz w istniejących instalacjach jedynym skutecznym rozwiązaniem jest okresowe czyszczenie wymiennika roztworem kwasu cytrynowego lub specjalistycznym środkiem dekalcifikacyjnym, które rozpuszczają osad bez naruszania struktury metalu.

Zjawisko odgazowania termicznego stanowi drugi istotny problem w instalacjach CO z płytowym wymiennikiem ciepła, szczególnie w układach wysokotemperaturowych powyżej 80°C. Woda grzewcza, podgrzewana w kotle, uwalnia rozpuszczone gazy (dwutlenek węgla, tlen), które gromadzą się w najwyższych punktach instalacji, tworząc kieszenie powietrzne blokujące przepływ. W wymienniku płytowym kieszenie te osiadają w kanałach roboczych, lokalnie izolując powierzchnię płyty od medium i tworząc punkty przegrzewu, które mogą doprowadzić do punktowej korozji wżerowej. Odpowietrzniki automatyczne zamontowane na linii powrotnej przed wymiennikiem oraz periodicalne odpowietrzanie instalacji poprzez króciec królewski rozwiązują ten problem w sposób prosty i niedrogi, lecz wymagają regularności, szczególnie przed każdym sezonem grzewczym.

Prawidłowa konserwacja płytowego wymiennika ciepła obejmuje trzy podstawowe zadania wykonywane zgodnie z instrukcją producenta oraz normą PN-EN 1434: kontrolę szczelności połączeń rurowych minimum raz w roku, inspekcję stanu uszczelek i płyt przy okazji sezonowego przeglądu kotła oraz chemiczne oczyszczenie strony roboczej przy spadku wydajności cieplnej przekraczającym 10% względem wartości nominalnej. Wymienniki uszczelkowe, które nie były serwisowane przez trzy sezony grzewcze, wymagają wymiany uszczelek niezależnie od ich stanu wizualnego, ponieważ elastomer ulega degradacji termicznej i chemicznej, tracąc zdolność do utrzymania szczelności nawet przy prawidłowym dokręceniu śrub.

Instalacje centralnego ogrzewania oparte na płytowych wymiennikach ciepła osiągają optymalną sprawność wtedy, gdy projekt uwzględnia nie tylko szczytowe zapotrzebowanie na moc, ale i zmienność warunków pracy w ciągu doby oraz sezonu. Dobór wymiennika na podstawie wyłącznie mocy nominalnej kotła bez analizy charakterystyk przepływowych prowadzi do przewymiarowania, które zwiększa koszty zakupu i eksploatacji bez proporcjonalnych korzyści termicznych.

Jeśli Twoja instalacja CO wymaga modernizacji, która uwzględni rosnące ceny nośników energii i planowane zmiany w systemie ogrzewania, warto rozważyć konsultację z projektantem instalacji sanitarnych, który dobierze wymiennik płytowy nie tylko na podstawie mocy szczytowej, ale i analizy Profile eksploatacyjnego budynku uwzględniającej rzeczywiste czasy pracy poszczególnych źródeł ciepła w ciągu roku.
