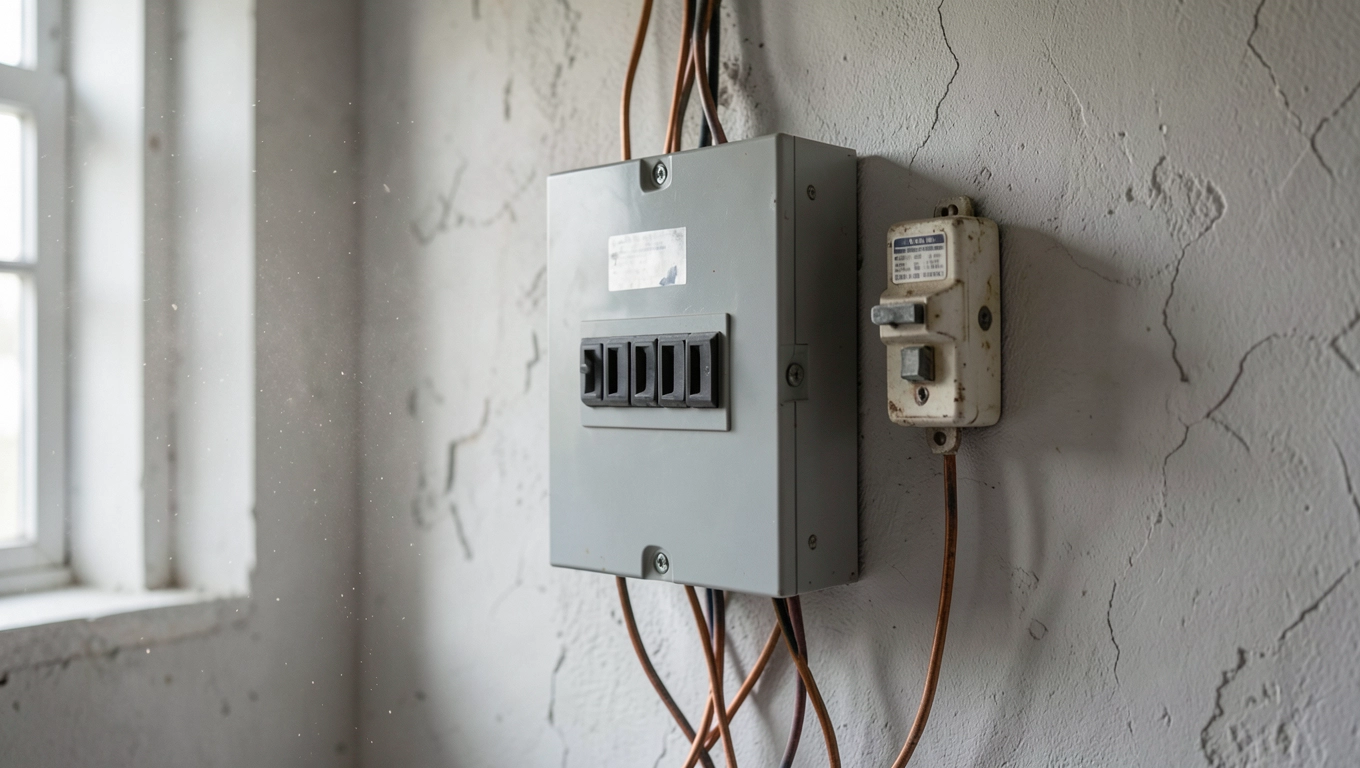

Wymiana instalacji elektrycznej do licznika – co musisz wiedzieć, zanim zaczniesz
Jeśli mieszkanie ma kilkadziesiąt lat, a korki regularnie wybijają, sama wymiana bezpiecznika problemu nie rozwiąże. Wymiana instalacji elektrycznej do licznika wymaga ustalenia jej stanu, zakresu robót i odpowiedzialności za odcinek przed oraz za urządzeniem pomiarowym. Właściciel powinien wiedzieć, co może zlecić, gdzie kończy się jego instalacja i jakie dokumenty odbiorowe otrzyma. Pomyłka na tym etapie może kosztować nie tylko ponowne kucie, lecz także brak ochrony przeciwpożarowej albo odmowę wypłaty odszkodowania.
- Diagnostyka starej instalacji przed wymianą do licznika
- Schemat rozdzielnicy i dobór przewodów przy wymianie instalacji do licznika
- Koszty, formalności i pomiary końcowe przy wymianie instalacji do licznika
- FAQ: wymiana instalacji elektrycznej do licznika
Diagnostyka starej instalacji przed wymianą do licznika
W mieszkaniu w wielkiej płycie problemem bywają nie tylko przewody, lecz także sposób ich prowadzenia, stan połączeń i dostępność przewodu ochronnego. Aluminium, utlenione styki oraz brak uziemienia zwiększają rezystancję, przez co miejsca połączeń mogą się nadmiernie grzać mimo nominalnie prawidłowego obciążenia.
Diagnostykę warto rozpocząć od oględzin tablicy, zabezpieczeń, puszek i przewodów widocznych po odłączeniu zasilania. Próba napięciowa nie zastępuje pomiarów rezystancji izolacji oraz ciągłości przewodów ochronnych, ponieważ wskazuje wyłącznie obecność napięcia, a nie jakość izolacji ani skuteczność uziemienia.
- Wiek instalacji i materiał przewodów
- Stan zacisków, izolacji, puszek i tablicy
- Przekroje przewodów oraz dostępność przewodu PE
- Objawy, takie jak iskrzenie, ciepłe gniazdka, zapach spalenizny i częste zadziałania korków
Szczególnie pilna jest interwencja po zapachu rozgrzanej izolacji, śladach sadzy, iskrzeniu albo cieple odczuwalnym przy osprzęcie. Takie objawy mogą oznaczać lokalny wzrost rezystancji, który prowadzi do nagrzewania, a w sprzyjających warunkach do pożaru. Samodzielne dokręcanie styków bez kontroli ich obciążalności nie usuwa przyczyny.
Przed rozpoczęciem prac trzeba ustalić trasy istniejących przewodów oraz rozmieszczenie puszek, zwłaszcza w ścianach prefabrykowanych. Przypadkowe przewiercenie kanału instalacyjnego może przerwać obwód, którego lokalizacja nie jest widoczna na powierzchni tynku. Fachowiec powinien zatem połączyć oględziny z próbami ciągłości i dokumentacją zdjęciową przed demontażem.
Aluminium czy miedź
| Rozwiązanie | Zakres zastosowania | Ograniczenia | Szacunkowy koszt robocizny i materiału |
|---|---|---|---|
| Nowa instalacja miedziana w tynku | Pełna modernizacja obwodów mieszkania | Konieczne bruzdowanie i naprawa wykończenia | 350-600 zł za m² |
| Instalacja w kanałach natynkowych | Lokale, w których nie wolno naruszać ścian | Mniej estetyczna, łatwiejszy dostęp serwisowy | 250-450 zł za m² |
| Peszel w tynku z wymianą przewodów | Modernizacja przy zachowaniu tras | Wymaga drożnych kanałów i ostrożnego doboru przekroju | 220-420 zł za m² |
W nowych obwodach stosuje się przewody miedziane, natomiast aluminium nie powinno być bezrefleksyjnie mieszane z miedzią w jednym zacisku. Takie połączenie, pozostawione bez odpowiedniej złączki i właściwego zabezpieczenia, może powodować korozję kontaktową oraz spadek jakości styku. Dlatego modernizacja powinna obejmować cały uszkodzony odcinek, a nie tylko pojedyncze gniazdo.

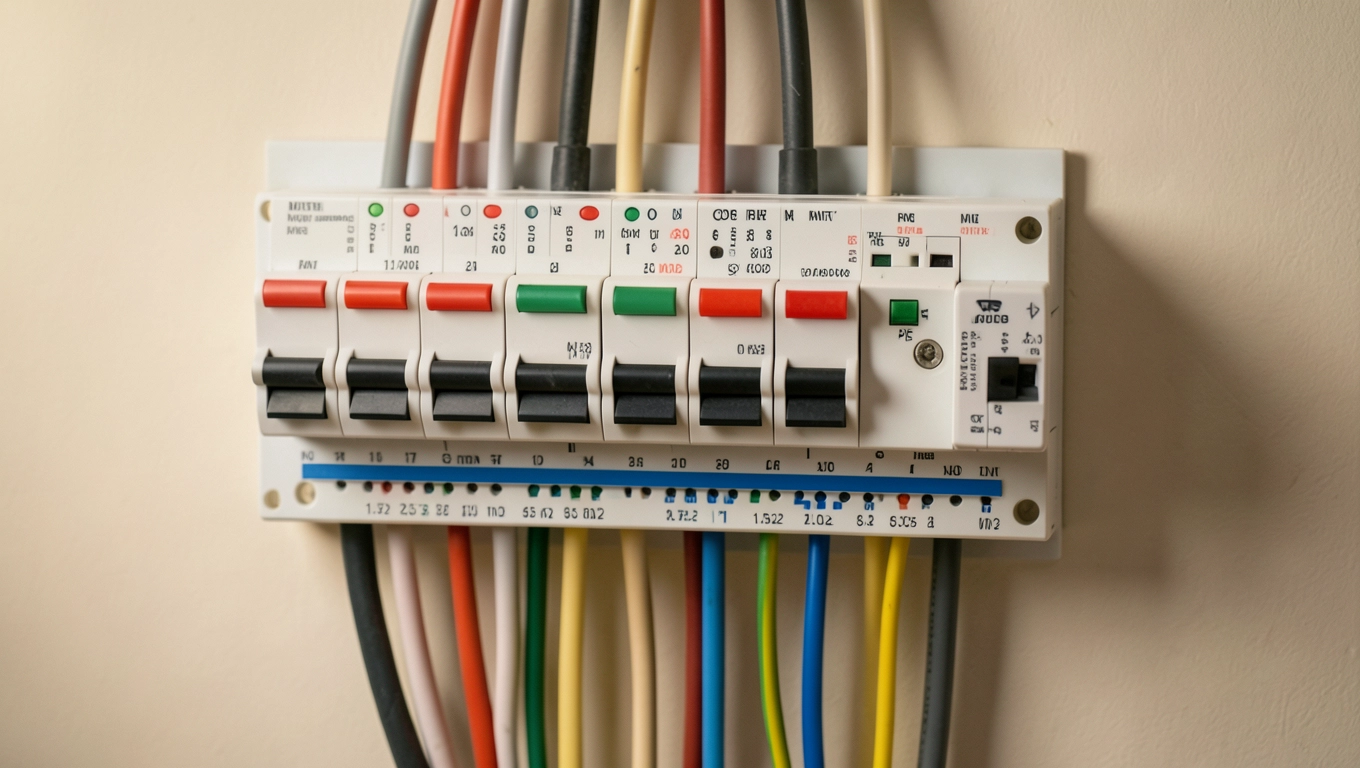

Schemat rozdzielnicy i dobór przewodów przy wymianie instalacji do licznika
Wymiana instalacji elektrycznej do licznika nie kończy się na doprowadzeniu nowego przewodu do tablicy. Układ trzeba podzielić na obwody, dobrać do nich zabezpieczenia i zapewnić ochronę przed dotykiem pośrednim oraz skutkami przepięć. Prawidłowy schemat rozdzielnicy w mieszkaniu ułatwia późniejsze naprawy i ogranicza ryzyko wyłączenia całego lokalu jednym zwarciem.
Do typowych gniazd stosuje się zwykle przewód YDYp 3×2,5 mm² zabezpieczony wyłącznikiem B16, a do obwodów oświetleniowych YDYp 3×1,5 mm² z B10. Oświetlenie może mieć mniejszy przekrój, bo pobiera mniej prądu niż standardowe odbiorniki gniazdowe. Kuchenka elektryczna, płyta indukcyjna lub podgrzewacz wymagają osobnego obliczenia mocy, przekroju i zabezpieczenia, często YDYp 5×4 mm² lub 5×6 mm².
| Obwód | Typowy przewód | Zabezpieczenie | Uwagi |
|---|---|---|---|
| Gniazda ogólne | YDYp 3×2,5 mm² | B16 | Oddzielny obwód dla odbiorników o dużym poborze |
| Oświetlenie | YDYp 3×1,5 mm² | B10 | Wymagany przewód ochronny PE w modernizowanej instalacji |
| Płyta indukcyjna | YDYp 5×4 lub 5×6 mm² | Dobierane obliczeniowo | Wymaga sprawdzenia mocy i układu sieci |
| Podgrzewacz wody | YDYp 3×2,5 lub większy | Dobierane do mocy | Osobny obwód, bez dzielenia z gniazdami |
Rozdzielnica powinna pomieścić wyłącznik główny, urządzenia różnicowoprądowe 30 mA, wyłączniki nadprądowe oraz ogranicznik przepięć typu 1+2. RCD wykrywa prąd upływowy i szybko odłącza zasilanie, natomiast B10 lub B16 reaguje na przeciążenie i zwarcie. SPD ogranicza energię impulsu, który może dostać się do instalacji podczas wyładowania atmosferycznego lub operacji łączeniowej.
Każdy obwód należy opisać w sposób zrozumiały dla domownika, na przykład „kuchnia gniazda”, „ogrzewanie łazienka” albo „oświetlenie korytarz”. Brak oznaczeń wydłuża awaryjne wyłączenie zasilania i zwiększa ryzyko pracy przy niewłaściwym obwodzie. W szafce warto zostawić co najmniej 20 proc. wolnej przestrzeni na przyszłe zabezpieczenia, zamiast ciasno upychać aparaty modułowe.
Bruzdowanie
Trasy w tynku prowadzi się pionowo i poziomo, z łagodnymi przejściami w narożnikach. Ogranicza to ryzyko trafienia w przewód podczas późniejszego wiercenia i ułatwia ustalenie jego przebiegu.
Montaż natynkowy
Kanaly lub peszle warto wybrać tam, gdzie kucie naruszyłoby konstrukcję albo wykończenie. Zapewniają dostęp do przewodów, choć zajmują więcej miejsca i pozostają widoczne.
Prace przy liczniku i odcinku zasilającym
Odcinek od zabezpieczenia głównego do licznika może należeć do operatora sieci albo zarządcy nieruchomości, zależnie od granicy własności i układu zasilania. Właściciel mieszkania nie powinien samodzielnie manipulować przy zaciskach licznika, plombach ani elementach przed nim. Tego typu prace wymagają zgłoszenia i zachowania procedur operatora.
Jeśli modernizacja obejmuje wymianę przewodu dochodzącego do licznika, należy wcześniej ustalić jego przekrój, sposób mocowania i miejsce zabezpieczenia głównego. Zbyt mały przewód na krótkim odcinku może nagrzewać się mimo prawidłowego zabezpieczenia, szczególnie przy dużym poborze mocy. Po stronie mieszkania trzeba zachować możliwość odłączenia całej instalacji bez naruszania układu pomiarowego.
Koszty, formalności i pomiary końcowe przy wymianie instalacji do licznika
Wymiana instalacji elektrycznej w bloku kosztuje zwykle od kilku do kilkunastu tysięcy złotych, zależnie od liczby punktów, obwodów i sposobu prowadzenia przewodów. Dla mieszkania o powierzchni 50-60 m² typowa realizacja trwa 3-7 dni roboczych, jeśli zakres nie obejmuje skomplikowanego układania posadzki ani przesuwania przyłączy.
| Pozycja | Typowa cena | Co obejmuje |
|---|---|---|
| Punkt gniazdowy lub wypust oświetleniowy | 120-250 zł | Prace montażowe, bez kosztu skomplikowanego kucia |
| Rozdzielnica mieszkaniowa | 900-2500 zł | Szafka, aparatura i montaż, zależnie od liczby modułów |
| Kucie bruzd i naprawa tynku | 80-180 zł za mb | Trasy, mocowanie peszla i przygotowanie pod wykończenie |
| Pomiary końcowe i protokół | 300-800 zł | Rezystancja izolacji, pętla zwarcia, test RCD i dokumentacja |
Przed rozpoczęciem robót warto uzyskać od zarządcy informację o wymaganiach dotyczących zgłoszenia, projektu, godzin prac i przywrócenia zasilania. W części budynków konieczne jest uzgodnienie tras bruzd, zwłaszcza gdy przewody prowadzą przez ściany nośne, kanały technologiczne albo przestrzenie wspólne. Zgłoszenie nie zastępuje projektu, jeżeli taki wymóg wynika z dokumentów budynku lub decyzji administracyjnej.
Prace przy instalacji powinny wykonywać osoby posiadające odpowiednie kwalifikacje, a prace pod napięciem wymagają szczególnych uprawnień i procedur. Przy wymianie odcinka do licznika odpowiedzialność trzeba podzielić precyzyjnie: wykonawca odpowiada za instalację mieszkania, operator za układ pomiarowy i sieć, a zarządca za infrastrukturę budynku. Umowa powinna określać zakres, materiały, termin, odbiór i odpowiedzialność za uszkodzenia.
Po zakończeniu wymiany wykonuje się pomiary rezystancji izolacji, impedancji pętli zwarcia, ciągłości przewodów ochronnych oraz test urządzeń różnicowoprądowych. Sprawdza się również prąd zadziałania i czas wyłączenia RCD, a wyniki wpisuje do protokołu. Pomiar impedancji ma potwierdzić, że zabezpieczenie odłączy obwód w wymaganym czasie, a nie tylko to, że bezpiecznik jest obecny w rozdzielnicy.
Protokół odbioru warto przechowywać razem z dokumentacją mieszkania, umową i ewentualnymi instrukcjami obsługi aparatów. Ubezpieczyciel może pytać o stan instalacji po szkodzie, dlatego opis zastosowanych zabezpieczeń, wyniki pomiarów i schemat obwodów mają znaczenie praktyczne. W mieszkaniu przegląd instalacji warto przeprowadzać co najmniej raz na 5 lat, a w budynku użyteczności publicznej częściej, zgodnie z obowiązującymi przepisami i zaleceniami eksploatacyjnymi.
Pułapki przy odbiorze
- Brak przewodu PE przy modernizowanym obwodzie
- Zbyt mała rozdzielnica bez miejsca na aparaty
- Nieopisane przewody i obwody
- Łączenie aluminium z miedzią bez właściwej złączki
- Brak pomiarów albo brak czytelnego protokołu
- Prowadzenie bruzd w strefach ościeżnic i bez dokumentacji tras
Przy odbiorze sprawdź nie tylko liczbę gniazd, lecz także ich rozmieszczenie, działanie wyłączników, obecność PE, oznaczenia obwodów i jakość połączeń. Otwórz rozdzielnicę, porównaj schemat z rzeczywistością i poproś o demonstrację odłączenia wybranego obwodu. To szybko ujawnia niedbalstwo, którego nie widać na świeżo pomalowanej ścianie.
FAQ: wymiana instalacji elektrycznej do licznika
Czy można wymienić instalację do licznika samodzielnie? Nie należy wykonywać prac przy układzie pomiarowym, plombach i zaciskach bez zgody operatora oraz właściciela infrastruktury. W mieszkaniu można wymieniać własną instalację tylko przy odłączonym zasilaniu, odpowiednich kwalifikacjach i znajomości przepisów bezpieczeństwa.
Ile kosztuje wymiana instalacji elektrycznej w bloku? Orientacyjny koszt mieści się zwykle między 8 tys. a 25 tys. zł dla mieszkania 50-60 m². Największy wpływ mają liczba obwodów, kucie, jakość wykończenia, rozdzielnica i konieczność wymiany odcinka zasilającego.
Czy aluminium trzeba zawsze wymieniać? Każdy przypadek wymaga oceny stanu technicznego, połączeń i obciążalności. Sam wiek nie przesądza o awarii, ale aluminium w instalacji modernizowanej warto zastąpić miedzią, szczególnie gdy przewody są kruche, przegrzewane albo połączone z miedzią w nieodpowiedni sposób.
Jakie dokumenty otrzymać po remoncie? Potrzebne są protokół pomiarów, schemat rozdzielnicy, opis obwodów, umowa z wykonawcą oraz informacje o zastosowanych zabezpieczeniach. W przypadku zmian wymagających zgłoszenia lub odbioru dołącz także uzgodnienia zarządcy i operatora sieci.
Najbezpieczniejszy wariant to zaplanować wymianę całościowo: nowa instalacja, właściwy dobór obwodów, rozdzielnica z PE i RCD oraz pomiary końcowe. Przed podpisaniem umowy poproś o zakres punktów, materiały, schemat i cenę końcową. Jedna dodatkowa rozmowa przy stole oszczędza zwykle więcej niż późniejsze poprawki.
Źródła danych i podstawy prawne
Podstawą oceny stanu instalacji są wymagania Polskich Norm z serii PN-HD 60364, w szczególności PN-HD 60364-4-41 dotyczącej ochrony przeciwporażeniowej, oraz przepisy prawa budowlanego i energetycznego. Informacje o kwalifikacjach oraz zasadach bezpiecznej pracy przy urządzeniach elektrycznych publikuje m.in. Stowarzyszenie Elektryków Polskich na stronie sep.pl. Szczegółowe wymagania dotyczące licznika, zgłoszeń i granicy własności należy sprawdzić u operatora systemu dystrybucyjnego oraz właściciela danego budynku.
