Fotowoltaika 10 kW do samodzielnego montażu – kompletny zestaw i poradnik

Samodzielny montaż instalacji fotowoltaicznej 10 kW to realne przedsięwzięcie, ale wymaga konkretnej wiedzy z zakresu elektryki, mechaniki dachu i obowiązujących norm. Zanim wydasz kilkadziesiąt tysięcy złotych na komponenty, powinieneś wiedzieć, ile faktycznie kosztuje kompletny zestaw, jakie panele i inwerter sprawdzą się w polskich warunkach oraz które etapy montażu możesz wykonać własnoręcznie, a które wymagają uprawnień SEP i wpisu do rejestru. Poniższy przewodnik powstał z myślą o inwestorach, którzy chcą zrozumieć cały proces od A do Z, zanim zdecydują się na wkroczenie na dach lub powierzenie kluczowych etapów wykwalifikowanemu elektrykowi.

• Ile kosztuje kompletny zestaw fotowoltaiczny 10 kW DIY
• Jakie panele i inwerter do instalacji 10 kW wybrać
• Montaż fotowoltaiki 10 kW krok po kroku na własną rękę
• Kiedy samodzielny montaż nie ma sensu

Ile kosztuje kompletny zestaw fotowoltaiczny 10 kW DIY

Cena kompletnego zestawu fotowoltaicznego o mocy 10 kW waha się od 22 000 do 38 000 złotych w zależności od klasy komponentów i producenta ogniw. W tej kwocie mieszczą się panele monokrystaliczne o łącznej mocy 10-11 kWp, inwerter trójfazowy, konstrukcja montażowa, okablowanie solarne DC, złącza MC4, rozdzielnica DC/AC z zabezpieczeniami oraz moduł komunikacji Wi-Fi lub Ethernet. Warto zauważyć, że różnica między zestawem budżetowym a premium wynosi często 30-40%, co przekłada się na 10-15 lat eksploatacji i realną sprawność instalacji po dekadzie pracy.

Panele stanowią około 55-65% całego budżetu, czyli 13 000-22 000 złotych przy obecnych cenach hurtowych. Moduły monokrystaliczne typu N-type (technologia TOPCon lub HJT) kosztują od 0,55 do 0,85 zł/Wp, natomiast starsze PERC typu P-type schodzą w okolice 0,40-0,55 zł/Wp. Różnica w cenie wynika z wyższej sprawności (21,5-23% wobec 19-21%), lepszego współczynnika temperaturowego (-0,30%/°C wobec -0,35%/°C) oraz dłuższej gwarancji degradacji (30 lat liniowej gwarancji na 87,5% mocy początkowej w technologii N-type).

Inwerter trójfazowy 10 kW to wydatek rzędu 4 500-8 500 złotych, w zależności od producenta i funkcji dodatkowych. Modele stringowe bez wbudowanego monitoringu paneli kosztują mniej, natomiast falowniki z optymalizatorami mocy na każdym module lub wbudowanym zabezpieczeniem AFCI (detekcja łuku elektrycznego) windzą cenę o 20-35%. Konstrukcja montażowa na dach skośny to koszt 1 800-3 500 złotych, a na dach płaski balastowy 3 000-5 500 złotych ze względu na większe obciążenie (80-120 kg/m²) wymagane przez Eurocode 1 (PN-EN 1991-1-3).

Koszty ukryte, które rzadko pojawiają się w kalkulacjach zestawów DIY, obejmują dźwig lub podnośnik do transportu paneli na dach (800-1 500 zł za dzień), wyłączenie napięcia i przeróbki w rozdzielnicy głównej budynku (500-1 200 zł) oraz ewentualne wzmocnienie konstrukcji dachu, jeśli więźba nie spełnia wymagań nośności. Te pozycje potrafią pochłonąć dodatkowe 3 000-6 000 złotych, warto je uwzględnić przed zakupem komponentów.

Jakie panele i inwerter do instalacji 10 kW wybrać

Moc paneli w instalacji 10 kW powinna wynosić od 10,5 do 12 kWp, co wynika z fizycznego zjawiska strat mocy w rzeczywistych warunkach pracy. Każdy panel traci 3-5% mocy na skutek tolerancji produkcyjnej (ujemna tolerancja -0/+5 W), kolejne 3-7% generuje niedopasowanie stringów (mismatch), a 2-4% pochłaniają straty okablowania DC i złączy MC4. Łącznie realna moc instalacji przy STC (1000 W/m², 25°C) wynosi 88-92% mocy sumarycznej modułów, dlatego nadmiar mocy paneli kompensuje te straty.

Panele monokrystaliczne o mocy jednostkowej 440-500 Wp pozwalają ograniczyć liczbę modułów do 21-24 sztuk przy mocy 10 kWp. Mniejsza liczba paneli to krótszy czas montażu, mniej połączeń MC4 (każde złącze to potencjalne miejsce awarii) oraz niższe koszty konstrukcji wsporczej. Moduły typu half-cut (pół-ogniwowe) zmniejszają straty rezystancyjne o 2-4% w porównaniu z klasycznymi panelami full-cell, ponieważ prąd płynie przez krótsze ścieżki w ogniwie, co przekłada się na niższe nagrzewanie i wyższą sprawność w warunkach częściowego zacienienia.

Inwerter trójfazowy o mocy nominalnej 10 kW musi współpracować z napięciem sieci 400 V i częstotliwością 50 Hz, zgodnie z normą PN-EN 50549-1 wymaganą przez operatorów sieci dystrybucyjnej w Polsce. Europejska sprawność falownika powinna przekraczać 97%, a współczynnik THD (zniekształceń harmonicznych) prądu wyjściowego poniżej 3%. Te parametry decydują o tym, ile energii faktycznie trafi do sieci lub domowych obwodów, a ile zostanie rozproszone w postaci ciepła wewnątrz obudowy inwertera.

Przy wyborze inwertera kluczowe są trzy parametry: liczba niezależnych wejść MPPT, zakres napięcia wejściowego DC oraz maksymalny prąd zwarcia na string. Dla instalacji 10 kW na dachu skośnym zorientowanym na południe optymalny jest falownik z 2 MPPT, każdy obsługujący napięcie 200-800 V DC. Natomiast przy dachu z kilkoma połaciami lub wschodnio-zachodniej orientacji paneli, 3 MPPT daje większą elastyczność konfiguracji stringów i lepsze wykorzystanie powierzchni dachowej.

Najważniejsze normy i certyfikaty

Panele fotowoltaiczne montowane w Polsce muszą spełniać normę PN-EN 61215 (konstrukcja modułów krystalicznych) oraz PN-EN 61730 (bezpieczeństwo elektryczne i mechaniczne). Certyfikat TÜV lub VDE potwierdza przejście testów na obciążenie mechaniczne (5400 Pa ssanie wiatru, 2400 Pa nacisk śniegu) zgodnie z Eurokodem 1991-1-3 dla strefy wiatrowej i śniegowej właściwej dla lokalizacji inwestycji.

Inwerter wymaga certyfikacji zgodnej z dyrektywą niskonapięciową LVD 2014/35/UE oraz normą PN-EN 62109 (bezpieczeństwo falowników). Operator sieci dystrybucyjnej (Tauron, PGE, Enea, Energa) może odmówić przyłączenia instalacji bez ważnego certyfikatu NC RfG (Network Code Requirements for Generators), dlatego przed zakupem warto zweryfikować, czy konkretny model widnieje na liście urządzeń dopuszczonych do pracy w sieci danego OSD.

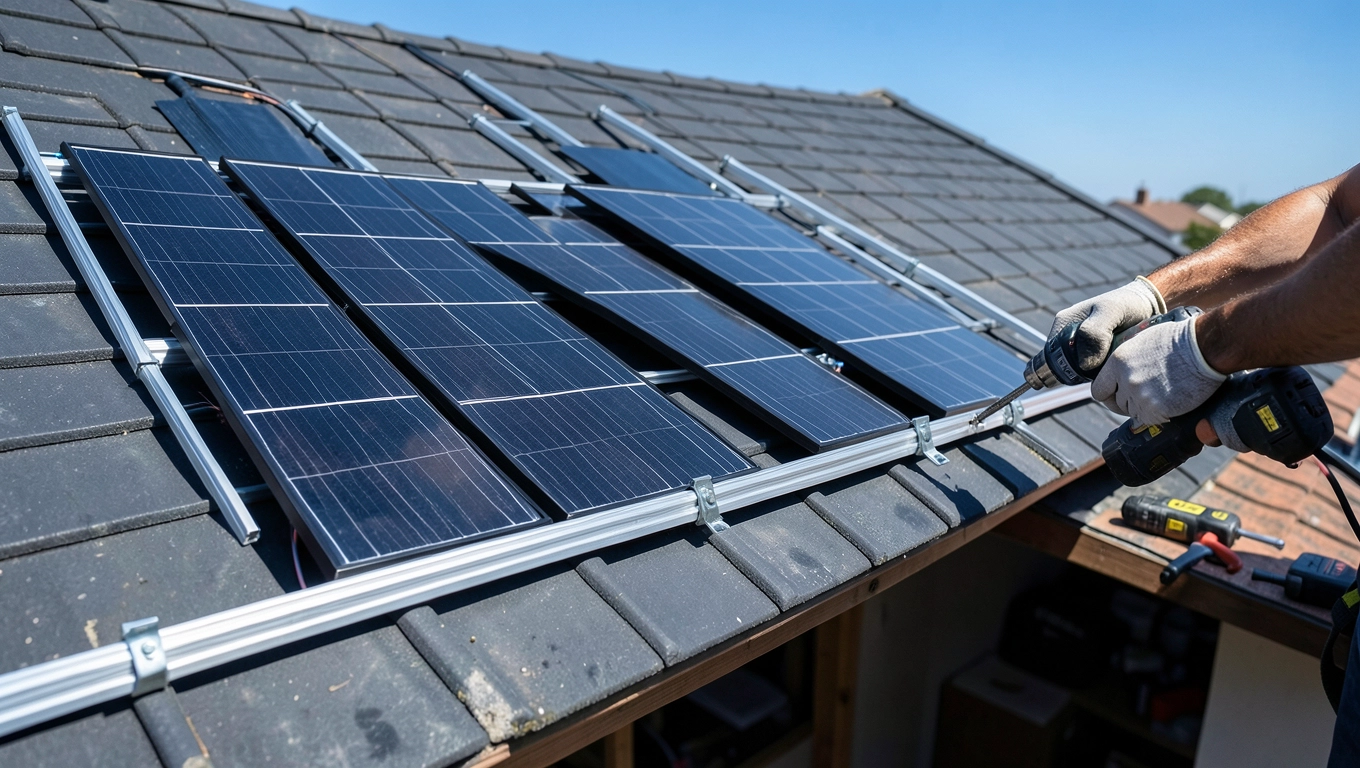

Montaż fotowoltaiki 10 kW krok po kroku na własną rękę

Montaż instalacji fotowoltaicznej 10 kW dzieli się na trzy etapy o zróżnicowanym stopniu trudności: mechaniczną instalację paneli na dachu (możliwa samodzielnie), połączenie elektryczne DC stringów (wymaga podstawowej wiedzy elektrycznej) oraz podłączenie inwertera do rozdzielnicy głównej budynku i sieci energetycznej (wymaga uprawnień SEP). Tylko ten ostatni etap musi wykonać elektryk z uprawnieniami SEP D1 (do 1 kV) i E1, ponieważ błędne podłączenie grozi porażeniem, pożarem lub uszkodzeniem sieci.

Pierwszy krok to inspekcja dachu i weryfikacja jego nośności. Konstrukcja więźby dachowej musi przenieść dodatkowe obciążenie 25-35 kg/m² (same panele) plus 15-25 kg/m² (konstrukcja montażowa i śnieg zalegający na modułach). Łączne obciążenie statyczne 40-60 kg/m² wymaga krokwi o przekroju minimum 60×160 mm w rozstawie nie większym niż 80 cm, co weryfikuje się z projektem budowlanym lub pomiarem na miejscu. Jeśli dach nie spełnia tych wymagań, konieczne jest wzmocnienie krokwi lub rezygnacja z montażu na tym budynku.

Montaż haków dachowych lub śrub dwugwintowych to etap wymagający precyzji i doświadczenia dekarskiego. Haki wchodzą pod dachówkę lub blachę i mocowane są do krokwi wkrętami A2 ze stali nierdzewnej, kluczowe jest zachowanie szczelności pokrycia dachowego, ponieważ każdy przebity punkt to potencjalne miejsce przecieku. Zalecam stosować systemowe rozwiązania z uszczelkami EPDM i kołnierzami dekarskimi, które producenci konstrukcji dobierają do konkretnego typu pokrycia (dachówka ceramiczna, blachotrapez, blachodachówka, gont bitumiczny).

Okablowanie DC i łączenie stringów

Kable solarne o przekroju 4 mm² i podwójnej izolacji (odporne na UV i temperaturę od -40°C do +90°C) prowadzi się w korytkach kablowych lub rurkach osłonowych UV-stabilizowanych. Każdy string paneli łączy się szeregowo, a napięcie robocze musi mieścić się w zakresie wejściowym MPPT inwertera. Dla falownika 10 kW z zakresem 200-800 V DC i panelami 500 Wp o napięciu w MPP 41 V, string składa się z 10-13 modułów, co daje napięcie 410-533 V DC bezpieczny margines poniżej maksymalnego napięcia systemowego (zwykle 1000-1500 V DC).

Złącza MC4 montuje się na końcówkach kabli za pomocą specjalnej zaciskarki, każde połączenie wymaga zaciśnięcia z siłą 50-60 N i zabezpieczenia uszczelką gumową przed wilgocią. Błąd w montażu złącza objawia się korozją, spadkiem napięcia lub, w skrajnych przypadkach, łukiem elektrycznym i pożarem. Dlatego kluczowe jest użycie złączy tego samego producenta co panele lub certyfikowanych kompatybilnych zamienników oraz sprawdzenie każdego połączenia miernikiem rezystancji izolacji (minimum 1 MΩ przy napięciu testowym 500 V DC).

Podłączenie inwertera i uruchomienie

Inwerter montuje się w pomieszczeniu technicznym, garażu lub na elewacji budynku, w miejscu chronionym przed bezpośrednim nasłonecznieniem i zalewaniem. Odległość od rozdzielnicy głównej nie powinna przekraczać 10 metrów, ponieważ wydłużenie kabla AC zwiększa straty rezystancyjne. Podłączenie do siebie wykonuje się przewodem YDYp 5×4 mm² lub 5×6 mm², zabezpieczonym wyłącznikiem nadprądowym 25 A oraz wyłącznikiem różnicowoprądowym typu A o prądzie znamionowym 30 mA.

Uruchomienie instalacji wymaga zgłoszenia przyłączenia do operatora sieci dystrybucyjnej (OSD) i podpisania umowy sprzedaży energii lub jej odkupu. Procedura obejmuje złożenie formularza zgłoszeniowego, dostarczenie schematu elektrycznego instalacji, protokołu z pomiarów elektrycznych (wykonane przez uprawnionego elektryka) oraz certyfikatów komponentów. Czas rozpatrywania wniosku wynosi od 14 do 30 dni roboczych, po czym OSD dokonuje odbioru technicznego, wymiany licznika na dwukierunkowy i aktywacji umowy prosumenckiej lub sprzedaży energii.

Formalności i wymagane dokumenty

Mikroinstalacja o mocy do 50 kW nie wymaga pozwolenia na budowę ani zgłoszenia robót budowlanych, o ile instalacja nie przekracza 2 metrów ponad kalenicę dachu i nie zajmuje powierzchni większej niż połowa dachu (zgodnie z art. 29 ust. 4 pkt 3 Prawa budowlanego). Jednakże dla dachów płaskich lub instalacji wolnostojących wymagane jest zgłoszenie lub pozwolenie. Przed rozpoczęciem montażu warto zweryfikować zapisy planu zagospodarowania przestrzennego lub decyzji WZ, ponieważ w strefach ochrony konserwatorskiej mogą obowiązywać dodatkowe ograniczenia.

Schemat elektryczny instalacji musi zawierać rozmieszczenie paneli, trasy kablowe, lokalizację inwertera, zabezpieczenia AC/DC oraz punkt przyłączenia do rozdzielnicy głównej. Protokół pomiarów obejmuje pomiary rezystancji izolacji, impedancji pętli zwarcia, skuteczności ochrony przeciwporażeniowej oraz parametrów wyjściowych inwertera (napięcie, częstotliwość, THD). Te dokumenty stanowią podstawę do zawarcia umowy z OSD i późniejszych odbiorów kontrolnych.

Najczęstsze błędy montażowe i jak ich unikć

Niedokręcone zaciski MC4 to najczęstsza przyczyna pożarów instalacji PV w pierwszych miesiącach eksploatacji. Rezystancja przejścia przekracza 0,5 Ω, generuje ciepło i w konsekwencji topi izolację. Rozwiązanie: użycie zaciskarki z momentem siły kontrolowanym, sprawdzenie każdego złącza miernikiem rezystancji oraz oględziny termowizyjne po pierwszym miesiącu pracy instalacji.

Brak kompensacji termicznej przy montażu paneli na dachu płaskim powoduje naprężenia mechaniczne w ramkach modułów podczas cykli termicznych (zakres -20°C do +70°C). Efektem są mikropęknięcia ogniw widoczne w elektroluminescencji, które obniżają moc instalacji o 5-15% rocznie zamiast oczekiwanych 0,5%. Montaż z zachowaniem szczeliny dylatacyjnej 10-15 mm między panelami i stosowanie klamer środkowych (mid-clamps) z ogranicznikiem momentu minimalizuje to ryzyko.

Nieprawidłowe zabezpieczenie przeciwprzepięciowe instalacji to błąd kosztujący tysiące złotych w przypadku wyładowania atmosferycznego w pobliżu budynku. Ograniczniki przepięć typu 1+2 (SPD class I+II) na wejściu DC i AC chronią inwerter przed skokami napięcia powyżej 1,5 kV. Brak tego zabezpieczenia skutkuje przepaleniem płyty głównej falownika, której wymiana kosztuje 60-80% ceny nowego urządzenia.

Uruchomienie i monitoring pracy instalacji

Po podłączeniu i odbiorze OSD instalacja wymaga pierwszego uruchomienia zgodnie z instrukcją producenta inwertera. Sekwencja obejmuje: załączenie rozłącznika DC, aktywację wyłącznika AC, automatyczną synchronizację z siecią (trwa 60-180 sekund) oraz weryfikację generacji mocy na portalu monitoringu. Pierwsze godziny pracy pozwalają wykryć błędy montażowe, takie jak odwrócona polaryzacja stringów (inwerter zgłosi błąd izolacji) lub niezrównoważone stringi (różnica mocy powyżej 15%).

Monitoring przez portal producenta lub aplikację mobilną pozwala śledzić produkcję energii w czasie rzeczywistym, porównywać ją z oczekiwaną wydajnością oraz otrzymywać powiadomienia o awariach. Dobrze skonfigurowany system alarmuje spadek produkcji o ponad 20% w stosunku do dnia poprzedniego lub analogicznego okresu historycznego, co pozwala szybko reagować na zacienienie, zabrudzenie paneli lub awarię sprzętową.

Planowany przegląd instalacji co 12 miesięcy obejmuje czyszczenie paneli (jeśli nachylenie dachu poniżej 15° lub lokalne zanieczyszczenia), sprawdzenie momentów dokręcenia zacisków MC4, kontrolę stanu izolacji kabli oraz termowizję paneli i złączy. Koszt takiego przeglądu to 400-800 złotych, a jego regularne wykonywanie wydłuża żywotność instalacji o 5-10 lat i utrzymuje sprawność na poziomie 85-90% po 20 latach eksploatacji.

Kiedy samodzielny montaż nie ma sensu

Instalacja na dachu o nachyleniu powyżej 45° lub wysokości budynku powyżej 12 metrów wymaga profesjonalnego sprzętu alpinistycznego i uprawnień do pracy na wysokości. Ryzyko upadku i brak ubezpieczenia od następstw nieszczęśliwych wypadków przekreślają korzyści finansowe z rezygnacji z ekipy montażowej. Podobnie w przypadku dachów z pokryciem łamliwym (dachówka karpiówka, łupek) lub płyt azbestowych konieczna jest specjalistyczna wiedza dekarska i procedury bezpieczeństwa.

Brak podstawowej wiedzy elektrycznej stanowi barierę nie do przekroczenia, nawet przy wsparciu instrukcji i filmów instruktażowych. Pomiary elektryczne, konfiguracja zabezpieczeń i podłączenie do rozdzielnicy wymagają zrozumienia fizyki prądu zmiennego i stałego, znajomości norm SEP oraz umiejętności posługiwania się miernikami wielofunkcyjnymi. W takiej sytuacji rozsądniej zlecić całość prac certyfikowanej firmie z doświadczeniem niż ryzykować zdrowie i utratę gwarancji na sprzęt.

Koszt ekipy montażowej dla instalacji 10 kW wynosi 3 500-7 000 złotych w zależności od regionu i stopnia skomplikowania dachu. Przy wartości kompletnego zestawu 25 000-35 000 złotych stanowi to 10-20% inwestycji. Samodzielny montaż pozwala zaoszczędzić tę kwotę tylko wtedy, gdy posiadasz umiejętności, czas i odpowiednie narzędzia w przeciwnym razie wydasz pieniądze na sprzęt, który wykorzystasz jednorazowo, lub popełnisz kosztowne błędy wymagające późniejszej naprawy.

Źródła i podstawy prawne

Podstawą prawną montażu mikroinstalacji fotowoltaicznych w Polsce jest ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz.U. 2024 poz. 1361 z późn. zm.) oraz Prawo budowlane (Dz.U. 2024 poz. 725). Normy techniczne dla komponentów i instalacji określają PN-EN 61215, PN-EN 61730, PN-EN 50549-1 oraz Eurokody 1991-1-3 i 1991-1-4. Szczegółowe warunki przyłączenia do sieci publikują operatorzy dystrybucyjni (Tauron Dystrybucja, PGE Dystrybucja, Enea Operator, Energa Operator) w instrukcjach ruchu i eksploatacji sieci dystrybucyjnej. Aktualne ceny komponentów i informacje o certyfikowanych instalatorach dostępne są na stronie rządowej gov.pl/web/energia/fotowoltaika oraz w bazie danych Urzędu Dozoru Technicznego.
