Zestaw 6 kW na blachę trapezową — złóż go sam i odłącz się od drożyzny

Rachunek za prąd znów wyższy, prognozy kolejnych podwyżek nie napawają optymizmem, a Ty właśnie wpadłeś na pomysł, by postawić instalację fotowoltaiczną 6 kW do samodzielnego montażu na blasze trapezowej. To rozsądny trop: taka moc pokrywa roczne zużycie typowego domu (4500-6000 kWh), a blacha trapezowa to jeden z najprostszych dachów pod montaż paneli, bo nie wymaga przebijania poszycia. Poniżej znajdziesz pełen rozkład zestawu, realne wyliczenia oszczędności, kolejność prac na dachu oraz listę pięciu błędów, przez które cały wysiłek może pójść na marne.

• Co dokładnie dostajesz w zestawie 6 kW na blachę trapezową
• Montaż paneli 6 kW na blasze trapezowej krok po kroku
• Ile prądu wyprodukujesz i kiedy zwróci się zestaw 6 kW DIY
• 5 błędów przy samodzielnym montażu fotowoltaiki na blasze trapezowej
• Zestaw 6 kW czy 10 kW kiedy który wybrać
• Kiedy NIE montować samodzielnie zestawu 6 kW

Co dokładnie dostajesz w zestawie 6 kW na blachę trapezową

Serce zestawu stanowi dwanaście paneli o mocy 500 Wp każdy, co razem daje 6 kWp mocy szczytowej. Pojedynczy moduł waży około 27 kg, więc cały „dach" z paneli obciąży konstrukcję mniej więcej 320 kg, a po uwzględnieniu systemu montażowego warto liczyć około 360-400 kg rozłożonych na kilkunastu punktach. Pojedynczy panel ma napięcie w punkcie mocy maksymalnej (Vmpp) rzędu 41 V, co przy łańcuchu z dwunastu modułów daje około 490 V, bezpiecznie mieszcząc się w granicach trójfazowego inwertera.

Inwerter Sofar 6.6KTLX-G3 to trójfazowa jednostka o mocy znamionowej 6,6 kW, sprawności europejskiej 97,5% i dwóch kanałach MPPT, które pozwalają podłączyć panele w dwóch niezależnych łańcuchach. Taki falownik współpracuje z magazynami energii, więc jeśli za rok-dwa zdecydujesz się na baterię, nie musisz wymieniać całego urządzenia. Wbudowany moduł Wi-Fi lub Ethernet umożliwia podgląd produkcji w czasie rzeczywistym z poziomu aplikacji.

System montażowy na blachę trapezową składa się z aluminiowych szyn, śrub dwugwintowych z uszczelką EPDM oraz klem końcowych i środkowych ze stali nierdzewnej. Takie mocowanie nie narusza poszycia dachu, bo śruby wkręca się w górną fałdę blachy, a uszczelka chroni przed wodą. Zgodnie z normą PN-EN 1991-1-3 obciążenie śniegiem w większości regionów Polski wynosi 0,7-1,6 kN/m², a wiatrem do 1,0 kN/m², więc prawidłowo zamontowany zestaw wytrzyma typową zimę.

Rozdzielnica AC/DC oraz zabezpieczenia to osobny temat, ale w dobrym zestawie znajdziesz ograniczniki przepięć typu 1+2 (ochrona przed uderzeniem pioruna i przepięciami łączeniowymi), rozłącznik izolacyjny DC, wyłącznik nadprądowy po stronie AC oraz bezpieczniki topikowe. Bez nich instalacja nie przejdzie odbioru przez zakład energetyczny, a co ważniejsze, może stanowić zagrożenie pożarowe w przypadku zwarcia.

Parametry techniczne zestawu

Cena takiego kompletu oscyluje wokół 10 990 zł brutto. W porównaniu z ofertą „pod klucz" z montażem przez firmę (zwykle 22 000-28 000 zł za 6 kW) oszczędność sięga 40-55%, ale bierzesz na siebie odpowiedzialność za poprawność wykonania i zgodność z przepisami przeciwpożarowymi obowiązującymi od 2024 roku.

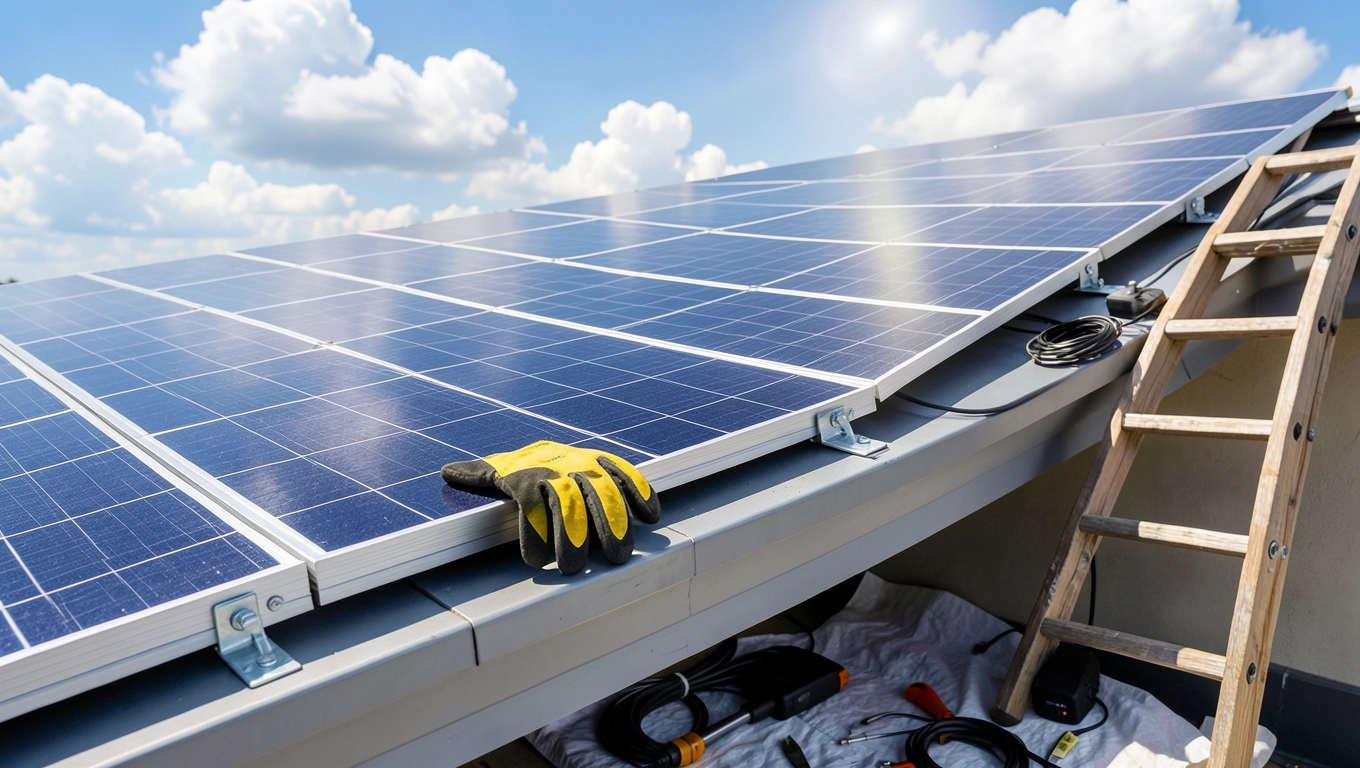

Montaż paneli 6 kW na blasze trapezowej krok po kroku

Pierwszym etapem jest rozmieszczenie paneli na dachu, najlepiej w układzie 3 rzędy po 4 moduły lub 4 rzędy po 3. Najważniejsze, by zachować odstęp minimum 10 cm od krawędzi dachu ze względu na siły ssące wiatru oraz minimum 15 cm między rzędami dla cyrkulacji powietrza, która obniża temperaturę modułów (a każdy stopień powyżej 25°C redukuje sprawność o około 0,35%). Ekspozycja południowa, wschodnia lub zachodnia jest akceptowalna, ale odchylenie od południa o więcej niż 45° zmniejsza produkcję o 8-15% rocznie.

Montaż uchwytów zaczyna się od wyznaczenia linii montażowych na górnych fałdach blachy. Śruby dwugwintowe wkręca się w fałdę przez uszczelkę EPDM, dokręcając momentem 18-22 Nm, co gwarantuje szczelność i brak luzów. Rozstaw szyn zależy od strefy wiatrowej i śniegowej (I, II, III wg PN-EN 1991), ale w praktyce najczęściej stosuje się 1,2-1,5 m. Aluminium nie wymaga konserwacji przez co najmniej 25 lat, a elementy ze stali nierdzewnej A2-70 są odporne na korozję atmosferyczną.

Same panele układa się na szynach i mocuje klemami. Klemy środkowe przytrzymują jednocześnie dwa sąsiednie moduły, co obniża liczbę punktów mocowania i skraca czas pracy. Połóż panele ostrożnie, najlepiej w dwie osoby, by nie uszkodzić szyby hartowanej ani nie zarysować ramki. Każdy panel ma oznaczoną klasę odporności na ogień (zwykle Class C wg IEC 61730), ale to wymóg formalny, a nie gwarancja bezpieczeństwa.

Okablowanie prowadzisz w korytkach kablowych lub peszelach odpornych na UV, najkrótszą drogą do inwertera. Przewody solarne PV1-F 4 mm² wytrzymują napięcie do 1500 V DC, a ich podwójna izolacja chroni przed prądem upływowym. Łącząc panele w łańcuch, pamiętaj o biegunowości: odwrotne podłączenie jednego modułu spowoduje spadek napięcia o napięcie tego modułu, a nie zniszczenie, ale falownik zgłosi błąd i odmówi startu.

Inwerter montujesz w suchym, zacienionym miejscu, najczęściej w garażu lub kotłowni, na wysokości 1,2-1,8 m dla wygodnego odczytu. Podłączenie rozdzielnicy AC wymaga już uprawnień SEP grupy 1 do 1 kV napięcia przemiennego, a pomiary elektryczne (rezystancja izolacji, impedancja pętli zwarcia) wykonuje się miernikiem klasy energetycznej. Bez protokołu pomiarowego zakład energetyczny nie przyjmie zgłoszenia przyłączenia mikroinstalacji.

Uruchomienie sprowadza się do włączenia rozłącznika DC, sprawdzenia napięcia łańcucha (powinno wynosić 480-520 V DC), włączenia wyłącznika AC i uruchomienia inwertera przyciskiem lub przez aplikację. Pierwszy odczyt produkcji pojawia się zwykle po 30-120 sekundach inicjalizacji MPPT. Warto zrobić zdjęcie ekranu lub zrzut z aplikacji jako dowód prawidłowego startu.

Ile prądu wyprodukujesz i kiedy zwróci się zestaw 6 kW DIY

Roczna produkcja instalacji 6 kW w Polsce wynosi od 4800 do 6500 kWh, w zależności od regionu, kąta nachylenia i zacienienia. Dla dachu o nachyleniu 30-35° skierowanego na południe, w centralnej Polsce, realny wynik to około 5500-6000 kWh rocznie. Przy cenie energii z sieci 0,85-1,05 zł/kWh (taryfa G11, koniec 2024) daje to roczną oszczędność rzędu 4900-6300 zł.

Okres zwrotu inwestycji przy cenie zestawu 10 990 zł waha się od 2 do 4 lat w sprzyjających warunkach, ale realistycznie warto liczyć 4-6 lat, uwzględniając spadek sprawności paneli o 0,5% rocznie oraz inflację cen prądu. Po 25 latach nominalnej żywotności paneli (producent gwarantuje 84,8% mocy po tym czasie wg krzywej degradacji) łączny zysk sięga 80 000-120 000 zł.

Produkcja nie rozkłada się równomiernie w ciągu roku. Miesiące od kwietnia do września dają zwykle 70-75% rocznego uzysku, a zimą instalacja pracuje na 10-15% swoich możliwości. To ważne przy planowaniu autokonsumpcji: bez magazynu energii nadwyżki z lata oddajesz do sieci, a zimą kupujesz prąd z powrotem, choć w rozliczeniu net-billingu 1:0,8 wciąż na tym zyskujesz.

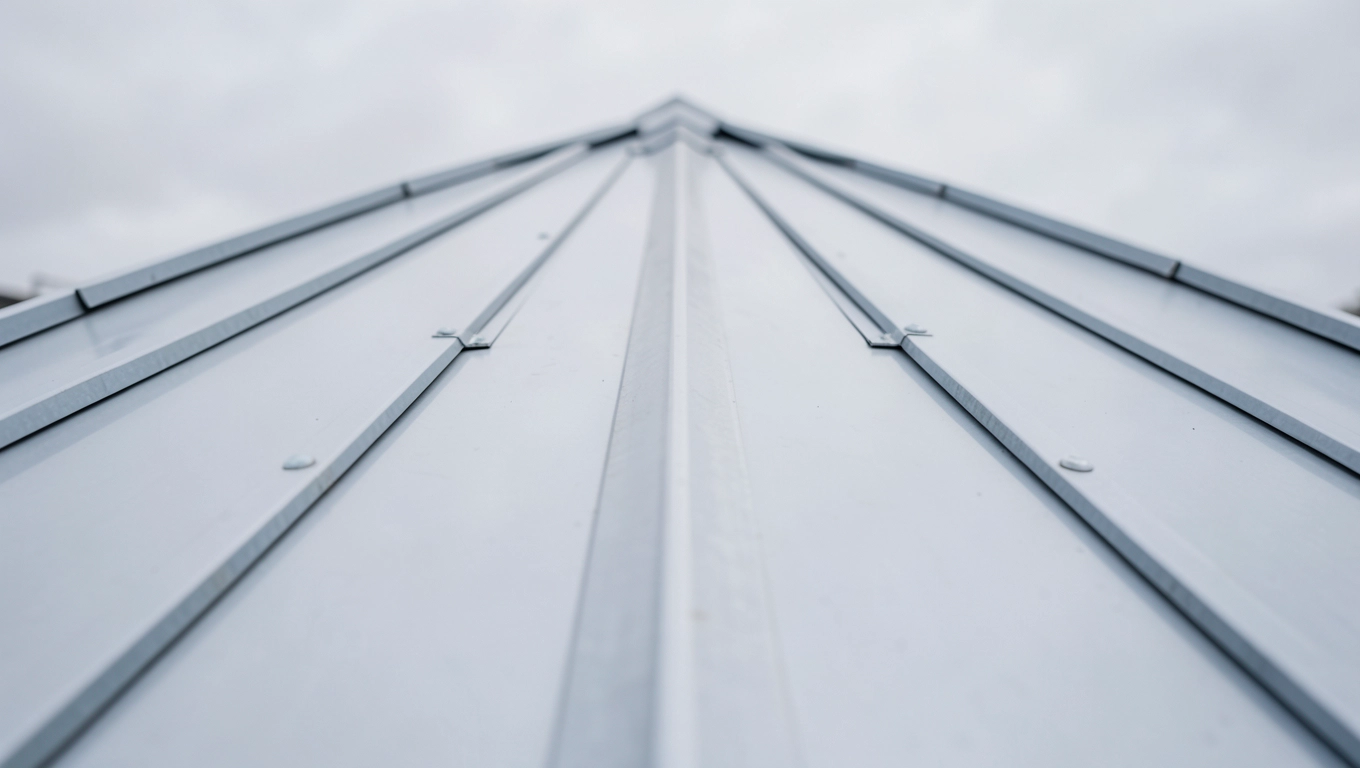

5 błędów przy samodzielnym montażu fotowoltaiki na blasze trapezowej

Pierwszy grzech to zbyt ciasny rozstaw szyn montażowych. Na dachu z blachy trapezowej panele wiatr „ciągnie" do góry siłą sięgającą 1,2 kN/m² w strefie narożnej budynku. Rozstaw szyn powyżej 1,6 m bez dodatkowych klem prowadzi do mikropęknięć ogniw, które obniżają moc o 5-15% w ciągu 3 lat, a gwarancja producenta tego nie pokrywa, bo formalnie panele są nienaruszone.

Drugi błąd to brak uziemienia ram paneli i konstrukcji montażowej. Potencjał elektryczny różni się od ziemi o napięcie wywołane zjawiskiem PID (degradacja indukowana potencjałem), a brak przewodu ochronnego PE sprzyja korozji elektrochemicznej i przebiciom. Uziemienie wykonuje się przewodem LgY 6 mm² do szyny wyrównawczej budynku, a rezystancja uziemienia nie powinna przekraczać 10 Ω.

Trzecia pułapka to niewłaściwe prowadzenie kabli DC. Przewody PV1-F muszą być w peszelach odpornych na UV i chronione przed uszkodzeniami mechanicznymi, zwłaszcza w miejscach przejścia przez krawędź dachu. Pożar instalacji fotowoltaicznej w 2019 r. w Żarach (woj. lubuskie) wynikał właśnie z uszkodzonej izolacji kabla, która żarzyła się pod obciążeniem i zapaliła piankę montażową.

Czwarty błąd to montaż inwertera w nieodpowiednim miejscu: na strychu bez wentylacji lub w szafce bez przepływu powietrza. Trójfazowy falownik traci sprawność powyżej 45°C otoczenia o dodatkowe 1-2%, a w skrajnych przypadkach obniża moc wyjściową (throttling) przy każdym upalnym dniu. Inwerter wymaga 20 cm wolnej przestrzeni wokół radiatora i temperatury poniżej 40°C dla pełnej mocy.

Piąty, najbardziej kosztowny błąd, to brak zgłoszenia do operatora sieci dystrybucyjnej (OSD) przed uruchomieniem. Bez wymiany licznika na dwukierunkowy oraz umowy o świadczenie usług dystrybucji produkujesz prąd „na czarno" i łamiesz prawo energetyczne (art. 9b ustawy Prawo energetyczne). Kara administracyjna sięga 10 000 zł, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru.

Checklist przed zakupem i montażem

• Stan techniczny dachu: brak korozji, solidne mocowanie blachy do krokwi.
• Nośność konstrukcji dachu: minimum 15 kg/m² zapasu po uwzględnieniu paneli i śniegu.
• Ekspozycja i zacienienie: brak wysokich drzew lub kominów rzucających cień przez 4 godziny dziennie.
• Kąt nachylenia dachu: 20-40° to optimum, płaskie dachy wymagają dodatkowej konstrukcji.
• Dostęp do inwertera: suche, zacienione miejsce z wentylacją, najlepiej garaż lub kotłownia.
• Zgłoszenie do OSD: Tauron, PGE, Enea, Energa lub innym, zależnie od operatora.
• Projekt instalacji: schemat elektryczny, obliczenia przekrojów kabli, dobór zabezpieczeń.
• Pomiary po montażu: rezystancja izolacji, impedancja pętli zwarcia, test wyłączników różnicowoprądowych.
• Protokół z próbnego rozruchu: napięcie łańcucha, prąd, moc chwilowa, data i godzina.
• Umowa ubezpieczenia: polisa mieszkaniowa rozszerzona o instalację PV lub osobna polisa dedykowana.

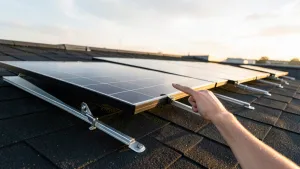

Zestaw 6 kW czy 10 kW kiedy który wybrać

Zestaw 6 kW sprawdza się przy rocznym zużyciu 4500-6500 kWh, co obejmuje większość domów jednorodzinnych bez klimatyzacji centralnej i pompy ciepła. Nadwyżka roczna w przypadku autokonsumpcji sięga 70%, a resztę oddajesz do sieci po niekorzystnym kursie net-billingu. Zestaw 10 kW ma sens, gdy zużywasz powyżej 8000 kWh rocznie lub planujesz w najbliższych latach doinstalować klimatyzację, pompę ciepła albo ładowarkę do auta elektrycznego.

Kiedy NIE montować samodzielnie zestawu 6 kW

Blacha trapezowa w złym stanie technicznym (korozja, łuszczenie powłoki, luźne mocowanie do krokwi) wymaga najpierw remontu dachu, a dopiero potem montażu paneli. Waga 320 kg paneli plus 80 kg systemu montażowego to obciążenie punktowe, które nieremontowana blacha może nie utrzymać przy silnym wietrze.

Dachy o nachyleniu powyżej 45° wymagają dodatkowych wzmocnień montażowych i pracy alpinistycznej, która przy braku uprawnień do pracy na wysokości (Szkolenie SEP + szkolenie wysokościowe) grozi mandatem i poważnym wypadkiem. Norma PN-EN 795 określa wymagania dla systemów asekuracyjnych, a ich brak na dachu dwuspadowym powyżej 8 metrów to proszenie się o kłopoty.

Budynki objęte ochroną konserwatora zabytków nie mogą być modyfikowane wizualnie bez zgody konserwatora. Panele na dachu kamienicy z XIX wieku lub w strefie ochrony krajobrazu kulturowego wymagają indywidualnego projektu i często są odrzucane przez urząd. W takich przypadkach jedynym legalnym rozwiązaniem pozostaje instalacja na gruncie lub dachu budynku gospodarczego.

Źródła danych i przepisy

Parametry techniczne paneli i inwertera zgodne z kartami katalogowymi producentów: JA Solar (norma IEC 61215, IEC 61730) oraz Sofar Solar (normy CE, PN-EN 50549). Obciążenia wiatrem i śniegiem wg PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Wymogi przeciwpożarowe dla instalacji PV powyżej 6,5 kW zgodne z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.) oraz przepisami przeciwpożarowymi obowiązującymi od 2024 r. Procedura przyłączenia mikroinstalacji w art. 7b ustawy o odnawialnych źródłach energii (Dz.U. 2015 poz. 478 z późn. zm.). Normy jakości energii PN-EN 50160. Strony referencyjne: ja-solar.com, sofar.com, gunb.gov.pl, tauron.pl, pgedystrybucja.pl.

Decyzja o samodzielnym montażu powinna uwzględniać Twój realny poziom doświadczenia z pracą na wysokości i elektryką. Zestaw za 11 000 zł nie zwalnia z obowiązku projektu, pomiarów ani zgłoszenia do OSD, a błędy kosztują więcej niż wizyta doświadczonego instalatora. Jeśli masz wątpliwości co do stanu dachu, dostępu do sieci lub kompatybilności komponentów, zacznij od konsultacji z projektantem z uprawnieniami, a montaż zostaw sobie.
