Schemat kreskowy instalacji elektrycznej – jak go czytać i narysować bez błędów
Masz przed sobą projekt rozdzielni albo remont mieszkania i nie wiesz, od czego zacząć? Bez schematu kreskowego instalacji elektrycznej nawet doświadczony fachowiec działa po omacku. Ten artykuł prowadzi od pierwszej kreski na papierze aż po tablicę rozdzielczą w Twoim domu, pokazując nie tylko co narysować, ale przede wszystkim dlaczego właśnie tak.
- Jak czytać schemat kreskowy instalacji elektrycznej krok po kroku
- Symbole na schemacie kreskowym instalacji elektrycznej pełna lista
- Przykład schematu kreskowego instalacji elektrycznej w domu
- Najczęstsze błędy przy rysowaniu schematów kreskowych i jak ich uniknąć
Jak czytać schemat kreskowy instalacji elektrycznej krok po kroku
Schemat kreskowy to graficzna mapa obwodu, w której każdy element oznacza jedno konkretne urządzenie, a każda linia biegnie tylko w jednym, ściśle określonym kierunku prądu. Bez tej mapy instalacja staje się plątaniną przewodów, w której nawet proste szukanie usterki potrafi trwać cały dzień.
Czytanie zaczyna się od lewego górnego rogu, bo tam najczęściej rysuje się źródło zasilania. Potem wzrok przesuwa się wzdłuż linii, od jednego symbolu do następnego. Kluczowa zasada: każda przerwana linia oznacza styk albo zacisk, nigdy „przerwę w dostawie prądu". Gdy widzisz przekreślenie albo małe kółko na końcu kreski, masz do czynienia z punktem przyłączeniowym, nie z błędem rysownika.
Kolejny krok to rozpoznanie gałęzi. W domu jednorodzinnym schemat kreskowy instalacji elektrycznej dzieli się zwykle na obwód oświetleniowy (przekrój 1,5 mm², zabezpieczenie B10 A) oraz obwód gniazdkowy (2,5 mm², zabezpieczenie B16 A). Ta różnica wynika z fizyki: oświetlenie pobiera mało prądu, ale wymaga częstego załączania, natomiast gniazdka obsługują odbiorniki o dużym poborze, jak pralka czy piekarnik.
Numeracja obwodów ułatwia diagnostykę. Każdy obwód otrzymuje swój identyfikator (np. L1, L2, L3 dla faz, N dla przewodu neutralnego, PE dla ochronnego). Dzięki temu elektryk po latach bez problemu ustali, który bezpiecznik odpowiada za salon, a który za łazienkę. Brak numeracji to proszenie się o kłopoty przy pierwszej awarii.
Na końcu schematu znajduje się legenda. To nie ozdoba, lecz obowiązkowy element każdego poprawnego rysunku. Bez legendy odbiorca nie odszyfruje symboli, a sam autor za kilka miesięcy zapomni, co miał na myśli rysując konkretny znacznik.
Podpowiedź praktyka: czytaj schemat z ołówkiem w ręku. Zakreślaj każdy obwód innym kolorem na wydrukowanej kopii. Po takim ćwiczeniu nawet rozbudowana rozdzielnia przestaje wyglądać jak hieroglify.
Pięć typów schematów, które musisz znać
Elektrycy posługują się kilkoma rodzajami rysunków, a każdy z nich rozwiązuje inny problem. Pomylenie ich ze sobą to częsta przyczyna opóźnień na budowie i nieporozumień między projektantem a wykonawcą.
| Typ schematu | Cel | Szczegółowość | Zastosowanie |
|---|---|---|---|
| Funkcjonalny | Pokazuje logikę działania | Niska | Szybkie szkice koncepcyjne |
| Oprzewodowania | Przedstawia połączenia między elementami | Średnia | Produkcja szaf sterowniczych |
| Montażowy | Wskazuje fizyczne rozmieszczenie na ścianie | Wysoka | Montaż w budynku |
| Rozwinięty | Rozdziela obwód na pojedyncze fazy pracy | Średnia | Diagnostyka automatyki |
| Ideowy | Tłumaczy zasadę działania bez detali | Bardzo niska | Dokumentacja poglądowa |
Schemat ideowy sprawdza się przy rozmowie z inwestorem, który nie jest elektrykiem. Schemat montażowy natomiast wchodzi do rąk ekipy montującej gniazdka i korytka. Każdy z nich rysuje się w innym programie, najczęściej w AutoCAD lub QElectroTech, a w mniejszych firmach wciąż jeszcze odręcznie, na kratkowanym papierze.
Podstawowe zasady rysowania
Norma PN-HD 60364-1 porządkuje zasady tworzenia dokumentacji elektrycznej i wymaga, by każdy obwód miał jednoznaczną numerację oraz wyraźne oznaczenie przewodów. W praktyce oznacza to, że rysunek bez numeracji faz nie przejdzie odbioru w zakładzie energetycznym.
- Styki rysuje się w stanie bezprądowym, bo tak pracują w rzeczywistości.
- Elementy rozmieszcza się zgodnie z kierunkiem przepływu prądu, od zasilania w lewo do odbiornika w prawo.
- Przewody oznacza się kolorem zgodnym z ich funkcją: brązowy lub czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla ochronnego.
- Każdy symbol opatruje się opisem, np. „K1 stycznik oświetlenia klatki".
- Linie rysuje się prostopadle lub pod kątem 45°, bez łuków i ozdobników.
Tych pięć reguł obowiązuje od dziesięcioleci i nic nie wskazuje, by miały się zmienić. Zanim zaczniesz rysować pierwszy obwód, zapamiętaj je jak alfabet. Bez alfabetu nie napiszesz słowa, bez tych zasad nie narysujesz schematu, który zrozumie ktoś inny.
Symbole na schemacie kreskowym instalacji elektrycznej pełna lista
Symbole stanowią słownik, którym posługuje się cała branża. Norma IEC 60617 ujednolica ich kształt, dzięki czemu schemat narysowany w Warszawie zrozumie fachowiec z Lizbony. Poniższa tabela zawiera te oznaczenia, z którymi stykasz się najczęściej przy domowych instalacjach elektrycznych.
| Symbol | Nazwa | Opis |
|---|---|---|
| Kółko z krzyżykiem | Lampa | Punkt oświetleniowy |
| Dwa krótkie odcinki pod kątem | Gniazdo 230 V | Punkt przyłączenia odbiornika |
| Prostokąt z przekątną | Wyłącznik jednobiegunowy | Sterowanie jednym obwodem |
| Prostokąt z dwoma przekątnymi | Wyłącznik schodowy | Sterowanie z dwóch miejsc |
| Prostokąt z trzema przekątnymi | Wyłącznik krzyżowy | Sterowanie z trzech lub więcej miejsc |
| Trójkąt z kreską | Różnicowoprądowy (RCD) | Ochrona przeciwporażeniowa |
| Prostokąt z linią falistą | Bezpiecznik topikowy | Zabezpieczenie nadprądowe |
| Okrąg z literą M | Silnik | Napęd elektryczny |
Kolory izolacji kabli to osobna, równie ważna część słownika. Przewód fazowy (L) ma kolor brązowy lub czarny, neutralny (N) niebieski, ochronny (PE) żółto-zielony. Pomylenie N z PE grozi porażeniem, dlatego w żadnym obwodzie nie wolno używać żółto-zielonego przewodu jako roboczego.
Przewody i kable co kryje się za oznaczeniami
Na polskim rynku najczęściej spotykasz kable typu YKY (z żyłą miedzianą, izolacją PVC, powłoką PVC) oraz YDY (płaski, do układania pod tynkiem). Do instalacji domowej sięga się zwykle po YDYp 3×2,5 mm² do gniazdek i YDYp 3×1,5 mm² do oświetlenia. Aluminium w budownictwie mieszkaniowym praktycznie wyszło z użycia, choćby z powodu większej rezystywności (0,028 Ω·mm²/m wobec 0,017 dla miedzi) i skłonności do utleniania.
| Cecha | Miedź | Aluminium |
|---|---|---|
| Przewodność | Wysoka | Niższa o ok. 60% |
| Elastyczność | Bardzo dobra | Ograniczona, łamliwa |
| Odporność na korozję | Wysoka | Średnia, utlenia się |
| Masa | Cięższa | Lżejsza o ok. 30% |
| Cena (orientacyjna, 2024) | około 8-12 zł/m za YDY 3×2,5 | około 4-6 zł/m za ekwiwalent |
| Zastosowanie dziś | Dominujące w domach | Linie napowietrzne, duże przekroje |
Przewody sztywne (drut) stosuje się w ścianach, ponieważ łatwo prowadzi się je w rurkach instalacyjnych. Przewody elastyczne (linka) trafiają tam, gdzie wymagana jest giętkość: do ruchomych elementów, lamp wiszących na łańcuchu, podłączeń urządzeń. Norma dopuszcza oba rozwiązania, lecz każde w swoim miejscu.
Elementy zabezpieczające i łączniki
Bezpiecznik topikowy (korkowy) działa na zasadzie topienia się wkładki przy prądzie przekraczającym wartość znamionową. Wyłącznik nadmiarowy (instalacyjny) realizuje tę samą funkcję, lecz mechanicznie i wielokrotnie. Różnicowoprądowy (RCD) porównuje prąd wpływający i wypływający; jeśli różnica przekroczy 30 mA, odcina zasilanie w ciągu kilkudziesięciu milisekund, chroniąc życie.
Łączniki oświetleniowe różnią się liczbą klawiszy i sposobem sterowania. Świecznikowy obsługuje jeden obwód z jednego miejsca, schodowy pozwala włączać światło z dwóch końców klatki schodowej, a krzyżowy rozbudowuje układ o trzecie, czwarte i kolejne miejsca. W domu jednorodzinnym schemat kreskowy instalacji elektrycznej przewiduje najczęściej wyłączniki schodowe na korytarzach i krzyżowe na schodach wielobiegowych.

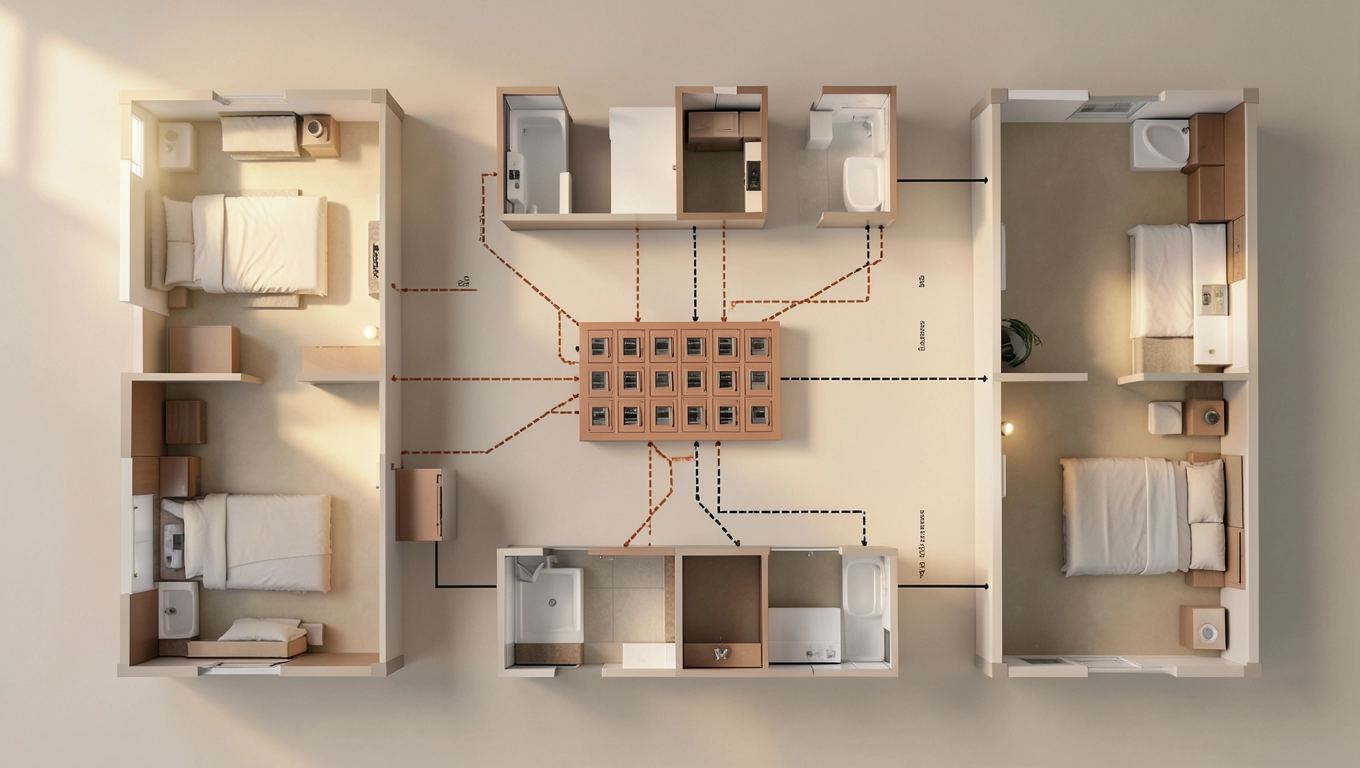

Przykład schematu kreskowego instalacji elektrycznej w domu
Weźmy konkretny przypadek: dom parterowy o powierzchni 110 m², z trzema pokojami, kuchnią, łazienką i garażem. Taki metraż wymaga rozdzielni głównej z co najmniej dwunastoma modułami oraz podziału na osiem do dziesięciu obwodów. Poniżej znajdziesz opis krok po kroku, jak taki schemat powstaje.
Zacznij od wykazu obwodów. W naszym przykładzie przewidujemy: oświetlenie salonu, oświetlenie kuchni, oświetlenie sypialni, oświetlenie łazienki, gniazda salonu, gniazda kuchni, gniazda sypialni, oddzielny obwód pralki, oddzielny obwód piekarnika i obwód garażu. Każdy z nich dostaje własny bezpiecznik B10 lub B16 A oraz, w przypadku pomieszczeń mokrych, wyłącznik różnicowoprądowy 30 mA.
Jak rozmieścić gniazdka i oświetlenie
W pokojach gniazda rozmieszcza się co 2,5-3 metry wzdłuż ściany, na wysokości 30 cm od podłogi. W kuchni potrzebne gniazdo nad blatem (110 cm), oddzielne dla lodówki, zmywarki i okapu. Łazienka wymaga stref: strefa 0 to wnętrze wanny, strefa 1 to przestrzeń nad nią (tu montuje się wyłącznie oprawy 12 V), strefa 2 sięga 60 cm od wanny, a dopiero w strefie 3 można instalować zwykłe gniazda z klapką.
Oświetlenie planuje się w trzech warstwach: ogólne (plafoniera w centrum), punktowe (kinkiet przy łóżku) i akcentowe (taśmy LED nad blatem). Każda warstwa ma własny wyłącznik, a przy schodach lub długim korytarzu dobiera się łącznik schodowy albo krzyżowy. Takie podejście porządkuje schemat kreskowy instalacji elektrycznej i ułatwia późniejszą diagnostykę.
Tablica rozdzielcza i zabezpieczenia
Wewnątrz rozdzielni montuje się wyłącznik główny, rozłącznik izolacyjny, ogranicznik przepięć (typ 1 + typ 2) oraz rzędy bezpieczników i wyłączników różnicowoprądowych. Normowy podział przewiduje, by jeden RCD nie obsługiwał więcej niż trzy obwody, ponieważ zbyt duża grupa zwiększa ryzyko fałszywych zadziałań i utrudnia lokalizację usterki.
Oto przykładowe zestawienie obwód przekrój zabezpieczenie dla naszego domu:
| Obwód | Przekrój kabla | Zabezpieczenie nadprądowe | Zabezpieczenie różnicowoprądowe |
|---|---|---|---|
| Oświetlenie | 1,5 mm² | B10 A | RCD 30 mA, AC |
| Gniazda standardowe | 2,5 mm² | B16 A | RCD 30 mA, AC |
| Pralka / zmywarka | 2,5 mm² | B16 A | RCD 30 mA, AC |
| Piekarnik elektryczny | 4 mm² | B25 A | RCD 30 mA, AC |
| Bojler / podgrzewacz wody | 2,5 mm² | B20 A | RCD 30 mA, AC |
| Garaż / warsztat | 2,5 mm² | B16 A | RCD 30 mA, A |
Najczęstsze błędy przy rysowaniu schematów kreskowych i jak ich uniknąć
Początkujący rysownicy powtarzają zaskakująco podobne błędy. Warto je poznać zanim usiądziesz nad pierwszym projektem, bo każdy z nich kosztuje czas, pieniądze, a czasem i bezpieczeństwo.
Błąd 1: brak numeracji obwodów
Schemat bez numeracji wygląda pozornie przejrzyście. Po pół roku wraca do niego inny elektryk i nie potrafi ustalić, który bezpiecznik odcina dany pokój. Rozwiązanie jest proste: każdy obwód opatruj etykietą, np. „Obwód 5 gniazda salonu". Numeracja idzie w parze z opisem w rozdzielni, więc żadna informacja się nie gubi.
Błąd 2: mylenie przewodu neutralnego z ochronnym
Przewód N (niebieski) i PE (żółto-zielony) pełnią różne funkcje. N jest częścią obwodu roboczego, PE odprowadza prąd w razie awarii. Połączenie ich w jednym punkcie (mostkowanie) niweczy działanie RCD. Jeśli na schemacie kreskowym instalacji elektrycznej widać krótką kreskę łączącą te dwa przewody w gnieźdku, to znak, że projekt wymaga poprawy.
Błąd 3: za mało obwodów
Ciasnota obwodów to plaga oszczędnych projektów. Dwadzieścia gniazdek podpiętych pod jeden bezpiecznik B16 A wygląda dobrze na papierze, ale w praktyce kończy się notorycznym wybijaniem bezpiecznika przy włączeniu odkurzacza i czajnika jednocześnie. Norma IEC zaleca, by jeden obwód gniazdkowy obejmował nie więcej niż osiem do dziesięciu punktów.
Błąd 4: brak ochrony przeciwprzepięciowej
Współczesne domy pełne są elektroniki wrażliwej na skoki napięcia: komputery, telewizory, sterowniki pomp ciepła. Schemat bez ogranicznika przepięć (SPD) pozostawia tę elektronikę bez osłony. Burza z piorunem w okolicy potrafi w jednej chwili zniszczyć sprzęt za kilkadziesiąt tysięcy złotych. Montaż SPD typu 1+2 kosztuje kilkaset złotych i zajmuje kilka modułów w rozdzielni.
Błąd 5: ignorowanie selektywności zabezpieczeń
Selektywność oznacza, że przy zwarciu odcina zasilanie tylko bezpiecznik najbliższy usterce, nie cały dom. Zapewnia się ją przez odpowiedni dobór charakterystyk (B, C, D) oraz prądów znamionowych. Brak selektywności widać po tym, że zadziała bezpiecznik główny zamiast obwodowego, a wtedy cały dom pogrąża się w ciemności.
Błąd 6: rysowanie „na oko"
Skala rysunku musi odpowiadać rzeczywistości. Linia oznaczająca 10 m kabla nie może wyglądać tak samo jak linia oznaczająca 1 m. Bez skali wykonawca albo kupi za dużo przewodu (strata pieniędzy), albo za mało (przerwa w pracy). Proporcje utrzymuj według arkusza A3 z podziałką 1:50 lub 1:100.
Uwaga: schemat, który ma służyć nie tylko autorowi, wymaga legendy, skali i metryki. Pominięcie któregokolwiek z tych elementów dyskwalifikuje dokumentację w oczach inspektora nadzoru budowlanego.
Narzędzia, które ułatwiają pracę
Dawniej wystarczał ołówek, gumka i kratkowany papier. Dziś realia wyglądają inaczej. AutoCAD pozostaje standardem w biurach projektowych, lecz dla domowego majsterkowicza wystarczy QElectroTech (darmowy, z biblioteką symboli zgodnych z IEC). Bardziej zaawansowane projekty powstają w SEE Electrical lub WSCAD, które oferują automatyczne numeracje i raporty materiałowe.
Przy wyborze programu zwróć uwagę na trzy rzeczy: możliwość eksportu do PDF bez zniekształceń, wbudowaną bibliotekę symboli oraz funkcję automatycznego tworzenia zestawień materiałów. Te trzy cechy oszczędzają godziny pracy i eliminują ręczne pomyłki przy opisywaniu kabli.
Checklista „Co zabrać na pomiary i odbiór"
Gdy schemat jest gotowy, pora na sprawdzenie instalacji w terenie. Lista poniżej pomoże Ci niczego nie zapomnieć podczas pierwszego uruchomienia.
- Miernik impedancji pętli zwarcia (do 2000 Ω, rozdzielczość 0,01 Ω)
- Miernik rezystancji izolacji (napięcie probiercze 500 V DC)
- Miernik RCD (czas zadziałania i prąd różnicowy)
- Miernik kolejności faz (przy zasilaniu trójfazowym)
- Latarka, próbnik napięcia, zestaw śrubokrętów izolowanych
- Wydrukowany schemat kreskowy instalacji elektrycznej w folii ochronnej
- Długopis, notes, aparat fotograficzny w telefonie
Rada praktyka: po zakończeniu pomiarów natychmiast nanieś na schemat wszystkie odstępstwa od projektu. Późniejsze uzupełnianie z pamięci mija się z celem, bo detale umykają szybciej, niż myślisz.
Który schemat wybrać? Schemat decyzyjny
Zanim usiądziesz do rysowania, odpowiedz na trzy pytania. Po pierwsze: czy dokumentacja idzie do urzędu, czy tylko do ekipy montażowej? Po drugie: czy chcesz pokazać zasadę działania, czy fizyczne rozmieszczenie elementów? Po trzecie: czy odbiorca zna symbolikę IEC, czy potrzebuje rysunku poglądowego?
Gdy idziesz do urzędu, potrzebujesz schematu montażowego z pełną numeracją i obliczeniami. Dla ekipy na budowie najlepiej sprawdza się schemat oprzewodowania. Inwestorowi pokaż schemat ideowy, na którym bez trudu zrozumie, skąd dokąd płynie prąd. Połączenie tych trzech wersji daje komplet, który zadowoli każdego.
Schemat kreskowy instalacji elektrycznej pozostaje najczytelniejszą formą przekazu technicznego w tej branży. Bez niego ani montaż, ani diagnostyka, ani rozbudowa nie obejdą się bez nerwów. Z nim nawet skomplikowana rozdzielnia z dwudziestoma obwodami pozostaje zrozumiała po jednym wieczorze z notesem. Warto więc poświęcić czas na naukę symboli, zasad rysowania i programów, bo ta inwestycja zwraca się przy każdej kolejnej naprawie i rozbudowie.
Źródła danych i norm: PN-HD 60364-1:2010 „Instalacje elektryczne niskiego napięcia", norma IEC 60617 „Symbole graficzne na schematach", raporty SEP „Warunki techniczne, jakim powinny odpowiadać instalacje elektryczne", cenniki producentów kabli i osprzętu (katalogi online, 2024). Aktualizacja artykułu: październik 2024.
