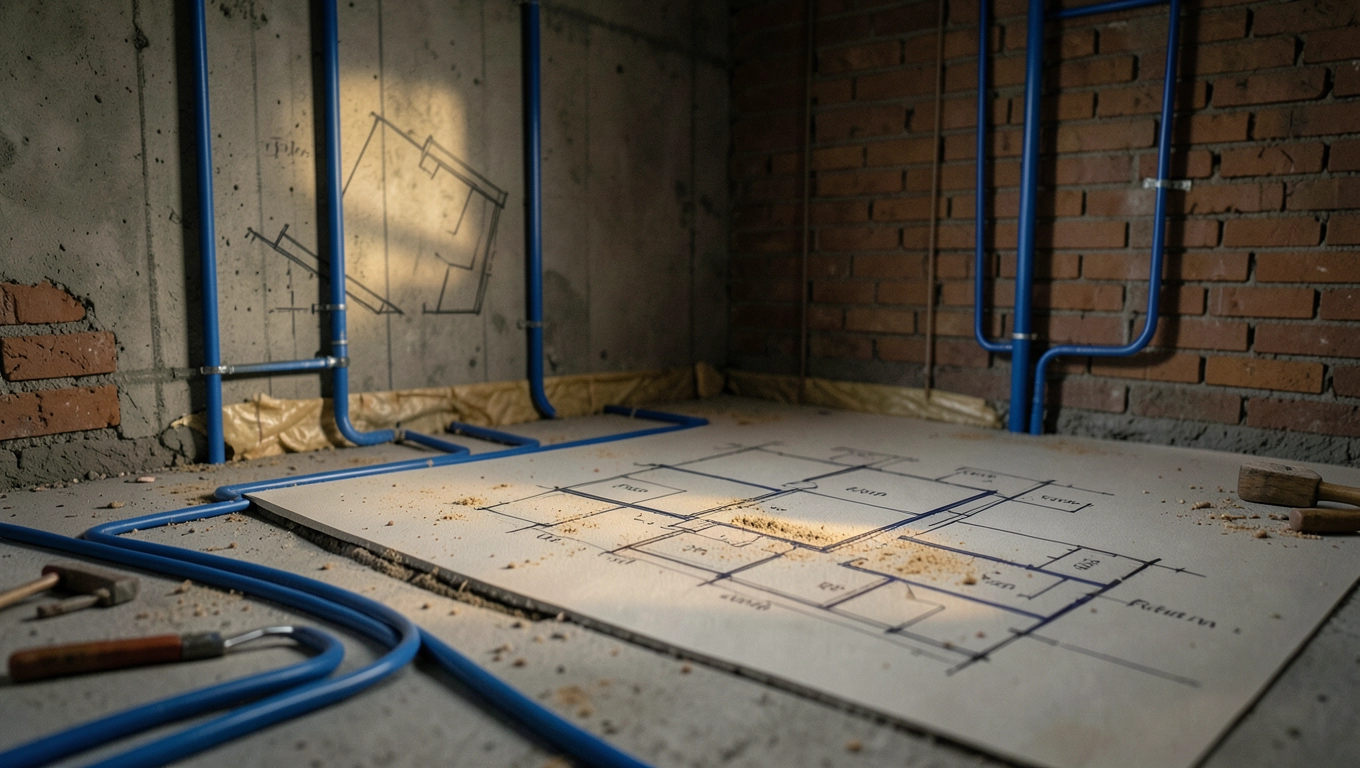

Rzut instalacji wod kan jak na dłoni

Masz przed sobą ściany w stanie surowym i pustą działkę, a za kilka miesięcy w kranie ma popłynąć woda, a w sedesie zniknąć nieczystości. Rzut instalacji wod kan to pierwszy dokument, w którym dom z rysunku architekta zaczyna oddychać jako działający organizm, jeszcze zanim ktokolwiek wbije łopatę w ziemię. W tej publikacji dostaniesz konkretny przewodnik po projekcie, montażu i odbiorze instalacji wodno-kanalizacyjnej, rozpisany etapami z liczbami, normami i pułapkami, które kosztują tysiące złotych, gdy wychodzą po wylewce.

• Od czego zacząć, zanim wejdzie hydraulik
• Projekt wod-kan, czyli co dokładnie rysuje projektant
• Przyłącze wody do domu, wodomierz i pomieszczenie techniczne
• Projekt kanalizacji z pionami i rewizjami
• Błędy na rzucie wod kan i ich koszt
• Dobór rur: PEX, PP, wielowarstwowe, PVC
• Montaż krok po kroku
• Próby i odbiór instalacji
• Planowanie rozbudowy przy stanie surowym
• Najczęstsze pytania inwestorów
• Rzut instalacji wod kan jako dokument dla wykonawcy

Od czego zacząć, zanim wejdzie hydraulik

Pięć obszarów trzeba mieć rozrysowanych, zanim ekipa przekroczy próg. Bez nich rzut instalacji wod kan staje się improwizacją, a każda zmiana po wylewce to kucie posadzki i nowe kafelki.

• Inwentaryzacja punktów poboru wody i odpływów w każdym pomieszczeniu.
• Rzut z urządzeniami sanitarnymi z naniesionymi osiami i odległościami od ścian.
• Ustalenie średnic podejść kanalizacyjnych i tras prowadzenia rur.
• Lokalizacja pomieszczenia technicznego z dostępem serwisowym.
• Decyzja o układzie: trójnikowym czy rozdzielaczowym.

90% kosztów poprawek na budowach to przekładanie odpływów po wylewkach. sedes przesunięty o 40 cm to nie rysunek, to rozbiórka i nowe przyłącze kanalizacyjne. Dlatego warto spędzić jeden wieczór nad kartką i laptopem więcej, niż potem żałować tygodnia remontu.

Zasada praktyczna: narysuj łazienkę w skali 1:50 na kartce milimetrowej. Ustaw symbole prysznica, wanny, umywalki i wc w realnych odległościach. Dopiero wtedy zobaczysz, czy między osią miski a ścianą zostało choćby 20 cm na stelaż podtynkowy.

Projekt wod-kan, czyli co dokładnie rysuje projektant

Projekt instalacji wodno-kanalizacyjnej w domu to nie jedna kartka, lecz pakiet: rzut każdej kondygnacji z rurami, rozwinięcie pionów, schemat rozdzielacza i zestawienie materiałowe. Dobry projekt zawiera średnice, spadki, długości odcinków i odwołania do norm PN-EN 806 dla wody oraz PN-EN 12056 dla kanalizacji grawitacyjnej.

Schemat rozdzielacza pokazuje, ile obwodów wychodzi z rozdzielacza i który obsługują: kuchnię, łazienkę na parterze, łazienkę na piętrze, pralkę, ogród. Każdy obwód ma swoją średnicę (najczęściej 16 lub 20 mm dla PEX) i zawór odcinający. Dzięki temu awaria baterii w kuchni nie odcina wody w prysznicu na piętrze.

Układ trójnikowy vs rozdzielaczowy

Przy domu 140 m² z dwiema łazienkami i kuchnią na parterze oraz sypialniami z łazienką na piętrze rozdzielacz wygrywa. Dlatego że przy dwóch jednoczesnych prysznicach ciśnienie w układzie trójnikowym spadnie z 3,5 do 2 bar, a prysznic zamieni się w letni strumień. Układ rozdzielaczowy utrzymuje 3 bary niezależnie od liczby otwartych baterii, bo każdy obwód ma własną drogę zasilania.

Przykład: łazienka 6 m²

W łazience 6 m² typowy rozkład obejmuje prysznic 90×90 w rogu, umywalkę 60 cm na ścianie bocznej, wc na ścianie naprzeciwko drzwi oraz pralkę pod blatem. Odpływ prysznica DN50, umywalki DN32 lub DN40, wc DN110. Podejście kanalizacyjne do wc prowadzone po najkrótszej trasie do pionu, ze spadkiem 2-3%, czyli 2-3 cm na metr rury. Przy 4 metrach trasy spadek wynosi 8-12 cm, co trzeba uwzględnić w grubości posadzki.

Błąd z praktyki: przesunięcie sedesu o 2 metry od pionu wymusza podniesienie posadzki o dodatkowe 6 cm, bo spadek musi zostać zachowany na całej długości. W starym domu z niskim stropem to często rezygnacja z ogrzewania podłogowego w łazience.

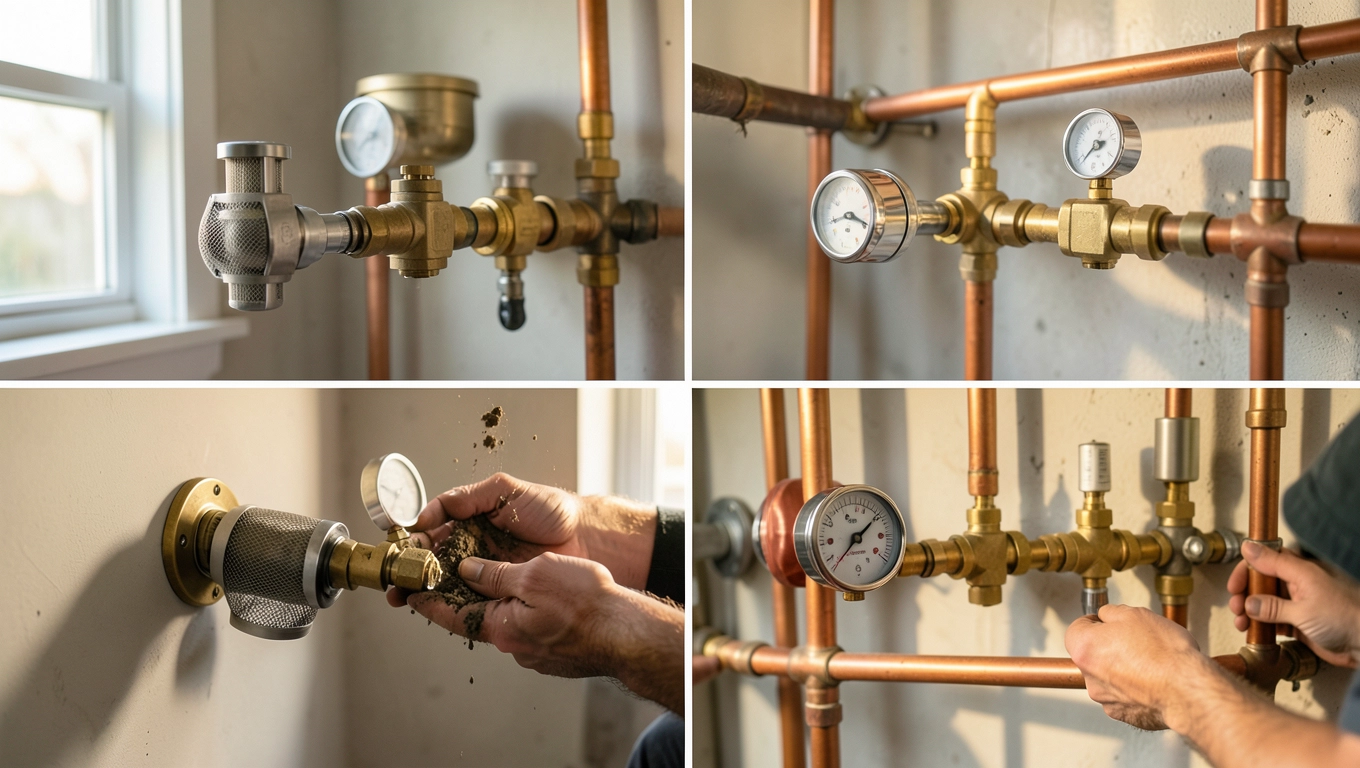

Przyłącze wody do domu, wodomierz i pomieszczenie techniczne

Za wodomierzem armatura idzie w ściśle określonej kolejności, bo każdy element chroni następny. Kolejność: zawór odcinający, filtr siatkowy, reduktor ciśnienia, zawór antyskażeniowy. Filtr siatkowy zatrzymuje piasek i rdzawe drobiny z wodociągu, które inaczej osadzają się w zaworach baterii. Reduktor obniża ciśnienie z miejskich 6-8 bar do roboczych 3-4 bar, bo wyższe ciśnienie niszczy uszczelnienia i skraca żywotność baterii nawet o 40%.

Zawór antyskażeniowy (klasa EA według PN-EN 1717) zapobiega cofnięciu się wody z instalacji do sieci wodociągowej, co ma znaczenie przy podłączeniu węża ogrodowego zanurzanego w basenie. Bez tego zaworu wodociąg może żądać wymiany wodomierza na koszt inwestora po pierwszej kontroli.

Checklista pomieszczenia technicznego (10 punktów)

• Odpływ podłogowy DN50 z syfonem suchym (zapobiega wysychaniu).
• Gniazdo 230 V z uziemieniem dla pompy cyrkulacyjnej CWU.
• Wentylacja grawitacyjna 160 mm lub mechaniczna 100 m³/h.
• Dostęp serwisowy minimum 60 cm przed rozdzielaczem.
• Oświetlenie min. 200 lux (LED 12 W, barwa dzienna).
• Zawór odcinający na wejściu i wyjściu rozdzielacza.
• Manometr kontrolny do próby ciśnieniowej.
• Tablica informacyjna z schematem rozdzielacza.
• Podłoga z spadkiem 1% do odpływu (na wypadek awarii).
• Miejsce na filtr mechaniczny z wymiennym wkładem.

Cyrkulacja CWU (ciepłej wody użytkowej) ma sens przy łazience na piętrze oddalonej o więcej niż 6 metrów od podgrzewacza. Pompa cyrkulacyjna o mocy 25-35 W przetłacza wodę przez pętlę cyrkulacyjną, dzięki czemu po odkręceniu prysznica nie czeka się 45 sekund na ciepłą wodę. Straty ciepła wynoszą 5-8% dziennego zużycia energii na podgrzewanie, więc w domu z jedną łazienką na parterze cyrkulacja się nie opłaca.

Projekt kanalizacji z pionami i rewizjami

Kanalizacja wewnętrzna to system grawitacyjny, który działa tylko wtedy, gdy spadki i średnice są dobrane do przepływu. Zasada minimum to spadek 2% dla rur DN110 (miska wc, pion główny) oraz 3% dla podejść DN50 (podejścia do umywalek i prysznica). Przy spadku poniżej 1,5% osady nie spływają i zatykają rurę w ciągu 2-3 lat.

Rewizje (czyszczaki) montuje się u podstawy każdego pionu, przed wejściem rury w strop oraz na załamaniach trasy powyżej 45°. Otwarcie rewizji powinno być możliwe bez kucia, dlatego lokalizuje się ją za stelażem podtynkowym lub w szachtcie instalacyjnym z drzwiczkami rewizyjnymi 300×400 mm.

Wywiewka kanalizacyjna to rura pionowa DN110 wyprowadzona 60 cm ponad połać dachu, zakończona daszkiem. Usuwa opary i zapobiega wysysaniu wody z syfonów przy spływie wody z wc na niższej kondygnacji. Bez wywiewki przy każdym spuszczeniu wody w łazience na parterze słychać bulgotanie w syfonach na piętrze, a po kilku miesiącach syfon w umywalce może wyschnąć, bo woda zostanie wyssana przez podciśnienie.

Błędy na rzucie wod kan i ich koszt

Rzut instalacji wod kan to dokument, w którym błędy kosztują najwięcej. Korekta po wylewce to nie poprawka na rysunku, lecz kucie betonu, wymiana rur i ponowne układanie płytek. Oto trzy błędy, które widywałem najczęściej.

Błąd pierwszy: zbyt niskie prowadzenie rur ciepłej wody w posadzce. Rura PEX 20 mm prowadzona w izolacji 9 mm ma średnicę zewnętrzną 38 mm. Jeśli izolacja termiczna styropianem ma tylko 5 cm, a na tym leży wylewka 6 cm, to rura ciepłej wody grzeje posadzkę i traci 20-30% ciepła. Efekt: dłuższy czas oczekiwania na ciepłą wodę przy baterii odległej o 5 m, bo woda w rurze wystudza się o 3-4°C na każdy metr trasy bez cyrkulacji.

Błąd drugi: brak syfonu na podejściu pralki w kuchni. Syfon zamyka się wodą i zapobiega wydostawaniu się odorów z kanalizacji. Bez syfonu zapach gnijącego tłuszczu z pionu wchodzi do szafki pod zlewem po każdym spuszczeniu wody w wc na piętrze.

Błąd trzeci: za mała średnica podejścia do prysznica typu deszczownica. Deszczownica wypływa 15-20 l/min, a standardowe podejście DN50 odprowadza maks. 30 l/min przy spadku 3%. Wystarcza to na styk, ale przy zatkaniu syfonu włosami przepływ spada o połowę i woda stoi w brodziku. Rozwiązaniem jest DN50 z syfonem o przepływie 36 l/min lub podejście DN75 dla bezbrodzikowych odpływów liniowych.

Przed wylewką zrób zdjęcia każdej rury telefonem z włączoną geolokalizacją. Po 5 latach, gdy trzeba wiercić w posadzce pod nowy słupek, fotka z metadanymi GPS wskaże trasę rury co do centymetra.

Dobór rur: PEX, PP, wielowarstwowe, PVC

Dobór materiału rur zależy od zastosowania, temperatury i ciśnienia roboczego. Woda zimna (do 25°C) i ciepła (do 60°C) w instalacji domowej wymaga różnych materiałów w różnych miejscach.

Dla wody pitnej w domu wybór pada na PEX-AL-PEX lub PP-R. PEX-AL-PEX ma warstwę aluminium, która blokuje dyfuzję tlenu do wody i chroni stalowe elementy armatury przed korozją. PP-R jest tańszy i sztywniejszy, ale montaż trwa dłużej, bo każde połączenie wymaga zgrzewarki (ok. 280-450°C przez 20-30 sekund).

Dla kanalizacji wewnętrznej HT wygrywa z PVC w budynkach mieszkalnych, bo lepiej tłumi dźwięk spływającej wody (różnica 6-8 dB w pomieszczeniu poniżej). W ściance karton-gips przy sypialni to odczuwalna zmiana komfortu. Rury HT mają ścianki grubsze (3,4 mm dla DN110 vs 3,0 mm dla PVC) i wyższą gęstość, co pochłania drgania.

Montaż krok po kroku

Montaż instalacji wodno-kanalizacyjnej w domu dzieli się na sześć logicznych etapów, z których każdy zamyka się kontrolą jakości.

1. Wytyczenie tras na ścianach i posadzkach markerem, w tym osie urządzeń.
2. Montaść uchwytów i klipsów mocujących rury co 50 cm dla PEX i co 100 cm dla PVC.
3. Prowadzenie kanalizacji (najpierw) i izolacja akustyczna matą 5 mm.
4. Prowadzenie wody zimnej i ciepłej w peszelach ochronnych, izolacja termiczna rur ciepłej wody.
5. Próba ciśnieniowa instalacji wodnej (10 bar przez 30 minut, spadek maks. 0,2 bar).
6. Próba szczelności kanalizacji (zalanie wodą na 24 godziny, kontrola połączeń).

Koordynacja z elektryką jest kluczowa na etapie wytyczania, bo rury wody i przewody elektryczne mają strefy ochronne. Przewód elektryczny 230 V musi biec min. 30 cm od rur ciepłej wody (odległość wynika z nagrzewania izolacji przewodu). Rury kanalizacyjne i elektryka nie mogą krzyżować się w posadzce bez przekładki termicznej.

Koordynacja z ogrzewaniem podłogowym: rury ogrzewania podłogowego mają średnicę 16-20 mm i są rozmieszczone co 15-20 cm. Rury podejściowe do grzejników i kanalizacja muszą omijać te pętle, bo przebicie rury PEX w wylewce to wyciek ukryty w stropie, niewidoczny przez tygodnie.

Próby i odbiór instalacji

Próba ciśnieniowa instalacji wodnej to obowiązek wynikający z PN-EN 806 oraz z warunków gwarancji producentów rur. Parametry: ciśnienie próbne 1,5× ciśnienia roboczego (zwykle 10 bar dla wody), czas próby 30 minut dla PEX/PP, 60 minut dla stali. Manometr klasy 1,6 z certyfikatem. Spadek ciśnienia nie może przekroczyć 0,2 bar w ciągu 30 minut. Po próbie sporządza się protokół z odczytami co 5 minut.

Próba kanalizacji polega na napełnieniu pionu wodą do poziomu rzędnej najwyżej położonego urządzenia i obserwacji przez 24 godziny. Wszystkie połączenia kielichowe, kolana i rewizje sprawdza się wizualnie. Wyciek objawia się kroplami lub wilgocią na rurze.

Checklista odbioru (10 punktów)

• Protokół próby ciśnieniowej z manometrem i podpisem wykonawcy.
• Protokół próby szczelności kanalizacji.
• Schemat rozdzielacza z opisem obwodów (naklejka na drzwiczkach).
• Zestawienie materiałowe z atestami (PEX, PP, zawory).
• Dokumentacja fotograficzna tras rur przed wylewką.
• Schemat lokalizacji rewizji kanalizacyjnych.
• Certyfikat zaworu antyskażeniowego (klasa EA).
• Karta gwarancyjna producenta rur (5-10 lat).
• Instrukcja obsługi rozdzielacza i zaworów odcinających.
• Dane kontaktowe wykonawcy z numerem uprawnień.

Po odbiorze inwestor powinien otrzymać teczkę z dokumentami: projekt powykonawczy, protokoły prób, atesty materiałowe i schemat rozdzielacza. Bez tych dokumentów ubezpieczyciel może odmówić wypłaty odszkodowania za szkodę wodną, a gwarancja producenta rur jest nieważna.

Planowanie rozbudowy przy stanie surowym

W domu na lata warto zostawić rezerwy, które kosztują grosze przy budowie, a potem są nie do wykonania bez kucia ścian.

• Dodatkowy obwód z rozdzielacza zakończony zaślepką pod przyszłą baterię w ogrodzie.
• Podejście kanalizacyjne DN50 z zaślepką w pomieszczeniu pralni (na przyszłą suszarkę kondensacyjną).
• Rozdzielacz o 2 obwody większy niż aktualne potrzeby (dziś 6 obwodów, jutro 8).
• Rezerwa wody pitnej: dodatkowy kran na parterze garażu z zaworem antyskażeniowym.
• Pion kanalizacyjny DN75 zamiast DN110 w części garażowej (jeśli planowany warsztat z odpływem).

Zaślepki mosiężne lub plastikowe kosztują 5-15 PLN, a ich montaż przy budowie to 10 minut. Dorobienie obwodu po tynkach to kucie ściany, układanie rury, szpachlowanie i malowanie. Łatwo policzyć, że zaślepka przy budowie zwraca się kilkudziesięciokrotnie.

Wykres pokazuje orientacyjny koszt materiałów dla domu 140 m² z dwioma łazienkami i kuchnią, na podstawie cen rynkowych z pierwszego kwartału 2026. Robocizna stanowi dodatkowe 40-60% materiału, zależnie od regionu.

Najczęstsze pytania inwestorów

Czy rury PEX nadają się do wody pitnej? Tak, pod warunkiem certyfikatu do kontaktu z wodą pitną (atest PZH lub równoważny). PEX bez certyfikatu, oznaczone jako przemysłowe, nie może być używany w instalacji wody pitnej.

Czy można układać rury wod-kan w tej samej warstwie izolacji? Tak, ale z zachowaniem odstępu min. 5 cm między rurą zimnej i ciepłej wody, bo inaczej ciepło z rury CWU ogrzewa rurę zimnej wody i w lecie woda z kranu jest letnia przez 30 sekund.

Jak często robić przegląd instalacji? Co 12 miesięcy warto sprawdzić ciśnienie na manometrze rozdzielacza, odkręcić i zakręcić zawory odcinające (zapobiega zapiekaniu), a rewizje kanalizacyjne otworzyć i wyczyścić raz na 2-3 lata.

Rzut instalacji wod kan jako dokument dla wykonawcy

Gotowy rzut instalacji wod kan dla domu 140 m² to kartka A3 z rzutem parteru i piętra, na której naniesione są rury wody (czerwona dla ciepłej, niebieska dla zimnej) i kanalizacja (brązowa lub czarna). Oznaczenia zawierają średnice, spadki i punkty rewizji. Taki rysunek w skali 1:50 z legendą wystarcza ekipie do prowadzenia prac bez dodatkowych pytań.

Praktyczna rada: na rzucie zaznacz odległość każdej rury od najbliższej ściany w centymetrach. Po wylewce i tynku te 15 cm robi różnicę między trafieniem w rurę a bezpiecznym wierceniem kołka rozporowego.

Instalacja wodno-kanalizacyjna w domu zaczyna się od kartki z ołówkiem, a kończy na manometrze i protokole. Dobry rzut instalacji wod kan to dokument, który oszczędza tygodnie poprawek i tysiące złotych. Każdy punkt poboru wody i odpływu naniesiony na planie przed tynkami to inwestycja, która procentuje przez kolejne 30 lat użytkowania domu.

Źródła danych i norm: PN-EN 806 (instalacje wody pitnej), PN-EN 12056 (kanalizacja grawitacyjna), PN-EN 1717 (ochrona przed skażeniem wody), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury, Dz.U. 2019 poz. 1065 z późn. zm.), katalogi techniczne producentów rur systemów PEX i PP-R dostępne na stronach ich dystrybutorów.
