Schemat instalacji gazowej sekwencyjnej – jak działa krok po kroku

Wsiadasz do auta, przekręcasz kluczyk, silnik odpala na benzynie, a po chwili naciskasz przycisk B/G i obrotomierz wskazuje, że paliwo płynie teraz z zupełnie innego źródła. Ta zmiana trwa ułamek sekundy, a za nią stoi precyzyjny łańcuch elementów rozmieszczonych od bagażnika aż po kolektor ssący. Schemat instalacji gazowej sekwencyjnej to właśnie ta trasa, którą gaz pokonuje, zanim zamieni się w moment obrotowy na wałach kół, a zrozumienie jej wnętrza oznacza koniec domysłów, dlaczego auto szarpie lub spala więcej, niż powinno.

• Z czego składa się sekwencyjna instalacja gazowa LPG
• Schemat podłączenia instalacji gazowej krok po kroku
• Ile kosztuje montaż sekwencyjnej instalacji LPG i kiedy się zwraca
• Najczęstsze awarie sekwencyjnego wtrysku gazu i objawy w serwisie

Z czego składa się sekwencyjna instalacja gazowa LPG

Sekwencyjny wtrysk gazu różni się od starszych systemów mieszalnikowych tym, że każdy cylinder dostaje paliwo osobno, dokładnie w swoim takcie pracy. Dzięki temu sterownik może dozować dawkę z dokładnością porównywalną do benzyny i zachować pełną kontrolę nad mieszanką w szerokim zakresie obrotów.

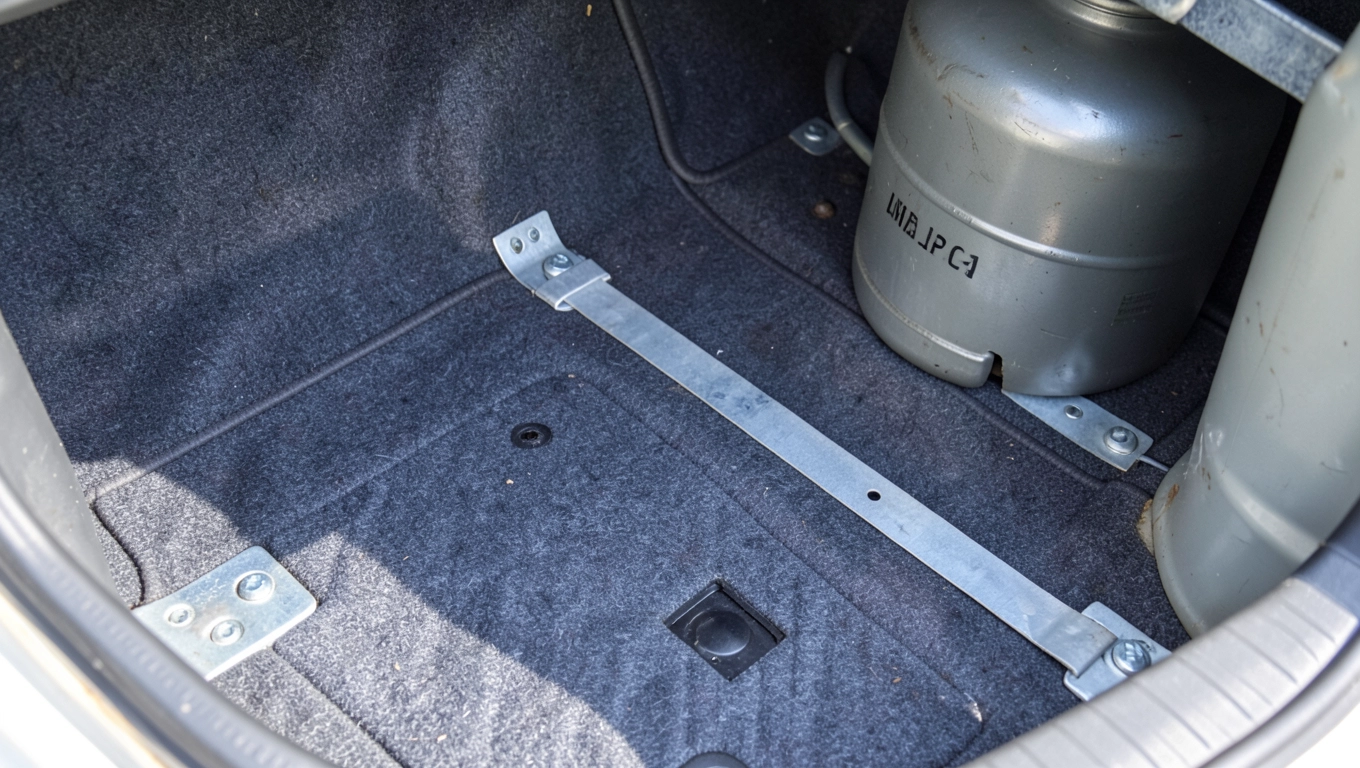

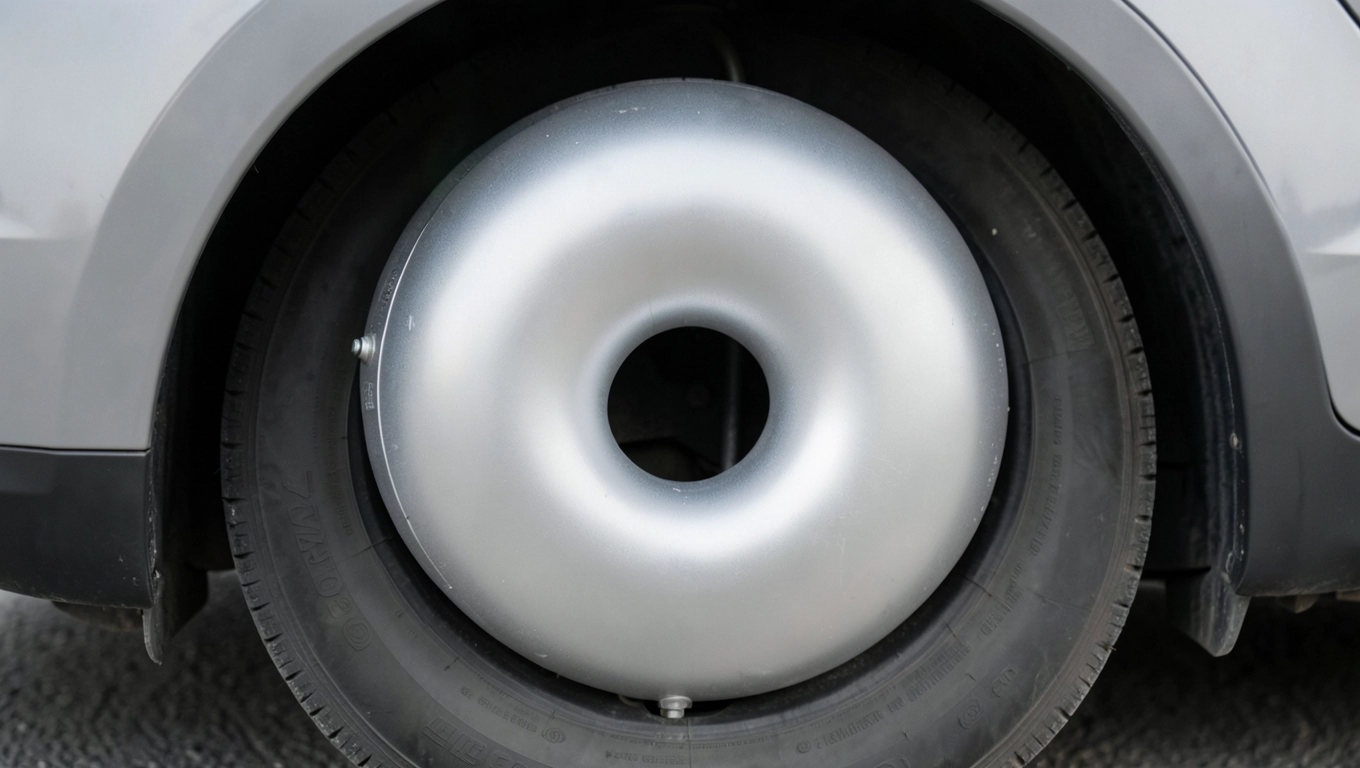

Zbiornik stanowi serce całego układu i w 90% przypadków montuje się go w bagażniku, w miejscu koła zapasowego lub obok niego. Na rynku dominują dwa kształty: cylindryczny o pojemności 35-95 litrów i toroidalny, pierścieniowy, mieszczący 40-60 litrów przy bardzo niskim profilu. Toroidalny waży 35-45 kg i zabiera mniej przestrzeni ładunkowej, ale jest droższy o 600-1200 zł oraz wymaga precyzyjniejszego mocowania.

Wielozawór to element pomijany w popularnych opisach, a pełni rolę integratora bezpieczeństwa i diagnostyki. Zawór ograniczający wypełnienie do 80% odcina dopływ przy tankowaniu, gdyż LPG rozszerza się gwałtownie przy wzroście temperatury. Zawór bezpieczeństwa otwiera się automatycznie przy ciśnieniu 16-27 bar, elektrozawór steruje przepływem z kabiny, a wskaźnik poziomu wysyła sygnał do przełącznika B/G. Do tego dochodzi jeszcze zawór zwrotny, który nie pozwala gazowi cofnąć się do wnętrza zbiornika przy wyłączonym silniku.

Elektrozawór gazowy odcina lub otwiera przepływ w ciągu 0,05 sekundy. Filtr fazy ciekłej umieszczony tuż za nim zatrzymuje cząsteczki oleju, parafiny i rdzy większe niż 10 mikronów. Bez regularnej wymiany tego filtra co 10-20 tys. km wtryskiwacze zaczynają dostawać zanieczyszczenia, co prowadzi do nierównomiernego spalania i wzrostu zużycia paliwa.

Reduktor, nazywany też parownikiem, obniża ciśnienie ciekłego gazu z 8-12 bar do 1,2-1,5 bar potrzebnego w listwie wtryskowej. Wybór modelu zależy od mocy silnika: do 100 KM wystarczy jednosekcyjny, od 100 do 150 KM dwusekcyjny, a powyżej 150 KM konieczny jest trzy- lub czterosekcyjny z obiegiem płynu chłodniczego. Podłączenie reduktora do układu chłodzenia wykorzystuje ciepło silnika do odparowania gazu, więc po montażu obowiązkowa jest wymiana płynu chłodniczego, ponieważ resztki starego medium zanieczyszczają nowe kanały.

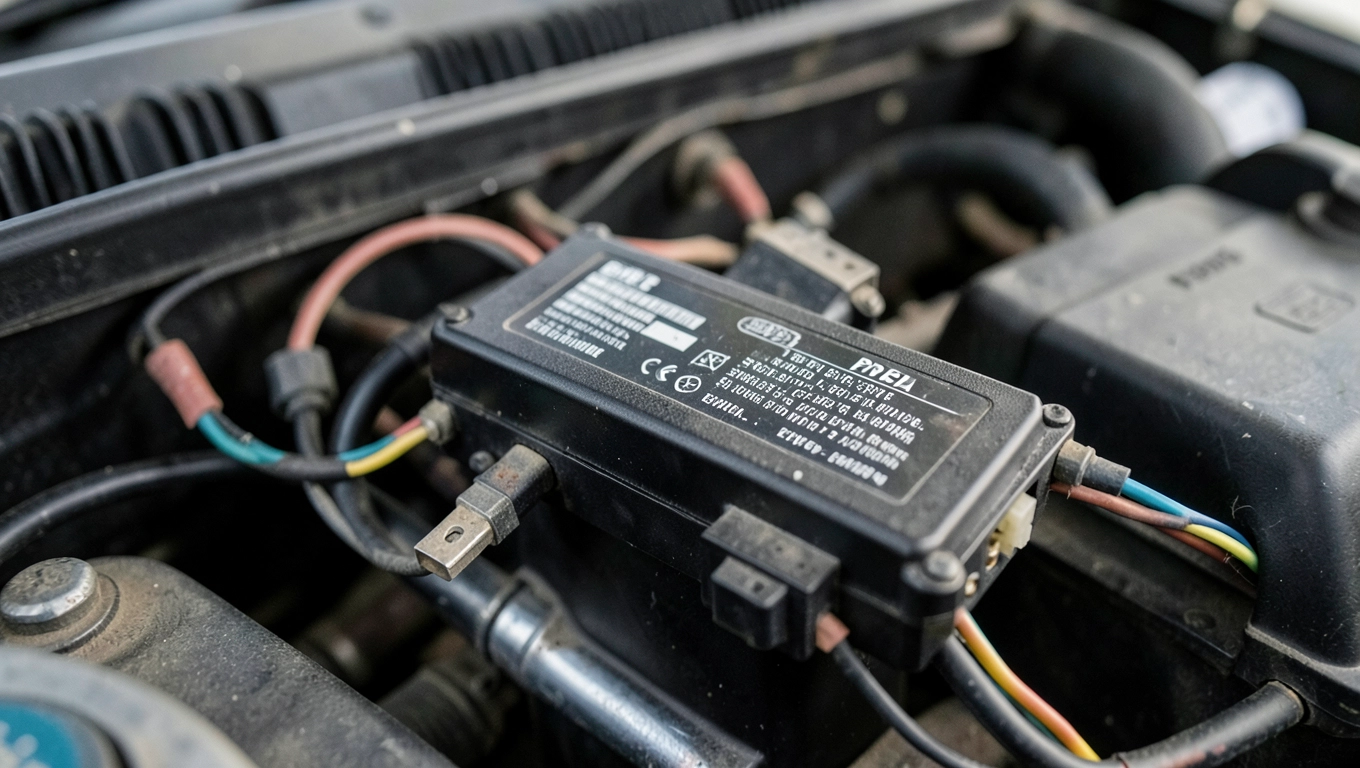

Sterownik ECU LPG to mózg całego układu. W trybie sekwencyjnym odczytuje sygnał z wtryskiwaczy benzynowych, przelicza czas otwarcia i synchronizuje podanie gazu z momentem otwarcia zaworu ssącego. Nowoczesne jednostki, takie jak popularne modele czwartej i piątej generacji, oferują mapy 3D w dwóch wymiarach (czas wtrysku i ciśnienie w kolektorze) z automatyczną kalibracją adaptacyjną, dzięki czemu system sam koryguje luzy montażowe w ciągu pierwszych 50 kilometrów jazdy.

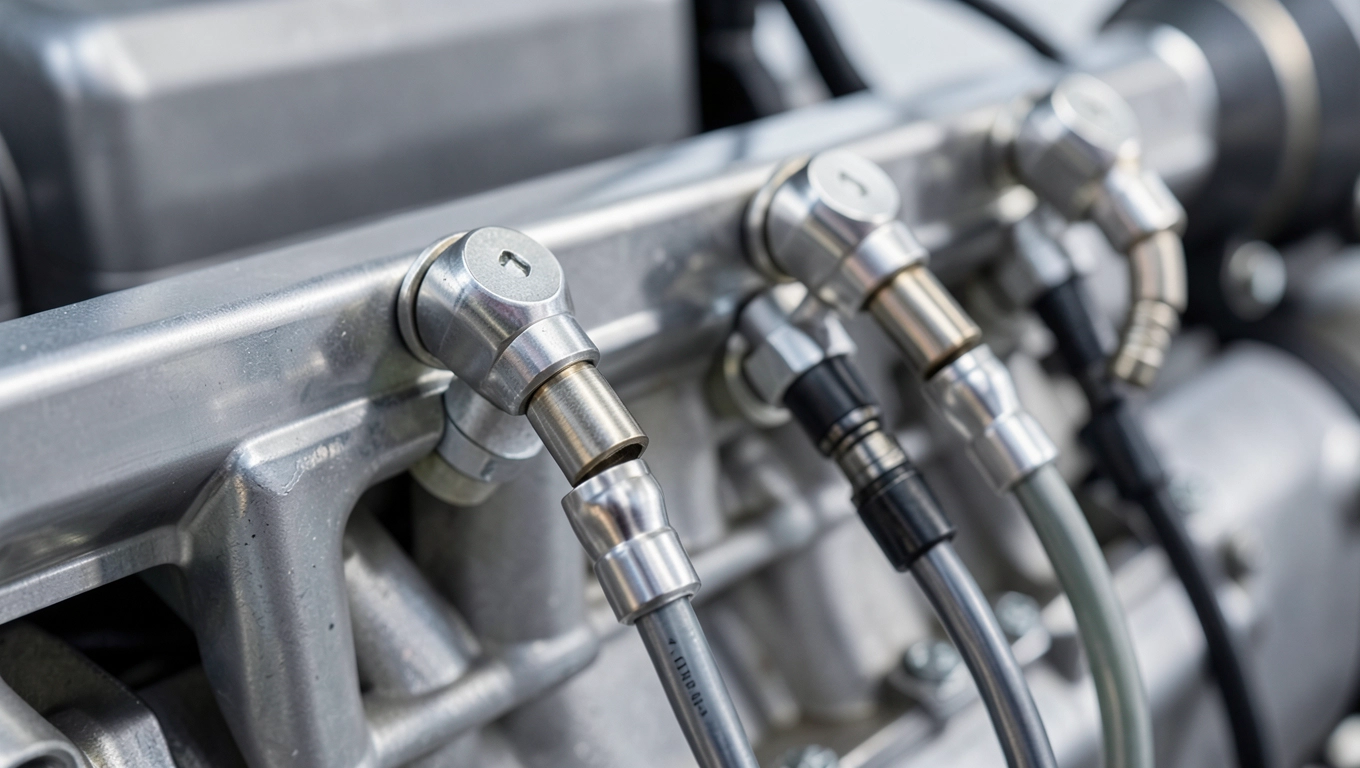

Listwa wtryskowa rozdziela gaz na poszczególne cylindry, a wtryskiwacze precyzyjnie odmierzają dawkę. Cewki różnią się przepustowością od 1,8 do 4,5 bar i żywotnością od 80 do 150 tys. km. Tańsze modele często wymagają regeneracji już po 60 tys. km, a powodem bywa zużycie uszczelniaczy teflonowych w kontakcie z płynnym propan-butanem.

Czujnik ciśnienia w kolektorze ssącym (MAP-sensor) wysyła sygnał napięciowy 0,5-4,5 V proporcjonalny do podciśnienia. Sterownik porównuje tę wartość z obliczoną, by na bieżąco korygować dawkę gazu, a jego uszkodzenie objawia się natychmiastowym wzrostem spalania i charakterystycznym szarpaniem przy niskich obrotach.

Przełącznik B/G centrum dowodzenia w kabinie

Przełącznik benzyna-gaz montuje się najczęściej obok zegarów lub w konsoli środkowej, z podświetleniem LED wskazującym aktualny tryb i poziom gazu w cylindrach (od 4 do 8 diod). Modele bezprzewodowe z bluetooth kosztują 180-350 zł, ale warto sprawdzić ich kompatybilność z konkretnym sterownikiem, gdyż nie wszystkie pary urządzeń komunikują się poprawnie.

Schemat podłączenia instalacji gazowej krok po kroku

Schemat sekwencyjnego wtrysku LPG to graficzna mapa, która prowadzi od baku aż do cylindra w dziesięciu etapach. Każdy etap odpowiada fizycznemu elementowi i ma swoje parametry pracy, dlatego poznanie kolejności daje odpowiedź na pytanie, gdzie szukać usterki.

1. Zbiornik magazyn ciekłego propan-butanu pod ciśnieniem 4-12 bar, umieszczony w bagażniku.
2. Wielozawór zawiera ogranicznik 80%, zawór bezpieczeństwa, elektrozawór i wskaźnik poziomu.
3. Elektrozawór gazowy otwiera lub zamyka przepływ po sygnale ze sterownika, opóźnienie reakcji poniżej 50 ms.
4. Filtr fazy ciekłej zatrzymuje cząstki stałe większe niż 10 mikronów i wymaga wymiany co 10-20 tys. km.
5. Rurka fazy ciekłej prowadzi gaz do reduktora ciśnieniem roboczym 8-12 bar.
6. Reduktor/parownik obniża ciśnienie do 1,2-1,5 bar i odparowuje ciekły propan-butan za pomocą ciepła z układu chłodzenia.
7. Czujnik ciśnienia (MAP-sensor) mierzy podciśnienie w kolektorze, przesyła napięcie 0,5-4,5 V do ECU.
8. Listwa wtryskowa rozdziela gaz na poszczególne cylindry przez indywidualne wtryskiwacze.
9. Wtryskiwacze sekwencyjne wtryskują gaz bezpośrednio do kolektora ssącego w takcie pracy cylindra.
10. Kolektor ssący i cylindry mieszanka gazowo-powietrzna trafia do komory spalania, gdzie zapłon następuje od iskry świecy.

Checklist przed montażem LPG

Zanim warsztat zacznie pracę, warto przeprowadzić dziesięć kontroli. Komputerowa diagnostyka powinna wykazać zero aktywnych błędów, a kompresja cylindrów nie powinna schodzić poniżej 11:1. Filtr powietrza i świece zapłonowe powinny być świeże, a akumulator i alternator w pełni sprawne. Każda nieszczelność układu chłodzenia powinna zostać usunięta przed podłączeniem reduktora. Wreszcie trzeba sprawdzić ciśnienie w zbiorniku przy tankowaniu i zgodność armatury z normą PN-EN 14439.

Uwaga: zbiornik LPG podlega obowiązkowej legalizacji co 10 lat, a samochód z instalacją gazową przechodzi coroczne badanie techniczne z wpisem w dowodzie rejestracyjnym. Brak aktualnej legalizacji oznacza utratę ochrony ubezpieczeniowej OC w razie szkody.

Ile kosztuje montaż sekwencyjnej instalacji LPG i kiedy się zwraca

Koszt montażu sekwencyjnej instalacji LPG waha się od 3500 do 8000 zł dla aut z silnikami od 100 do 250 KM. Cena rozkłada się mniej więcej tak: zbiornik z wielozaworem 1200-2500 zł, reduktor 600-1400 zł, sterownik z listwą i wtryskiwaczami 1500-3200 zł, robocizna 600-1200 zł. Marka podzespołów wpływa na cenę znacznie bardziej niż moc silnika, bo wtryskiwacze z wyższej półki kosztują trzykrotnie więcej niż budżetowe odpowiedniki.

Zwrot inwestycji zależy od przebiegu rocznego i proporcji cen benzyny do LPG. Przy 20 tys. km rocznie i średnim spalaniu 8 l/100 km oszczędność wynosi ok. 3500-5000 zł rocznie, co oznacza pełen zwrot kosztów po przebyciu 28-35 tys. km. W praktyce kierowcy aut miejskich z przebiegiem 30 tys. km amortyzują instalację w 14-18 miesięcy, a właściciele SUV-ów z przebiegiem 12 tys. km potrzebują na to 4-5 lat.

Sezonowe promocje warsztatów potrafią obniżyć koszt montażu o 8-15%, ale wiążą się z ryzykiem instalowania podzespołów z nieznanego źródła. Równie kiepskim pomysłem jest wybór kompletu używanego, ponieważ każdy element ma ograniczoną żywotność, a gwarancja w drugim obiegu zwykle wynosi 30 dni. Najtańszy montaż w przypadkowym warsztacie oznacza też brak wpisu w dowodzie rejestracyjnym, co automatycznie wyklucza odszkodowanie z OC przy szkodzie spowodowanej wadliwym gazem.

Najczęstsze awarie sekwencyjnego wtrysku gazu i objawy w serwisie

Szarpanie przy stałych obrotach na gazie to najczęstsza dolegliwość, z którą kierowcy trafiają do serwisu. Mechanizm jest prosty: gdy wtryskiwacz traci szczelność, przepuszcza część dawki poza zamknięty obieg, mieszanka robi się zbyt uboga i sterownik odcina gaz na 1-2 sekundy. W efekcie obroty skaczą o 100-200 RPM co kilka sekund, a silnik zaczyna przypominać zapalniczkę podskakującą na stole.

Wzrost spalania o 15% bez zmiany stylu jazdy oznacza zwykle zabrudzony filtr fazy ciekłej. Częsteczki oleju osadzają się na siatce filtrującej i przepustowość spada, więc ECU kompensuje straty wydłużając czas wtrysku. Wymiana filtra co 15 tys. km zapobiega tej drodze, a jej koszt to 80-150 zł z robocizną.

Bezpieczeństwo: zapach gazu w kabinie lub bagażniku oznacza natychmiastowy postój, zakręcenie zaworu przy zbiorniku i holowanie do serwisu. Propan-butan jest cięższy od powietrza, gromadzi się przy podłodze i w zagłębieniach, a jego stężenie 2,1-9,5% w powietrzu tworzy mieszaninę wybuchową. Instalacja zaprojektowana zgodnie z regulaminem EKG ONZ R67 posiada zawór bezpieczeństwa otwierający się przy 16-27 bar oraz elektrozawór odcinający zasilanie przy zaniku napięcia.

Diagnostyka komputerowa w starszych autach trwa krócej niż w nowych, ponieważ sterowniki trzeciej generacji porozumiewają się przez standard OBD-II w kilka sekund. Piąta generacja wymaga interfejsu CAN z odpowiednim oprogramowaniem, a czas odczytu parametrów bieżących rośnie do 3-5 minut. Warsztaty dysponujące wielomarkowym testerem wyceniają diagnostykę od 150 zł, a pełna kalibracja wraz z pomiarem emisji spalin dochodzi do 450 zł.

Przy doborze warsztatu kluczowe są trzy rzeczy: certyfikat uprawniający do legalizacji zbiorników (nadawany przez Transportowy Dozór Techniczny), wpis do rejestru zakładów wykonujących montaż LPG oraz pisemna gwarancja obejmująca wszystkie podzespoły na 24 miesiące lub 60 tys. km. Brak któregokolwiek z tych elementów powinien wzbudzić podejrzenie, że instalacja zostanie zamontowana niezgodnie z dokumentacją homologacyjną.

Samo regularne używanie instalacji wymaga kilku prostych nawyków. Filtr gazowy warto wymieniać co 15 tys. km, wtryskiwacze czyścić ultradźwiękami co 30-40 tys. km, a świece zapłonowe wymieniać co 30 tys. km zamiast 60, gdyż gaz spala się w wyższej temperaturze niż benzyna. Cyna na elektrodach zużywa się wtedy o 40% szybciej, a zbyt duża przerwa iskrowa przekłada się na problemy z rozruchem.

Sekwencyjny wtrysk LPG może służyć bezawaryjnie 8-12 lat, o ile każdy etap montażu odpowiadał normie, a kalibracja była aktualizowana po każdej zmianie podzespołu. Budowa instalacji gazowej krok po kroku to nie suchy schemat z podręcznika, ale konkretna trasa od baku do cylindra, na której każdy element ma swoją rolę i swoje granice wytrzymałości. Poznanie tej trasy pozwala rozmawiać z mechanikiem na równych prawach, kontrolować jakość pracy i reagować na pierwsze objawy, zanim zamienią się w kosztowną awarię.

Źródła i regulacje: Regulamin EKG ONZ nr 67 (R67) dotyczący homologacji zbiorników LPG; Regulamin EKG ONZ nr 115 (R115) dotyczący instalacji LPG; PN-EN 14439 armatura zbiorników LPG; Ustawa Prawo o ruchu drogowym (obowiązek corocznego badania technicznego pojazdów z instalacją gazową); dane cenowe z ofert montażowych i cenników warsztatów w Polsce w 2024 roku.
