Schemat ideowy instalacji elektrycznej – jak go czytać i narysować bez błędów

Pięć schematów leży rozłożonych na stole i wszystkie wyglądają podejrzanie podobnie, a jednak każdy mówi co innego. Jeden pokaże logikę sterowania, drugi fizyczne ułożenie kabli w ścianie, trzeci zrobić rachunek sumienia z każdego obwodu osobno. Schemat ideowy instalacji elektrycznej to ten, który odpowiada na pytanie „dlaczego to działa”, zanim jeszcze powiemy „jak to połączyć”. Bez niego projekt zamienia się w szkicownik z domysłami, a domysły w budowie kończą się źle.

• Rodzaje schematów elektrycznych i kiedy wybrać ideowy
• Symbole i oznaczenia w schemacie ideowym według PN-HD 60364
• Zasady rysowania schematu ideowego krok po kroku
• Przykład schematu ideowego instalacji domowej z obwodami
• Schemat sterowania oświetleniem w praktyce
• Schemat rozwinięty przykład z placu budowy
• Checklist: co sprawdzić przed oddaniem schematu ideowego
• Kiedy stosować który typ schematu szybka mapa decyzji

Rodzaje schematów elektrycznych i kiedy wybrać ideowy

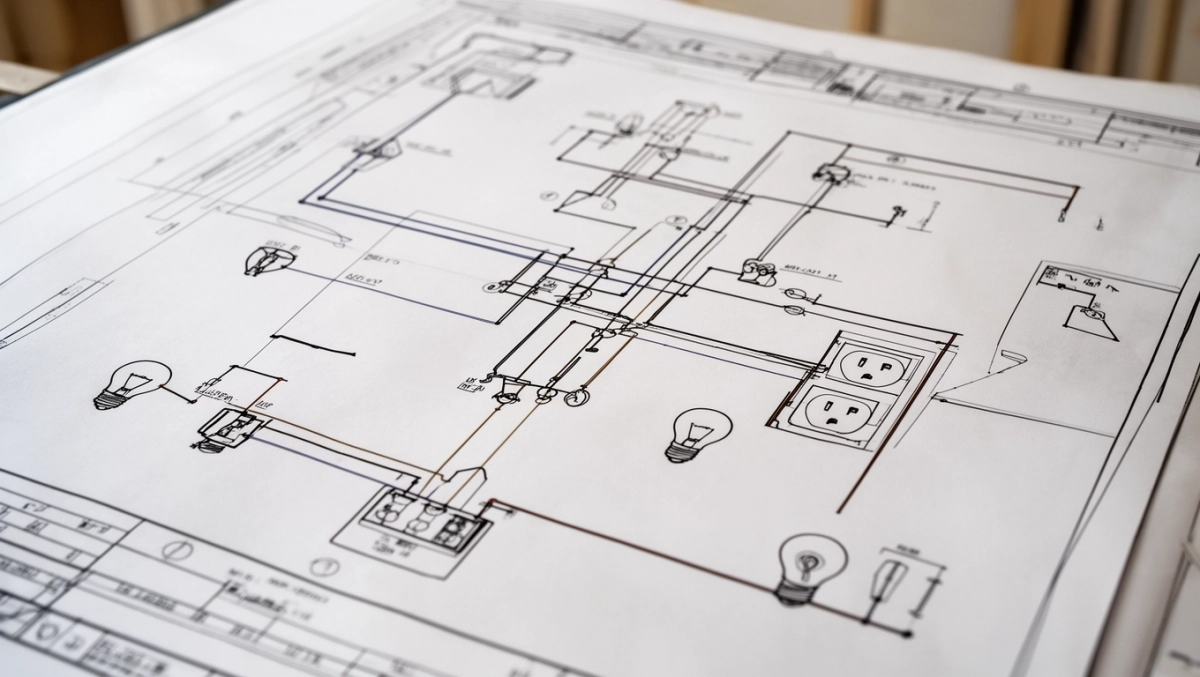

Pięć podstawowych typów rysunków dzieli między siebie zadania, których żaden pojedynczy arkusz nie udźwignie. Schemat ideowy pokazuje przepływ prądu i sygnału przez elementy bez wskazywania ich rzeczywistego położenia. Schemat montażowy rysuje natomiast rozmieszczenie osprzętu na planie pomieszczenia, z dokładnością do centymetra. Schemat funkcjonalny grupuje bloki wg pełnionej roli, schemat rozwinięty rozkłada wielofazowe zasilanie na poszczególne żyły, a schemat oprzewodowania pokazuje fizyczną trasę kabli.

Kiedy sięgnąć po każdy z nich, wynika wprost z pytania, które stawiasz przed sobą. Gdy myślisz „co się stanie, gdy wcisnę ten przycisk”, potrzebujesz schematu ideowego. Gdy pytasz „gdzie kłaść przewód w ścianie działowej”, pytasz o montażowy. Dobór okazuje się prostszy, gdy zrozumiesz, że ideowy nigdy nie zastąpi oprzewodowania, a oprzewodowanie bez ideowego zostawia projektanta z czarną skrzynką.

Tabela porównawcza pięciu typów schematów

W małym domu jednorodzinnym schemat ideowy obsłuży 90% rozmów między inwestorem a elektrykiem. Gdy w grę wchodzi hala produkcyjna albo szafa sterownicza z automatyką, dochodzi schemat rozwinięty i oprzewodowania, bo sam ideowy nie pokaże, który rdzeń wychodzi z którego zacisku.

Kiedy warto zrezygnować z ideowego? Praktycznie nigdy, o ile projekt wymaga choćby jednego elementu sterowania. Nawet najprostszy układ z dwoma łącznikami schodowymi traci czytelność bez rysunku ideowego, a błędy przy jego braku kosztują godziny szukania na ścianie.

Symbole i oznaczenia w schemacie ideowym według PN-HD 60364

Norma PN-HD 60364-1:2010 ustala, że symbol graficzny musi jednoznacznie identyfikować funkcję elementu, a nie jego producenta. Łącznik świecznikowy oznaczamy konturem z dwiema strzałkami wychodzącymi od wspólnego zacisku, łącznik krzyżowy nosi charakterystyczne skrzyżowanie poprzeczki, a różnicowoprądowy rysujemy jako prostokąt z wewnętrzną literą Δ oraz przekreśleniem nóżek. Każdy symbol niesie ze sobą informację o fizycznym działaniu, a nie wyłącznie o kształcie obudowy.

W instalacjach domowych spotkasz się głównie z pięcioma rodzinami symboli. Pierwsza to ochronniki i bezpieczniki: topikowy, nadmiarowy, różnicowoprądowy. Druga rodzina to aparaty łączeniowe: łączniki jednobiegunowe, świecznikowe, schodowe, krzyżowe, zmierzchowe. Trzecia to odbiorniki: oprawa oświetleniowa, gniazdo wtyczkowe, silnik, grzejnik. Czwarta zamyka przewody z ich przekrojami, a piąta obejmuje źródła: sieć, generator, akumulator.

Mini-słownik najważniejszych symboli

• Łącznik świecznikowy jedno wejście, dwa wyjścia, steruje dwiema grupami lamp z jednego miejsca.
• Łącznik schodowy jedno wejście, dwa wyjścia, przełączany naprzemiennie w parze, klasyka klatek schodowych.
• Łącznik krzyżowy cztery zaciski, wstawiany między dwa schodowe, pozwala sterować światłem z trzeciego i kolejnego miejsca.
• Bezpiecznik topikowy wkładka topikowa, klasyka starszych rozdzielnic, dziś wypierana przez nadmiarowo-prądowe.
• Wyłącznik nadmiarowo-prądowy łączy ochronę przed przeciążeniem i zwarciem, montowany w każdym obwodzie.
• Wyłącznik różnicowoprądowy reaguje na nierównowagę prądów L i N, chroni przed porażeniem przy prądzie różnicowym 30 mA.

Kolor izolacji w żadnym razie nie zastępuje symbolu, ale na schemacie ideowym często pomaga. Normy określają barwy: L1 brązowy, L2 czarny, L3 szary, N niebieski, PE żółto-zielony. W schemacie ideowym kolor przewodu zapisujemy przy linii albo w legendzie, gdy schemat obejmuje więcej niż trzy fazy.

Uwaga: pomylenie PE z N w schemacie kończy się brakiem działania ochrony przeciwporażeniowej. Różnicowoprądowy „zadziała pozornie", lecz nie odłączy uszkodzonego urządzenia tak, jak zakłada normatyw.

Zasady rysowania schematu ideowego krok po kroku

Najlepszy schemat ideowy powstaje w trzech etapach: najpierw ustalasz funkcję obwodu, potem dobierasz elementy, na końcu rysujesz połączenia w układzie pionowym od zasilania ku odbiornikom. Pomijanie któregokolwiek kroku skutkuje albo rysunkiem, którego nie da się wykonać, albo wykonaniem, którego nikt nie potrafi sprawdzić. Każdy etap ma twardą zasadę, a jej złamanie widać natychmiast na budowie.

Pierwsza zasada brzmi: linie łączą elementy tylko wtedy, gdy biegną w nich te same potencjały. Skrzyżowanie linii bez kropki oznacza brak połączenia, z kropką węzeł galwaniczny. Druga zasada dotyczy kolejności: faza L idzie od góry albo od strony zasilania, odbiornik na dole, a przewód ochronny PE rysujemy zawsze osobno, zielono-żółtą linią.

Trzecia zasada nakazuje opisywać każdy przewód: przekrój, liczbę żył, typ kabla. Sam symbol linii nie wystarczy, bo wykonawca musi wiedzieć, czy pociągnąć YDY 3×1,5 mm², czy YDYp 3×2,5 mm². Czwarta zasada wymusza numerację zacisków: każdy element oznaczony wg schematu musi mieć identyczne numery zacisków w rzeczywistości.

Piąta zasada dotyczy powtarzalności. Obwody gniazdowe o tej samej konfiguracji oznaczamy identycznym symbolem i przerywanym obwiedniem z numerem, by uniknąć rysowania tej samej sieci po raz czwarty. Szósta zasada wprowadza adresację fizyczną: numer rozdzielni, numer obwodu, numer zacisku trzy elementy, bez których elektryk nie znajdzie błędu w szafie po roku od odbioru.

Wskazówka praktyczna: przy rysowaniu zacznij od kartki A4 w orientacji pionowej. Linia zasilania u góry, odgałęzienia w dół, odbiorniki na dole. Taki układ czyta się intuicyjnie i ogranicza liczbę krzyżujących się linii.

Siódma zasada porządkuje magistrale sygnałowe, ósma zabrania rysowania elementów pod kątem innym niż 90°, dziewiąta wymaga legendy symboli na każdym arkuszu, dziesiąta nakazuje opisać każde pole odniesienia. Każda z tych reguł ma swoje fizyczne uzasadnienie i swój typowy błąd, który pojawia się przy jej złamaniu.

10 zasad rysowania schematu ideowego i konsekwencje ich łamania

Przykład schematu ideowego instalacji domowej z obwodami

Dom jednorodzinny o powierzchni 120 m² w typowym układzie trzy pokoje plus kuchnia potrzebuje zwykle od sześciu do ośmiu obwodów. Każdy dostaje odrębne zabezpieczenie nadmiarowo-prądowe, a obwody zwiększonego ryzyka, takie jak łazienka czy pralnia, wychodzą dodatkowo przez wyłącznik różnicowoprądowy 30 mA. Schemat ideowy obejmuje wszystkie te gałęzie w jednej logice, bez wskazywania, który kabel kładzie się po lewej, a który po prawej stronie korytarza.

Obwód nr 1 obejmuje gniazda w pokojach, zabezpieczone B16 A i poprowadzone kablem YDYp 3×2,5 mm². Maksymalnie planujemy osiem gniazd podwójnych na jeden obwód, by przy pełnym obciążeniu prąd nie przekroczył 14 A na przewodzie. Obwód nr 2 obsługuje gniazda w kuchni i jest obciążony inaczej, bo tutaj wpięte są zmywarka, piekarnik i ekspres, więc przewód prowadzimy YDYp 3×4 mm², a zabezpieczenie B20 A.

Obwody nr 3 i nr 4 odpowiadają za oświetlenie. Łączniki świecznikowe E3 i E4 sterują dwiema grupami opraw w salonie, łącznik schodowy łączy parter z poddaszem, a łącznik krzyżowy pozwala gasić światło z trzeciego miejsca w długim korytarzu. Wszystkie te elementy rysujemy obok siebie, ale połączenia prowadzimy tak, by każdy łącznik sterował wyłącznie swoją oprawą.

Uwaga projektowa: obwody oświetleniowe często pomijają różnicowoprądowy, bo wyłącznik nadmiarowo-prądowy wystarcza dla obciążeń rezystancyjnych. Dodaj RCD 30 mA w obwodach łazienkowych i zewnętrznych, gdzie wilgoć i dotyk występują jednocześnie.

Schemat ideowy kończy się zaciskami PE i N w rozdzielni, z których każdy przewód ochronny wraca do szyny wyrównawczej. To ta szyna chroni użytkownika w razie uszkodzenia izolacji urządzenia, gdy prąd upływowy trafia do ziemi zamiast przez ciało człowieka.

Rozdzielnia główna domu przyjmuje zasilanie przez wyłącznik główny 63 A, a dalej rozdziela energię przez wyłączniki selektywne. Konfiguracja trójfazowa dopuszcza rozłożenie obciążenia na trzy fazy L1, L2, L3, co zmniejsza spadki napięcia przy pełnym obciążeniu wieczorem.

Tabela kolorów przewodów

Schemat sterowania oświetleniem w praktyce

Łącznik świecznikowy sterujący oprawami E3 i E4 to klasyczny przykład, w którym schemat ideowy pokazuje logikę, a montażowy układ kabli. Dwa wyjścia łącznika świecznikowego idą do dwóch różnych grup opraw, a powrót od każdej oprawy wraca do zacisku neutralnego w rozdzielni. Dzięki takiemu rysunkowi elektryk widzi, że każdy przewód w ścianie ma swoją konkretną rolę, a nie błądzi metodą prób.

Sterowanie schodowe pokazuje, dlaczego schemat ideowy potrafi uprościć pozornie trudny układ. Para łączników schodowych ma wspólne zasilanie i wspólny powrót do lampy, a w stanie spoczynku oba styki odwracają przewód fazowy. Prawidłowo narysowany schemat ideowy układu schodowego ma cztery linie: zasilanie, dwa wyjścia z pierwszego łącznika i dwa wejścia do drugiego, połączone na krzyż.

Wskazówka: łącznik krzyżowy wstawiamy między dwie pary schodowych właśnie wtedy, gdy potrzebujemy sterowania z więcej niż dwóch miejsc. Jego symbol to dwa skrzyżowane proste łączące cztery zaciski.

Łącznik zmierzchowy dodaje trzeci element logiki: reaguje na natężenie oświetlenia zewnętrznego. W schemacie ideowym rysujemy go jako prostokąt z czujnikiem, a obwód zasilania prowadzimy bezpośrednio przez jego styki. Bez schematu trudno wytłumaczyć, dlaczego lampa w altance świeci się samoczynnie po zmroku, a ręczny wyłącznik działa jak awaryjne odcięcie.

Schemat rozwinięty przykład z placu budowy

Szafa SZA219 obsługująca niewielki obiekt usługowy to dobry materiał do pokazania schematu rozwiniętego w akcji. Zasilanie trójfazowe wchodzi kablem YKY 5×4 mm², każda żyła ma swoją rolę: L1, L2, L3, N oraz PE oplecione na wspólnej powłoce. Sterownik ITS przyjmuje sygnały z czujników, a jego wyjścia sterują stycznikami, które załączają odbior-y siłowe.

Rozwinięcie polega na tym, że każda faza rysowana jest osobno, z własną kolumną zacisków i własnymi zabezpieczeniami. Wykonawca widzi, który przewód idzie do którego zacisku, a serwisant po roku otwiera szafę i bez słuchawki lokalizuje każdy obwód w ciągu minuty. W instalacjach domowych schemat rozwinięty stosuje się rzadko, ale w obiektach usługowych i przemysłowych pozostaje obowiązkowy.

Uwaga: przy kablach YKY w ziemi konieczna jest folia ołowiana lub stalowa osłona oraz odpowiednia głębokość ułożenia, zwykle 60-80 cm pod powierzchnią terenu, zgodnie z normą N SEP-E-004.

Porównanie kabli miedzianych i aluminiowych

Miedź wygrywa, gdy zależy ci na trwałości połączeń i odporności na wielokrotne zaciskanie. Aluminium wchodzi w grę przy długich trasach powyżej 30 m i przekrojach powyżej 16 mm², bo różnica cenowa robi się wtedy znacząca. Dom jednorodzinny to domena miedzi, instalacja w ziemi na działce może mieszać oba metale, o ile złączki są przystosowane do kontaktu Cu-Al.

Checklist: co sprawdzić przed oddaniem schematu ideowego

• Czy każdy obwód ma oznaczenie numeryczne zgodne z rozdzielnią?
• Czy przewody mają podany przekrój oraz typ kabla (YDYp, YKY, YDYżo)?
• Czy PE biegnie osobno do szyny wyrównawczej?
• Czy symbole są zgodne z PN-HD 60364-1:2010?
• Czy zaciski elementów mają numery identyczne z rysunkiem?
• Czy obwody o zwiększonym ryzyku porażeniowym mają RCD 30 mA?
• Czy legenda symboli widnieje na każdym arkuszu?
• Czy linie łączą elementy tylko tam, gdzie faktycznie płynie prąd?
• Czy kierunek przepływu prądu jest oznaczony przy elementach sterujących?
• Czy adresacja szyny PE jest naniesiona i czytelna?

Kiedy stosować który typ schematu szybka mapa decyzji

Wybór pada na schemat ideowy, gdy projektant chce wyjaśnić logikę sterowania lub przeanalizować przepływ prądu. Schemat montażowy wchodzi, gdy zaczyna się rozmowa o rozmieszczeniu puszek i przewodów w ścianach. Schemat funkcjonalny sprawdza się przy dokumentacji urządzeń złożonych, takich jak zasilacze UPS czy falowniki. Schemat oprzewodowania porządkuje pracę przy szafach sterowniczych. Schemat rozwinięty okazuje się niezbędny przy zasilaniu trójfazowym i obwodach siłowych.

Uwaga: inwestor indywidualny zwykle otrzymuje komplet dwóch-trzech rysunków. Pełen pakiet pięciu typów pojawia się w projektach wykonawczych i w dokumentacji powykonawczej obiektów o mocy przyłączeniowej powyżej 50 kW.

Normatywne podstawy doboru typu schematu znajdziesz w normie PN-HD 60364-1:2010, normie N SEP-E-004 dotyczącej instalacji elektrycznych w budynkach mieszkalnych, oraz w rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, ze zmianami. Praktykę rysunkową porządkuje natomiast IEC 60617, czyli międzynarodowy słownik symboli graficznych.

Źródła danych i aktów prawnych: norma PN-HD 60364-1:2010 (Polski Komitet Normalizacyjny, www.pkn.pl), norma N SEP-E-004 (Stowarzyszenie Elektryków Polskich, www.sep.com.pl), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (tekst jednolity w Dzienniku Ustaw, isap.sejm.gov.pl), norma IEC 60617 (Międzynarodowa Komisja Elektrotechniczna, www.iec.ch).

Schemat ideowy nie zastępuje montażowego, a montażowy nie wyjaśni logiki obwodu. Trzymanie obu w jednym komplecie dokumentacji eliminuje pytanie „gdzie" i pytanie „dlaczego" przy każdym przewodzie, który trafia w ręce wykonawcy. Warto zacząć od ideowego, dokończyć montażowym, a w obiektach z automatyką dołożyć schemat oprzewodowania, bo właśnie ta trójka odpowiada na pytania, które elektryk zadaje na budowie najczęściej.
