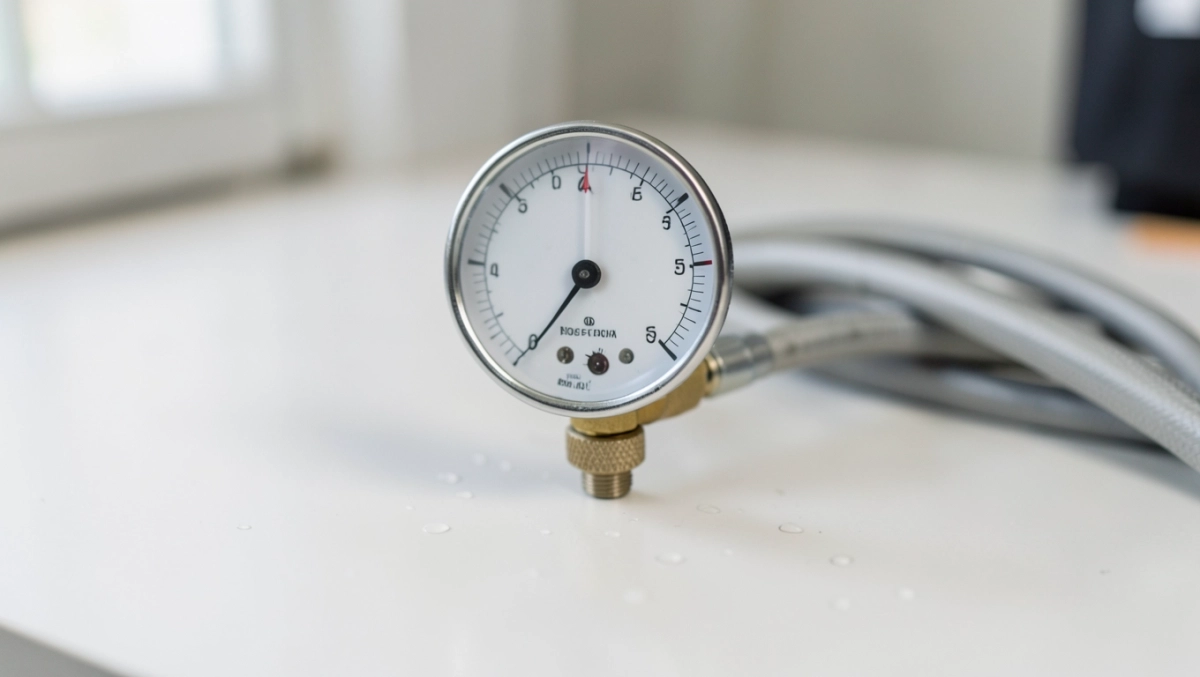

Manometr do prób szczelności instalacji wodnej – dobór bez pomyłki
Każdy, kto choć raz stał przed próbą szczelności z manometrem w ręku, zna ten moment niepewności: czy wskazówka stabilnie trzyma ciśnienie, czy właśnie ucieka mi przez nieszczelność, której nie widać gołym okiem. Manometr do prób szczelności instalacji wodnej to nie zwykły wskaźnik ciśnienia, lecz przyrząd pomiarowy o konkretnej klasie dokładności, świadectwie wzorcowania i zakresie dobranym do planowanego ciśnienia próbnego. Od jego precyzji zależy, czy protokół odbioru instalacji przejdzie bez dyskusji, czy zakończy się kosztownym powtórzeniem próby.

- Jak dobrać zakres pomiaru manometru do ciśnienia próbnego
- Klasa dokładności 0,6 i świadectwo wzorcowania bez tajemnic
- Procedura próby szczelności krok po kroku z manometrem
- Manometr mechaniczny czy elektroniczny z rejestracją
- Kiedy manometr kontrolny nie wystarczy
Jak dobrać zakres pomiaru manometru do ciśnienia próbnego
Zakres pomiarowy to pierwszy parametr, który decyduje o użyteczności przyrządu. Manometr ustawiony na pełen zakres 1,6 MPa przy próbie wodnej 1,0 MPa wykorzystuje tylko 63% skali, a to oznacza wyższą rozdzielczość odczytu i mniejszy błąd bezwzględny. Zasada 2/3 skali sprawdza się w praktyce od dekad, bo na dolnych 20% podziałki wskazówka wykazuje największe tarcie mechanizmu i najsłabszą powtarzalność.
Przy próbie instalacji wodociągowej ciśnienie próbne wynosi zwykle 1,0-1,5 MPa, więc manometr 0-1,6 MPa okazuje się optymalny. Dla instalacji centralnego ogrzewania, gdzie ciśnienie robocze rzadko przekracza 0,3 MPa, a próba sięga 0,4-0,6 MPa, lepszy będzie zakres 0-1,0 MPa. Przy próbie gazowej niskiego ciśnienia (do 5 kPa) potrzeba już zupełnie innego przyrządu, najczęściej o zakresie 0-60 kPa lub 0-100 kPa, z podziałką pozwalającą odczytać zmiany rzędu 0,1 kPa.
| Zakres manometru | W barach | Typowe zastosowanie |
|---|---|---|
| 0-0,06 MPa | 0-0,6 bar | próba gazowa niskiego ciśnienia |
| 0-0,25 MPa | 0-2,5 bar | próba szczelności instalacji gazowej do 10 kPa |
| 0-1,0 MPa | 0-10 bar | próba instalacji C.O., wody użytkowej |
| 0-1,6 MPa | 0-16 bar | próba wodna instalacji wodociągowej |
| 0-4,0 MPa | 0-40 bar | instalacje wysokiego ciśnienia, kotłownie przemysłowe |
Błąd sięgający ±0,6% pełnego zakresu przy manometrze 1,6 MPa daje odchylenie rzędu ±0,01 MPa, czyli 0,1 bar. To wartość, którą na skali o średnicy 160 mm widać gołym okiem jako przesunięcie wskazówki o 2-3 mm, więc spadek ciśnienia świadczący o nieszczelności nie zginie w szumie pomiarowym. Przy mniejszym zakresie, na przykład 0-0,25 MPa, ten sam błąd procentowy przekłada się już na ±0,0015 MPa i odczyt staje się wyraźnie trudniejszy, ale też niepotrzebny, bo próba gazowa nie wymaga aż takiej rozdzielczości.
Kiedy zakres 0-0,6 MPa wystarczy, a kiedy nie
Manometr 0-0,6 MPa bywa kuszący przez niską cenę, ale przy próbie wodnej 1,0 MPa po prostu nie pokaże wymaganego ciśnienia. Próba kończy się więc albo zaniżeniem wyniku, albo koniecznością wymiany przyrządu w trakcie odbioru. Z kolei manometr 0-4,0 MPa użyty do próby C.O. przy 0,5 MPa obciąża dolną część skali, gdzie mechanizm zębatkowy pracuje z największym oporem.
Przy doborze zakresu trzeba też uwzględnić skoki ciśnienia podczas napełniania instalacji. Nagłe dojście do ciśnienia próbnego pompą ręczną potrafi chwilowo przekroczyć zadaną wartość o 10-20%, zwłaszcza gdy pompa nie ma zaworu regulacyjnego. Manometr z zakresem zbyt bliskim ciśnieniu próbnemu ryzykuje wtedy uszkodzenie elementu sprężystego, a po przekroczeniu zakresu wskazówka opiera się o ogranicznik i nie wraca do zera.
Klasa dokładności 0,6 i świadectwo wzorcowania bez tajemnic
Klasa dokładności 0,6 oznacza, że błąd dopuszczalny przyrządu wynosi 0,6% pełnego zakresu, niezależnie od wskazywanej wartości. Dla manometru 0-1,0 MPa to ±0,006 MPa, czyli ±6 kPa. Taka precyzja wynika z konstrukcji mechanizmu Bourdona: rurka sprężysta odkształca się proporcjonalnie do ciśnienia, a błąd bierze się głównie z tarcia w przekładni zębatej i niedokładności podziałki.
W próbach szczelności instalacji wodnej chodzi nie tylko o wskazanie właściwej wartości, ale o wykrycie minimalnego spadku ciśnienia świadczącego o nieszczelności. Norma PN-EN 806 dopuszcza spadek ciśnienia do 0,2 bar w czasie 2 godzin dla instalacji wody zimnej, a dla instalacji C.O. wartość 0,2 bar w ciągu 30 minut bywa graniczna. Manometr klasy 0,6 potrafi uchwycić taką zmianę, bo jego błąd jest od niej pięciokrotnie mniejszy. Manometr przemysłowy klasy 2,5 miałby już błąd ±0,05 MPa na pełnym zakresie, czyli tyle, ile wynosi dopuszczalny spadek, więc wynik próby stałby się nierozstrzygający.
Manometr przemysłowy z klasą 2,5 nie może zastąpić kontrolnego, nawet jeśli wskazuje właściwe ciśnienie. Różnica w błędzie dyskwalifikuje go jako przyrząd pomiarowy do odbioru instalacji, bo protokół wymaga wiarygodności nie tylko co do wartości, ale też co do przyrządu.
Świadectwo wzorcowania to dokument potwierdzający, że konkretny egzemplarz manometru został porównany z przyrządem wzorcowym wyższego rzędu w akredytowanym laboratorium. Akredytacja PCA (Polskiego Centrum Akredytacji) daje gwarancję, że laboratorium spełnia wymagania normy PN-EN ISO/IEC 17025. Bez akredytacji świadectwo jest tylko deklaracją producenta, która nie przechodzi weryfikacji inspektora nadzoru budowlanego ani ubezpieczyciela.
Wzorcowanie powinno obejmować co najmniej trzy punkty pomiarowe: 25%, 50% i 75% zakresu, a wynik podaje się jako odchylenie wskazania od wartości rzeczywistej. Manometr wzorcowany raz na 12 miesięcy zachowuje powtarzalność lepszą niż klasa 0,6 przez cały ten okres, o ile nie doznał wstrząsu, skoku ciśnienia poza zakres albo korozji wnętrza. Dokument wzorcowania warto przechowywać razem z protokołem próby, bo bez niego wynik pomiaru formalnie nie istnieje.
Średnica tarczy, gwint i obudowa
Średnica tarczy 160 mm uchodzi za standard w manometrach kontrolnych, bo daje podziałkę wystarczająco gęstą, by odczytać zmianę 0,01 MPa bez lupy. Mniejsze tarcze, 100 mm, sprawdzają się w terenie, ale wymagają odczytu z bliska i nie pozwalają prowadzić próby dwóm osobom jednocześnie.
Gwint przyłączeniowy to kolejny detal, który potrafi zepsuć dzień na budowie. W Polsce najczęściej spotyka się gwint M20x1,5, rzadziej G1/2" calowy. Przy zakupie manometru warto od razu dobrać redukcję, bo pośpiech na budowie kończy się docinaniem gwintów lub szukaniem pasującego zaworu w ostatniej chwili. Uszczelki silikonowe lub klingerytowe muszą być kompatybilne z medium: do wody i glikolu wystarczy silikon, do instalacji gazowej potrzebne są uszczelki zgodne z wymaganiami dla gazu.
Procedura próby szczelności krok po kroku z manometrem
Przygotowanie manometru zaczyna się od sprawdzenia, czy wskazówka stoi dokładnie na zerze przy odłączonym przyłączu. Przesunięcie zera o jedną działkę przy próbie wodnej daje fałszywy sygnał nieszczelności, bo instalator szuka spadku, którego tak naprawdę nie ma. Korektę zera przeprowadza się śrubokrętem w otworze z boku obudowy, po uprzednim odkręceniu korka ochronnego.
Podłączenie manometru odbywa się przez zawór manometryczny z gwintem M20x1,5, który pozwala odciąć przyrząd od instalacji bez konieczności spuszczania ciśnienia. Schemat podłączenia wygląda tak: pompa ręczna, zawór odcinający, króciec kontrolny z zaworem manometrycznym, manometr. Zawór manometryczny pełni tu podwójną rolę, bo izoluje manometr od skoków ciśnienia i umożliwia jego wymianę w trakcie próby, gdyby pierwszy egzemplarz uległ uszkodzeniu.
| Krok | Czynność | Czas |
|---|---|---|
| 1 | Napełnianie instalacji wodą z odpowietrzeniem | 15-60 min |
| 2 | Podniesienie ciśnienia do wartości próbnej | 10 min |
| 3 | Stabilizacja temperatury i odczyt początkowy | 30 min |
| 4 | Obserwacja wskazań manometru | 2 godz. |
| 5 | Spadek ciśnienia dopuszczalny | ≤ 0,2 bar |
Czas trwania próby zależy od typu instalacji. Dla wody zimnej norma PN-EN 806 przewiduje minimum 2 godziny obserwacji po ustabilizowaniu temperatury, dla instalacji C.O. czas ten skraca się do 30 minut, ale warunkiem jest stabilność termiczna. Podczas próby manometr pokazuje wartość ciśnienia, które powinno pozostać stałe z dokładnością do błędu przyrządu.
Interpretacja wyniku wymaga uwzględnienia wpływu temperatury na ciśnienie. Woda w instalacji ogrzewa się od otoczenia i od temperatury własnej, co przy stałej objętości powoduje wzrost ciśnienia, a wychłodzenie daje jego spadek. Fałszywy spadek 0,1-0,2 bar w ciągu pierwszych 30 minut próby najczęściej oznacza właśnie wychładzanie wody po napełnieniu, a nie nieszczelność. Dopiero po ustabilizowaniu temperatury odczyt manometru staje się miarodajny.
Najczęstsze błędy przy próbie
Brak odpowietrzenia instalacji to klasyczny błąd, który objawia się pozornym spadkiem ciśnienia. Poduszka powietrzna w najwyższym punkcie instalacji spręża się pod ciśnieniem próbnym, a po kilkunastu minutach, gdy powietrze rozpuści się w wodzie, ciśnienie spada. Instalator odczytuje to jako nieszczelność i szuka jej godzinami, podczas gdy wystarczyło zainstalować odpowietrzniki na pionach i powtórzyć próbę.
Użycie manometru o zbyt wysokim zakresie, na przykład 0-4,0 MPa do próby C.O. przy 0,4 MPa, daje wskazania na dolnym fragmencie skali, gdzie mechanizm wykazuje największy luz i najsłabszą powtarzalność. Próba formalnie przechodzi, ale wynik nie ma wartości dowodowej, bo inspektor nadzoru zakwestionuje klasę i zakres przyrządu.
Brak aktualnego świadectwa wzorcowania to trzeci błąd, który dyskwalifikuje całą procedurę. Nawet fabrycznie nowy manometr nie ma świadectwa z akredytowanego laboratorium, a jedynie deklarację producenta. Dopiero pierwsze wzorcowanie nadaje mu status przyrządu kontrolnego.
Manometr mechaniczny czy elektroniczny z rejestracją
Manometr mechaniczny z tarczą o średnicy 160 mm to rozwiązanie sprawdzone, niewrażliwe na wilgoć, temperaturę i przypadkowe upuszczenie z wysokości. Wskazanie odczytuje się wzrokiem, bez zasilania, bez kalibracji ekranu, bez ryzyka rozładowania baterii w trakcie próby. W terenie, na budowie bez prądu, przy temperaturze bliskiej zeru, mechaniczny przyrząd po prostu działa.
Manometr elektroniczny z rejestracją, na przykład z serii LEO-2 lub LEO-Record, oferuje ciągły zapis pomiaru w pamięci wewnętrznej z krokiem co 1 sekundę. Po zakończeniu próby urządzenie generuje raport PDF z wykresem ciśnienia w funkcji czasu, co stanowi dowód pomiarowy trudny do podważenia. Inspektor widzi nie tylko wartość końcową, ale też przebieg całej próby, łącznie z momentem stabilizacji i ewentualnymi skokami.
| Cecha | Manometr mechaniczny | Manometr elektroniczny LEO-2 / LEO-Record |
|---|---|---|
| Klasa dokładności | 0,6 | 0,1 lub 0,05 |
| Rejestracja wyniku | brak, odczyt ręczny | ciągła, PDF, karta pamięci |
| Zasilanie | nie wymaga | akumulator, ładowarka |
| Odporność na warunki | wysoka | wymaga ochrony przed wilgocią i mrozem |
| Cena orientacyjna (PLN netto) | od 350 do 600 | od 2400 do 4500 |
| Świadectwo wzorcowania PCA | opcjonalne, koszt 80-150 | zwykle w cenie urządzenia |
Wybór zależy od skali projektu i wymagań odbiorcy. Dla pojedynczej próby w mieszkaniu mechaniczny manometr klasy 0,6 ze świadectwem wzorcowania w zupełności wystarczy. Dla inwestycji deweloperskiej, gdzie protokół próby idzie do nadzoru, ubezpieczyciela i przyszłego zarządcy, rejestrator elektroniczny oszczędza godziny pracy i eliminuje dyskusje o wiarygodności odczytu.
Zawór manometryczny i akcesoria, które robią różnicę
Zawór manometryczny PN250 lub PN400 izoluje manometr od instalacji po zakończeniu próby. Bez niego manometr pozostaje pod stałym ciśnieniem roboczym, co skraca jego żywotność i zwiększa ryzyko uszkodzenia elementu sprężystego. Zawór pozwala też bezpiecznie wymienić manometr na inny egzemplarz bez spuszczania wody z całej instalacji.
Walizka ochronna to detal, który w terenie decyduje o przeżywalności przyrządu. Manometr kontrolny kosztuje kilkaset złotych, a szkło zegarowe pęka przy pierwszym upadku z wysokości 1 metra. Walizka z pianką formowaną, z wycięciami na manometr, zawór i uszczelki, utrzymuje zestaw w jednym miejscu i chroni przed wstrząsami podczas transportu między budowami.
Uszczelki silikonowe do zaworu manometrycznego muszą być kompatybilne z medium. Do wody, glikolu i mieszanek instalacyjnych wystarczy silikon spożywczy. Do instalacji gazowej potrzebne są uszczelki oznaczone do pracy z gazem, zwykle z klingerytem lub teflonem. Mieszanie uszczelek to częsty błąd, który kończy się nieszczelnością zaworu i fałszywym odczytem spadku ciśnienia.
Sprawdź przed próbą
- Wskazówka manometru stoi na zerze bez ciśnienia
- Aktualne świadectwo wzorcowania PCA leży w teczce
- Gwint przyłącza pasuje do króćca instalacji
- Uszczelka zaworu jest czysta i nieuszkodzona
- Instalacja jest odpowietrzona
Pamiętaj podczas próby
- Stabilizuj temperaturę minimum 30 minut
- Zapisuj odczyty co 15 minut
- Nie przekraczaj ciśnienia próbnego o więcej niż 10%
- Kontroluj wizualnie połączenia pod kątem rosy
Kiedy manometr kontrolny nie wystarczy
Manometr kontrolny do próby szczelności nie służy do ciągłego monitorowania ciśnienia roboczego instalacji. Jeśli przyrząd ma wisieć na rozdzielaczu C.O. przez cały sezon grzewczy, lepszy będzie manometr przemysłowy klasy 1,6 lub 2,5 w tańszej obudowie. Klasa 0,6 i świadectwo wzorcowania kosztują, a przy ciągłej pracy i tak uległyby zużyciu w ciągu 12 miesięcy.
Do pomiarów dynamicznych, na przykład ciśnienia tłoczenia pompy czy uderzenia hydraulicznego, manometr kontrolny też się nie nadaje. Jego mechanizm Bourdona reaguje na skoki ciśnienia z opóźnieniem i nie oddaje wiernie przebiegu zjawiska. Tam potrzebny jest przetwornik elektroniczny z częstotliwością próbkowania minimum 100 Hz.
Przy próbach instalacji o bardzo wysokim ciśnieniu próbnym, przekraczającym 4,0 MPa, manometr kontrolny 160 mm wychodzi poza typowy zakres oferty. W takich przypadkach stosuje się przyrządy o średnicy 250 mm z mechanizmem spiralnym, wzorcowane w wyższych klasach, albo przetworniki ciśnienia z rejestracją. Próba wodna kotłowni przemysłowej przy 6,0 MPa to już domena specjalistycznych serwisów.
Decyzja o zakupie sprowadza się do trzech pytań: jakie ciśnienie próbne, jak długo ma trwać próba, kto będzie odbierał wynik. Dla instalatora prowadzącego jednorazowe próby w mieszkaniach manometr mechaniczny klasy 0,6 ze świadectwem wzorcowania i zaworem manometrycznym w walizce to kompletny zestaw startowy, który zwraca się po trzech, czterech protokołach odbioru. Dla firmy wykonującej dziesiątki prób miesięcznie inwestycja w rejestrator elektroniczny skraca czas raportowania i eliminuje spory z inspektorami.
Świadectwo wzorcowania PCA, gwarancja producenta i dostępność akcesoriów w jednej wysyłce upraszczają logistykę na budowie. Jeden zestaw, jeden dokument, jeden numer faktury, zero szukania brakującej redukcji w ostatniej chwili.
Źródła danych i norm: PN-EN 806 (instalacje wody pitnej), PN-EN 13480 (instalacje przemysłowe), PN-EN ISO/IEC 17025 (akredytacja laboratoriów), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualnie tekst jednolity z 2022 r.), materiały PCA (www.pca.gov.pl), dane katalogowe producentów manometrów dostępne na ich stronach internetowych.
