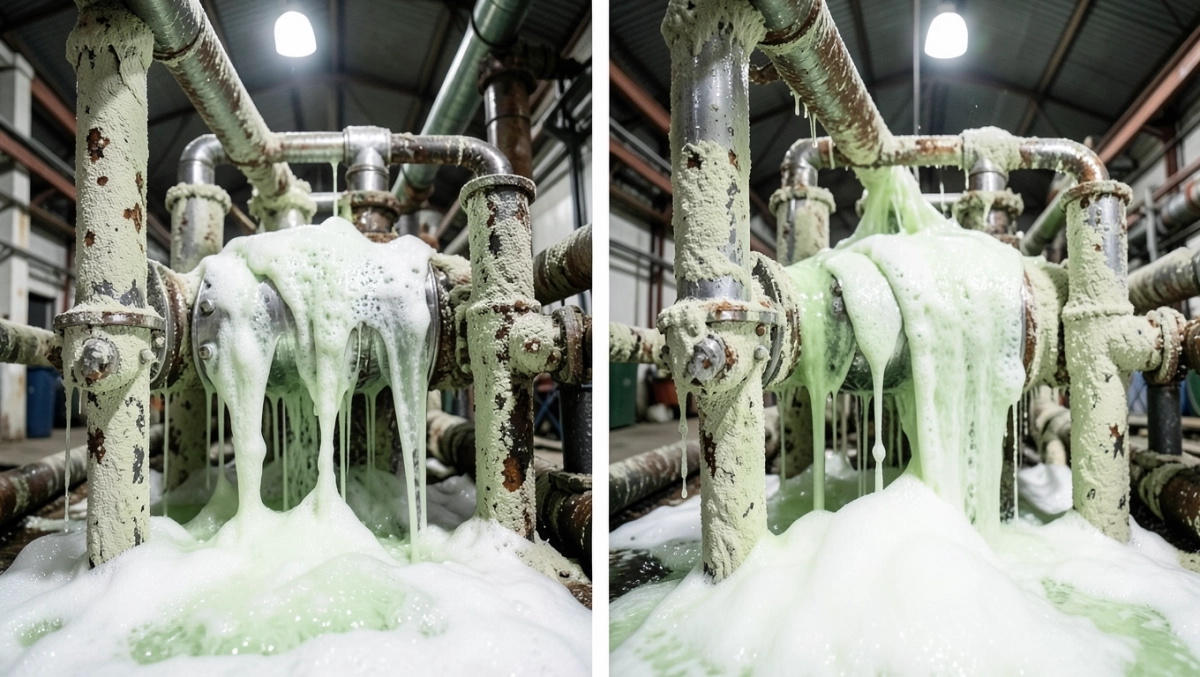

Chemiczne czyszczenie instalacji przemysłowych: jak odzyskać pełną sprawność bez demontażu

Pięćdziesiąt procent spadku wydajności kotła po dwóch latach bez czyszczenia. Trzydzieści procent wzrostu zużycia gazu w instalacji C.O. zarośniętej kamieniem kotłowym. Te liczby nie pochodzą z ulotki reklamowej, lecz z pomiarów wykonywanych przy okazji typowych audytów energetycznych w polskim przemyśle. Jeśli szef utrzymania ruchu w zakładzie, inżynier odpowiedzialny za ciepłownię albo zarządca wspólnoty mieszkaniowej szuka skutecznej metody przywrócenia sprawności instalacji bez kosztownego demontażu, poniższy tekst odpowiada na pytanie, które naprawdę się pojawia: jak technicznie, chemicznie i organizacyjnie wygląda proces, który pozwala wyciągnąć z rur i wymienników lata zaniedbań, jednocześnie nie paraliżując produkcji.

• Czyszczenie instalacji C.O. i C.W.U. bez przerywania pracy zakładu
• Odkamienianie kotłów, wymienników ciepła i układów kogeneracji
• Chemiczne czyszczenie układów chłodzenia i chillerów
• Najczęstsze błędy przy czyszczeniu instalacji, które kosztują fortunę
• Dobór technologii i etapy realizacji procesu
• Dla kogo przeznaczone jest profesjonalne czyszczenie chemiczne
• Korzyści biznesowe i zwrot z inwestycji
• Kwalifikacje i standardy wykonawców
• Przygotowanie instalacji do czyszczenia
• Co zrobić po czyszczeniu

Czyszczenie instalacji C.O. i C.W.U. bez przerywania pracy zakładu

Skala problemu w polskich instalacjach centralnego ogrzewania i ciepłej wody użytkowej wynika z twardych parametrów fizykochemicznych wody kotłowej. Twardość powyżej 4 mval/l w połączeniu z temperaturą 60-80°C prowadzi do wytrącania się węglanu wapnia w tempie około 1,5-3 mm kamienia rocznie na powierzchniach grzewczych. Warstwa kamienia o grubości 1 mm obniża współczynnik przenikania ciepła o 8-12%, a przy 3 mm strata przekracza już 25%.

Chemiczne czyszczenie instalacji C.O. i C.W.U. polega na wprowadzeniu do obiegu zamkniętego roztworu inhibitorowanych kwasów organicznych lub mineralnych, które w kontrolowanej reakcji rozpuszczają osady węglanowe, tlenki żelaza i produkty korozji. Kluczowy jest dobór stężenia zwykle 3-8% roztworu oraz temperatury roboczej, utrzymywanej w zakresie 40-55°C dla kwasu cytrynowego, 30-45°C dla kwasu solnego z inhibitorami. Cirkulacja wymuszona pompą o wydajności pozwalającej na wymianę 3-5 objętości instalacji na godzinę zapewnia kontakt środka z każdą powierzchnią.

Procedura trwa od 6 do 24 godzin w zależności od stopnia zanieczyszczenia i kubatury układu. W tym czasie zakład nie musi wstrzymywać produkcji, ponieważ czyszczenie dotyczy wydzielonego obiegu grzewczego, nie całej infrastruktury technologicznej. Po zakończeniu cyrkulacji roztwór zostaje zneutralizowany do pH 6,5-9,0 i odprowadzony zgodnie z wymaganiami rozporządzenia Ministra Gospodarki z dnia 16 czerwca 2004 r. w sprawie warunków wprowadzania ścieków do kanalizacji.

Kiedy instalacja C.O. sygnalizuje, że pora na czyszczenie

Rozpoznanie potrzeby czyszczenia nie wymaga demontażu. Wystarczy zaobserwować trzy obiektywne symptomy: wydłużony czas nagrzewania pomieszczeń przy nominalnej pracy kotła, różnicę temperatur zasilania i powrotu poniżej projektowanego gradientu o więcej niż 30%, oraz szumy wodne i stuki w rurociągach świadczące o odrywaniu się płatów kamienia. Każdy z tych objawów to efekt fizycznego narastania warstwy izolacyjnej na elementach grzewczych.

Diagnostyka poprzedzająca właściwy proces obejmuje pobranie próbek wody i osadu, pomiar grubości kamienia ultradźwiękowym miernikiem grubości powłok oraz inspekcję wziernikową wybranych odcinków. Te dane pozwalają dobrać stężenie kwasu, czas ekspozycji i temperaturę roboczą precyzyjnie pod konkretną instalację.

Odkamienianie kotłów, wymienników ciepła i układów kogeneracji

Kotły wodne, parowe i olejowe pracują w znacznie bardziej agresywnych warunkach niż instalacje C.O. Temperatura ścianek ekranów wodnych sięga 180-250°C, ciśnienie robocze 6-25 bar, a obciążenie termiczne przekracza 200 kW/m². W takich warunkach kamień kotłowy narasta nie tylko szybciej, ale też tworzy twarde, zbite struktury mineralne trudne do usunięcia metodami domowymi.

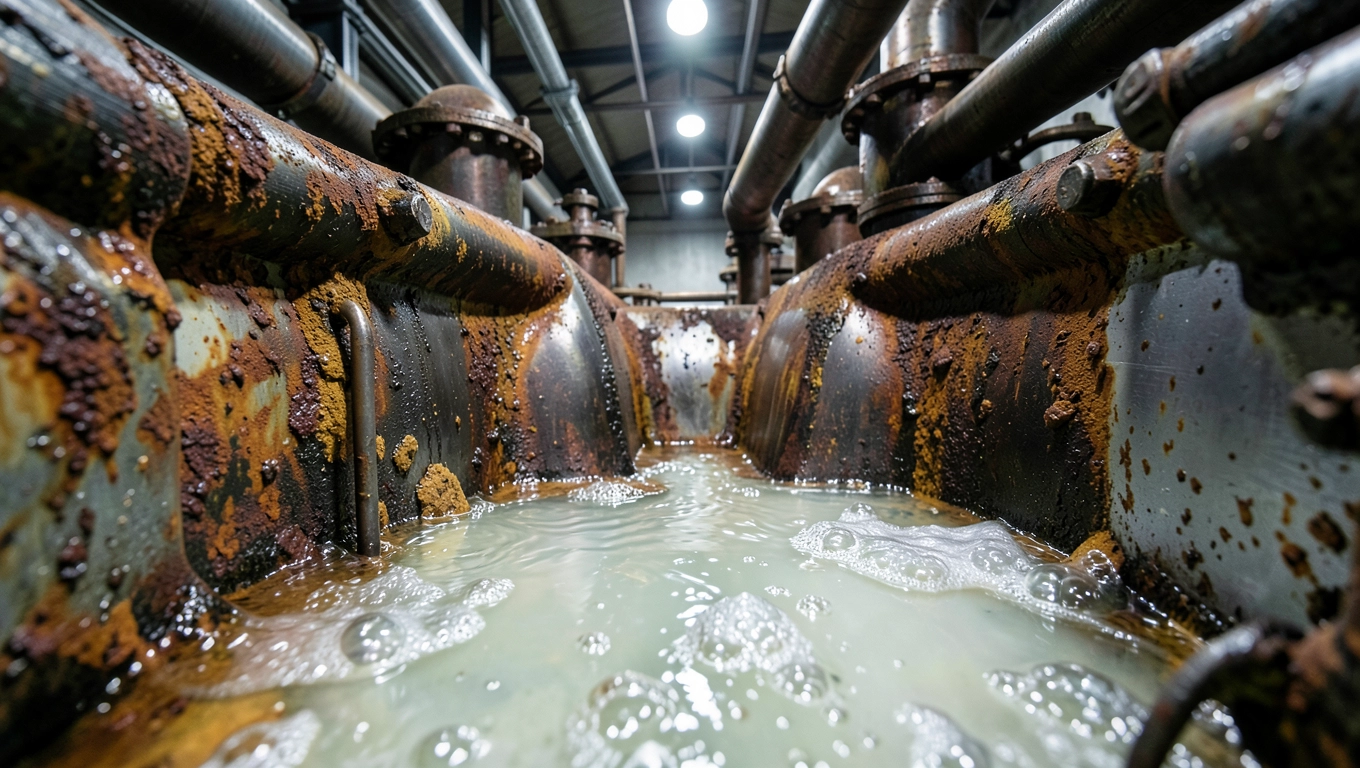

Chemiczne czyszczenie kotłów przemysłowych opiera się na technologii trawienia kwasowego z wykorzystaniem kwasu solnego z inhibitorami korozji (HCl 5-10%), kwasu sulfaminowego lub mieszanin kwasu cytrynowego i mrówkowego. Dobór środka wynika ze składu osadu węglan wapnia rozpuszcza się łatwo, lecz siarczan wapnia (anhydryt) wymaga wyższej temperatury i dłuższego czasu kontaktu. Każdy kwas działa poprzez wymianę jonową: jony wodorowe zastępują kationy metali w sieci krystalicznej osadu, tworząc rozpuszczalne sole, które pozostają w roztworze do momentu wypłukania.

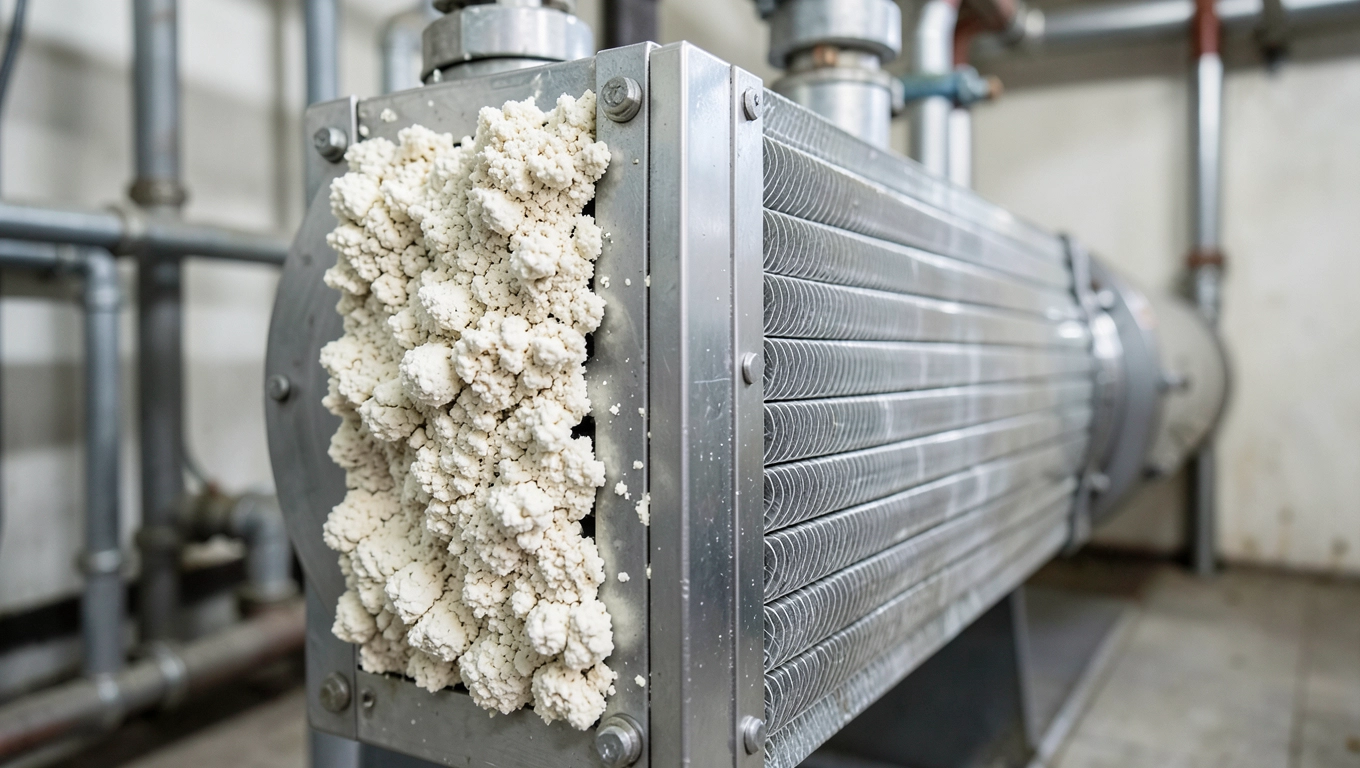

Wymienniki ciepła, zarówno płaszczowo-rurowe, jak i płytowe, stanowią osobną kategorię wymagań. Wymienniki płytowe o szczelinach kanałów 2,5-3,5 mm nie tolerują czyszczenia mechanicznego, które deformuje płyty. Tu chemia nie ma alternatywy roztwór krąży w obiegu zamkniętym przez 4-8 godzin, rozpuszczając osad bez ryzyka uszkodzenia uszczelek. Po zakończeniu procesu płukanie wodą demineralizowaną o przewodności poniżej 5 µS/cm przygotowuje powierzchnie do pasywacji.

Specyfika układów kogeneracji i trigeneracji

Instalacje kogeneracyjne, łączące wytwarzanie ciepła i energii elektrycznej, pracują przy jeszcze wyższych wymaganiach czystości. Sprawność modułu ORC (Organic Rankine Cycle) spada o 0,3-0,5 punktu procentowego na każdy milimitr kamienia na wymienniku odzysknicowym. Przy mocy elektrycznej 1 MW oznacza to stratę przychodów rzędu 12-18 tys. zł miesięcznie już po roku eksploatacji bez czyszczenia.

Proces chemicznego czyszczenia kogeneracji musi uwzględniać obecność oleju smarowego i produktów rozkładu czynnika roboczego w obiegu. Dlatego przed właściwym trawieniem kwasem wykonuje się odtłuszczenie alkalicznymi środkami powierzchniowo czynnymi, które emulgują olej i umożliwiają kwasowi kontakt z mineralnym osadem. Pominięcie tego etapu skutkuje nierównomiernym czyszczeniem i koniecznością powtórzenia procedury.

Parametry porównawcze metod czyszczenia

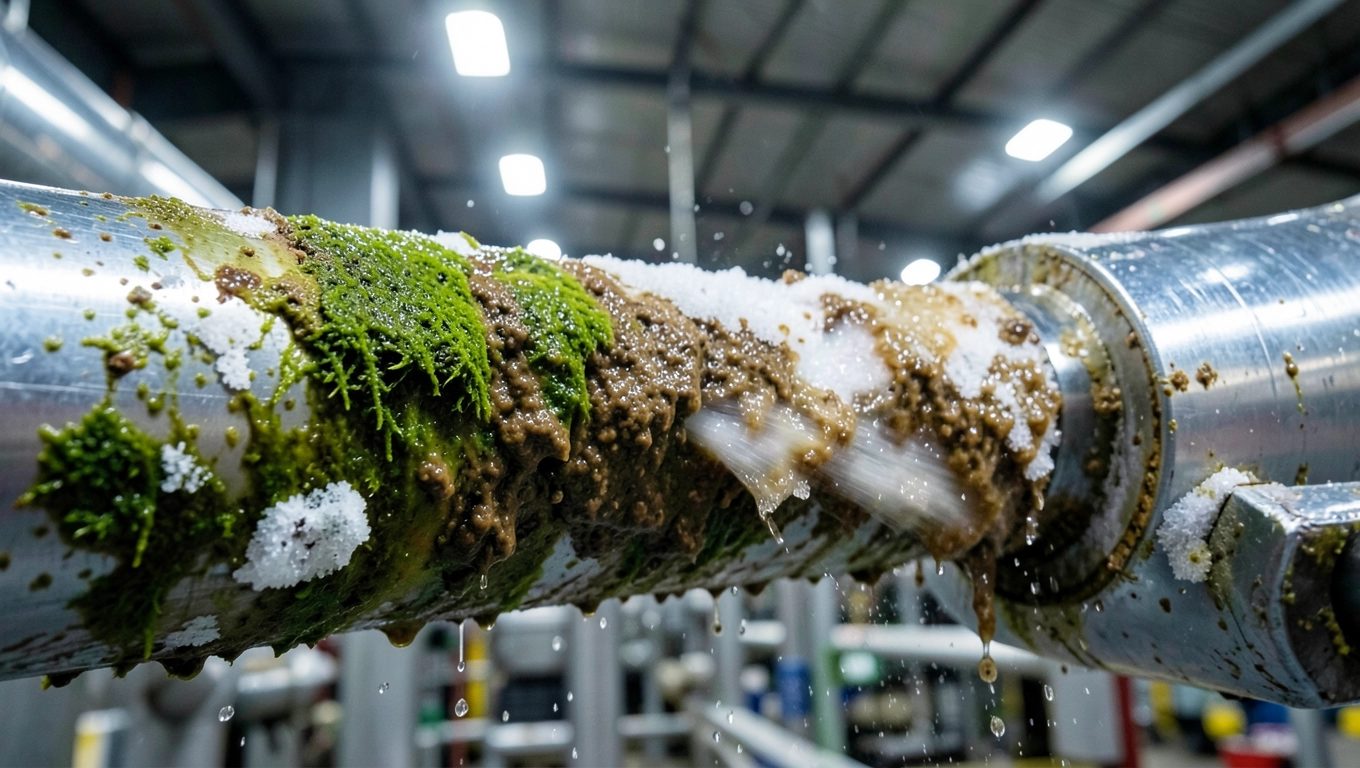

Chemiczne czyszczenie układów chłodzenia i chillerów

Chłodnie kominowe, chillery wodne i systemy free coolingu borykają się z odwrotnym problemem niż instalacje grzewcze. Zamiast kamienia narasta biofilm wielogatunkowa społeczność bakterii, glonów i grzybów, która tworzy śluzowatą warstwę o grubości 0,5-3 mm na powierzchniach wymiany ciepła. Biofilm obniża współczynnik przenikania ciepła o 15-30%, a w skrajnych przypadkach sprzyja rozwojowi Legionelli, odpowiedzialnej za legionellozę.

Chemiczne czyszczenie układów chłodzenia przebiega dwuetapowo. Pierwszy etap to dezynfekcja i usunięcie biofilmu roztworem podchlorynu sodu (NaOCl 50-200 ppm wolnego chloru) lub nadtlenku wodoru z stabilizatorami, który utlenia materię organiczną i uwalnia ją z powierzchni. Drugi etap to trawienie kwasem mineralnym z inhibitorem, rozpuszczającym tlenki metali i osady mineralne nagromadzone pod warstwą biologiczną. Czas trwania każdego etapu wynosi 4-8 godzin.

Kluczowym parametrem jest utrzymanie właściwego pH i stężenia środka aktywnego w całym obiegu. Pomiar przeprowadza się co godzinę w punktach poboru próbek rozmieszczonych co 30-50 metrów instalacji. Odchylenie pH o więcej niż 0,5 jednostki od wartości zadanej wymaga korekty dawkowania lub zakończenia procesu, ponieważ grozi korozją metali konstrukcyjnych.

Chłodnie kominowe i chillery w przemyśle spożywczym

W zakładach spożywczych wymagania sanitarne nakładają dodatkowe ograniczenia. Środki chemiczne muszą posiadać atesty PZH (Państwowy Zakład Higieny) dopuszczające kontakt z instalacjami mającymi pośredni lub bezpośredni związek z produkcją żywności. Po zakończeniu czyszczenia obowiązkowe jest wielokrotne płukanie wodą pitną i pobranie próbek do badań mikrobiologicznych, potwierdzających brak pozostałości chemicznych i biologicznych zanieczyszczeń.

Regulacje prawne w tym zakresie obejmują Rozporządzenie Ministra Zdrowia z dnia 29 listopada 2002 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi oraz normę PN-EN 16713-3 dotyczącą kontroli mikrobiologicznej instalacji wodnych. Zapisy te wymagają, by po każdym czyszczeniu chemicznym układu chłodzenia w obiektach spożywczych przeprowadzić badania na obecność Legionella pneumophila, z limitem poniżej 1000 jtk/l (jednostek tworzących kolonie na litr).

Najczęstsze błędy przy czyszczeniu instalacji, które kosztują fortunę

Pierwszy błąd to czyszczenie bez wcześniejszej analizy składu osadu. Stosowanie uniwersalnego roztworu kwasu solnego do instalacji pokrytej osadem krzemionkowym lub siarczanem wapnia daje efekt odwrotny do zamierzonego. Kwas nie rozpuszcza tych związków, a jedynie atakuje metal podłoża, przyspieszając korozję wżerową. Właściwa procedura wymaga laboratoryjnej analizy XRD (dyfrakcji rentgenowskiej) próbki osadu, trwającej 2-3 dni robocze.

Drugi błąd to pominięcie etapu pasywacji. Po trawieniu kwasem powierzchnia metalu jest aktywna chemicznie i podatna na natychmiastową korozję w obecności tlenu i wilgoci. Warstwa pasywna tlenku żelaza o grubości 2-5 µm, tworząca się w roztworze azotynu sodu (NaNO₂ 0,5-1%) o pH 9-10 w ciągu 4-6 godzin, stanowi barierę ochronną. Jej brak powoduje, że już po dwóch tygodniach instalacja wykazuje oznaki korozji, której zapobieganie kosztuje znacznie więcej niż właściwa pasywacja.

Trzeci błąd to zbyt agresywne parametry procesu w obawie przed niedostatecznym efektem. Podnoszenie stężenia kwasu powyżej 12% lub temperatury powyżej 65°C dla kwasu solnego prowadzi do korozji ogólnej stali kotłowej z szybkością przekraczającą 0,5 mm/rok, podczas gdy prawidłowe parametry utrzymują ją poniżej 0,05 mm/rok. Różnica o rząd wielkości decyduje o żywotności urządzenia.

Checklista objawów wymagających interwencji

• Wzrost zużycia paliwa lub energii elektrycznej o ponad 10% bez zmiany obciążenia
• Obniżenie temperatury wody na wyjściu z kotła o 5-8°C przy stałych parametrach palnika
• Widoczne odbarwienia, osady lub korozja na próbkach kontrolnych pobranych z obiegu
• Wynik badania wody wykazujący twardość resztkową powyżej 0,5 mval/l w układzie zamkniętym
• Odgłosy bulgotania, stuki lub szumy kawitacyjne w rurociągach i wymiennikach
• Wzrost ciśnienia dyspozycyjnego pompy obiegowej o 15-25% przy stałym przepływie
• Obecność Legionella pneumophila w stężeniu powyżej 1000 jtk/l w układach chłodzenia

Mity, które prowadzą do kosztownych decyzji

Mit pierwszy: "Wystarczy raz na dziesięć lat". W rzeczywistości interwał między czyszczeniami zależy od jakości uzdatniania wody, obciążenia cieplnego i materiałów konstrukcyjnych. Dla instalacji z prawidłowym uzdatnianiem wody zaleca się 3-5 lat, bez uzdatniania 1-2 lata, a w przypadku wody surowej o twardości powyżej 6 mval/l corocznie.

Mit drugi: "Czyszczenie chemiczne niszczy instalację". Prawidłowo przeprowadzony proces z inhibitorami korozji i kontrolą parametrów nie powoduje ubytku materiału przekraczającego 0,02 mm na całej powierzchni. Dla porównania, kamień kotłowy o grubości 3 mm obniża sprawność o 25%, a jego usunięcie przywraca parametry projektowe bez istotnego wpływu na żywotność metalu.

Mit trzeci: "Sama wymiana wody wystarczy". Wymiana wody usuwa jedynie rozpuszczone sole, nie narosłe osady. Kamień kotłowy, biofilm i produkty korozji pozostają na powierzchniach i wymagają reakcji chemicznej z kwasem lub zasadą, nie mechanicznego wypłukania.

Dobór technologii i etapy realizacji procesu

Profesjonalne chemiczne czyszczenie instalacji przemysłowych przebiega według ściśle określonej sekwencji, której każdy etap ma swoje uzasadnienie techniczne. Rozpoczęcie od etapu trzeciego z pominięciem dwóch pierwszych to najczęstsza przyczyna niepowodzeń i reklamacji.

Etap 1. Diagnoza i kwalifikacja instalacji

Pierwszym krokiem jest wizja lokalna połączona z pobraniem próbek osadu, wody i materiału konstrukcyjnego. Analiza obejmuje oznaczenie składu mineralnego osadu metodą XRD, twardości ogólnej i węglanowej wody, stężenia chlorków, siarczanów i rozpuszczonego tlenu. Równolegle wykonuje się pomiar grubości ścianek ultradźwiękiem w punktach charakterystycznych instalacji. Te dane pozwalają ocenić, czy czyszczenie chemiczne jest bezpieczne dla danego materiału i jakie parametry procesu zapewnią skuteczność bez ryzyka.

W instalacjach ze stali czarnej o średnicy powyżej DN 100 sprawdza się też stan połączeń kołnierzowych i armatury. Korozja wżerowa głębsza niż 1 mm wymaga naprawy przed czyszczeniem, ponieważ ekspozycja na kwas może pogłębić ubytki.

Etap 2. Projekt technologiczny i symulacja

Na podstawie danych z diagnozy powstaje projekt zawierający: dobór środka chemicznego i jego stężenia, czas cyrkulacji, temperaturę roboczą, punkty poboru próbek kontrolnych, procedurę neutralizacji i utylizacji zużytego roztworu. Dla instalacji o kubaturze powyżej 5 m³ wykonuje się próbę laboratoryjną na próbce osadu, potwierdzającą skuteczność dobranego środka i ustalającą czas potrzebny do całkowitego rozpuszczenia osadu.

Symulacja obiegu z użyciem programów CFD (Computational Fluid Dynamics) pozwala zweryfikować, czy roztwór dotrze do wszystkich odgałęzień instalacji, w tym martwych odcinków i punktów o niskim przepływie. Tam, gdzie symulacja wykaże strefy zastoju, projektuje się dodatkowe punkty iniekcji lub tymczasowe bypassy.

Etap 3. Realizacja i monitoring

Właściwy proces czyszczenia składa się z trzech faz: odmulanie mechaniczne wstępne (jeśli osad jest luźny i sypki), cyrkulacja roztworu czyszczącego, neutralizacja i płukanie. Monitoring obejmuje pomiary pH, temperatury, stężenia środka aktywnego i przewodności roztworu w odstępach jednogodzinnych. Każde odchylenie od parametrów projektowych wymaga interwencji.

Prędkość przepływu roztworu w rurociągach powinna wynosić 0,5-1,5 m/s. Niższa prędkość nie zapewnia wymywania rozpuszczonych produktów z powierzchni, wyższa powoduje erozję i pienienie roztworu, utrudniające kontrolę procesu.

Etap 4. Pasywacja, dokumentacja i raport

Po wypłukaniu resztek kwasu wodą demineralizowaną instalacja zostaje wypełniona roztworem pasywacyjnym na czas 4-8 godzin. Następnie roztwór pasywacyjny jest usuwany, a instalacja napełniana wodą eksploatacyjną z dodatkiem inhibitorów korozji i środków antybakteryjnych. Dokumentacja końcowa obejmuje raport z przeprowadzonego procesu, certyfikaty użytych środków chemicznych, protokoły pomiarów i zalecenia dotyczące dalszej eksploatacji.

Dla kogo przeznaczone jest profesjonalne czyszczenie chemiczne

Zakres zastosowań obejmuje praktycznie każdy obiekt, w którym funkcjonuje zamknięty obieg wodny lub glikolowy. Wspólnoty i spółdzielnie mieszkaniowe stanowią największą grupę odbiorców ze względu na skalę infrastruktury C.O. i C.W.U. w budynkach wielorodzinnych. Hotele i obiekty noclegowe, gdzie stabilność temperatury i jakości wody wpływa bezpośrednio na komfort gości i oceny w systemach rezerwacyjnych, wymagają czyszczenia w okresach najniższego obłożenia.

Przemysł spożywczy, farmaceutyczny i kosmetyczny podlega dodatkowym regulacjom sanitarnym, które czynią regularne czyszczenie instalacji obowiązkiem, nie opcją. Inspektorzy PIS (Państwowej Inspekcji Sanitarnej) mogą wstrzymać produkcję w przypadku stwierdzenia przekroczeń norm mikrobiologicznych. Instytucje publiczne, szpitale i szkoły podlegają z kolei nadzorowi UDT (Urzędu Dozoru Technicznego) w zakresie urządzeń ciśnieniowych i wymagań dotyczących instalacji grzewczych.

Segment domów jednorodzinnych różni się skalą, ale nie mechanizmem. Instalacje z kotłami kondensacyjnymi o mocy do 30 kW i kubaturze obiegu 100-300 litrów czyszczy się podobnymi środkami, w niższych stężeniach i przy krótszym czasie ekspozycji. Efektywność takiego zabiegu mierzona spadkiem zużycia gazu sięga 8-12% w pierwszym sezonie po czyszczeniu.

Korzyści biznesowe i zwrot z inwestycji

Energooszczędność to pierwszy i najbardziej wymierny efekt. Wzrost sprawności kotła o 15-20% w wyniku usunięcia kamienia przekłada się na proporcjonalne obniżenie zużycia paliwa. Dla kotłowni gazowej o mocy 500 kW pracującej 4500 godzin rocznie oznacza to oszczędność rzędu 35-55 tys. zł rocznie przy cenach gazu z 2024 roku.

Wydłużenie żywotności urządzeń to druga, trudniej mierzalna, lecz istotna korzyść. Wymiennik ciepła, który bez czyszczenia wymaga wymiany po 12-15 latach, przy regularnej konserwacji chemicznej co 3-4 lata pracuje 20-25 lat. Różnica w kosztach wymiany wymiennika (45-90 tys. zł) i kosztach czyszczenia (8-14 tys. zł co trzy lata) przekłada się na oszczędność netto w cyklu życia instalacji.

Zgodność z przepisami stanowi trzeci wymiar. UDT prowadzi kontrole instalacji ciśnieniowych w obiektach przemysłowych i użyteczności publicznej. Stwierdzenie zaniedbań w utrzymaniu skutkuje decyzjami o wstrzymaniu eksploatacji do czasu usunięcia nieprawidłowości. Koszty przestoju w przemyśle sięgają 5-15% wartości produkcji dziennej, co dla średniej wielkości zakładu oznacza dziesiątki tysięcy złotych dziennie.

Ograniczenie ryzyka awarii to wymiar, który trudno wycenić ex ante, ale statystyki ubezpieczycieli są bezlitosne. Pożar kotła, pęknięcie wymiennika czy zalanie hali produkcyjnej w wyniku korozji to zdarzenia o wartości szkód od 200 tys. do kilku milionów złotych. Regularne czyszczenie i inspekcja instalacji obniża prawdopodobieństwo takich zdarzeń o 60-80%, jak wynika z danych zakładów ubezpieczeń analizujących przyczyny szkód majątkowych.

Kwalifikacje i standardy wykonawców

Chemiczne czyszczenie instalacji przemysłowych nie jest czynnością, którą może wykonać przypadkowa ekipa. Operatorzy procesu muszą posiadać przeszkolenie w zakresie BHP przy pracy z kwasami i zasadami, znajomość kart charakterystyki stosowanych środków (zgodnie z rozporządzeniem REACH) oraz uprawnienia do obsługi urządzeń ciśnieniowych w przypadku instalacji powyżej 0,5 bar.

Certyfikaty preparatów chemicznych stanowią osobną kategorię wymagań. Każdy środek używany w instalacjach zdatnej wody użytkowej musi posiadać atest PZH. W przemyśle spożywczym dodatkowo wymagana jest zgodność z normą PN-EN 13697 dotyczącą skuteczności bakteriobójczej i grzybobójczej środków dezynfekcyjnych. Dokumentacja ta powinna być częścią raportu końcowego z czyszczenia.

Norma PN-EN 13480 dotycząca rurociągów przemysłowych oraz PN-EN 12953 dotycząca kotłów wodnych definiują wymagania materiałowe i wytrzymałościowe, które muszą być spełnione przed i po procesie czyszczenia. Wykonawca profesjonalny zna te normy i stosuje je jako ramy odniesienia przy ocenie stanu instalacji.

Przygotowanie instalacji do czyszczenia

Przed przyjazdem ekipy wykonawcy konieczne jest kilka czynności przygotowawczych po stronie właściciela obiektu. Należy odciąć instalację od źródeł ciepła (kotły, wymienniki płytowe wrażliwe na temperaturę), zabezpieczyć armaturę i urządzenia, które nie mogą mieć kontaktu z roztworem czyszczącym, oraz udostępnić dokumentację techniczną instalacji.

Dostęp do punktów przyłączeniowych pompy cyrkulacyjnej i zaworów spustowych musi być zapewniony. W obiektach przemysłowych często konieczne jest też skoordynowanie pracy z innymi służbami utrzymania ruchu, by czyszczenie nie kolidowało z planowanymi remontami lub przestojami produkcyjnymi.

Co zrobić po czyszczeniu

Efekt czyszczenia utrzymuje się znacznie dłużej, gdy instalacja zostaje objęta programem stałej kontroli jakości wody. Regularne pomiary twardości, pH, przewodności i stężenia inhibitorów pozwalają wykryć zmiany zanim doprowadzą do ponownego narastania osadów. Producenci chemikaliów oferują zestawy do samodzielnych pomiarów oraz zdalne systemy monitoringu z przesyłaniem danych do chmury.

Harmonogram kolejnego czyszczenia ustala się na podstawie wyników monitoringu, a nie sztywnych interwałów czasowych. Instalacja z dobrze działającym uzdatnianiem wody może wymagać następnego czyszczenia po 4-5 latach, podczas gdy instalacja bez uzdatniania wody będzie potrzebowała interwencji po 12-18 miesiącach.

Chemiczne czyszczenie instalacji przemysłowych to inwestycja, która zwraca się szybciej niż większość innych działań modernizacyjnych, pod warunkiem że zostanie przeprowadzona rzetelnie, z właściwą diagnostyką i dokumentacją. Tam, gdzie podejmuje się ją jako element strategii utrzymania ruchu, a nie reakcję na awarię, efekty widoczne są w bilansie energetycznym zakładu już od pierwszego sezonu grzewczego po zabiegu.

Źródła danych i regulacji: Rozporządzenie Ministra Gospodarki z dnia 16 czerwca 2004 r. w sprawie warunków wprowadzania ścieków do kanalizacji (isap.sejm.gov.pl); Rozporządzenie Ministra Zdrowia z dnia 29 listopada 2002 r. w sprawie jakości wody przeznaczonej do spożycia przez ludzi (isap.sejm.gov.pl); norma PN-EN 16713-3; norma PN-EN 13480; norma PN-EN 12953; norma PN-EN 13697; norma PN-EN 13463; raporty energetyczne Polskiego Alarmu Smogowego i Krajowej Agencji Poszanowania Energii (kape.gov.pl); dane cenowe taryf gazu ziemnego URE z 2024 roku (ure.gov.pl).
