Kolory kabli elektrycznych – co oznacza każdy przewód w domu

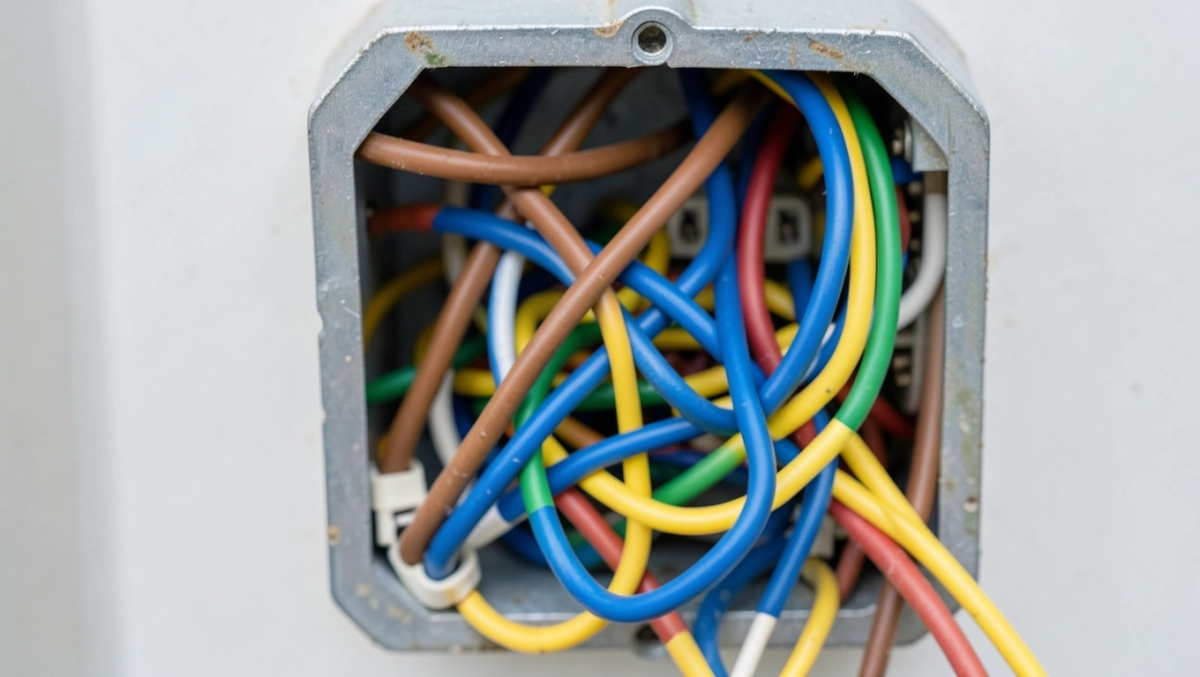

Stajesz przed ścianą z kłębkiem kolorowych kabli i pierwsza myśl jest zawsze ta sama: którego nie wolno dotknąć? To uczucie niepewności przy włączonej rozdzielnicy zna każdy, kto choć raz wymieniał gniazdko albo wieszał lampę. Pomyłka między przewodem fazowym a ochronnym kosztuje życie, dlatego poniższy przewodnik traktuje kolory kabli elektrycznych jak mapę, z którą nie zgubisz się nawet wtedy, gdy poprzedni właściciel mieszkania zostawił instalację w nieładzie.

• Dlaczego kolory kabli elektrycznych decydują o bezpieczeństwie
• Aktualny podział kolorów w instalacjach 230 V
• Instalacja jednofazowa a trójfazowa różnice w kolorach faz
• Oznaczenia literowe L, N, PE i symbole na kablu jak je czytać
• Jak podłączyć gniazdko lub lampę krok po kroku praktyczna ściągawka
• Najczęstsze błędy i mity dotyczące kolorów kabli
• Kiedy wezwać elektryka z uprawnieniami
• Znaczenie kolorów w praktyce krótkie podsumowanie

Dlaczego kolory kabli elektrycznych decydują o bezpieczeństwie

Każdy kolor izolacji niesie informację o funkcji przewodu, a ta informacja pozwala uniknąć kontaktu z napięciem. Człowiek rozróżnia barwy szybciej niż litery naniesione drobnym drukiem, więc norma PN-HD 308 S2:2007 wprowadziła jednolity system właśnie po to, by reagować odruchowo, a nie sprawdzać dokumentację.

Gdy pomylisz przewód fazowy z neutralnym, urządzenie zadziała, ale jego obudowa może znienacka znaleźć się pod potencjałem sieci. Dotknięcie takiego elementu przy jednoczesnym kontakcie z uziemionym kaloryferem zamyka obwód przez ciało, a prąd przemienny 230 V o natężeniu powyżej 30 mA potrafi zatrzymać serce w ciągu sekundy.

Pomyłka przy przewodzie ochronnym bywa jeszcze podstępniejsza, bo wszystko wygląda na poprawne do momentu pierwszej usterki. Brak ciągłości PE sprawia, że wyłącznik różnicowoprądowy nie odetnie zasilania po dotknięciu przebitej obudowy pralki. Iskra w gniazdku, brak reakcji zabezpieczenia i pożar w ścianie to scenariusz, który statystyki PSP od lat wymieniają w czołówce przyczyn pożarów w budynkach mieszkalnych.

Uwaga: żaden kolor nie zastępuje pomiaru miernikiem. Zanim chwycisz jakikolwiek przewód, sprawdź napięcie dotykową sondą lub wskaźnikiem neonowym.

Aktualny podział kolorów w instalacjach 230 V

W domowej instalacji jednofazowej pracują dokładnie trzy żyły o ściśle określonych barwach. Przewód fazowy L występuje najczęściej w kolorze brązowym, rzadziej czarnym, zawsze niesie napięcie względem ziemi i stanowi jedyne źródło potencjału groźnego dla zdrowia.

Przewód neutralny N ma barwę niebieską i pełni rolę powrotną. W prawidłowej instalacji jego potencjał względem ziemi wynosi blisko 0 V, ale w praktyce bywa inaczej, szczególnie przy niesymetrycznym obciążeniu lub przerwanym PE.

Przewód ochronny PE wyróżnia się charakterystyczną kombinacją żółto-zieloną i nie przewodzi prądu roboczego. Jego zadaniem jest odprowadzenie prądu upływowego do ziemi w razie awarii, a wartość rezystancji tego połączenia nie może przekraczać kilku omów, by wyłącznik różnicowoprądowy zadziałał w wymaganym czasie 0,4 s.

W obwodach prądu stałego DC obowiązuje osobna konwencja. Biegun dodatni oznacza się czerwienią, a ujemny granatem lub czernią, co ma znaczenie przy podłączaniu paneli fotowoltaicznych, systemów car-portowych oraz większości zasilaczy w inteligentnym domu. Pomylenie polaryzacji w instalacji PV nie grozi porażeniem, ale potrafi zniszczyć inwerter, którego koszt przekracza 5 tys. zł.

Instalacja jednofazowa a trójfazowa różnice w kolorach faz

Jednofazowa instalacja 230 V wystarcza w mieszkaniach o mocy umownej do 5-8 kW. Tu spotykasz pojedynczą fazę o barwie brązowej, neutralny niebieski oraz ochronny żółto-zielony.

Trójfazowa instalacja 400 V pojawia się w nowych domach jednorodzinnych, warsztatach, przy pompach ciepła powyżej 9 kW oraz w obiektach z klimatyzacją o dużym poborze. Każda faza ma własną barwę: L1 brązowa, L2 czarna, L3 szara. Trzy fazy przesunięte o 120° dają wypadkową moc trzykrotnie większą niż pojedyncza, a przewód neutralny współpracuje ze wszystkimi naraz.

Rozdzielnica trójfazowa wykorzystuje też inne zabezpieczenia: wyłącznik nadprądowy trójbiegunowy o prądzie znamionowym 25 A lub 32 A, a wyłącznik różnicowoprądowy czteropolowy 30 mA. Rozróżnienie barw faz chroni przed błędnym podłączeniem odbiornika pod niewłaściwy biegun i przed przeciążeniem jednej fazy, co prowadziłoby do asymetrii napięcia oraz migotania oświetlenia.

Oznaczenia literowe L, N, PE i symbole na kablu jak je czytać

Litera L na izolacji lub w dokumentacji oznacza zawsze fazę, N identyfikuje przewód neutralny, a PE skrót angielskiego Protective Earth, czyli przewód ochronny. Spotykany w starszych budynkach symbol PEN łączy funkcje ochronną i neutralną w jednej żyle, oznaczonej niegdyś kolorem czerwonym, dziś zastrzeżonym dla innych celów.

Opis kabla typu YDY 3×2,5 mm² mówi dużo więcej niż sam kolor. Y oznacza izolację z PVC, D podwójną warstwę izolacji, a Y powłokę zewnętrzną z tego samego tworzywa. Cyfra 3 określa liczbę żył, a 2,5 mm² przekrój roboczy. Kabel YDYp posiada dodatkową żyłę ochronną PE, dzięki czemu jest podstawowym przewodem stosowanym w domowych gniazdkach.

W oznaczeniach pojawiają się też litery materiałowe. A informuje o aluminium, F o stali, D o żyle wykonanej z pojedynczego drutu (sztywnej), L o lince (giętkiej). Linka L lepiej sprawdza się przy ruchomych odbiornikach, lampach wiszących i przedłużaczach, bo wytrzymuje wielokrotne zginanie bez ryzyka pęknięcia.

Jak podłączyć gniazdko lub lampę krok po kroku praktyczna ściągawka

Pierwszy krok to wyłączenie bezpiecznika w rozdzielnicy, nie tylko głównego, ale konkretnego obwodu. Próba odkręcenia przewodu pod napięciem to najczęstsza przyczyna porażeń przy domowych naprawach.

Drugi krok to sprawdzenie braku napięcia miernikiem lub wskaźnikiem. Samo wyłączenie bezpiecznika nie daje pewności, bo w starszych instalacjach zdarza się błędne oznakowanie obwodów, a napięcie może wrócić inną drogą.

Trzeci krok to identyfikacja przewodów. Faza brązowa trafia do zacisku oznaczonego literą L, neutralny niebieski do zacisku N, a ochronny żółto-zielony do bolca uziemiającego. W lampie wiszącej PE podłączasz do zacisku oznaczonego symbolem uziemienia.

Czwarty krok to dokręcenie zacisków momentem zapewniającym trwały docisk, zwykle 0,8 Nm. Zbyt luźna śruba powoduje grzanie się styku, a w skrajnych przypadkach iskrzenie i pożar w puszce.

Piąty krok to załączenie bezpiecznika i pomiar napięcia między L a N. Wartość 230 V z tolerancją ±10% potwierdza poprawne podłączenie. Brak napięcia oznacza przerwę w obwodzie lub błędnie wyłączony bezpiecznik.

Wskazówka: po każdej pracy zapisz, który bezpiecznik odpowiada danemu obwodowi. Opisany rozdzielnik oszczędza czas przy kolejnych naprawach i pomaga uniknąć pomyłek.

Najczęstsze błędy i mity dotyczące kolorów kabli

Mit pierwszy: „niebieski jest bezpieczny, więc można go dotykać". W rzeczywistości w źle wykonanej instalacji żyła niebieska bywa pod napięciem, jeśli elektryk zamienił ją z fazą przy braku oznaczeń. Brak napięcia na N potwierdza tylko pomiar, nie kolor.

Mit drugi: „żółto-zielony zawsze oznacza uziemienie". W używanych kablach izolacja potrafi być przebarwiona, brudna albo po prostu pomylona przy przedłużaczu. Kabel z odwróconymi rolami L i PE spotykany jest na targach i w tanich produktach bez certyfikatu CE.

Trzeci błąd to mieszanie starego systemu PEN z nowym PE przy remoncie. W sieci TN-C prąd ochronny i neutralny płyną jedną żyłą, a w TN-C-S rozdzielają się dopiero w rozdzielnicy głównej. Nieprzemyślane połączenie obu systemów tworzy pętlę, w której prąd upływowy wraca niechronioną drogą.

Czwarty problem to brak ciągłości PE przy wymianie gniazdek. Nowe gniazdo z bolcem uziemiającym podłącza się tylko do żyły ochronnej, bo pominięcie tego połączenia sprawia, że cały obwód traci ochronę przeciwporażeniową, a wyłącznik różnicowoprądowy nie odetnie zasilania przy awarii.

Kiedy wezwać elektryka z uprawnieniami

Brak przewodu ochronnego PE w puszce, iskrzenie przy wkładaniu wtyczki, migotanie oświetlenia bez widocznej przyczyny i stare instalacje aluminiowe wymagają fachowej diagnostyki. Przewody aluminiowe o przekroju 2,5 mm² po 40 latach eksploatacji tracą sprężystość, a utlenione styki grzeją się przy obciążeniu powyżej 10 A.

Objawem krytycznym jest brak reakcji wyłącznika różnicowoprądowego na test przyciskiem TEST. Urządzenie powinno odciąć zasilanie w czasie krótszym niż 300 ms, a jego zignorowanie oznacza, że ochrona przeciwporażeniowa w całym obwodzie nie działa.

Wezwanie elektryka SEP z uprawnieniami 1 kV zaleca się także przy modernizacji rozdzielnicy, przenoszeniu obwodów oraz podłączaniu urządzeń o mocy powyżej 3,5 kW, takich jak kuchenki indukcyjne, pompy ciepła czy ładowarki samochodowe 11 kW.

Pamiętaj: samodzielna naprawa instalacji elektrycznej w budynkach wielorodzinnych bywa niezgodna z regulaminem wspólnoty oraz przepisami przeciwpożarowymi. W razie wątpliwości lepiej sprawdzić obowiązujące przepisy niż ryzykować utratę ochrony ubezpieczeniowej.

Znaczenie kolorów w praktyce krótkie podsumowanie

Kolory kabli elektrycznych stanowią pierwszą linię obrony przed porażeniem i pożarem. Brązowy lub czarny oznacza fazę pod napięciem, niebieski to przewód neutralny, a żółto-zielony ochronny. W instalacji trójfazowej dochodzą czerń i szarość dla L2 oraz L3.

Prąd stały DC posługuje się czerwienią dla plusa i granatem lub czernią dla minusa. Rozróżnienie to ma znaczenie przy fotowoltaice, systemach magazynowania energii oraz inteligentnym domu opartym na niskonapięciowych magistralach.

Pomiar miernikiem, wyłączony bezpiecznik i świadomość, że kolor bywa mylący, pozostają trzema filarami bezpiecznej pracy. Zastosowanie się do tych zasad sprawia, że nawet skomplikowany remont przejdziesz bez stresu i z zachowaną ochroną przeciwporażeniową.

Zostaw komentarz z pytaniem o konkretny przewód lub sytuację w Twojej instalacji. Im więcej szczegółów podasz (kolor, liczba żył, rok budowy), tym celniejsza odpowiedź.

Źródła: PN-HD 308 S2:2007 Identyfikacja żył w kablach i przewodach, Dyrektywa niskonapięciowa 2014/35/UE, dane statystyczne Państwowej Straży Pożarnej, publikacje SEP Stowarzyszenia Elektryków Polskich, katalogi producentów kabli zgodne z normą PN-EN 50575.
