Instalacje polietylenowe PEX – kompletny przewodnik bez ściemy

Wybór między rurą miedzianą, polipropylenową a instalacją z polietylenu sieciowanego to decyzja, która spędza sen z powiek niejednemu inwestorowi stojącemu przed remontem lub budową domu. Rynek wyraźnie przesunął się w stronę elastycznych przewodów w nowych realizacjach mieszkaniowych ponad siedem na dziesięć instalacji wodno-grzewczych powstaje dziś w technologii PEX. Materiał łączy odporność na korozję, prosty montaż bez spawania i wieloletnią trwałość, ale tylko wtedy, gdy dobierze się właściwą średnicę, typ złączki i zachowa reżim przy próbie ciśnieniowej.

• Czym jest instalacja PEX i dlaczego wypiera miedź
• Elementy systemu PEX rury, złączki, narzędzia
• Złączki skręcane i zaciskane do rur PEX co sprawdza się lepiej
• Ogrzewanie podłogowe z rur PEX 16 mm dobór rozstawu i długości obwodu
• Montaż instalacji PEX krok po kroku i próba szczelności pod ciśnieniem
• Najczęstsze błędy wykonawcze i jak ich uniknąć
• Koszt instalacji PEX za m² i od czego zależy
• FAQ odpowiedzi na pytania, które padają najczęściej
• Checklista zakupowa kompletny zestaw do domu 150 m²

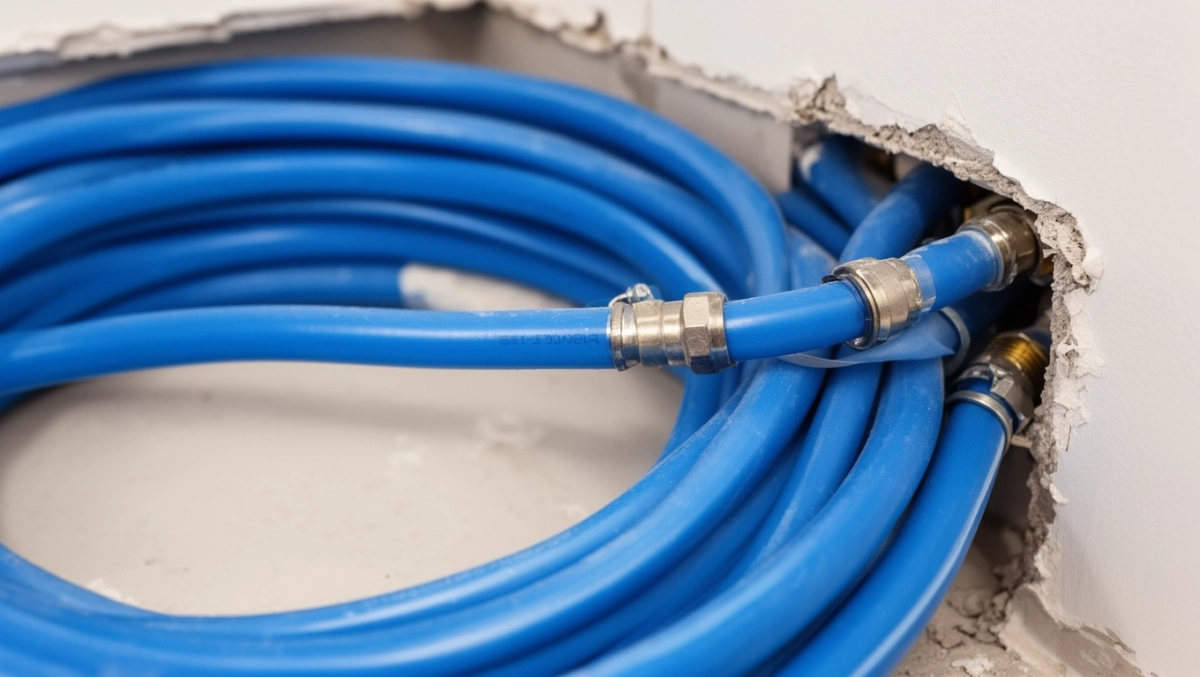

Czym jest instalacja PEX i dlaczego wypiera miedź

Polietylen sieciowany, oznaczany skrótem PE-X, to tworzywo termoplastyczne poddane procesowi sieciowania, czyli tworzenia trwałych wiązań poprzecznych między łańcuchami polimeru. Dzięki temu zwykły polietylen, miękki i wrażliwy na temperaturę, zyskuje pamięć kształtu, wytrzymałość na ciśnienie do 10 bar przy 95°C i żywotność sięgającą pięćdziesięciu lat w instalacjach grzewczych oraz sanitarnych.

Na rynku funkcjonują trzy warianty różniące się metodą sieciowania. PE-Xa (metoda nadtlenkowa, Engelsa) wykazuje najwyższy stopień usieciowania, sięgający 75-80%, co przekłada się na największą gęstość wiązań i odporność na starzenie. PE-Xb (metoda silanowa) osiąga około 65-70% i sprawdza się w tańszych instalacjach zimnej i ciepłej wody. PE-Xc (sieciowanie radiacyjne, elektronowe) daje strukturę bardziej równomierną, choć nieco mniej elastyczną producenci stosują ją głównie w rurach wielowarstwowych. Norma PN-EN ISO 15875 reguluje wymiary, dopuszczalne ciśnienia i oznakowanie każdego z tych wariantów.

Osobny segment stanowią rury wielowarstwowe PEX/AL/PEKS, z wkładką aluminiową spawaną laserowo lub zgrzewaną na zakładkę. Warstwa aluminium redukuje dyfuzję tlenu do wnętrza przewodu bez niej tlen przenika przez ściankę polietylenu i powoduje korozję elementów metalowych w instalacji (kotłów, grzejników, pomp). Tam, gdzie projektant wymaga bariery antydyfuzyjnej, a inwestor oczekuje sztywności przy rozstawie co 30 cm, rura PEX/AL/PEKS bywa jedynym rozsądnym wyborem.

PEX vs polipropylen vs miedź tabela porównawcza

Miedź trzyma najwyższe parametry temperaturowe i ciśnieniowe, ale w wodzie o niskim pH (poniżej 7,2) i wysokiej zawartości chlorków koroduje wżerowo. Polipropylen jest tani i sztywny, lecz każde połączenie wymaga zgrzewarki i nie toleruje błędów przekroczenie czasu nagrzewania powoduje zwężenie przekroju. PEX wygrywa tam, gdzie liczy się szybkość montażu, brak gorących prac i możliwość układania długich obwodów bez kształtek.

Kiedy PEX nie wystarczy: instalacje tryskaczowe ppoż., przewody sprężonego powietrza powyżej 8 bar oraz systemy solarne z czynnikiem glikolowym wymagają rur stalowych nierdzewnych lub miedzianych. Temperatura stagnacji kolektorów sięga 180°C i przekracza granicę wytrzymałości każdego polietylenu.

Elementy systemu PEX rury, złączki, narzędzia

Kompletna instalacja polietylenowa pex składa się z czterech grup komponentów, które trzeba dobrać łącznie, bo każdy element wpływa na szczelność i trwałość całości. Pominięcie choćby jednego ogniwa, na przykład kalibratora przed montażem złączki Press, kończy się przeciekiem w ciągu pierwszego sezonu grzewczego.

Rury

Standardowe średnice to 16, 20, 25 i 32 mm, przy grubości ścianki od 1,8 do 3,6 mm. Sprzedawane są w zwojach po 50, 100, 200 i 500 metrów bieżących, co pozwala uniknąć łączeń na długich obiegach podłogowych. Wersje w otulinie z pianki PE mają płaszcz czerwony (ciepła woda użytkowa) lub niebieski (zimna woda) barwa nie jest ozdobnikiem, lecz identyfikacją funkcji obiegu zgodnie z normą PN-EN 13501.

Złączki

Złączki skręcane (kompresyjne) działają na zasadzie pierścienia zaciskowego dociskanego nakrętką do korpusu. Wybaczają drobne błędy kalibracji, ale zajmują więcej miejsca i drożej kosztują. Złączki zaciskane (Press) wykorzystują tuleję ze stali nierdzewnej odkształcaną szczękami zaciskarki połączenie jest trwałe, niskoprofilowe i nie wymaga kontroli momentu. System Press przyspiesza montaż o 40% i dominuje w nowych realizacjach.

Akcesoria i narzędzia

• kalibrator z fazownikiem rozszerza koniec rury i ścina wewnętrzną krawędź, bez tego złączka nasuwa się opornie i uszczelka się zawija
• nożyce rolkowe lub obcinak krzywkowy dają czyste, prostopadłe cięcie bez miażdżenia ścianki
• zaciskarka (Press) z wymiennymi wkładkami TH, U lub F dobór wkładki musi zgadzać się z producentem złączek
• sprężyny do gięcia zewnętrzne (do łuków powyżej 5×D) lub wewnętrzne (do ciasnych łuków); chronią przed załamaniem i spłaszczeniem przekroju
• rozwijak z rolek zapobiega skręcaniu zwoju i pamięci kształtu przy długich ciągach
• haki i klipsy montażowe do mocowania rury w warstwie izolacji podłogowej
• korki prób szczelności z manometrem
• rozetki maskujące estetyczne wykończenie przejść przez ściany

Rada praktyczna: tnąc rurę w otulinie, prowadź cięcie najpierw przez płaszcz piankowy, potem przez samą rurę odwrotna kolejność powoduje zerwanie izolacji na długości kilkunastu centymetrów.

Złączki skręcane i zaciskane do rur PEX co sprawdza się lepiej

Wybór między systemem kompresyjnym a Press zależy od trzech czynników: doświadczenia ekipy, dostępnego budżetu i wymagań inwestora co do późniejszego serwisu. Oba rozwiązania, poprawnie zmontowane, przechodzą próbę ciśnieniową i pracują bezawaryjnie przez dekady.

Złączka skręcana rozbiera się zwykłym kluczem. To ogromna zaleta przy modernizacjach starej instalacji, gdzie trzeba wymienić pojedynczy odcinek bez demontażu ściany. Mechanizm działa kosztem tarcia nakrętka dociska mosiężny pierścień (ferrule) do rury, a uszczelkę stanowią dwa o-ringi EPDM. Przy temperaturze 70°C i ciśnieniu 6 bar taka para wytrzymuje około pięćdziesięciu lat, o ile połączenie nie było wielokrotnie rozkręcane.

Złączka zaciskana (Press) tworzy trwałe, nierozbieralne połączenie. Tuleja ze stali nierdzewnej AISI 304 zostaje odkształcona szczękami zaciskarki, a zintegrowany o-ring z EPDM lub FKM dociska ściankę rury do karbowanego profilu korpusu. Brak tu momentu dokręcania, więc nie ma ryzyka przekręcenia. Nowoczesne zaciskarki z wkładkami TH 16/20/25/32 mm kompletują cały zakres średnic w jednym narzędziu.

Najczęstszy błąd to mieszanie w jednej instalacji elementów obu systemów. Złączka Press jednego producenta bywa niekompatybilna z rurą innego tolerancja średnicy zewnętrznej wynosi ±0,1 mm, a różnica 0,2 mm powoduje nieszczelność. Dlatego renomowani producenci oznaczają swoje rury i złączki jednym kodem systemowym; zachowanie go w całym projekcie eliminuje 90% reklamacji.

Ogrzewanie podłogowe z rur PEX 16 mm dobór rozstawu i długości obwodu

Podłogówka wodna to domena rury PE-Xa 16×2 lub PE-Xc 16×2 cieńsza ścianka nie ma tu zastosowania, bo ciśnienie robocze obiegu waha się między 1,5 a 3 bar przy temperaturze zasilania 35-45°C. Rozstaw rur decyduje o mocy grzewczej, komforcie cieplnym i koszcie inwestycji.

Standardowy rozstaw w strefie brzegowej przy oknach tarasowych wynosi 10-15 cm i daje moc 100-120 W/m². W strefie środkowej pokoju stosuje się 20-25 cm, co obniża moc do 70-85 W/m² i zapobiega uczuciu duszności od zbyt gorącej podłogi. Rozstaw 30 cm sprawdza się tylko w pomieszczeniach z niskim zapotrzebowaniem na ciepło sypialniach, garderobach bo przy temperaturze zewnętrznej poniżej -15°C podłoga nie pokryje strat.

Dobór średnicy rury PEX tabela

Długość pojedynczego obwodu podłogowego nie powinna przekraczać 100 m przy średnicy 16 mm. Dłuższy obieg oznacza zbyt duży spadek ciśnienia, nierównomierny rozkład temperatury (pierwsza pętla grzeje mocniej niż ostatnia) i konieczność stosowania pompy o wyższym podnoszeniu. W praktyce na 100 m² powierzchni podłogówki zużywa się od 600 do 900 metrów bieżących rury, co daje 6-9 mb/m² tyle trzeba zaplanować w kosztorysie.

Wzór orientacyjny: długość rury [mb] = powierzchnia [m²] × współczynnik rozstawu. Dla rozstawu 15 cm współczynnik wynosi 6,5, dla 20 cm 5,0, dla 25 cm 4,0. Warto dodać 10% zapasu na straty przy cięciu i gięciu w narożnikach.

Montaż instalacji PEX krok po kroku i próba szczelności pod ciśnieniem

Sama elastyczność rury nie zwalnia z rygoru wykonawczego. Kolejność prac, narzędzia i czas schnięcia mają znaczenie tak samo jak w przypadku stali czy miedzi z tą różnicą, że większość błędów wyłapuje próba ciśnieniowa, zanim zabudujemy ściany.

1. Projekt trasy

Na rzucie pomieszczeń wyznacza się rozdzielacz, punkty grzejne i kierunki pętli. W pomieszczeniach mokrych (łazienki) trasa prowadzi pod kątem 45° do ścian, bo prosty montaż równoległy do krawędzi wchodzi w kolizję z odpływem liniowym i matą grzewczą pod prysznicem.

2. Cięcie i kalibracja

Rurę tnie się nożycami rolkowymi prostopadle do osi. Krawędź jest lekko spłaszczona i owalna kalibrator z fazownikiem przywraca okrągły przekrój i ścina wewnętrzny gratu, który mógłby zawijać o-ring w złączce. Bez tej operacji złączka Press osiada z oporem i nie domyka do końca, a próba ciśnieniowa pokazuje kapilarne saczenie.

3. Gięcie

Sprężyna zewnętrzna lub wewnętrzna rozkłada naprężenie na łuku. Minimalny promień gięcia to pięciokrotność średnicy zewnętrznej dla rury 16 mm daje to łuk 80 mm. Ciasniejsze zagięcie bez sprężyny powoduje spłaszczenie przekroju i lokalny wzrost prędkości przepływu, a za nim szum hydrauliczny.

4. Połączenia

Złączkę nasuwa się do oporu, a w przypadku Press wykonuje zacisk szczękami dopasowanymi do profilu producenta. Zaciskarka z głośnym kliknięciem sygnalizuje domknięcie. Połączenia rozdzielacza dokręca się kluczem dynamometrycznym z momentem podanym w instrukcji (zwykle 25-35 Nm dla mosiądzu).

5. Mocowanie

Rurę mocuje się do warstwy izolacji (styropian EPS 100 lub XPS 300) klipsami z tworzywa lub stalowymi hakami. Rozstaw klipsów w prostych odcinkach to 50-80 cm, w łukach co 20 cm. Bez mocowania rura wypływa na powierzchnię podczas wylewania anhydrytu.

6. Próba szczelności

Instalację napełnia się wodą, odpowietrza przez zawory rozdzielacza i podłącza pompę prób ciśnieniowych. Ciśnienie robocze podnosi się do 6 bar (1,5× wartość projektowa) i utrzymuje przez 30 minut. Manometr nie powinien pokazać spadku większego niż 0,2 bar. Każde połączenie sprawdza się wizualnie nawet minimalny film wodny oznacza konieczność demontażu i ponownego zaciśnięcia.

7. Izolacja

Rury prowadzone w posadzce osłania się pianką PE o grubości minimum 6 mm (podłoga między kondygnacjami) lub 13 mm (nad pomieszczeniem nieogrzewanym). Wartość ta wynika z wymagań Warunków Technicznych WT 2021 dotyczących izolacyjności cieplnej instalacji.

8. Uruchomienie

Po wylaniu wylewki i jej wyschnięciu (anhydryt 7 dni, cement 28 dni) instalację płucze się, odpowietrza i uruchamia stopniowo: pierwszego dnia 25°C zasilania, kolejnych dni +5°C, aż do osiągnięcia temperatury projektowej 35-45°C.

Uwaga przy próbie ciśnieniowej: rury PEX pod wpływem ciśnienia wykazują pełzanie ścianka nieznacznie się rozciąga i ciśnienie na manometrze spada o 0,1-0,2 bar w pierwszych 10 minutach. To normalne zjawisko, nie wyciek. Pompuj ponownie do wymaganego poziomu i obserwuj przez kolejne 20 minut.

Najczęstsze błędy wykonawcze i jak ich uniknąć

Doświadczenie pokazuje, że 80% usterek w instalacjach PEX wynika z pięciu powtarzalnych błędów. Warto je poznać przed rozpoczęciem prac, bo każdy z nich generuje koszty znacznie wyższe niż czas poświęcony na prawidłowy montaż.

Pierwszy to rezygnacja z kalibracji. Wygoda brzmi kusząco „rura wchodzi ciasno, ale wchodzi". Tylko że o-ring zawija się przy krawędzi i po sześciu miesiącach cykli termicznych traci szczelność. Kalibrator kosztuje 40-80 PLN i zajmuje trzy sekundy na połączenie.

Drugi to zbyt ostry gięt bez sprężyny. Rura PEX wybacza dużo, ale zagięcie poniżej promienia 3×D powoduje trwałe spłaszczenie przekroju. Objawia się to po roku jako nierównomierne grzanie fragmentów podłogi i szum w instalacji przy większych wydatkach.

Trzeci to brak otuliny na rurze zimnej wody. W porze letniej, przy temperaturze powietrza 28°C i zimnej wodzie 12°C, na niezaizolowanej rurze skrapla się wilgoć. Krople spływają po ściance i pojawiają się zacieki na suficie poniżej. Otulina 6 mm eliminuje kondensację w 100%.

Czwarty to mieszanie złączek różnych systemów w jednej instalacji. Mosiężna złączka Press jednego producenta i tuleja aluminiowa drugiego bywają wizualnie podobne, ale tolerancja wewnętrzna różni się o dziesiąte części milimetra. Efektem jest kapilarne saczenie przy próbie i konieczność wymiany połowy osprzętu.

Piąty to brak dokumentacji przebiegu rur przed zamknięciem ścian. Po tynku nikt nie odtworzy trasy bez zdjęcia z rozdzielaczem i wymiarami. Warto wykonać szkic z wymiarami od narożników i zachować go w dokumentacji powykonawczej przyda się przy wierceniu kołków pięć lat później.

Koszt instalacji PEX za m² i od czego zależy

Budżet na instalację wodną i grzewczą z rur polietylenowych obejmuje cztery składowe: materiał, robociznę, narzędzia i próbę ciśnieniową. Ich proporcje różnią się znacząco w zależności od metrażu, liczby punktów grzewczych i regionu Polski.

Sam materiał (rury, złączki, rozdzielacze, otuliny) kosztuje orientacyjnie 35-65 PLN/m² powierzchni użytkowej przy kompletnej instalacji wodno-grzewczej. Samo ogrzewanie podłogowe zamyka się w 25-40 PLN/m², instalacja wody użytkowej i centralnego ogrzewania grzejnikowego w 10-25 PLN/m².

Robocizna fachowej ekipy to wydatek rzędu 90-140 PLN/m² za podłogówkę (rozdział + ułożenie + podłączenie do rozdzielacza) i 50-90 PLN/m² za piony oraz podejścia do grzejników. W domu o powierzchni 150 m² kompletna instalacja PEX zamyka się kwocie 22-35 tys. PLN, z czego materiał stanowi 40-55%, a robocizna 45-55%.

Czynniki podnoszące koszt to: duża liczba obiegów podłogowych (powyżej 8), nietypowy rozdzielacz z siłownikami termicznymi, prowadzenie rur w ściankach karton-gips (wymaga dodatkowej ochrony przed uszkodzeniem mechanicznym) oraz konieczność wykonania próby ciśnieniowej z protokołem dla nadzoru budowlanego. Każdy z tych elementów podnosi cenę o 5-15%.

FAQ odpowiedzi na pytania, które padają najczęściej

Czy rura PEX nadaje się do wody pitnej? Tak, pod warunkiem, że producent posiada atest higieniczny PZH lub równoważny europejski certyfikat dopuszczający kontakt z wodą pitną. Większość rur PE-Xa i PE-Xb od renomowanych producentów spełnia te wymagania. Warto unikać produktów bez oznaczeń polietylen niskiej jakości może wydzielać substancje organiczne.

Ile rur PEX potrzeba na 100 m² podłogówki? W zależności od rozstawu od 500 do 900 metrów bieżących. Rozstaw 15 cm daje około 650 mb, rozstaw 20 cm 500 mb, rozstaw 25 cm 400 mb. Trzeba doliczyć 10% zapasu na cięcia i straty montażowe.

Jaki rozstaw rur podłogowych wybrać? 15 cm w strefach brzegowych przy oknach i ścianach zewnętrznych, 20-25 cm w pozostałej części pomieszczenia. Rozstaw 10 cm stosuje się tylko w łazienkach, gdzie zapotrzebowanie na ciepło jest najwyższe i liczy się szybkie nagrzewanie posadzki.

Czym różni się PEX/AL/PEKS od PEX/AL/PERT? W pierwszym obie warstwy wewnętrzne to polietylen sieciowany, w drugim polietylen o zwiększonej odporności termicznej PERT. PEX/AL/PEKS wytrzymuje wyższe temperatury i ciśnienia, jest sztywniejszy i lepiej trzyma kształt przy rozstawie 30 cm. PERT/AL/PERT jest tańszy i wystarczający do standardowej podłogówki w domu jednorodzinnym.

Jak często wymienia się instalację PEX? Przy poprawnym montażu i eksploatacji w granicach parametrów projektowych żywotność sięga pięćdziesięciu lat. Nie wymaga przeglądów okresowych poza standardową kontrolą ciśnienia w instalacji raz w roku.

Checklista zakupowa kompletny zestaw do domu 150 m²

Przed wyjazdem do hurtowni warto zebrać listę materiałów w jednym miejscu. Poniższa checklista obejmuje kompletną instalację wodną i grzewczą dla domu o powierzchni użytkowej 150 m² z ogrzewaniem podłogowym na 60% powierzchni i grzejnikami w pozostałej części.

• rura PE-Xa 16×2 1200 mb (podłogówka, 8 obiegów po 100-120 mb + zapas)
• rura PE-Xa 20×2 400 mb (grzejniki, podejścia)
• rura PE-Xa 25×2,5 150 mb (piony, rozdział w kotłowni)
• rura PE-Xa 32×3 60 mb (magistrala od źródła ciepła)
• rura w otulinie czerwona 20×2 80 mb (ciepła woda)
• rura w otulinie niebieska 20×2 60 mb (zimna woda)
• złączki Press 16 mm 40 szt.
• złączki Press 20 mm 60 szt.
• złączki Press 25 mm 30 szt.
• złączki Press 32 mm 12 szt.
• rozdzielacz podłogowy 8 obwodów z szafką 1 kpl.
• zaciskarka z wkładkami TH 16/20/25/32 mm
• kalibrator z fazownikiem 16/20/25 mm
• nożyce rolkowe do rur 16-32 mm
• sprężyny zewnętrzne do gięcia 16 i 20 mm
• klipsy montażowe 16 mm 600 szt.
• otulina PE 6 mm i 13 mm 120 mb
• korki prób szczelności z manometrem

Na koniec: rury w otulinie i złączki tego samego producenta to najprostsza droga do szczelnej instalacji na dekady. System PEX działa wtedy, gdy komponenty współpracują w ramach jednej linii technologicznej od rury przez kształtkę po narzędzie montażowe. Trzymanie się tej zasady eliminuje 90% problemów, które widywałem na budowach w ciągu ostatnich piętnastu lat.
