Instalacje elektryczne Podlaskie – sprawdzeni fachowcy od A do Z

Projektowanie sieci i przyłączy energetycznych w Podlaskiem

Projekt instalacji elektrycznej to nie szkic na kolanie i nie szablon skopiowany z internetu. To dokument, na podstawie którego operator sieci dystrybucyjnej wyda warunki przyłączenia, a kierownik budowy odda dom do użytkowania. W praktyce oznacza to dobór zabezpieczeń, przekrojów przewodów i lokalizacji rozdzielni tak, aby instalacja wytrzymała realne obciążenia, a nie tylko te z teoretycznego spisu sprzętów RTV. W domu jednorodzinnym o powierzchni 140 m² typowy przydział mocy wynosi od 12 do 15 kW, przy czym sama kuchnia z piekarnikiem, zmywarką i płytą indukcyjną potrafi „zjeść" 7-9 kW w szczycie.

• Projektowanie sieci i przyłączy energetycznych w Podlaskiem
• Pomiary elektryczne i odbiór instalacji w Podlaskiem
• Kompensacja mocy biernej oraz pomiary oświetlenia w Podlaskiem

W strefach podmiejskich Białegostoku, takich jak Zaścianki czy Kleosin, często projektuje się przyłącze napowietrzne aluminiowym przewodem AsXSn 4×35 mm², a w samej zabudowie miejskiej przechodzi się na kabel YAKY 4×16 mm² układany w ziemi. Wybór zależy od warunków geologicznych oraz długości trasy. Na glebach piaszczystych, suchych, rezystywność gruntu sięga 500-1000 Ω·m, co wymaga dodatkowych uziomów. Na glinach i w miejscach wilgotnych rezystywność spada do 50-200 Ω·m, więc uziom prętowy daje lepszy efekt przy krótszej długości.

Koszt opracowania projektu przyłącza energetycznego w Białymstoku waha się od 1500 do 3500 zł netto w zależności od mocy i odległości od sieci. Samo uzyskanie warunków przyłączenia w lokalnym oddziale operatora trwa standardowo 14 dni, a w sezonie budowlanym nawet do 30. Warto wiedzieć, że od 2022 roku wiele spraw przyłączeniowych można załatwić przez e-doręczenia, co skraca czas o tydzień.

Projekt instalacji wewnętrznej musi uwzględniać normę PN-HD 60364, która reguluje m.in. liczbę obwodów, wyłączniki różnicowoprądowe i selektywność zabezpieczeń. Dobrze zaprojektowana instalacja w domu posiada co najmniej 8-12 obwodów oświetleniowych i gniazdkowych, osobne obwody dla kuchni, łazienki, pralki i kotłowni, a każdy obwód zabezpieczony wyłącznikiem nadprądowym o charakterystyce B16A lub B10A oraz różnicowoprądowym 30 mA. W łazienkach strefa 0 i 1 wymaga klasy ochrony IPX4 lub wyższej, a gniazdka w strefie 3 (od 2,4 m od krawędzi wanny) muszą mieć styk ochronny podłączony do szyny PE.

W obiektach komercyjnych, halach produkcyjnych i gospodarstwach rolnych na terenie Podlasia sieci niskiego napięcia projektuje się często w układzie TN-S z wydzielonym przewodem ochronnym PE i neutralnym N. To rozwiązanie, w którym prąd zwarcia doziemnego płynie dedykowaną drogą i wyłącznik różnicowoprądowy zadziała pewnie nawet przy wartościach 30 mA. W halach o kubaturze powyżej 1000 m³ obowiązuje oświetlenie awaryjne o natężeniu co najmniej 1 lx na posadzce, zasilane z niezależnego źródła przez co najmniej 60 minut od zaniku napięcia.

Kiedy projekt instalacji jest naprawdę potrzebny

Formalnie projekt wymaga każda nowa instalacja oraz rozbudowa przekraczająca 50% punktów odbioru. W praktyce nawet drobne zmiany, takie jak dodanie gniazda w garażu czy przeniesienie kuchni, mogą wymagać korekty projektu, jeśli zmienia się obciążenie obwodu. Bez aktualnego projektu kierownik budowy nie podpisze dziennika rozbiórki instalacji starej, a inspektor nadzoru budowlanego odmówi odbioru. Konsekwencje są dalekosiężne, od braku odszkodowania z polisy po brak możliwości sprzedaży nieruchomości z czystą kartą wieczystą.

Przed rozpoczęciem prac przygotuj mapę do celów projektowych z aktualnymi naniesieniami mediów. To oszczędza 2-3 tygodnie konsultacji z geodetą i zmniejsza ryzyko kolizji z gazociągiem lub wodociągiem.

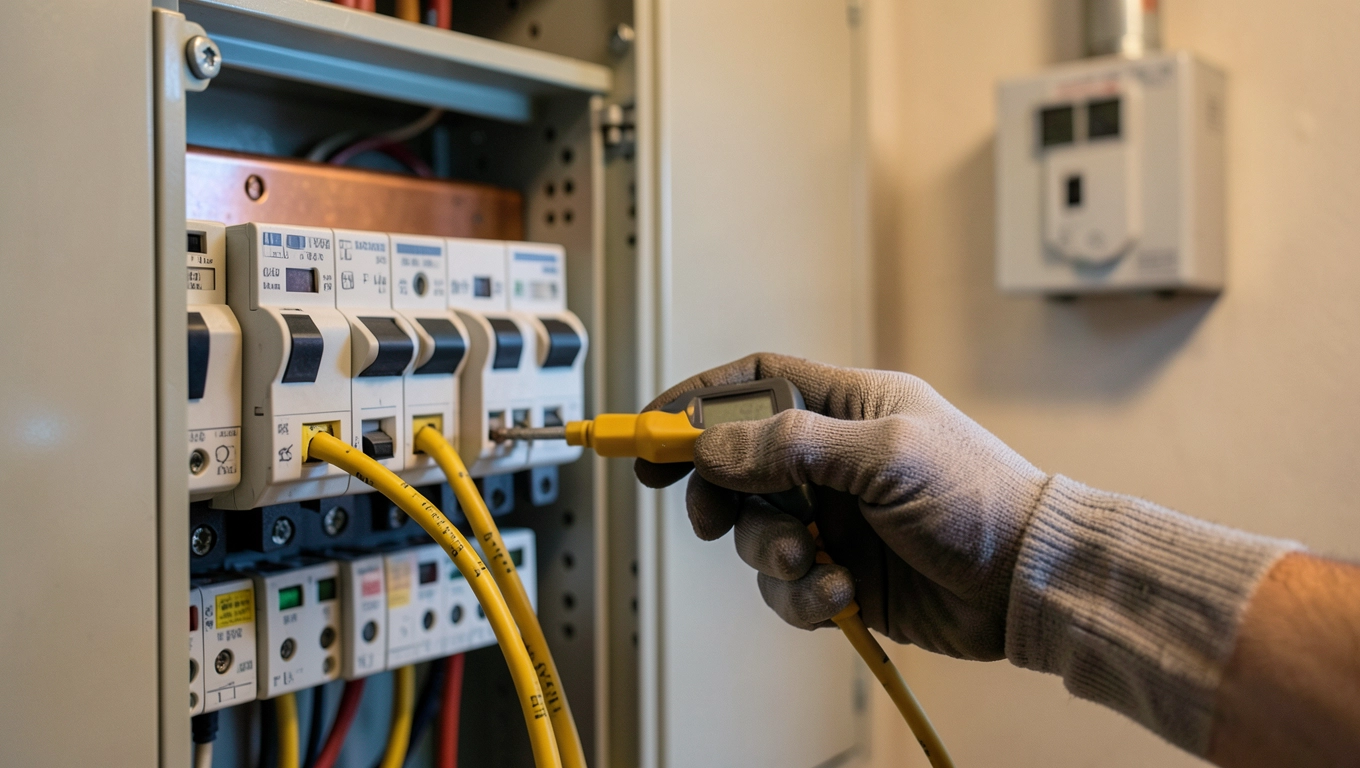

Pomiary elektryczne i odbiór instalacji w Podlaskiem

Protokół pomiarowy to jedyny dokument, który ubezpieczyciel bierze pod uwagę przy likwidacji szkody. W domach jednorodzinnych przegląd instalacji elektrycznej wymaga się co 5 lat, a w budynkach użyteczności publicznej co rok. Dotyczy to zarówno rezystancji izolacji, jak i skuteczności ochrony przeciwporażeniowej oraz impedancji pętli zwarcia. Bez ważnego protokołu polisa mieszkaniowa może odmówić wypłaty odszkodowania za pożar instalacji, nawet jeśli sam pożar nie wynikał z zaniedbań właściciela.

Pomiary elektryczne w Białymstoku kosztują od 400 zł za mieszkanie 50 m² do 1200 zł za dom 200 m² z garażem i piwnicą. Cena rośnie przy instalacjach trójfazowych, obecności fotowoltaiki oraz konieczności wystawienia protokołu w formie wymaganej przez nadzór budowlany. W praktyce pomiar trwa od 1,5 do 4 godzin, a wyniki wpisuje się do protokołu zgodnego z wymaganiami SEP i przepisami Prawa budowlanego.

Podstawowe badania obejmują rezystancję izolacji (norma PN-HD 60364-6 mówi o wartości co najmniej 0,5 MΩ dla obwodów SELV oraz 1 MΩ dla obwodów do 500 V), rezystancję uziemienia (zwykle poniżej 10 Ω dla uziomu fundamentowego) oraz impedancję pętli zwarcia. Ta ostatnia decyduje o tym, czy wyłącznik nadprądowy odłączy zasilanie w wymaganym czasie 0,4 s dla napięcia dotykowego 230 V AC. Jeśli impedancja jest zbyt wysoka, trzeba zwiększyć przekrój przewodu lub dodać drugie uziemienie.

Po pożarze instalacji pomiary musi wykonać elektryk z uprawnieniami SEP oraz firma posiadająca akredytację PCA. Koszt takiej ekspertyzy po pożarze waha się od 2500 do 6000 zł netto, ale bez niej ubezpieczyciel nie wypłaci odszkodowania z tytułu polisy mieszkaniowej. W skład ekspertyzy wchodzi analiza przyczyn pożaru, pomiary termowizyjne oraz protokół stanu izolacji przed i po remoncie.

Audyt energetyczny w połączeniu z diagnostyką jakości energii pozwala wykryć przepięcia, harmoniczne i migotania napięcia, które skracają żywotność silników i elektronicznych sterowników. W halach produkcyjnych w okolicach Białegostoku pomiar analizatorem jakości energii trwa zwykle tydzień i pokazuje obciążenie każdej fazy oraz współczynnik mocy cos φ. Jeśli spada on poniżej 0,93, operator sieci nalicza opłaty za moc bierną, co w skali roku potrafi kosztować kilkanaście tysięcy złotych.

Checklist przed pomiarem

• Schemat instalacji z zaznaczonymi obwodami i rozdzielnicą
• Dokumentacja powykonawcza z wpisanymi zmianami względem projektu
• Dostęp do rozdzielni głównej i podrozdzielni
• Klucze do pomieszczeń technicznych i kotłowni
• Wcześniejsze protokoły pomiarowe (do porównania trendów)

Kompensacja mocy biernej oraz pomiary oświetlenia w Podlaskiem

Kompensacja mocy biernej to nie chwyt marketingowy, lecz reakcja na konkretny rachunek. Gdy silniki trójfazowe, falowniki lub lampy LED pracują z niskim współczynnikiem mocy, operator sieci pobiera opłatę za każdą kwartę ponad ustaloną normę. Instalacja baterii kondensatorów w układzie automatycznej regulacji z dławikami ogranicza harmoniczne pozwala utrzymać cos φ w granicach 0,93-0,98 i wyeliminować te opłaty. W praktyce zwrot z inwestycji w kompensację w hali o mocy zainstalowanej 200 kW następuje po 14-22 miesiącach.

W warunkach podlaskich, gdzie sieci napowietrzne niskiego napięcia potrafią mieć wahania napięcia do ±10% w ciągu doby, dławiki dołączone do baterii kondensatorów chronią kondensatory przed rezonansem z transformatorem SN/nN. Bez dławików zdarza się, że kondensatory ulegają uszkodzeniu w ciągu kilku miesięcy, a w skrajnych przypadkach dochodzi do pożaru rozdzielni głównej. Wartość dławików dobiera się na podstawie pomiaru THDi (całkowite zniekształcenie harmoniczne prądu), które w halach z wieloma falownikami sięga 18-25%.

Pomiary natężenia oświetlenia wykonuje się luksomierzem klasy A lub B, zgodnie z normą PN-EN 12464-1. Na stanowiskach pracy biurowej wymaga się 500 lx, w korytarzach 100 lx, na halach produkcyjnych od 200 do 750 lx w zależności od precyzji zadań. Oświetlenie awaryjne i ewakuacyjne wymaga 1 lx na posadzce wzdłuż dróg ewakuacyjnych, a przy schodach minimum 2 lx. Pomiar trwa od 30 minut dla małego biura do pełnego dnia dla hali 2000 m².

W budynkach inwentarskich na terenie województwa podlaskiego, gdzie funkcjonuje jedna z największych koncentracji ferm drobiu w Polsce, oświetlenie musi spełniać program świetlny dostosowany do wieku ptaków. Kurczęta brojlery w pierwszym tygodniu potrzebują 30-40 lx przez 23 godziny na dobę, a od trzeciego tygodnia 5-10 lx przez 18 godzin. Pomiar natężenia i rozkładu spektralnego (ciepła barwa 2700-3000 K redukuje agresję) przeprowadza się co kwartał, a protokół jest wymagany przez inspektorów weterynaryjnych przy kontrolach dobrostanu zwierząt.

Przykładowe realizacje

W jednej z hal produkcyjnych w gminie Wasilków wykonano przyłącze SN 15 kV o mocy 800 kW, montaż rozdzielni głównej z kompensacją mocy biernej 250 kvar oraz instalację oświetlenia LED o natężeniu 300 lx. Łączny czas realizacji od podpisania umowy do uruchomienia wyniósł 11 tygodni, a efekt to redukcja opłat za moc bierną o 17 400 zł rocznie.

W domu jednorodzinnym w Supraślu zaprojektowano instalację 3-fazową o mocy 15 kW z rozdzielnicą smart home, która automatycznie odłącza obwody niepriorytetowe przy przeciążeniu. Dodatkowo wykonano pomiary termowizyjne rozdzielni po roku użytkowania, które wykazały brak punktów grzewczych powyżej 35°C, co potwierdziło poprawność dokręcenia zacisków.

Na farmie fotowoltaicznej 2,5 MW w gminie Tykocin wykonano sieci kablowe SN, montaż stacji transformatorowej oraz pomiary ochrony przeciwporażeniowej całej instalacji. Po dwóch latach pracy roczna degradacja modułów wyniosła 0,4%, a pomiary wykazały sprawność inwerterów na poziomie 98,2%.

Brak protokołu pomiarowego to brak odszkodowania. Ubezpieczyciel odmówi wypłaty za szkodę powstałą w wyniku zwarcia lub pożaru instalacji, jeśli właściciel nie przedstawi aktualnych badań.

Brak wpisu w karcie gwarancyjnej przy podłączeniu AGD lub RTV powoduje utratę gwarancji producenta. Piekarnik, płyta indukcyjna czy klimatyzacja wymagają potwierdzenia, że podłączenie wykonał elektryk z uprawnieniami.

Kiedy warto wezwać elektryka natychmiast

• Iskrzenie z gniazdka lub wyłącznika, nawet jednorazowe
• Zapach spalenizny z rozdzielni lub ściany
• Częste zadziałanie wyłącznika różnicowoprądowego
• Brak napięcia w obwodzie, w którym nie ma bezpiecznika
• Migotanie światła przy włączaniu dużego odbiornika

Obszar działania

Realizacje obejmują Białystok i okolice w promieniu 120 km, w tym Suwałki, Łomżę, Augustów, Ełk, Siemiatycze, Hajnówkę oraz Siedlce. W przypadku większych kontraktów możliwy jest dojazd do Warszawy, Lublina, Olsztyna i Ełku. Gotowość wyjazdowa w trybie pilnym w ciągu 24 godzin od zgłoszenia dotyczy awarii w halach i obiektach komercyjnych na terenie czterech województw.

Najczęstsze pytania

Przegląd instalacji elektrycznej w domu wykonuje się co 5 lat, a w mieszkaniu w bloku co 5 lat chyba że spółdzielnia wymaga częściej. W budynkach użyteczności publicznej obowiązuje przegląd roczny. Koszt pomiarów zaczyna się od 400 zł za mieszkanie. Czas realizacji standardowego projektu wynosi od 10 do 21 dni. Formalności przy przyłączu energetycznym obejmują złożenie wniosku o warunki przyłączenia wraz z mapą do celów projektowych oraz tytułem prawnym do nieruchomości.

Przy odbiorze instalacji w nadzorze budowlanym wymagane są: protokoły pomiarowe, schemat rozdzielnicy, oświadczenie kierownika budowy o zgodności z projektem oraz dziennik rozbiórki starej instalacji jeśli dotyczy. Kompensacja mocy biernej w hali o mocy 200 kW zwraca się średnio w 18 miesięcy, a koszt baterii kondensatorów z dławikami zaczyna się od 12 000 zł netto.

Pomiary oświetlenia stanowisk pracy wymaga norma PN-EN 12464-1, a pomiar wykonuje się luksomierzem po 100 godzinach pracy nowych opraw. W budynkach inwentarskich na fermach drobiu w Podlaskiem dodatkowo stosuje się wymogi dobrostanu zwierząt, które regulują natężenie i barwę światła.

Formalności przy odbiorze instalacji w RE obejmują przedstawienie protokołów pomiarowych, schematu jednokreskowego, oświadczenia wykonawcy o zgodności z projektem oraz ewentualnie protokołu badania termowizyjnego. Bez tych dokumentów RE odmówi założenia licznika i podpisania umowy dystrybucyjnej.

Kontakt

Zapytania ofertowe i zgłoszenia awarii przyjmowane są od poniedziałku do piątku w godzinach 7:00-18:00. Formularz kontaktowy na stronie umożliwia przesłanie dokumentacji projektowej lub zdjęć rozdzielni. Konsultacje wstępne i wyceny wykonywane są bezpłatnie w przypadku realizacji obejmujących pomiary oraz projekt i wykonawstwo.

Dane techniczne: Normy PN-HD 60364, PN-EN 50160, PN-EN 12464-1, PN-EN 62561-1. Przepisy: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Prawo energetyczne (Dz.U. 1997 nr 54 poz. 348 z późn. zm.), Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Źródła danych: Polski Komitet Normalizacyjny (pkn.pl), Polskie Sieci Elektroenergetyczne (pse.pl), Główny Urząd Nadzoru Budowlanego (gunb.gov.pl), Urząd Regulacji Energetyki (ure.gov.pl), Stowarzyszenie Elektryków Polskich (sep.com.pl).
