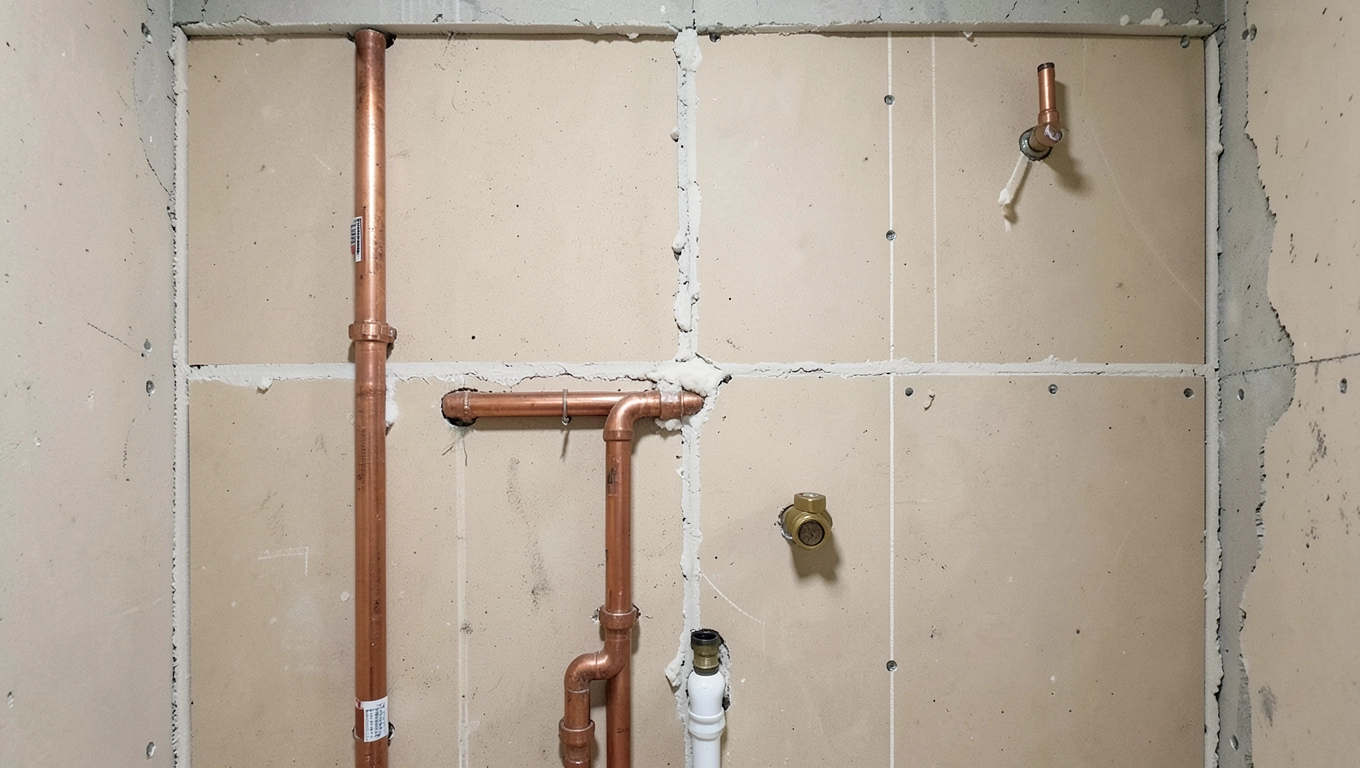

Rury wodne w ściance gipsowo-kartonowej: jak poprowadzić instalację bez błędów

Ścianka gipsowo-kartonowa kryje w sobie więcej niż ramę i płyty za jej gładką powierzchnią biegną rury, których awaria oznacza kucie, demontaż płyt i rachunek za naprawę liczony w tysiąch złotych. Badania ubezpieczycieli wskazują, że aż 38% szkód wodnych w budynkach mieszkalnych wynika z błędów montażowych, a nie z defektów materiałowych. Poniższy tekst powstał jako szczegółowa instrukcja dla inwestorów i wykonawców, którzy chcą uniknąć tego scenariusza przy prowadzeniu instalacji wodnej w karton gipsie.

• Planowanie trasy i mocowanie wyjść wody do płyty G-K
• Prowadzenie instalacji wodnej za płytą g-k: otulina, przejścia przez profile i ochrona przed wilgocią
• Test ciśnieniowy i odbiór instalacji wodnej w ściance gipsowo-kartonowej

Planowanie trasy i mocowanie wyjść wody do płyty G-K

Każdy poważny błąd zaczyna się od szkicu narysowanego kredą na podłodze i niezrealizowanej listy kontrolnej. Zanim ktokolwiek sięgnie po wiertarkę, trasa rur powinna istnieć jako rysunek z wymiarami, a nie jako domysł wykonawcy. W praktyce oznacza to naniesienie na rzut ściany pozycji baterii, zaworów, licznika i punktu rewizyjnego z dokładnością do 5 centymetrów.

Same wyjścia wody w ściance gipsowo-kartonowej wymagają zupełnie innego potraktowania niż te osadzane w murze. Płyta G-K nie przejmuje obciążeń mechanicznych od armatury przy baterii wannowej działają siły dochodzące do 150 N już przy codziennym użytkowaniu, a przy nieszczelnym mocowaniu po dwóch latach zaczyna się wysuwanie kształtki z płaszczyzny. Dlatego każde podejście pod baterię wymaga płytki montażowej z drewna sklejki wodoodpornej o grubości 18 mm lub stalowego trawersu, rozmieszczonego pomiędzy profilami CW przed przykręceniem płyt.

Rozstaw profili CW co 60 cm wyklucza bezmyślne umieszczanie wyjść w środku ich szerokości, ponieważ wiertnica uszkodzi stal. Rury należy prowadzić w osi profili lub w przestrzeni między nimi, a rewizje planować w miejscach, w których przewidziano drzwiczki rewizyjne 200×200 mm. W strefie mokrej łazienki wyjścia osadza się na wysokości 1100-1200 mm od gotowej posadzki dla baterii wannowej i 1050-1100 mm dla umywalkowej, z zachowaniem odstępu 150 mm między osiami zimnej i ciepłej wody.

Lista kontrolna przed przykręceniem płyty powinna zawierać dwanaście punktów. Po pierwsze zweryfikowanie, czy wszystkie wyjścia pokrywają się z rysunkiem. Po drugie sprawdzenie, czy rura wchodzi w otwór płyty z luzem minimum 3 mm, kompensującym rozszerzalność cieplną. Po trzecie obecność płytek montażowych pod każdym punktem czerpalnym. Kolejne dziewięć pozycji dopełnia kontrolę: brak ostrych krawędzi w otworze, prawidłowe zaślepki na końcówkach, oznaczenie trasy markerem na profilach, fotograficzna dokumentacja trasy przed zamknięciem ściany, planowany punkt rewizji, izolacja termiczna na rurach zimnej wody, brak kolizji z przewodami elektrycznymi, odległość minimum 30 mm od krawędzi profili, śruby montażowe ze stali nierdzewnej.

Koszt robocizny przy takim przygotowaniu oscyluje wokół 120-180 zł za punkt czerpalny, materiały zaś od 45 do 140 zł za komplet wyjścia z trawersem i płytką. Te kwoty wydają się wysokie, lecz stanowią ułamek kwoty 6500 zł, jaką pochłonie usunięcie awarii za zamkniętą ścianą. Pamiętajmy, że norma PN-EN 806 dopuszcza ukrywanie instalacji wyłącznie wtedy, gdy zapewniono dostęp do kluczowych połączeń i istnieje dokumentacja powykonawcza z trasą przewodów.

Prowadzenie instalacji wodnej za płytą g-k: otulina, przejścia przez profile i ochrona przed wilgocią

Wybór materiału na rury determinuje komfort pracy na budowie przez następne dwadzieścia lat. Na rynku polskim cztery rozwiązania cieszą się realną popularnością: PEX (polietylen sieciowany), PPR (polipropylen homopolimer), miedź odpuszczana oraz rury wielowarstwowe PEX/Al/PEX. Każde z nich ma odmienną charakterystykę cieplną, inną tolerancję na promieniowanie UV i odmienny koszt eksploatacji. Poniższa tabela zestawia najważniejsze parametry przy średnicy 16×2 mm dla instalacji ciepłej wody użytkowej:

Rury PEX sprawdzają się w zabudowie gipsowo-kartonowej najlepiej ze względu na giętkość promień gięcia 5×D pozwala omijać profile bez kształtek, redukując liczbę połączeń o 40%. PPR wymaga kolan i trójników w każdym załamaniu, co w ciasnej przestrzeni między profilami CW bywa kłopotliwe. Miedź, choć trwała, niesie ryzyko korozji wżerowej przy wodzie o niskim pH poniżej 7,2, a jej sztywność utrudnia prowadzenie w ciasnych łukach. Rura wielowarstwowa łączy giętkość PEX z niską rozszerzalnością cieplną aluminium, przez co świetnie zachowuje kształt przy długich pionach.

Mocowanie rur do konstrukcji stalowej odbywa się poprzez opaski montażowe lub uchwyty pojedyncze przykręcane wkrętami samogwintującymi do profili CW. Rozstaw uchwytów nie powinien przekraczać 50 cm na pionach i 25 cm na podejściach do baterii, gdzie drgania termiczne są największe. W strefie mokrej łazienki rury prowadzi się w otulinie termicznej z czerwonego polietylenu spienionego o grubości 6 mm dla ciepłej wody, która ogranicza straty ciepła o 75% i tłumi dźwięki przepływu. Dla zimnej wody stosuje się otulinę niebieską 9 mm, zapobiegającą kondensacji pary wodnej na powierzchni rury bez niej w lecie na ściance pojawiają się mokre zacieki, mylnie diagnozowane jako nieszczelność.

Przejścia przez profile stalowe wymagają wycięcia otworu o średnicy minimum 8 mm większej niż rura w otulinie, aby umożliwić swobodne przesuwanie się przewodu przy rozszerzalności cieplnej. Krawędzie otworu zabezpiecza się peszelem lub kawałkiem rury kanalizacyjnej PVC 32 mm rozciętym wzdłuż, co eliminuje ryzyko przetarcia otuliny i samej rury o ostre blachy. Norma PN-92/B-01706 zabrania prowadzenia rur bez osłony w miejscach, gdzie kontakt z elementem metalowym jest pewny i powtarzalny.

OSTRZEŻENIE: Brak otuliny na rurze zimnej wody prowadzi w ciągu 2-3 sezonów letnich do skroplinowej destrukcji płyty gipsowo-kartonowej. Wilgoć wsiąka w rdzeń gipsowy, powodując pęcznienie i wykwity pleśni. Wymiana 4 metrów ścianki wraz z płytami to koszt 1200-1800 zł znacznie więcej niż 200 zł za komplet otuliny.

Ochronę przed wilgocią uzupełnia folia paroizolacyjna o grubości 0,2 mm rozłożona po ciepłej stronie przegrody. W strefach mokrych kabinie prysznicowej, wannie konieczne jest zastosowanie folii w płynnej na powierzchni płyt przed położeniem płytek, zgodnie z wymogami Warunków Technicznych 2025 (§ 192 ust. 4). Membrana mineralna nanoszona dwukrotnie wałkiem osiąga grubość 0,5 mm i mostkuje rysy do 0,4 mm, chroniąc płytę G-K przed wilgocią resztkową z fug.

Test ciśnieniowy i odbiór instalacji wodnej w ściance gipsowo-kartonowej

Zamknięcie ściany bez próby ciśnieniowej to hazard porównywalny z oddaniem budynku bez odbioru. Norma PN-EN 806 wymaga badania szczelności wodą pod ciśnieniem roboczym 10 bar przez 30 minut, a w praktyce wykonawcy stosują podwyższone ciśnienie próbne 1,5× ciśnienia roboczego, czyli 15 bar przez 60 minut. Manometr klasy 1,6 z certyfikatem wzorcowania ustawia się w najniższym punkcie instalacji, a odpowietrzenie wykonuje się przez zawory w najwyższych punktach.

Próba wodna poprzedza próbę powietrzną dla instalacji ciepłej wody ze względu na zdolność wody do transportowania informacji o nieszczelności nawet najmniejszy wyciek sygnalizuje spadek ciśnienia na manometrze po pełnym odpowietrzeniu układu. W trakcie 30 minut pomiar co 5 minut potwierdza brak ubytków; dopuszczalna tolerancja to spadek 0,2 bar wynikający z absorpcji wody w materiałach. Po pozytywnym wyniku instalację pozostawia się pod ciśnieniem do czasu montażu armatury, co chroni połączenia przed przypadkowym uszkodzeniem.

Dokumentacja odbioru składa się z protokołu pomiaru ciśnienia, fotografii trasy rur w ścianie (minimum 4 ujęcia: ogólne, przy baterii, przy rozdzielaczu, w punkcie rewizyjnym) oraz szkicu powykonawczego naniesionego na rzut architektoniczny z wymiarami od narożników. Te trzy dokumenty są niezbędne przy ewentualnej naprawie za 8-12 lat bez nich hydraulicz lokalizuje rury metodą termowizyjną lub endoskopową, co podnosi koszt interwencji o 40%.

Punkt rewizji w ściance gipsowo-kartonowej powinien znaleźć się przy każdym rozdzielaczu oraz przed i za wodomierzem. Drzwiczki rewizyjne 200×200 mm z tworzywa lub stali nierdzewnej osadza się na ramce montażowej, zapewniając dostęp do zaworów odcinających bez kucia. W strefie mokrej drzwiczki powinny być zlicowane z przyszłą okładziną ceramiczną, a ich uszczelka z EPDM chroni przed wilgocią rozbryzgową.

Najczęstsze błędy pojawiają się w pięciu powtarzalnych schematach. Pierwszy prowadzenie rur bez otuliny, drugi mocowanie uchwytów rzadziej niż co 60 cm, trzeci brak punktu rewizyjnego przy rozdzielaczu, czwarty osadzanie baterii bez płytki montażowej, piąty zamykanie ściany przed próbą ciśnieniową. Każdy z tych błędów kosztuje od 800 do 6000 zł przy naprawie, podczas gdy prewencja wymaga 20-40 zł dodatkowego materiału i 30 minut pracy.

Kosztorys orientacyjny dla łazienki 6 m² z dwiema bateriami i rozdzielaczem wygląda następująco: rury PEX 16×2 mm 180 zł (30 mb), otulina termiczna 220 zł, uchwyty i opaski 140 zł, płytki montażowe i trawersy 380 zł, drzwiczki rewizyjne 160 zł, robocizna 14 godzin po 90 zł 1260 zł. Suma materiałów i robocizny wynosi około 2340 zł, co stanowi 9-11% wartości całej łazienki. To uczciwa cena za spokój na następne pół wieku.

Najczęściej zadawane pytania

Czy rury w ściance gipsowo-kartonowej można wymienić bez kucia?
Nie. Jedynym ratunkiem jest zostawienie w ścianie peszla ochronnego oraz linki montażowej przy pierwotnym układaniu, co pozwala wciągnąć nowy przewód po starej trasie. Bez peszla i linki jedynym rozwiązaniem pozostaje otwarcie ściany wzdłuż trasy rury stąd bierze się zalecenie fotografowania każdego etapu.

Jak często lokalizować potencjalną awarię w zabudowie G-K?
Kontrola wizualna wyjść pod bateriami raz na rok wystarczy, by wychwycić pierwsze objawy zawilgocenia. Termowizja przegrody co 5 lat pozwala wykryć różnice temperatur wskazujące na nieszczelność zanim pojawi się zaciek. Czujniki zalania z automatycznym odcięciem dopływu za zaworem głównym minimalizują skutki ewentualnej awarii.

Czy dopuszczalne jest prowadzenie rur bez otuliny w ściance działowej?
Nie. Każda rura zimnej wody bez izolacji termicznej skrapla parę wodną w okresie letnim, a każda rura ciepłej wody bez otuliny oddaje 15-20% energii cieplnej do konstrukcji ściany. Norma PN-EN 806 oraz Warunki Techniczne 2025 traktują izolację cieplną jako wymóg, a nie zalecenie.

Instalacja wodna w karton gipsie to nie miejsce na kompromisy. Ściana raz zamknięta zostanie taka na lata warto więc poświęcić jeden dodatkowy dzień na trasę, dobór materiałów i test 10 bar niż potem przez tydzień kuć, szpachlować i malować. Plan, dokumentacja, próba ciśnieniowa trzy proste kroki dzielą spokojną eksploatację od awarii za ścianą.

Źródła: PN-EN 806 „Wymagania dotyczące instalacji wody użytkowej”, PN-92/B-01706 „Instalacje wodociągowe. Wymagania w projektowaniu”, Rozporządzenie Ministra Rozwoju i Technologii z 2022 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony 2025), dane ubezpieczycieli majątkowych o szkodach wodnych 2020-2024, katalogi producentów systemów PEX i PPR (dane techniczne średnic i parametrów pracy).
