Instalacja wodna w ścianie czy podłodze – co lepiej wytrzyma Twoje mieszkanie?

Ściana potrafi wytrzymać naprawdę dużo, ale nie wybacza pochopnych decyzji z bruzdownicą w ręku. Rury w ścianie wyglądają czysto i estetycznie, lecz każdy centymetr wykucia to konkretna strata nośności, izolacyjności akustycznej i marginesu bezpieczeństwa. Zanim ekipa weźmie się za kucie, warto rozumieć, co tak naprawdę kryje się pod tynkiem.

• Bruzdy w ścianach pod rury wymiary, nośność i ryzyko pękania
• Pion kanalizacyjny w ścianie dlaczego lepiej go nie wkuwać
• Jak ukryć rury w łazience bez kucia ścian obudowy, szachty i rewizje
• Kucie bruzd pod rury checklista zanim zaczniesz

Bruzdy w ścianach pod rury wymiary, nośność i ryzyko pękania

Kiedyś instalacje wodne biegły po wierzchu, a rury miedziane lub stalowe były elementem dekoracyjnym łazienek z lat siedemdziesiątych. Dzisiaj standard to PEX, polipropylen i wielowarstwowe przewody ukryte pod tynkiem, a inwestor oczekuje gładkich ścian bez widocznych przewodów.

Problem pojawia się w momencie, gdy ściana działowa z betonu komórkowego ma grubość 10-12 cm, a potrzebujesz poprowadzić rurę 20 mm w izolacji. Po wykuciu bruzdy o wymiarach 4×4 cm zostaje ledwie 2 cm muru po każdej stronie. To za mało, by tynk nie popękał przy najmniejszym osiadaniu budynku.

Polska Norma PN-EN 1996-1-1 dopuszcza prowadzenie bruzd pionowych do 1/3 grubości ściany, a poziomych jedynie do 1/6. W ścianie nośnej każda bruzda pozioma to osłabienie, które zmienia rozkład naprężeń. Nie bez powodu bruzdy ukośne w betonie są zakazane.

Pionowe bruzdy w ścianie nośnej są bezpieczniejsze niż poziome, ponieważ nie przecinają strefy ściskania pod stropem. Mimo to warto sprawdzić dokumentację projektową, bo ściana żelbetowa z bruzdą na całą wysokość kondygnacji może stracić nawet 15% nośności na ścinanie.

Ściany z ceramiki poryzowanej reagują na kucie inaczej niż beton komórkowy. Poryzot pęka gładko wzdłuż drążenia, zostawiając ubytek o równych krawędziach, ale osłabia sąsiednie drążenia. Beton komórkowy kruszy się nierównomiernie i wymaga ręcznego frezowania zamiast udarowej bruzdownicy.

W budynkach wielorodzinnych dochodzi jeszcze jeden problem. Ściana między mieszkaniami ma po obu stronach inne instalacje, a jeśli sąsiad zrobił bruzdę naprzeciwko twojej, efektywna grubość muru spada drastycznie. W skrajnych przypadkach zostaje warstwa 4-5 cm, która nie tłumi dźwięku i przepuszcza wibracje z każdej strony.

Kiedyś widziałem ścianę w bloku z wielkiej płyty, w której cztery różne ekipy wykuły bruzdy w różnym czasie. Po piętnastu latach tynk popękał siatką rys w kształcie litery X, a akustyka pokoju przypominała korytarz. Naprawa wymagała kucia od nowa i zatopienia instalacji w obudowie gipsowo-kartonowej.

Pion kanalizacyjny w ścianie dlaczego lepiej go nie wkuwać

Pion kanalizacyjny to zupełnie inna liga niż rura wodociągowa. Średnica 110 mm wymaga bruzdy co najmniej 18×18 cm, co w ścianie o grubości 25 cm oznacza wykucie ponad połowy muru. Takie rozwiązanie nie ma racji bytu w ścianie nośnej.

Spływające ścieki generują drgania, które rozchodzą się przez sztywne połączenie rura-tynk-mur. Tynk działa jak membrana, która przenosi każdy dźwięk do sąsiedniego pomieszczenia. Pianka montażowa wypełniająca szczelinę pogarsza sytuację, bo zamyka szczelnie akustyczny mostek zamiast go tłumić.

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wymaga, by przewody kanalizacyjne prowadzone w obrębie budynku miały dostęp do rewizji. W praktyce oznacza to drzwiczki kontrolne przy każdym rozgałęzieniu i na dole pionu.

Zatkanie pionu w ścianie to koszmar. Etykietka z napisem „wezwij hydraulika" oznacza w tym przypadku wykucie tynku, wymianę odcinka rury i ponowne wykończenie ściany. Rachunek za naprawę przekracza 4000 zł, a remont trwa tydzień. Tego samego problemu w obudowie g-k załatwiasz w godzinę.

Hałas z kanalizacji mierzy się w decybelach. Swobodnie montowany pion generuje 45-55 dB, ale po wkuciu w ścianę poziom spada pozornie do 30 dB, po czym wraca przez rezonans konstrukcji. Prawidłowa obudowa z wełną mineralną i płytą g-k obniża hałas do 15-20 dB, czyli poniżej progu słyszalności w nocy.

Jak ukryć rury w łazience bez kucia ścian obudowy, szachty i rewizje

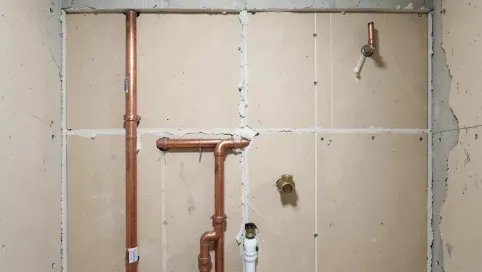

Obudowa z płyt gipsowo-kartonowych na stelażu to najrozsądniejsze rozwiązanie dla pionów i poziomów kanalizacyjnych. Stelaż stalowy CW50 mocowany do ściany kotwami co 40 cm tworzy ramę, do której przykręcasz płyty impregnowane (zielone) o grubości 12,5 mm.

Przestrzeń między rurą a płytą wypełnia się wełną mineralną o gęstości 40 kg/m³. Wełna działa jak absorber akustyczny, zamieniając energię drgań na ciepło. Pojedyncza warstwa 50 mm tłumi 10-15 dB, a podwójna z pustką powietrzną nawet 20 dB.

Szacht instalacyjny to zamknięta obudowa biegnąca od sufitu do podłogi, zwykle w narożniku łazienki lub za sedesem. Szacht ma własne drzwiczki rewizyjne przy każdym zaworze i syfonem, co pozwala na wymianę uszczelki bez rozbierania ściany. W mieszkaniu 50 m² szacht zajmuje około 0,5 m² powierzchni, ale zyskuje się dostęp do całej instalacji.

Piony prowadzone po ścianie i wykończone listwami przypodłogowymi z PVC sprawdzają się w starym budownictwie, gdzie kucie jest ryzykowne. Listwy montażowe o wymiarach 10×10 cm mieszczą pion 110 mm z izolacją akustyczną, a po zamontowaniu wyglądają jak gruba listwa przypodłogowa. Minus to brak rewizji, więc syfon musi być zaworem typu klik-klak z dostępem od góry.

Rewizje to nie luksus, lecz wymóg praktyki serwisowej. Drzwiczki 20×20 cm przy każdym zaworze odcinającym pozwalają wymienić uszczelkę w 20 minut bez wzywania fachowca. Bez rewizji prosta wymiana wkładki zaworu wymaga kucia ściany, co kosztuje więcej niż cała obudowa.

Przy prowadzeniu rur w podłodze kluczowe są warstwy izolacji. Ogrzewanie podłogowe wymaga 4-5 cm izolacji termicznej (polistyren EPS 100 lub lepszy), w której układa się rury PEX 16 lub 20 mm. W łazience warstwa podłogi rośnie do 8-10 cm, co wymaga podniesienia progu lub skucia starej wylewki.

Podłogówka daje elastyczność aranżacyjną, której ściany nigdy nie zapewnią. Możesz przesunąć wannę o metr bez przebudowy pionu. Minus to brak możliwości punktowej naprawy, bo rura w wylewce jest niedostępna bez kucia podłogi. Dlatego rury podłogowe prowadzi się bez złączek, w jednym odcinku od rozdzielacza do punktu czerpalnego.

Kucie bruzd pod rury checklista zanim zaczniesz

Przed uruchomieniem bruzdownicy warto przejść przez dziewięć pytań, które odsłonią ryzyka niewidoczne na pierwszy rzut oka. Każde z nich brzmi prosto, ale odpowiedź bywa zaskakująca.

• Jaki typ ściany? Beton, ceramika, silka, karton-gips. Każdy materiał wymaga innej techniki kucia.
• Czy ściana jest nośna? Sprawdź w dokumentacji projektowej, nie w internecie.
• Ile bruzd pionowych biegnie obok siebie? Więcej niż trzy osłabiają ścianę ponad miarę.
• Czy sąsiad po drugiej stronie ma tam swoje instalacje? Efekt podwójnego kucia bywa katastrofalny.
• Gdzie jest najbliższe wzmocnienie? Wieńce, nadproża, słupy nośne.
• Czy bruzda przecinana jest zbrojenie? W ścianie żelbetowej kucie musi być uzgodnione z konstruktorem.
• Jak poprowadzić rurę w izolacji termicznej? Bez otuliny PEX przy ścianie zewnętrznej skrapla się para.
• Gdzie umieścić rewizje? Co najmniej 20×20 cm przy każdym zaworze.
• Jak zabezpieczyć rurę przed tynkowaniem? Folia PE chroni PEX przed zarysowaniem.

Ściana działowa między pokojami w bloku z lat siedemdziesiątych często biegnie w technologii wielkiej płyty z kanałami instalacyjnymi. Te kanały były projektowane z myślą o pionach elektrycznych, więc prowadzenie w nich rur wodociągowych jest ryzykowne z powodu bliskości kabli.

Bruzdy skośne pod kątem 45° wyglądają estetycznie, bo omijają narożniki, ale mechanika budowli ich nie lubi. Naprężenia w ścianie koncentrują się na końcach bruzdy skośnej i tam pojawiają się pierwsze rysy. Bezpieczniej prowadzić rury pionowo lub poziomo, łamiąc kierunek pod kątem 90° w narożniku.

Bruzdy w ścianach pod instalację wymagają osłony z folii PE przed tynkowaniem. Folia zapobiega bezpośredniemu kontaktowi tynku z rurą, co jest istotne przy PEX, który reaguje na promieniowanie UV i starzeje się szybciej pod warstwą cementu.

Typowe błędy to również brak dylatacji przy przejściu rury przez strop. Rura PEX rozszerza się termicznie o 0,2 mm na każdy metr przy różnicy temperatur 50°C. Bez tulei ochronnej w stropie kołnierz rury dociska wylewkę i po roku pojawia się rysa na suficie poniżej.

Rury w ścianach nośnych można prowadzić, ale wyłącznie pionowo i zgodnie z dokumentacją. Kucie poziome w ścianie nośnej z ceramiki poryzowanej obniża nośność o 30%, co w skrajnym przypadku prowadzi do zarysowania wieńca. Każdy projektant konstrukcji musi zaakceptować trasę bruzd przed ich wykonaniem.

Ściana między łazienką a kuchnią w mieszkaniu 60 m² zwykle mieści trzy obwody wodociągowe i jeden pion kanalizacyjny. Suma bruzd to około 20 m przy głębokości 4 cm. Po wykończeniu tynkiem ściana traci 3% objętości, ale zyskuje 15% izolacyjności akustycznej. Te liczby trzeba znać, by rozmawiać z wykonawcą na tym samym poziomie.

Które z tych rozwiązań wybraliście u siebie? Bruzdy w ścianie, obudowa g-k czy rury w podłodze? Podpowiedź praktyka: w nowym budownictwie jednorodzinnym podłoga wygrywa, w remoncie bloku z wielkiej płyty jedynie obudowa g-k daje spokój na lata.

Źródła danych i normy: PN-EN 1996-1-1 (Eurokod 6 projektowanie konstrukcji murowych), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), PN-92/B-01706 Instalacje wodociągowe Wymagania w projektowaniu, ITB Instrukcja 421/2006 Projektowanie instalacji wodociągowych z tworzyw sztucznych. Dane cenowe na podstawie średnich rynkowych 2024 (serwisy budowlane: kb.pl, castorama.pl, leroymerlin.pl).
