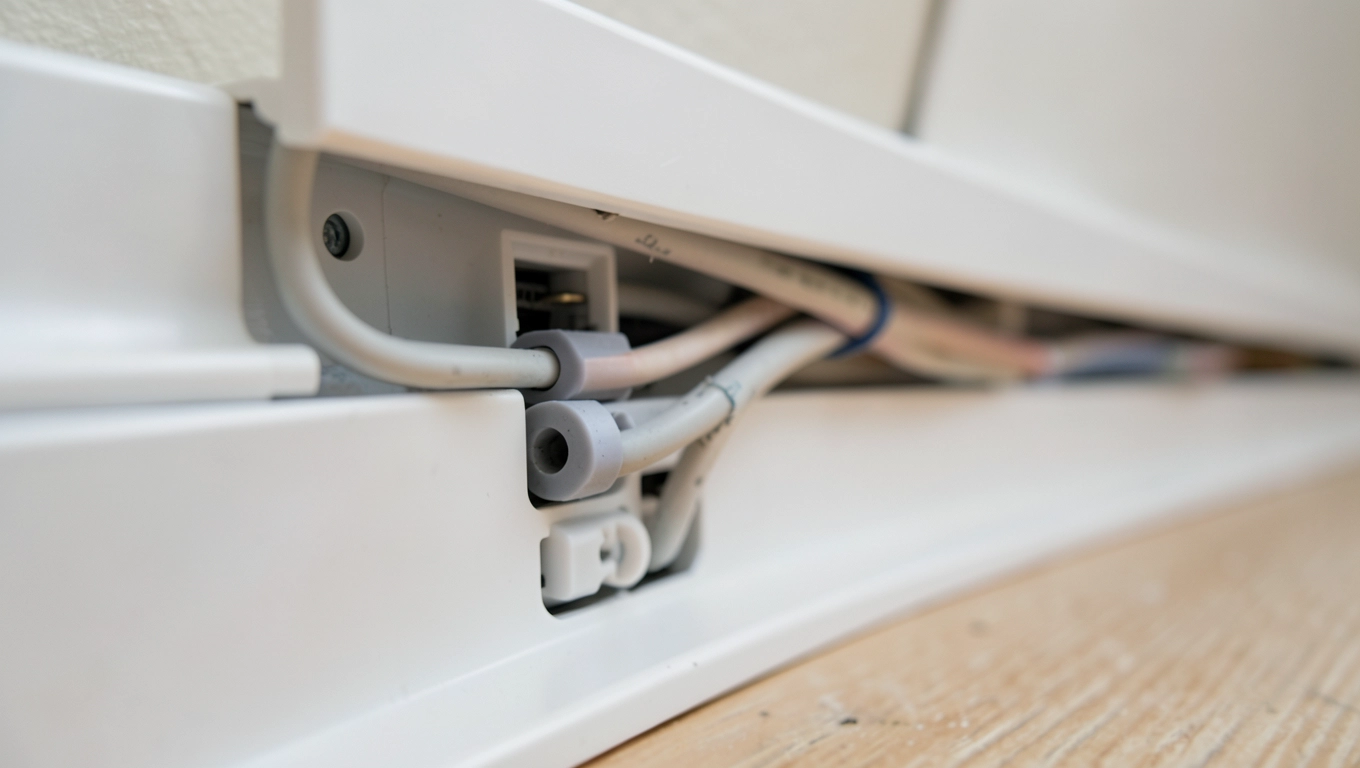

Instalacja elektryczna w listwach przypodłogowych – jak ukryć kable bez kucia ścian

Jakie przewody można poprowadzić w listwie przypodłogowej

Nie każdy kabel nadaje się do schowania w niskim profilu przy podłodze. W listwie przypodłogowej z powodzeniem poprowadzisz przewody zasilające 230 V, takie jak YDYp 3×1,5 mm² czy YDY 3×2,5 mm², które obsługują gniazdka ogólne i oświetlenie. Równie dobrze sprawdzają się kable sygnałowe, czyli skrętka komputerowa (UTP, FTP), koncentryk antenowy, przewód telefoniczny czy alarmowy. Zmieszczą się tam także kable HDMI w wersji slim, przewody głośnikowe o przekroju do 2,5 mm² oraz kabel światłowodowy w elastycznym peszlu o średnicy nieprzekraczającej 8 mm.

• Jakie przewody można poprowadzić w listwie przypodłogowej
• Dobór listwy do ilości kabli tabela typów i pojemności
• Montaż listew przypodłogowych z kablami krok po kroku
• Bezpieczeństwo, normy i najczęstsze błędy przy układaniu kabli w listwach

Istnieją jednak twarde granice takiego rozwiązania. Przewód zasilający kuchenkę elektryczną (YDY 5×2,5 mm² lub grubszy), piecyk przepływowy, bojler czy klimatyzator musi biec w ścianie lub w grubym kanale natynkowym. Powód jest czysto termiczny. Przy pełnym obciążeniu kabel wydziela ciepło, a zamknięty w wąskim profilu PVC nie ma jak go oddać. Norma PN-HD 60364 dopuszcza takie prowadzenie pod warunkiem, że przekrój przewodu uwzględnia korektę termiczną wynikającą z grupy kabli w jednym kanale.

Wielu inwestorów zadaje sobie pytanie, czy w listwie można umieścić kabel w peszlu. Odpowiedź brzmi: niezalecane. Peszel zwiększa średnicę wiązki o 4-6 mm, a jego zadaniem jest ochrona mechaniczna, która w sztywnym profilu PVC i tak jest zapewniona. Dodatkowa warstwa karbowa utrudnia wymianę przewodu i podnosi temperaturę wewnątrz kanału. Peszel pozostaje zarezerwowany dla odcinków wtykanych w ścianę lub sufit podwieszany.

Maksymalna dopuszczalna liczba kabli w jednym kanale zależy od jego przekroju wewnętrznego i sumarycznego przekroju izolacji. Przyjmij orientacyjną regułę: wypełnienie nie powinno przekraczać 40% pola przekroju kanału. W praktyce oznacza to, że standardowa listwa o wymiarach 60×20 mm pomieści 3-4 kable YDY 3×2,5 mm² albo 6-8 przewodów YDYp 3×1,5 mm², ale nie obie grupy naraz. Przepełniony kanał utrudnia odprowadzanie ciepła, komplikuje wymianę przewodu i przy próbie domknięcia pokrywy wybrzusza się w narożnikach.

Dobór listwy do ilości kabli tabela typów i pojemności

Na rynku funkcjonują trzy podstawowe kategorie profili, z których każdy odpowiada innemu scenariuszowi. Pierwszą stanowi klasyczna listwa instalacyjna z pojedynczym kanałem, która sprawdza się przy 1-3 przewodach, na przykład zasilaniu lampy podłogowej i jednym kablu antenowym. Drugą jest kanał instalacyjny o przekroju prostokątnym, przeznaczony dla 5-10 kabli, montowany na kołkach rozporowych. Trzecią tworzą multiboxy przypodłogowe, czyli profile zintegrowane z gniazdami 230 V, RJ45, antenowymi czy HDMI, które pełnią funkcję zarówno dystrybucji, jak i punktu odbioru.

Wybór uzależnia przede wszystkim ilość kabli i ich sumaryczny przekrój, ale też estetyka wnętrza oraz kwestia serwisowania. Aluminium lepiej odprowadza ciepło niż PVC, więc sprawdza się przy wiązkach 4-7 kabli zasilających 2,5 mm². Profile z tworzywa są tańsze i łatwiejsze w obróbce, ale mają klasę palności V-0 lub V-1 w zależności od producenta, co ma znaczenie przy ubieganiu się o odszkodowanie w razie pożaru. Multibox przypodłogowy bywa jedynym sensownym wyjściem w strefie pod oknem, gdzie nie ma miejsca na ścienny zestaw natynkowy, a kucie w tynku jest wykluczone ze względu na warstwę termoizolacji.

Istnieją sytuacje, w których żadna z tych opcji nie zadziała. Gdy trasa kablowa musi przekroczyć 15 m przy kilku ostrych zakrętach, lepiej rozważyć kanał nadpodłogowy o większym przekroju albo przepust ścienny do puszki rewizyjnej. W pomieszczeniach mokrych, takich jak łazienka czy kuchnia, listwy PVC nie spełniają wymogów IP44, a aluminiowe wymagają uszczelek i odpływu kondensatu. W takich wnętrzach instalacja elektryczna w listwach przypodłogowych powinna kończyć się przy drzwiach, a dalej kable muszą biec w ścianie lub w listwie przypodłogowej z atestem wilgotnościowym.

Montaż listew przypodłogowych z kablami krok po kroku

Cały proces zaczyna się od trasy, nie od zakupów. Warto ją narysować na kartce A4 z zaznaczeniem gniazdek, narożników i miejsc przejścia pod drzwiami. Potem przeliczasz metraż, dodajesz 10% zapasu na cięcie i bierzesz pod uwagę liczbę łączników, narożników wewnętrznych i zewnętrznych oraz zaślepek końcowych. Bez tego etapu kupisz za mało listwy albo za mało akcesoriów wykończeniowych, a w trakcie montażu okaże się, że brakuje jednej sztuki.

Przygotowanie podłoża decyduje o tym, czy listwa będzie przylegać latami, czy odejdzie po dwóch tygodniach. Ścianę przy podłodze trzeba odpylić, odtłuścić i zagruntować, szczególnie przy farbach lateksowych, do których taśma dwustronna nie ma prawa się przykleić. Podłoga w strefie montażu powinna być czysta i sucha, a jej temperatura powyżej 15°C. Wilgotne lub zakurzone podłoże obniża przyczepność kleju montażowego o 40-60%, co w praktyce oznacza konieczność ponownego mocowania po kilku miesiącach.

Cięcie listew to moment, w którym amatorzy tracą najwięcej materiału. Piła drobnozębna (brzeszczot do metalu) i kątownik stolarski pozwalają uzyskać proste krawędzie, ale kluczowe jest cięcie pod kątem 45° w narożnikach. Narożniki wewnętrzne najlepiej rozwiązać przez docinanie listwy pod 45° od strony pokrywy i prostopadle od strony dna, dzięki czemu pokrywa nie pęka przy zamykaniu. Narożniki zewnętrzne wymagają precyzyjnego szlifu drobnym papierem ściernym, bo każda niedokładność wychodzi potem jako szpara 1-2 mm widoczna z odległości trzech metrów.

Mocowanie zależy od materiału ściany i obciążenia. Kołki rozporowe 6 mm co 40 cm dają pewność mechaniczną, ale wymagają wiercenia, które w bloku z wielkiej płyty może się skończyć trafieniem w zbrojenie. Taśma dwustronna akrylowa (nie piankowa!) trzyma 1,5-2,5 kg na metr bieżący i wystarcza przy lekkich listwach instalacyjnych. Klej montażowy MS-polimer ma najwyższą przyczepność początkową, ale jego elastyczność po utwardzeniu kompensuje ruchy podłogi pływającej, co jest przewagą nad taśmą. Każda z tych metod działa, gdy podłoże zostało odpowiednio przygotowane.

Układanie kabli wymaga zapasu przy każdym gniazdku. Praktyczną regułą jest pozostawienie 10-15 cm dodatkowego przewodu wychodzącego z listwy w miejscu podłączenia. Zapas pozwala na ewentualną wymianę gniazdka bez konieczności odcinania kabla i przerabiania trasy. Kable prowadzi się bez naprężenia, z lekkim luzem, a przy dłuższych odcinkach warto co 1-1,5 m przymocować je wewnątrz kanału opaską zaciskową do specjalnych uchwytów. Dzięki temu pokrywa zamyka się równo i nie wypycha kabli na zewnątrz.

Zaślepki i narożniki montuje się po ułożeniu kabli, ale przed zamknięciem pokrywy. Ich zadaniem jest maskowanie cięcia oraz ochrona izolacji przed uszkodzeniem mechanicznym. W narożnikach wewnętrznych listwa powinna mieć dylatację 2-3 mm, bo PVC pracuje pod wpływem temperatury. Brak tej szczeliny prowadzi do wybrzuszenia profilu latem, kiedy temperatura przy podłodze może sięgać 30°C. Na koniec warto sprawdzić, czy pokrywa na całej długości daje się otworzyć palcami bez użycia narzędzi, bo w razie awarii elektrycznej szybki dostęp do kabli bywa kluczowy.

Bezpieczeństwo, normy i najczęstsze błędy przy układaniu kabli w listwach

Instalacja elektryczna w listwach przypodłogowych podlega tej samej normie PN-HD 60364 co instalacje podtynkowe, więc wymaga projektu uwzględniającego obciążenia, przekroje i zabezpieczenia. W praktyce oznacza to, że kabel 3×1,5 mm² zabezpieczony wyłącznikiem nadprądowym B10 A obsłuży do 2 300 W, ale przy grupowaniu z innymi kablami w jednym kanale trzeba zastosować współczynnik korekcyjny 0,7-0,85, co obniża realne obciążenie do 1 600-1 950 W. Pominięcie tej korekty prowadzi do przegrzewania izolacji i skrócenia żywotności kabla o 30-50%.

Separacja obwodów sygnałowych od zasilających to wymóg, którego nie da się obejść żadną liczbą warstw taśmy izolacyjnej. Skrętka komputerowa biegnąca równolegle do kabla 230 V w odległości mniejszej niż 10 cm przez 2 m traci integralność sygnału, a w sieci Ethernet 1 Gbit/s zaczyna pojawiać się bitowa stopa błędów. Rozwiązaniem jest listwa z wewnętrzną przegrodą, profile rozdzielone fizycznie albo prowadzenie sygnału w osobnym kanale przy samej podłodze, a zasilania 10 cm wyżej.

Dobór przekroju kabla do obciążenia warto zweryfikować w prostym arkuszu, jeszcze przed zakupem materiału. Kabel miedziany o przekroju 1,5 mm² prowadzony metodą B1 (w rurze w ścianie) przenosi 15 A, ale w grupie trzech kabli w zamkniętym kanale temperatura wzrasta o 15-20 K, więc dopuszczalne obciążenie spada do 11-12 A. Zasada jest prosta: im więcej kabli w jednym profilu i im wyższa temperatura otoczenia, tym grubszy przewód trzeba zastosować, by utrzymać ten sam prąd.

Top 5 błędów amatorów pojawia się na każdej realizacji, gdzie montażem zajmowała się osoba bez doświadczenia. Pierwszym jest prowadzenie kabli bez przegrody, sygnałowych razem z zasilającymi. Drugim, wypełnianie kanału powyżej 40% jego pola, co utrudnia odprowadzanie ciepła i uniemożliwia wymianę przewodu. Trzecim, brak dylatacji przy narożnikach, skutkujący wybrzuszeniem listwy w sezonie grzewczym. Czwartym, mocowanie listwy na taśmie piankowej, która po roku traci 70% przyczepności. Piątym, ignorowanie zapasu kabla przy gniazdku, przez co każda naprawa kończy się kuciem ściany, którego instalacja w listwach miała unikać.

Estetyka instalacji wpływa na odbiór całego wnętrza, a poprawić ją można kilkoma prostymi decyzjami. Kolor listwy najlepiej dobrać do podłogi, a nie do ściany, bo to podłoga dominuje w polu widzenia przy standardowej wysokości mebli. Narożniki zewnętrzne wymagają łączników z tej samej serii kolorystycznej, inaczej widać każdą niedokładność cięcia. Przy ścianie telewizyjnej warto poprowadzić osobny kanał na kable HDMI i zasilanie, a całość zamaskować maskownicą z otworem na przewody. Dzięki temu ściana wygląda spójnie, a dostęp do kabli pozostaje łatwy.

Kosztorys całego przedsięwzięcia różni się znacząco w zależności od zakresu. Materiały na 10 m trasy z 4 gniazdkami to wydatek rzędu 450-800 zł przy listwach PVC i 900-1 400 zł przy profilach aluminiowych. Robocizna elektryka z uprawnieniami to 80-140 zł za punkt (gniazdko, przejście przez ścianę) plus 35-60 zł za metr bieżący trasy. Przy 10 m i 4 gniazdkach robocizna zamknie się w kwocie 700-1 100 zł. Łączny koszt zamyka się więc w przedziale 1 200-2 500 zł, co stanowi ułamek ceny kucia ścian i ponownego tynkowania, szacowanej na 4 000-8 000 zł dla analogicznej powierzchni.

Instalacja elektryczna w listwach przypodłogowych nie musi być decyzją tymczasową. Prawidłowo zaprojektowana i wykonana przez uprawnionego fachowca może służyć 20-30 lat bez ingerencji. Warto potraktować ją jako rozwiązanie docelowe, szczególnie w starszym budownictwie, gdzie kucie ścian jest nieopłacalne, a wymiana rozdzielni na nową generację z wyłącznikami różnicowoprądowymi poprawia bezpieczeństwo użytkowników bez naruszania struktury muru.

Oprócz samych listew istnieją alternatywy, które warto rozważyć przy określonych scenariuszach. Oświetlenie smart sterowane przez WiFi lub Bluetooth ogranicza liczbę kabli zasilających do jednego przewodu na obwód, a poszczególne lampy komunikują się bezprzewodowo. Przedłużacze meblowe do zabudowy w blacie kuchennym eliminują konieczność prowadzenia kabli w podłodze pod wyspą. Bezprzewodowe ładowarki indukcyjne wpuszczane w blat biurka zwalniają gniazdko, które kiedyś wymagałoby prowadzenia kabla podłogą. Kanały aluminiowe o nowoczesnym designie sprawdzają się w przestrzeniach komercyjnych, gdzie estetyka idzie w parze z wymogiem odporności na intensywny ruch.

Dobór odpowiedniej listwy i jej profesjonalny montaż to inwestycja, która zwraca się nie tylko wygodą, ale i bezpieczeństwem na lata. Przed rozpoczęciem prac warto skonsultować projekt z elektrykiem, który oceni obciążenia, dobierze przekroje i zaplanuje trasę z uwzględnieniem dylatacji oraz dostępu serwisowego. Jedna godzina konsultacji potrafi zaoszczędzić kilku dni poprawek i nerwów związanych z niespełnionymi wymogami normy.
