Instalacja elektryczna w prawie budowlanym – co dokładnie mówi definicja?

Kolektyw redakcyjny ite Aktualizacja: 8 lipca 2026 r.

Masz przed sobą remont albo budowę, wertujesz akty prawne i widzisz, że każdy artykuł mówi o „instalacji elektrycznej", ale nikt porządnie nie tłumaczy, co to właściwie znaczy w oczach prawa budowlanego. Brzmi znajomo? Spokojnie, nie musisz rozkopywać trzynastu ustaw, żeby to ogarnąć. Poniżej znajdziesz rzeczową, techniczną i pozbawioną prawniczego żargonu odpowiedź na pytanie, jak polskie przepisy definiują instalację elektryczną, jakie elementy się na nią składają i kiedy wystarczy zgłoszenie, a kiedy trzeba sięgnąć po pozwolenie na budowę.

Instalacją elektryczna definicja Prawo budowlane

Jak prawo budowlane definiuje instalację elektryczną?

Art. 3 pkt 5 ustawy Prawo budowlane nie pozostawia pola do domysłów. Instalacja elektryczna to zespół wzajemnie połączonych urządzeń, aparatów, a także przewodów, których zadaniem jest wytwarzanie, przesyłanie i doprowadzanie energii elektrycznej do odbiorników w obiektach budowlanych. Definicja ta celowo łączy dwa światy: techniczny (jak fizycznie zbudowany jest obwód) oraz funkcjonalny (po co w ogóle istnieje). Prawo wymaga, by elementy te były ze sobą zharmonizowane, a nie przypadkowo połączone kablem.

Zwróć uwagę na trzy czasowniki w definicji: wytwarzanie, przesyłanie, doprowadzanie. To nie ozdobniki legislacyjne, lecz precyzyjny opis drogi, jaką pokonuje prąd. Najpierw powstaje w elektrowni lub w lokalnych źródłach, takich jak fotowoltaika. Następnie wędruje siecią przesyłową, a na końcu trafia do gniazdka w Twoim salonie. Każdy z tych etapów rządzi się innymi normami i innym nadzorem, ale w pojęciu „instalacja elektryczna" mówimy o tym fragmencie, który kończy się na odbiorniku w budynku.

Definicja celowo pomija szczegóły techniczne, takie jak przekroje kabli czy typy zabezpieczeń. Te pojawiają się dopiero w Polskich Normach oraz w rozporządzeniach wykonawczych, głównie w Rozporządzeniu Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Prawo budowlane wyznacza więc ramę pojęciową, a dokumenty techniczne uzupełniają ją o detale.

Dlaczego „zespół wzajemnie połączonych urządzeń" ma takie znaczenie?

Samo słowo „zespół" zmienia wszystko. Gdybyś kupił rozdzielnicę, kable i wyłącznik nadprądowy osobno, trzymając je niesprawnie w garażu, nie masz instalacji elektrycznej. Masz zapas materiałów. Dopiero fizyczne i logiczne połączenie tych elementów w jeden układ, zdolny dostarczyć energię do odbiornika, tworzy byt prawny i techniczny zwany instalacją.

W praktyce oznacza to, że odpowiedzialność za całość ponosi projektant i kierownik budowy z uprawnieniami, a nie wykonawca poszczególnych odcinków przewodów. Właśnie dlatego przy odbiorze domu inspektor nadzoru inwestorskiego sprawdza nie tylko listwę przy gniazdkach, lecz spójność projektu, pomiary ochronne oraz kompletność dokumentacji powykonawczej.

Jakie elementy wchodzą w skład instalacji elektrycznej w budynku?

Choć definicja z art. 3 pkt 5 mówi o „urządzeniach, aparatach i przewodach", współczesna instalacja elektryczna w domu to znacznie więcej niż trzy kategorie. W jej skład wchodzą przewody fazowe, neutralne i ochronne (żyły w kolorach brązowym, niebieskim oraz żółto-zielonym w systemie TN-S), rozdzielnica główna z wyłącznikiem głównym, a także aparaty zabezpieczające: wyłączniki nadprądowe, różnicowoprądowe, ograniczniki przepięć klasy 1, 2 i 3.

Trzy obwody, które musi mieć każdy rozsądny dom

Zacznijmy od podziału, który reguluje norma PN-HD 60364. Obwód oświetleniowy zasila lampy i ma przekrój 1,5 mm² dla miedzi. Obwód gniazd ogólnych korzysta z przewodu 2,5 mm². Obwód kuchenny oraz łazienkowy odbiera prąd większym przekrojem 4 mm² lub nawet 6 mm², ponieważ obsługuje urządzenia o mocy rzędu 2-4 kW, takie jak piekarnik czy podgrzewacz wody. Każdy obwód zabezpiecza oddzielny aparat nadprądowy o odpowiedniej charakterystyce B lub C.

Taki podział ma głęboki sens fizyczny. Wyłącznik nadprądowy reaguje na prąd wyższy od nominalnego w czasie od kilku milisekund do kilku sekund, zależnie od wielokrotności przekroczenia. Charakterystyka B (3-5 razy In) sprawdza się w obwodach rezystancyjnych, C (5-10 razy In) lepiej radzi sobie z prądami rozruchowymi silników w lodówkach i klimatyzatorach. Dobranie charakterystyki to nie kwestia gustu, lecz kwestia selektywności zabezpieczeń i bezpieczeństwa pożarowego.

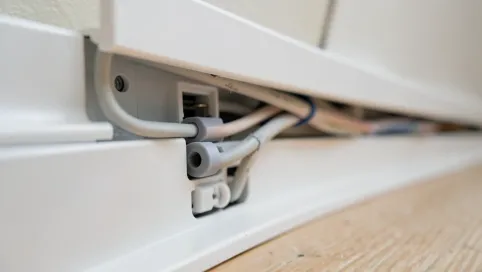

Przewody, kanały i osprzęt

Przewody układa się w rurkach ochronnych, kanałach kablowych lub bezpośrednio pod tynkiem. W ścianach murowanych stosuje się peszel sztywny, w kartonowo-gipsowych przesłonach kable prowadzi się w peszel elastyczny, by uniknąć uszkodzeń mechanicznych. Gniazdka i wyłączniki montuje się w puszkach podtynkowych o głębokości co najmniej 40 mm w ścianach pełnych, a 60 mm tam, gdzie prowadzonych jest wiele przewodów.

Osprzęt nie jest tu ozdobnikiem, lecz kolejnym ogniwem łańcucha ochrony. Gniazdko z bolcem ochronnym wymusza prawidłowe podłączenie przewodu PE, a klapka w łazienkowej puszce podtynkowej podnosi stopień ochrony IP44 wymagany w strefach wilgotnych. Pominięcie któregoś z tych elementów nie zatrzymuje prądu w gniazdku, lecz tworzy ścieżkę, po której napięcie fazowe trafia na obudowę pralki.

Instalacja odgromowa, uziemienie i połączenia wyrównawcze

Dom bez instalacji odgromowej w terenie z ponad 30 uderzeniami piorunów na kilometr kwadratowy rocznie to ruletka. LPS (Lightning Protection System) składa się ze zwodów pionowych lub poziomych, przewodów odprowadzających oraz uziomu, którego rezystancja nie powinna przekraczać 10 Ω w typowych warunkach gruntowych. Energia piorunu o natężeniu sięgającym 30 kA musi zostać bezpiecznie odprowadzona do ziemi, zanim zniszczy elektronikę w domu.

Połączenia wyrównawcze główne i dodatkowe stanowią most pomiędzy wszelkimi metalowymi elementami budynku. Rury wodociągowe, grzewcze, a nawet belki stropowe łączy się przewodem LY 6 mm² do szyny wyrównawczej w rozdzielnicy. Gdyby doszło do uszkodzenia izolacji, napięcie na metalowej baterii w łazience nie przekroczy napięcia dotykowego, które dla prądu przemiennego wynosi 50 V, a po zadziałaniu wyłącznika różnicowoprądowego spada do bezpiecznych poziomów w czasie krótszym niż 0,2 s.

Kiedy instalacja elektryczna wymaga pozwolenia na budowę, a kiedy nie?

Art. 29 ust. 1 ustawy Prawo budowlane wyraźnie mówi, że pozwolenia na budowę nie wymaga wykonanie wewnętrznych instalacji elektroenergetycznych. Wystarczy zgłoszenie lub, w przypadku modernizacji istniejącej instalacji, często w ogóle brak formalności, jeśli roboty nie naruszają konstrukcji budynku. Brzmi to wygodnie, ale diabeł tkwi w słowach „wewnętrznych" oraz „instalacji", nie „sieci".

Gdzie kończy się instalacja wewnętrzna?

Granica przebiega w miejscu przyłącza, czyli tam, gdzie kabel z elektrowni styka się z złączem kablowym Twojego budynku. Wszystko po stronie domu (rozdzielnica, obwody, gniazdka, oświetlenie) to instalacja wewnętrzna. Wszystko przed złączem, włącznie z samym przyłączem oraz linią zasilającą, stanowi część sieci dystrybucyjnej operatora (np. Tauron, PGE, Enea). Dla tego fragmentu procedury wyglądają zupełnie inaczej i wymagają umowy przyłączeniowej oraz technicznych warunków przyłączenia.

W praktyce oznacza to, że wymiana rozdzielnicy w domu jednorodzinnym, pociągnięcie nowego obwodu do garażu, czy modernizacja instalacji w kuchni nie wymaga spaceru do urzędu z wnioskiem o pozwolenie. Wystarczy kierownik budowy z uprawnieniami, wpis do dziennika budowy i zgłoszenie zamiaru wykonania robót, jeśli urząd wymaga tego w danym regionie.

Kiedy mimo wszystko potrzebujesz pozwolenia?

Jeśli budujesz stację transformatorową, linię kablową powyżej 1 kV lub agregat prądotwórczy o mocy ponad 50 kVA, wchodzisz w obszar urządzeń wymagających pozwolenia na budowę. Przepisy te dotyczą obiektów infrastruktury sieciowej, a nie typowych domów. Zwykły inwestor indywidualny raczej się z nimi nie zetknie, chyba że postawi wiatrak lub farmę fotowoltaiczną o mocy przekraczającej 1 MW, gdzie procedury są już specyficzne.

Normy i przepisy dotyczące wykonania instalacji elektrycznej

Polska implementuje normy europejskie serii PN-EN 60364, znane też jako HD 60364. Dokument ten opisuje projektowanie, dobór zabezpieczeń, układ sieci (TN-S, TN-C-S, TT, IT) oraz wymagania dotyczące ochrony przeciwporażeniowej. Każdy projektant musi sięgać po aktualną edycję, ponieważ normy się zmieniają co kilka lat. Wersja z 2009 roku wprowadziła obowiązkowe różnicowoprądowe zabezpieczenia w obwodach gniazd do 32 A, a nowelizacja z 2024 roku rozszerza wymagania o instalację ładowarek pojazdów elektrycznych.

Ochrona przeciwporażeniowa: dlaczego wyłącznik różnicowoprądowy to konieczność

RCD (Residual Current Device), zwany u nas wyłącznikiem różnicowoprądowym, wykrywa prąd upływowy przekraczający 30 mA i odcina zasilanie w czasie poniżej 30 ms. Czas reakcji oraz czułość są tak dobrane, ponieważ serce człowieka wchodzi w migotanie komór przy prądzie 30 mA przez czas dłuższy niż 200 ms. RCD działa na zasadzie pomiaru różnicy prądów wpływających i wypływających z układu, wykorzystując przekładnik Ferrantiego.

Instalacja bez RCD nie spełnia współczesnych wymagań ochrony, nawet jeśli formalnie (w budynkach sprzed 2009 roku) mogła zostać wykonana zgodnie z ówczesnym stanem prawnym. Przy okazji jakiegokolwiek remontu warto wymienić rozdzielnicę, by dodać zabezpieczenia różnicowoprądowe dla obwodów łazienkowych, kuchennych oraz wszystkich gniazd ogólnych.

Ochrona przeciwprzepięciowa i SPD

Ograniczniki przepięć (SPD: Surge Protective Device) chronią elektronikę domową przed skokami napięcia wywołanymi wyładowaniami atmosferycznymi lub komutacyjnymi. Klasy 1, 2, 3 montuje się kaskadowo: SPD klasy 1 w rozdzielnicy głównej tłumi energię do 100 kA, klasa 2 redukuje resztkowe przepięcie do poziomu 1,5 kV, klasa 3 przy gniazdku lub w listwie zasilającej obniża do bezpiecznych 0,8 kV dla telewizora czy komputera.

Dobór SPD zależy od narażeń: w budynku z instalacją odgromową klasa 1 jest obowiązkowa, w budynku bez LPS wystarczy klasa 2, jeśli w promieniu 50 m nie ma transformatora. Zasada ta wynika z analizy rozkładu energii piorunu w układzie uziomowym. Bez tej wiedzy montaż SPD klasy 1 bez uziomu odgromowego nie da żadnej poprawy bezpieczeństwa.

Projekt instalacji, pomiary i odbiór

Każda nowa instalacja wymaga projektu budowlanego lub przynajmniej schematu ideowego. Projekt instalacji elektrycznej obejmuje rzut rozdzielnicy, schemat jednokreskowy, dobór zabezpieczeń oraz obliczenia spadków napięcia. Spadek napięcia od rozdzielnicy do najdalej położonego odbiornika nie powinien przekraczać 4% dla obwodów oświetleniowych oraz 5% dla pozostałych, zgodnie z PN-HD 60364.

Pomiary odbiorcze, które robi każdy elektryk z uprawnieniami SEP

Po zakończeniu montażu wykonuje się pomiary: rezystancji izolacji (minimalnie 500 kΩ dla napięcia probierczego 500 V DC), rezystancji uziemienia (maksymalnie 10 Ω dla uziomu fundamentowego), impedancji pętli zwarcia (by potwierdzić skuteczność zabezpieczeń nadprądowych) oraz skuteczności ochrony przeciwporażeniowej (czas zadziałania wyłącznika różnicowoprądowego poniżej 30 ms dla IΔN = 30 mA).

Protokół z pomiarów to dokument wymagany przez nadzór budowlany przy odbiorze. Bez niego inwestor nie otrzyma pozwolenia na użytkowanie, a ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru. W praktyce oznacza to, że pomiary powinien wykonać elektryk z uprawnieniami SEP E1 (do wykonywania instalacji) oraz D1 (dozorowania), a wyniki udokumentować w protokole z pieczątką i numerem Świadectwa Kwalifikacyjnego.

Najczęstsze błędy inwestorów i wykonawców

Najczęściej spotykany problem to łączenie obwodów oświetleniowych i gniazdkowych w jeden, bo „tak taniej i szybciej". Skutkuje to brakiem selektywności zabezpieczeń: wyłącznik reaguje na przeciążenie w jednym obwodzie, a odcina zasilanie wszystkim. Drugi klasyk to brak przewodu ochronnego PE w starszych instalacjach aluminiowych, gdzie modernizacja polega jedynie na wymianie gniazdek.

Kolejny grzech to prowadzenie kabli bez peszla w ścianie kartonowo-gipsowej lub układanie ich ostrymi łukami. Promień gięcia kabla nie powinien być mniejszy niż sześciokrotność jego średnicy. Złamanie żyły miedzianej przy zagięciu tworzy mikropęknięcie, które po roku lub dwóch przegrzewa się i powoduje pożar w puszce.

Źródła i podstawy prawne

Źródła i podstawy prawne
  • Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. 1994 Nr 89, poz. 414 z późn. zm.), art. 3 pkt 5, art. 29, art. 48.
  • Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
  • Polskie Normy z serii PN-HD 60364 oraz PN-EN 62305 (ochrona odgromowa).
  • Sep E1 oraz D1 świadectwa kwalifikacyjne (Stowarzyszenie Elektryków Polskich oraz SEP Centralny Ośrodek Szkolenia i Wydawnictw).

Oprócz wymienionych ustaw i norm warto sięgnąć po komentarz do Prawa budowlanego wydany przez Wolters Kluwer Polska oraz portal isap.sejm.gov.pl, gdzie publikowane są jednolite teksty aktów prawnych. Komentarz redakcji naukowej wyjaśnia kontekst historyczny art. 3 pkt 5 i wskazuje orzecznictwo sądów administracyjnych dotyczące kwalifikacji robót budowlanych. Przed przystąpieniem do projektu doświadczony elektryk powinien też zweryfikować zapisy miejscowego planu zagospodarowania przestrzennego, ponieważ niekiedy zawiera on dodatkowe wytyczne dla instalacji w obiektach objętych ochroną konserwatorską.
