Schemat instalacji elektrycznej w domu: kompletny poradnik krok po kroku

Brak schematu instalacji elektrycznej w domu jednorodzinnym to prosta droga do kosztownych przeróbek, gdy po roku na ścianie pojawia się fotowoltaika, pompa ciepła albo ładowarka do auta. Statystyki branżowe wskazują, że około 70% późniejszych awarii wynika z błędnego podziału obwodów już na etapie projektu, a nie z samej jakości osprzętu. Poniżej kompletny przewodnik prowadzący od inwentaryzacji obciążeń, przez dobór zabezpieczeń, aż po finalny rozdział z gotowym schematem rozdzielnicy w domu 120 m² dla czteroosobowej rodziny. Każdy etap opiera się na wymaganiach normy PN-HD 60364 i dobrych praktykach SEP, więc traktuj go jako mapę, nie jako gotowy projekt wykonawczy.

• Podział obwodów elektrycznych w domu jednorodzinnym
• Rozdzielnica elektryczna: dobór zabezpieczeń i przekrojów przewodów
• Jak zaplanować instalację elektryczną pod PV, ładowarkę EV i smart home?
• Checklist odbioru instalacji elektrycznej
• Najczęstsze błędy projektowe i wykonawcze

Podział obwodów elektrycznych w domu jednorodzinnym

Dobry schemat instalacji elektrycznej w domu zaczyna się od uczciwej listy odbiorników, nie od listwy z bezpiecznikami. Na kartce wypisz wszystkie stałe urządzenia: lodówkę, zmywarkę, piekarnik, płytę indukcyjną, pralkę, suszarkę, pompę ciepła, rekuperator, ładowarkę EV, a także oświetlenie i gniazda ogólne. Dopiero po tej inwentaryzacji widać, jak mocno zróżnicowane są potrzeby i dlaczego dom podzielony na trzy obwody to skansen.

Praktyczna zasada mówi, że na parterze domu 120 m² powinny znaleźć się 3-4 obwody oświetleniowe i 8-10 gniazd w jednym obwodzie, ale tylko w strefach niskiego ryzyka jednoczesnej pracy. Każdy obwód gniazdowy zabezpiecza się wyłącznikiem nadprądowym B16A i prowadzi przewodem o przekroju 2,5 mm², co daje limit mocy około 3,6 kW. Dla oświetlenia wystarczy B10A oraz 1,5 mm², co odpowiada limitowi 2 kW i wystarcza na typową sekcję z kilkunastoma oprawami LED.

W kuchni i łazienkach lepiej wydzielić obwody indywidualne. Piekarnik, zmywarka i lodówka to trzy niezależne linie zakończone osobnym zabezpieczeniem B16A lub B20A, ponieważ ich łączny pobór sięga 6-7 kW. Pralka, suszarka i bojler również idą osobno, bo woda i wilgoć wymagają nie tylko wyłącznika różnicowoprądowego 30 mA, ale też minimalizacji ryzyka jednoczesnego zadziałania ochrony.

Układ TN-C-S w typowej sieci miejskiej łączy funkcję neutralnego (N) i ochronnego (PE) w przewodzie PEN od transformatora do złącza w budynku. Dalej PEN rozdziela się na osobne N i PE, a połączenia wyrównawcze główne obejmują metalowe rury wody, gazu i centralnego ogrzewania. Układ TN-S wymusza osobne przewody już od stacji transformatorowej, co poprawia skuteczność ochrony przeciwporażeniowej i ułatwia późniejsze modernizacje. Wariant TN-C spotyka się dziś głównie w starszych instalacjach i nie powinien być projektowany od nowa w domach jednorodzinnych.

Uwaga BHP: Przed jakąkolwiek ingerencją w istniejącą instalację wyłącz napięcie na wyłączniku głównym i sprawdź brak potencjału miernikiem. Dotykanie przewodów pod napięciem grozi porażeniem, a brak pomiarów odbiorczych po modernizacji może skutkować odmową ubezpieczenia budynku.

Rozdzielnica elektryczna: dobór zabezpieczeń i przekrojów przewodów

Rozdzielnica elektryczna w domu jednorodzinnym to centralny węzeł bezpieczeństwa i porządku jednocześnie. Skrzynka o wymiarach minimum 36 modułów DIN w zupełności wystarcza dla domu 120 m², ale tylko wtedy, gdy 20% pól zostawisz pustych jako rezerwę na przyszłe obwody. Montaż na szynie TH 35 z odstępem minimum 15 mm między aparaturą poprawia chłodzenie i ułatwia serwis w kolejnych latach.

Wyłącznik różnicowoprądowy (RCD) o czułości 30 mA stanowi podstawę ochrony przeciwporażeniowej w obwodach gniazdowych i łazienkowych, ponieważ prąd różnicowy 30 mA wywołuje skurcz mięśni i migotanie komór serca. Charakterystyka RCD typu A jest minimalnym wymogiem dla obwodów z urządzeniami elektronicznymi, a typ AC wystarcza tylko dla klasycznych grzejników i oświetlenia żarowego. Dla ładowarek EV oraz falowników PV konieczny jest RCD typu B, który rozpoznaje dodatkowo składową stałą prądu upływu mogącą nasycić standardowy rdzeń.

Dobór wyłącznika nadprądowego opiera się na trzech parametrach: prądzie znamionowym, charakterystyce czasowo-prądowej oraz zdolności zwarciowej. Charakterystyka B (3-5 In) jest standardem dla obwodów gniazdowych, ponieważ typowe odbiorniki rezystancyjne i silniki małej mocy nie generują udarów rozruchowych. Charakterystyka C (5-10 In) sprawdza się w obwodach z większymi silnikami, a D (10-20 In) rezerwuje się do silników przemysłowych i transformatorów.

Ogranicznik przepięć (SPD typ 1+2) w rozdzielnicy głównej chroni elektronikę domową przed skokami napięcia pochodzącymi z wyładowań atmosferycznych i operacji łączeniowych w sieci energetycznej. Działanie oparte na warystorach tlenkowych (MOV) pozwala odprowadzić impuls o wartości do 50 kA do instalacji uziemiającej w czasie poniżej 25 ns. Brak SPD w nowoczesnym domu to pozorna oszczędność, bo wymiana spalonego piekarnika z dotykiem po zostanie znacznie droższa.

Rada praktyczna: Koszt kompletnej rozdzielnicy z aparaturą pierwszej klasy oscyluje między 3 500 a 6 000 PLN za materiał i od 1 200 do 2 500 PLN za montaż przez uprawnionego elektryka. Różnica między aparaturą budżetową a premium sięga 40%, ale zwrot z inwestycji to przede wszystkim spokój i brak fałszywych wyzwoleń RCD przy włączaniu odkurzacza.

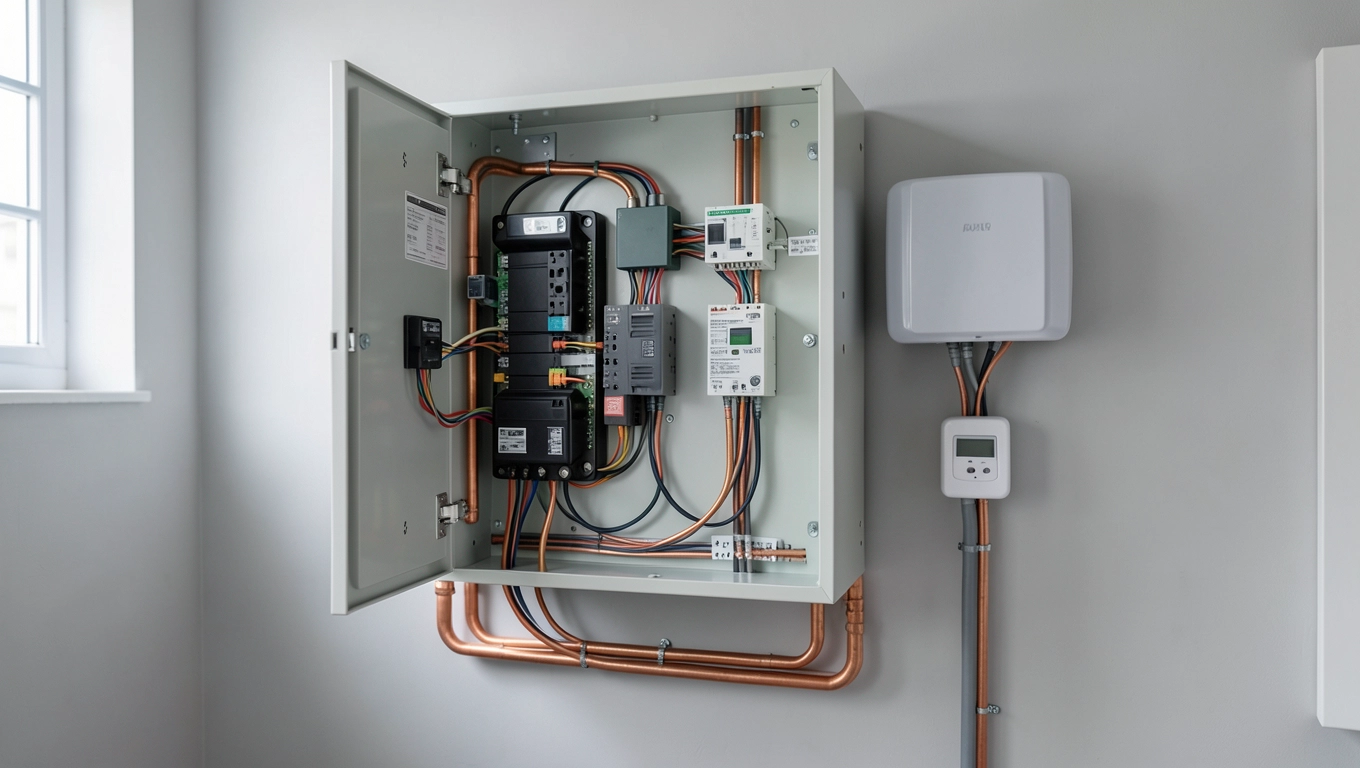

Jak zaplanować instalację elektryczną pod PV, ładowarkę EV i smart home?

Nowoczesna instalacja elektryczna w domu jednorodzinnym musi przewidzieć miejsce dla fotowoltaiki, magazynu energii, pompy ciepła i ładowarki samochodowej, bo ich późniejsze dorobienie jest kilkakrotnie droższe niż uwzględnienie ich w projekcie od początku. Planowanie zaczyna się od zarezerwowania w rozdzielnicy osobnych pól dla falownika PV, magazynu bateryjnego oraz stacji ładowania, a także od pociągnięcia dedykowanych przewodów w ścianach, nawet jeśli dziś te odbiorniki nie zostaną od razu zamontowane.

Falownik hybrydowy 10 kW wymaga przewodu 5×6 mm² z rozdzielnicy i zabezpieczenia nadprądowego B32A lub C25A w zależności od dokumentacji producenta. Strona AC falownika łączy się z rozdzielnicą przez dwukierunkowy licznik energii, który pozwala na rozliczenie autokonsumpcji i nadwyżek wysyłanych do sieci. Połączenie wyrównawcze główne wymaga przewodu miedzianego 6 mm² do szyny uziemiającej, co zapewnia ten sam potencjał dla wszystkich urządzeń i minimalizuje ryzyko uszkodzenia izolacji przy pojawieniu się prądu upływu.

Ładowarka jednofazowa 11 kW (16A × 230V) wymaga linii 3×6 mm² i zabezpieczenia B20A oraz RCD typu B 30 mA, ponieważ prostownik w aucie generuje składową stałą mogącą nasycić klasyczny RCD typu A. Wariant trójfazowy 22 kW (32A × 400V) ogranicza przekroje do 5×2,5 mm² lub 5×4 mm², ale wymaga odpowiedniej mocy przyłączeniowej od zakładu energetycznego i zgłoszenia do operatora. W domu 120 m² standardem staje się dziś 11 kW jednofazowo z możliwością rozbudowy do trzech faz.

System smart home KNX lub Zigbee wymaga doprowadzenia w każdym pomieszczeniu przewodu magistralnego obok standardowej instalacji 230V, co w praktyce oznacza dodatkową rurkę elektryczną lub kanał kablowy. Różnica kosztu sięga 200-400 PLN za punkt przy budowie, ale umożliwia późniejsze dodawanie czujników, ściemniaczy i automatyki rolet bez kucia ścian. Dobrym kompromisem jest prowadzenie kabli magistralnych jedynie do kluczowych punktów: salon, kuchnia, sypialnia główna i garaż.

UPS lub zasilanie awaryjne o mocy 1-2 kW wystarcza do podtrzymania routera, oświetlenia awaryjnego i pompy obiegowej kotła przez 2-4 godziny, co w praktyce oznacza ciągłość pracy podstawowych systemów bezpieczeństwa. Akumulatory litowo-żelazowo-fosforanowe (LiFePO4) oferują 3 000-6 000 cykli i są dziś standardem w domowych magazynach energii, zastępując starsze AGM o żywotności 500 cykli. Koszt magazynu 10 kWh waha się między 18 000 a 32 000 PLN w zależności od producenta i mocy znamionowej.

Uwaga: Ładowarka EV w garażu wymaga osobnego obwodu, a rozdzielnica powinna mieć minimum 6 modułów DIN wolnej przestrzeni na zabezpieczenia stacji oraz miernik zużycia energii. Pominięcie tej rezerwy skutkuje koniecznością wymiany obudowy, co przy zamieszkałym domu oznacza przerwę w dostawie prądu i remont ściany.

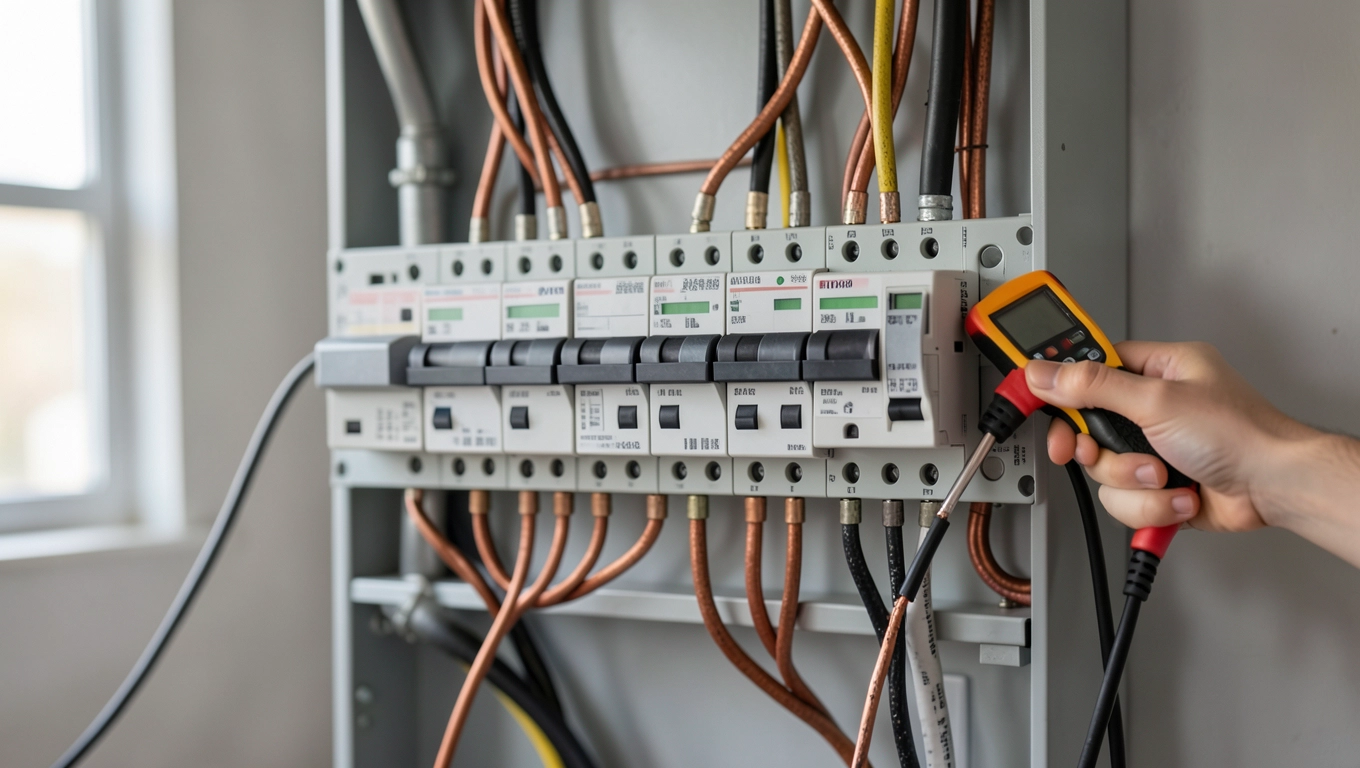

Checklist odbioru instalacji elektrycznej

Odbiór instalacji elektrycznej kończy się podpisaniem protokołu z pomiarów, ale zanim do tego dojdzie, warto przejść przez listę kontrolną obejmującą wszystkie kluczowe punkty. Pomiary wykonuje osoba posiadająca uprawnienia SEP, a ich wynik powinien spełniać wymogi normy PN-HD 60364.6 oraz PN-EN 61557.

• Rezystancja izolacji każdego obwodu (min. 0,5 MΩ dla 230V)
• Pomiary impedancji pętli zwarcia (weryfikacja zadziałania zabezpieczeń)
• Test wyłączników RCD przyciskiem TEST oraz miernikiem prądu upływu
• Ciągłość przewodów ochronnych PE i połączeń wyrównawczych
• Sprawdzenie polaryzacji L/N w każdym gnieździe
• Oznakowanie obwodów w rozdzielnicy i schemat jednokreskowy na drzwiczkach
• Protokół z prób szczelności SPD (jeśli zainstalowano)
• Dokumentacja powykonawcza w formie papierowej i elektronicznej

Rada: Wynik pomiarów zapisuj w formie cyfrowej i przechowuj przez cały okres użytkowania instalacji. Ubezpieczyciel przy szkodzie może poprosić o aktualny protokół, a brak dokumentacji skutkuje odmową wypłaty odszkodowania.

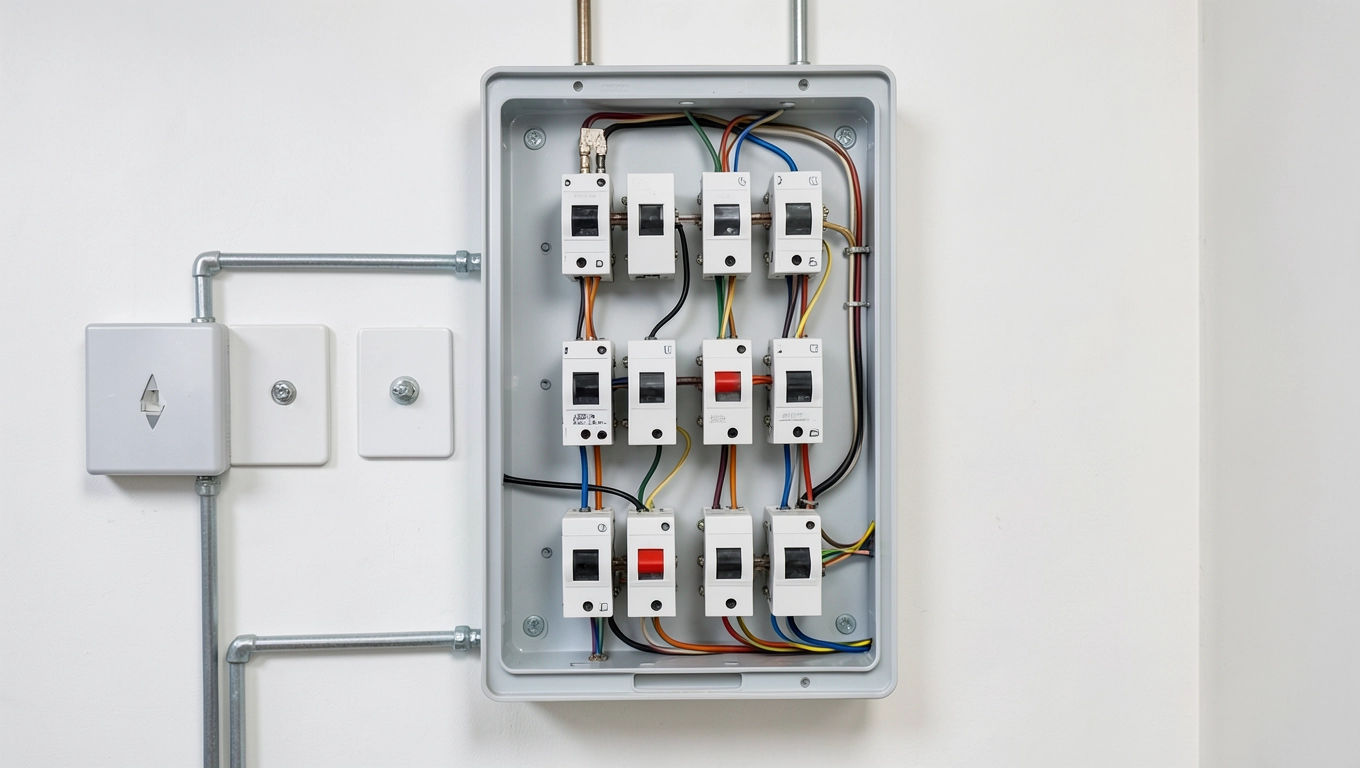

Najczęstsze błędy projektowe i wykonawcze

Jeden wyłącznik RCD na cały dom to klasyczny błąd, który objawia się wyłączeniem całej instalacji przy każdym drobnym upływie w dowolnym obwodzie. Praktyka pokazuje podział na minimum 4-8 RCD: RCD1 dla gniazd ogólnych parteru, RCD2 dla oświetlenia, RCD3 dla kuchni, RCD4 dla łazienek, RCD5 dla garażu i ogrodu, RCD6 dla PV, RCD7 dla EV, RCD8 dla pompy ciepła. Dzięki temu awaria jednego obwodu nie pozbawia prądu całego budynku.

Brak wolnych pól w rozdzielnicy to drugi częsty problem, który wymusza późniejszą wymianę obudowy lub instalację rozgałęźników. Rezerwa 20% pól to absolutne minimum, bo każdy nowy obwód: klimatyzacja, sauna, jacuzzi, dodatkowe gniazdo w ogrodzie, wymaga zabezpieczenia. Pomijanie ogranicznika przepięć w domach z instalacją odgromową lub w pobliżu linii wysokiego napięcia skutkuje zniszczeniem elektroniki przy pierwszej burzy.

Brak rozdzielni na elastycznym montażu (listwy TH 35 z możliwością przesuwania) utrudnia serwis i wymianę aparatów. Nowoczesne obudowy natynkowe i podtynkowe pozwalają na przesuwanie szyn DIN o kilka centymetrów, co ułatwia dostęp do zacisków i poprawia chłodzenie. Sztywny montaż listew do tylnej ściany skrzynki to relikt przeszłości i proszenie się o kłopoty przy każdej modernizacji.

Projekt instalacji elektrycznej domu jednorodzinnego wykonuje osoba z uprawnieniami budowlanymi w specjalności instalacyjnej, a jej opracowanie stanowi załącznik do pozwolenia na budowę lub zgłoszenia. Powykonawczy schemat instalacji elektrycznej jest osobnym dokumentem, który wykonawca przekazuje inwestorowi wraz z protokołami pomiarów i kartami katalogowymi zainstalowanej aparatury.

Zastrzeżenie: Niniejszy artykuł ma charakter poglądowy i edukacyjny, nie zastępuje projektu wykonanego przez uprawnionego projektanta ani pomiarów odbiorczych przeprowadzonych przez osobę z ważnymi uprawnieniami SEP. Każda instalacja różni się warunkami lokalnymi, mocą przyłączeniową i wymaganiami zakładu energetycznego.
