Schemat instalacji elektrycznej oświetlenia – planowanie i wykonanie

Masz przed sobą stertę niepodpisanych przewodów po remoncie i nie wiesz, który z nich odpowiada za włączenie lampy w korytarzu? Prawidłowy schemat instalacji elektrycznej oświetlenia pozwala uniknąć zwarć i zapewnia, że każdy łącznik działa dokładnie tam, gdzie powinien.

• Schemat instalacji elektrycznej oświetlenia od czego zacząć projektowanie obwodów
• Przykłady schematów podłączenia łączników światła
• Zasady bezpieczeństwa przy montażu schematu instalacji elektrycznej oświetlenia
• Najczęstsze błędy przy tworzeniu schematów oświetlenia
• Schemat instalacji elektrycznej oświetlenia pytania i odpowiedzi

Schemat instalacji elektrycznej oświetlenia od czego zacząć projektowanie obwodów

Projektowanie obwodów oświetleniowych zaczyna się od określenia mocy zainstalowanych źródeł światła i ich rozmieszczenia w pomieszczeniach. Każda lampa LED, żarówka halogenowa czy oprawa fluorescencyjna pobiera określoną wartość prądu, którą sumujemy dla całego obwodu. Na tej podstawie dobieramy przekrój przewodów i parametry zabezpieczeń, by napięcie na końcu linii nie spadło poniżej dopuszczalnych 5 % wartości znamionowej. W rzeczywistości oznacza to, że dla standardowych opraw oświetleniowych (230 V) stosuje się przewody 1,5 mm² z wyłącznikiem 10 A, a dla mocniejszych systemów przewody 2,5 mm² z wyłącznikiem 16 A.

Obwody oświetleniowe muszą być zabezpieczone przed prądem przeciążeniowym oraz przed uszkodzeniem izolacji, dlatego w rozdzielnicy montuje się wyłączniki nadprądowe (charakterystyka B lub C) oraz wyłączniki różnicowoprądowe 30 mA. Właściwy sposób doboru zabezpieczeń polega na uwzględnieniu długości przewodów i planowanego obciążenia, co dyktują normy PN‑EN 60364‑4‑41. Odpowiednie połączenie tych elementów gwarantuje, że w razie awarii zasilanie zostanie odłączone w czasie krótszym niż 0,2 s, co minimalizuje ryzyko pożaru. Błędne połączenia mogą prowadzić do zwarć, dlatego każdy element instalacji należy sprawdzić przed uruchomieniem.

Przewody fazowy (brązowy), neutralny (niebieski) oraz ochronny (żółto‑zielony) biegną od rozdzielnicy do każdego punktu świetlnego, tworząc zamknięty obwód. W przypadku rozmieszczenia lamp na dużej powierzchni zaleca się prowadzenie osobnych linii do każdego pomieszczenia, co uprości późniejsze modyfikacje i zmniejszy ryzyko przeciążenia jednego przewodu. Przewody układane są po jednej stronie ściany, co ułatwia ich późniejszą konserwację. Przy trasowaniu należy unikać ostrych załamań oraz bliskiego sąsiedztwa z przewodami ciepłowniczymi, ponieważ ciepło może wpływać na parametry izolacji. Kolorystyka przewodów nie jest kwestią wyłącznie estetyczną błędne połączenie może skutkować brakiem działania łącznika lub uszkodzeniem odbiornika.

Zobacz także Schemat Elektryczny Instalacji Fotowoltaicznej

Rozdzielanie obwodów na strefy pozwala na niezależne sterowanie oświetleniem w każdym pokoju, co jest szczególnie przydatne w domach jednorodzinnych. Typowy układ przewiduje osobny obwód dla oświetlenia salonu, sypialni, kuchni oraz korytarza, a w przypadku dużych powierzchni dodatkowe obwody dla oświetlenia zewnętrznego. Dzięki temu awaria jednego obwodu nie paraliżuje całego domu, a użytkownik może swobodnie wymieniać źródła światła bez konieczności wyłączania zasilania w całym budynku. Rozwiązanie to sprawdza się również podczas późniejszej modernizacji instalacji, kiedy to łatwiej jest dodać nowe punkty świetlne bez ingerencji w istniejące połączenia.

Przekrój przewodu determinuje maksymalny prąd, jaki może płynąć przez obwód bez przegrzewania się izolacji. W rzeczywistości instalacyjnej przyjęto kilka standardowych wartości, które pozwalają szybko dobrać odpowiedni przewód do planowanej lampy. Poniższa tabela prezentuje typowe przekroje stosowane w budynkach mieszkalnych wraz z ich obciążalnością prądową.

W sieciach jednofazowych 230 V napięcie fazowe wynosi 230 V, natomiast w instalacjach trójfazowych 400 V napięcie międzyfazowe może zasilać grupy oświetleniowe o większej mocy. Przed przystąpieniem do projektowania warto sprawdzić, czy budynek dysponuje odpowiednim przyłączem, aby uniknąć późniejszych problemów z niewystarczającym napięciem.

Zobacz Schemat instalacji elektrycznej w bloku z wielkiej płyty

Przykłady schematów podłączenia łączników światła

Najprostszy schemat instalacji elektrycznej oświetlenia obejmuje pojedynczy łącznik jednobiegunowy sterujący jedną lampą. Przewód fazowy prowadzi od rozdzielnicy do łącznika, a następnie wraca do lampy jako przewód powrotny. Przewód neutralny i ochronny biegną bezpośrednio do oprawy, tworząc zamknięty obwód. Tego typu połączenie wystarczy w pomieszczeniach, gdzie oświetlenie ma być włączane z jednego punktu.

Gdy lampa musi być włączana z dwóch miejsc, na przykład na początku i na końcu korytarza, stosuje się przełącznik schodowy (dwubiegunowy). Schemat taki wymaga poprowadzenia dwóch przewodów fazowych między łącznikami, a następnie połączenia ich z lampą. Dzięki temu każde zestykanie jednego z łączników spowoduje, że obwód będzie się zamykał lub otwierał, umożliwiając włączanie oraz wyłączanie światła z dowolnego punktu.

W większych przestrzeniach, gdzie potrzeba sterować oświetleniem z trzech lub więcej miejsc, wpięcie przełącznika krzyżowego pozwala na rozszerzenie układu schodowego. Krzyżówka zamontowana między dwoma przełącznikami schodowymi odwraca kierunek przepływu prądu, co umożliwia niezależne włączanie lampy z każdego punktu. Tego rodzaju rozwiązanie sprawdza się w salach konferencyjnych, holach czy na klatkach schodowych.

Polecamy Schemat podłączenia bojlera elektrycznego

Skrzynki rozdzielcze pełnią kluczową rolę w organizacji połączeń, zwłaszcza gdy w jednym miejscu schodzą się przewody z kilku obwodów. Montując je w dostępnych miejscach, łatwo można sprawdzić ciągłość przewodów, wymienić uszkodzony element czy dodać nowy punkt świetlny bez ingerencji w całą instalację. Na drugiej stronie pomieszczenia warto przewidzieć dodatkowy punkt świetlny, aby zwiększyć elastyczność rozmieszczenia oświetlenia. Ważne jest, by każda skrzynka była oznaczona numerem obwodu, co znacznie ułatwia przyszłe prace konserwacyjne.

Po zakończeniu montażu należy bezwzględnie sprawdzić ciągłość przewodu ochronnego oraz poprawność połączeń fazy i neutra. Błędne podłączenie może skutkować nieprawidłowym działaniem łącznika lub, co gorsza, stanowić zagrożenie porażeniowe.

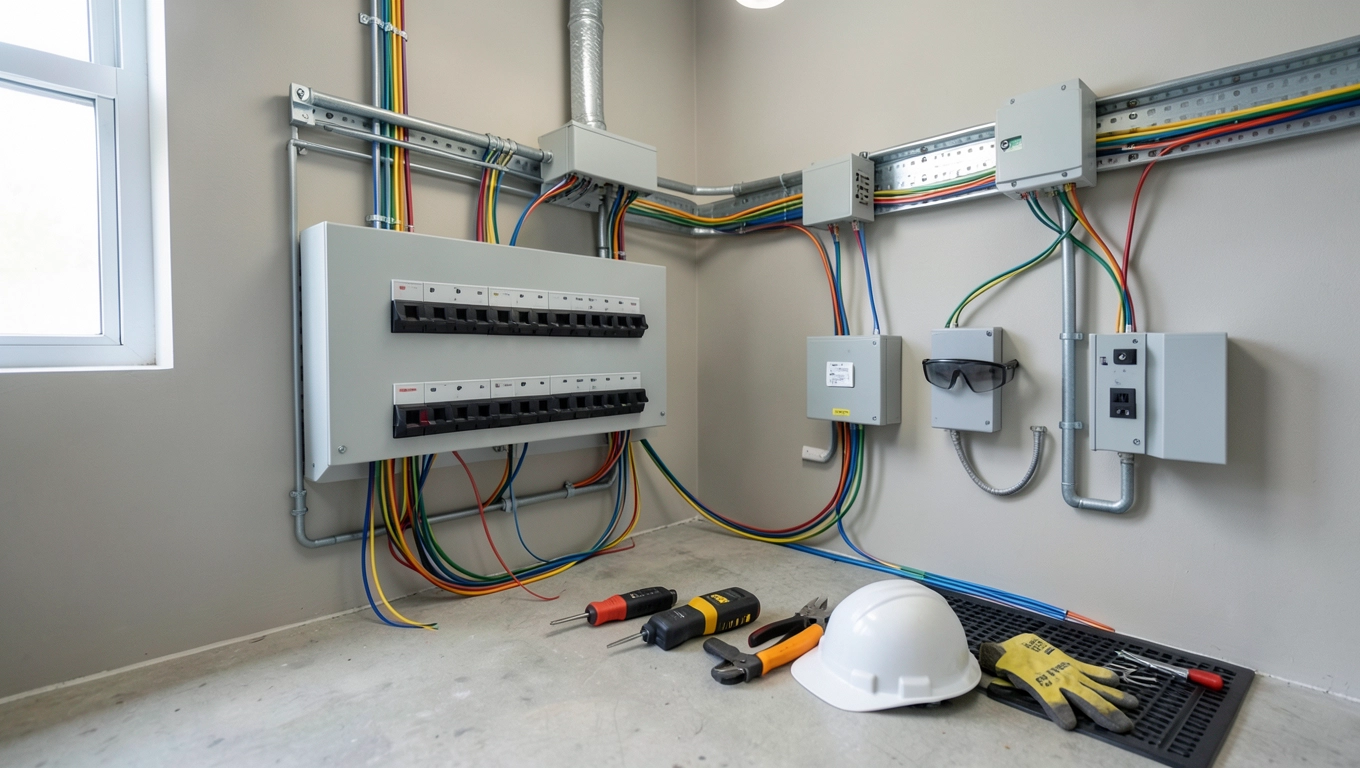

Zasady bezpieczeństwa przy montażu schematu instalacji elektrycznej oświetlenia

Przed przystąpieniem do jakichkolwiek prac przy przewodach trzeba odłączyć zasilanie w rozdzielnicy i upewnić się, że wyłączony jest odpowiedni obwód. W przypadku instalacji wielostrefowych warto oznaczyć wyłączniki, aby uniknąć przypadkowego włączenia prądu podczas pracy. Odłączając zasilanie, minimalizujemy ryzyko porażenia, ale nie eliminujemy całkowicie napięcia szczątkowego w kondensatorach filtrujących.

Przy pracach elektrycznych niezbędne jest używanie narzędzi z izolacją klasy II oraz rękawic ochronnych zdolnych wytrzymać napięcie do 1000 V. Dodatkowo warto stosować okulary ochronne, zwłaszcza przy wymianie opraw wiszących, gdzie ryzyko upadku elementów jest większe. Odpowiedni sprzęt nie tylko zwiększa bezpieczeństwo, lecz także pozwala na precyzyjne wykonanie połączeń.

Po wyłączeniu obwodu należy sprawdzić multimetrem, czy na przewodach nie ma napięcia szczątkowego. Pomiar wykonuje się między każdą parą przewodów, faza i neutral, faza i ochronny oraz neutral i ochronny, aby wykluczyć obecność napięcia nawet w przypadku awarii w sąsiednim obwodzie. Jeśli miernik wskaże wartość powyżej 0 V, należy odszukać źródło napięcia, zanim przystąpi się do dalszych czynności.

Łączenie przewodów wykonuje się poprzez skręcenie rdzeni i zabezpieczenie ich złączką listwową lub WAGO, które zapewniają trwały kontakt elektryczny. Nie wolno stosować taśmy izolacyjnej jako jedynego zabezpieczenia, ponieważ z czasem może się rozpuścić i narazić żyły na wilgoć. Moment dokręcenia zacisków powinien wynosić około 0,5 Nm dla przewodów 1,5 mm² i 0,8 Nm dla 2,5 mm², zgodnie z wytycznymi producenta. Z perspektywy elektroinstalatora z kilkunastoletnim doświadczeniem mogę powiedzieć, że najczęściej problemy wynikają z niedokładnego oznaczenia przewodów.

Metalowe oprawy oświetleniowe muszą być uziemione przez podłączenie ich obudowy do przewodu ochronnego PE. Brak uziemienia w przypadku uszkodzenia izolacji może spowodować, że obudowa znajdzie się pod napięciem, stwarzając śmiertelne ryzyko porażenia. Podłączenie wykonuje się za pomocą specjalnego zacisku uziemiającego, który dokładnie przylega do metalowej powierzchni oprawy.

Po zakończeniu montażu warto opisać każdy obwód w rozdzielnicy za pomocą trwałych etykiet, podając numer obwodu, rodzaj oświetlenia i maksymalne obciążenie. Takie oznakowanie znacznie przyspiesza późniejsze prace konserwacyjne i minimalizuje ryzyko pomyłek podczas modernizacji instalacji.

Najczęstsze błędy przy tworzeniu schematów oświetlenia

Jednym z najczęściej popełnianych błędów jest zamiana przewodu neutralnego z ochronnym, co prowadzi do nieprawidłowego działania wyłączników różnicowoprądowych i może powodować ciągłe wybijanie bezpiecznika. Skutkiem tego jest też brak skutecznego uziemienia, co w razie awarii stwarza ryzyko porażenia. Aby tego uniknąć, zawsze należy weryfikować kolorystykę przewodów przed ich połączeniem w skrzynce rozdzielczej.

Dodawanie zbyt wielu lamp do jednego obwodu przekracza dopuszczalny prąd i powoduje nadmierny spadek napięcia na końcu linii. Objawia się to migotaniem światła lub całkowitym brakiem zasilania w najdalej położonych oprawach. Projektując schemat, trzeba obliczyć sumę mocy wszystkich odbiorników i upewnić się, że nie przekracza ona 80 % obciążalności zastosowanego wyłącznika.

Błędne poprowadzenie przewodów od łącznika do lampy sprawia, że obwód nie zamyka się prawidłowo i lampa nie reaguje na włączenie. Częstą przyczyną jest pominięcie przewodu powrotnego lub jego niewłaściwe połączenie w skrzynce. Prawidłowe połączenia przewodów w skrzynce rozdzielczej zapewniają ciągłość obwodu. Warto przed zamontowaniem opraw wykonać próbę ciągłości za pomocą miernika, aby upewnić się, że każdy przewód dochodzi do właściwego punktu.

Przy długich trasach oświetleniowych, sięgających ponad 20 m, spadek napięcia będzie przekraczał 5 % wartości znamionowej, co objawia się przyciemnionym światłem w najodleglejszych lampach. Aby temu zapobiec, projektant powinien uwzględnić rezystancję przewodu i dobierać większy przekrój dla długich odcinków. Norma PN‑EN 60364‑5‑52 podaje konkretne wytyczne dotyczące maksymalnej długości linii w zależności od przekroju.

Współczesne źródła LED często wymagają ściemniaczy przystosowanych do technologii sterowania, a zastosowanie zwykłego łącznika może prowadzić do ich uszkodzenia. Właściwy sposób doboru ściemniacza polega na sprawdzeniu kompatybilności z typem diod. Przed zakupem elementów należy sprawdzić, czy oprawa jest oznaczona jako „dimmable” i dobrać odpowiedni typ regulatora. Zaniedbanie tego aspektu skutkuje trzaskami, piszczeniem lub całkowitym zniszczeniem diod.

Przepisy budowlane oraz norma PN‑EN 60364 są regularnie aktualizowane, dlatego przed przystąpieniem do realizacji warto zapoznać się z najnowszymi wytycznymi obowiązującymi w danym regionie. Nieprzestrzeganie tych regulacji może skutkować koniecznością przebudowy instalacji na koszt właściciela.

Jeśli czujesz, że samodzielne zaprojektowanie i wykonanie schematu instalacji elektrycznej oświetlenia przekracza Twoje możliwości, skorzystaj z pomocy certyfikowanego elektryka. Profesjonalista nie tylko sporządzi dokładny schemat, ale też zadba o zgodność z normami i bezpieczeństwo całego systemu.
