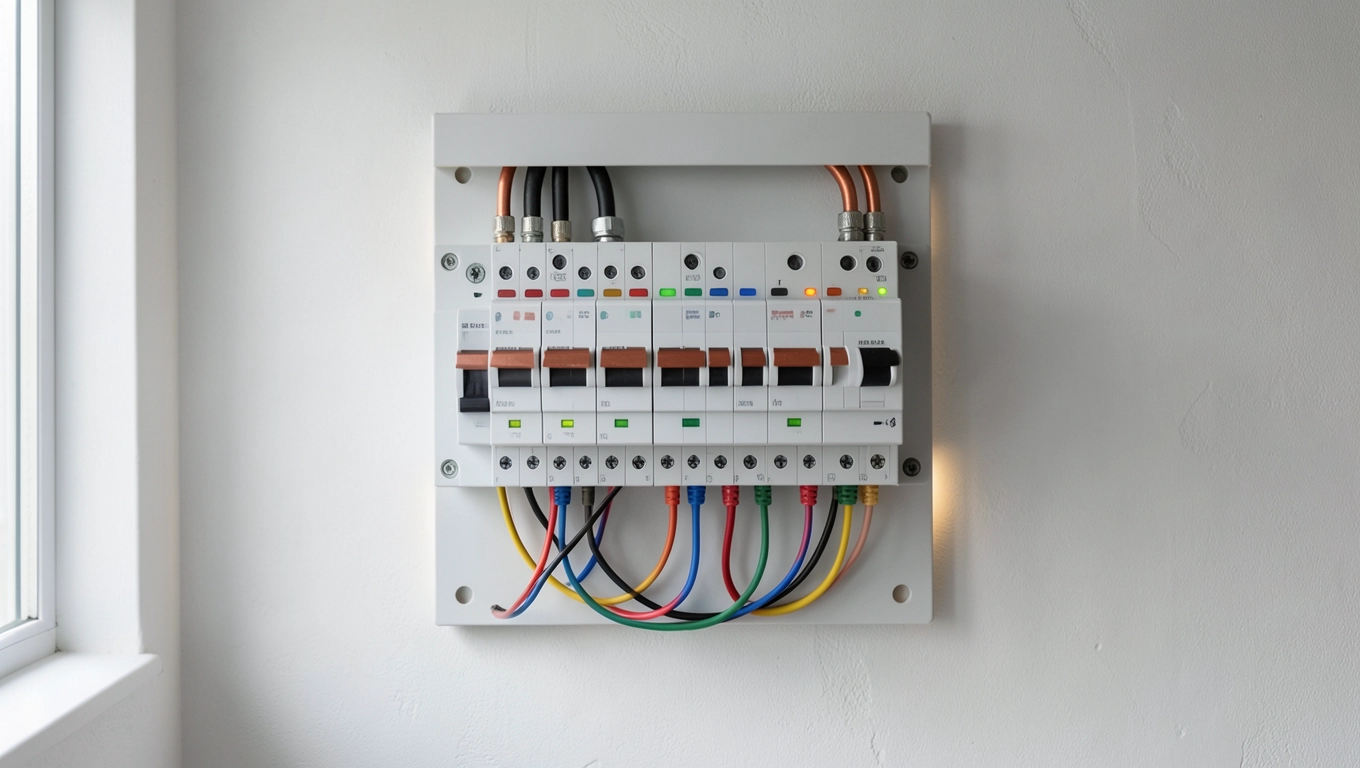

Schemat rozdzielni elektrycznej: jak czytać i projektować

Pełzający niepokój przy każdej próbie rozszyfrowania plątaniny linii i symboli na schemacie rozdzielni elektrycznej to uczucie dobrze znane zarówno właścicielom domów, jak i elektrykom stawiającym pierwsze kroki w samodzielnym projektowaniu. Zamiast szukać odpowiedzi w kilku rozproszonych źródłach, warto zrozumieć, że każdy schemat rozdzielni elektrycznej składa się z kilku fundamentalnych warstw i wystarczy opanować je po kolei, by stał się on narzędziem, a nie zagadką. Poniższy tekst idzie znacznie dalej niż typowe poradniki: łączy wiedzę teoretyczną z doświadczeniem praktyków, pokazując zarówno fizyczne zasady działania poszczególnych podzespołów, jak i reguły ich rozmieszczania wynikające z norm europejskich. Po lekturze będziesz w stanie nie tylko odczytać dowolny schemat, ale też samodzielnie zaprojektować rozdzielnię trójfazową spełniającą wymogi bezpieczeństwa i przyszłej rozbudowy.

• Kluczowe elementy schematu rozdzielni elektrycznej
• Jak czytać schemat rozdzielni elektrycznej oznaczenia i symbole
• Projektowanie schematu rozdzielni elektrycznej krok po kroku
• Najczęstsze błędy w schemacie rozdzielni elektrycznej
• Schemat rozdzielni elektrycznej Pytania i odpowiedzi

Kluczowe elementy schematu rozdzielni elektrycznej

Każda rozdzielnica elektryczna niezależnie od skali instalacji pełni funkcję węzła, w którym energia z sieci rozdziela się na dziesiątki odrębnych obwodów. Jej schemat musi zatem zawierać trzy kategorie elementów: zasilające (przewody fazowe L1, L2, L3 oraz neutralny N), rozdzielcze (szyna zbiorcza, listwy zaciskowe) oraz zabezpieczające (wyłączniki nadprądowe, wyłączniki różnicowoprądowe RCD). Pominięcie choćby jednej z tych grup sprawia, że dokumentacja traci czytelność, a co gorsza staje się narzędziem potencjalnie niebezpiecznym w rękach serwisanta.

Szyna zbiorcza stanowi centralny przewodnik prądu w rozdzielnicy: to na niej spięte są wszystkie wyłączniki obwodowych, a jej przekrój musi odpowiadać maksymalnemu prądowi roboczemu całego układu. Dla typowej rozdzielni mieszkaniowej o obciążalności do 63 A stosuje się szyny o przekroju 10 mm² wykonane z miedzi materiał ten charakteryzuje się przewodnością na poziomie 56 m/Ω·mm², co przekłada się na minimalne straty cieplne przy długotrwałym obciążeniu. W rozdzielniach przemysłowych, gdzie prądy mogą sięgać 400 A, projektant dobiera już szyny 30 × 5 mm lub większe, uwzględniając współczynnik korekcyjny zależny od temperatury otoczenia i sposobu montażu.

Wyłącznik nadprądowy, potocznie zwany korkiem automatycznym, reaguje na dwa zjawiska fizyczne: przeciążenie termiczne (gdy prąd przekracza wartość znamionową Iₙ przez czas dłuższy niż pozwala charakterystyka czasowo-prądowa) oraz zwarcie (gdy prąd zwarciowy wielokrotnie przekracza Iₙ, powodując błyskawiczne zadziałanie magnetycznego mechanizmu). Typowy wyłącznik 16 A charakterystyki B uruchomi się przy 3-5 × Iₙ (48-80 A) w czasie poniżej 0,1 sekundy, co skutecznie chroni przewody 1,5 mm² przed przegrzaniem prowadzącym do zapłonu izolacji.

Zobacz także Schemat Elektryczny Instalacji Fotowoltaicznej

Wyłącznik różnicowoprądowy (RCD) monitoruje różnicę prądów między przewodem fazowym a neutralnym. Gdy człowiek dotknie przewodu pod napięciem, część prądu odpływa przez jego ciało, a RCD wykrywa tę dysproporcję typowo od 10 mA (ochrona przed porażeniem) do 300 mA (ochrona przeciwpożarowa). Normy PN-HD 60364 nakazują instalację RCD 30 mA dla obwodów gniazd wychodzących oraz oświetlenia w pomieszczeniach mokrych, co w praktyce oznacza konieczność umieszczenia co najmniej dwóch takich urządzeń w rozdzielni mieszkaniowej.

Dokumentacja schematu powinna zawierać również oznaczenia chronionych obwodów: numerację zgodną z projektem, opis funkcji (np. „gniazdo kuchnia 1"), przekrój przewodu oraz znamionowy prąd zabezpieczenia. Brak tych informacji to jeden z najczęstszych zarzutów stawianych amatorskim projektom bez nich nawet doświadczony elektryk traci orientację w labiryncie połączeń.

Jak czytać schemat rozdzielni elektrycznej oznaczenia i symbole

Międzynarodowa norma IEC 60617 definiuje zestaw symboli stosowanych na schematach elektrycznych na całym świecie, jednak w Polsce powszechnie spotyka się również oznaczenia historyczne (PN) oraz lokalne warianty stosowane przez producentów rozdzielnic. Zrozumienie obu systemów jest kluczowe, jeśli planujesz odczytać dokumentację sporządzoną kilka lat temu lub korzystasz z rozwiązań różnych dostawców. Symbol prostokąta z literą Q oznacza wyłącznik, trójkąt z literą F bezpiecznik topikowy, a kółko z literą K przekaźnik lub styk sterowany.

Zobacz Schemat instalacji elektrycznej w bloku z wielkiej płyty

Na schematach jednokreskowych (jednolinijkowych) każda linia reprezentuje fizycznie trzy przewody fazowe stąd zapis „3×16 A" czytamy jako trzy obwody jednofazowe po 16 amperów każdy, a nie jeden obwód trójfazowy. W rozdzielni trójfazowej linia zasilająca rozgałęzia się w szynę zbiorczą, od której odchodzą poszczególne obwody, przy czym każdy z nich jest oznaczony odrębnym numerem i symbolem urządzenia zabezpieczającego. Ta konwencja pozwala zmieścić nawet najbardziej rozbudowaną instalację na jednym arkuszu formatu A4.

Kolorowe oznaczenia przewodów w schemacie rozdzielni elektrycznej odpowiadają normie PN-EN 60446: brązowy (L1), czarny (L2), szary (L3), niebieski (N) oraz żółto-zielony (PE). Na starszych dokumentach można spotkać oznaczenia czerwony (faza), żółty (L1), zielony (N) pozostałość po wcześniejszych normach krajowych. Przy odczycie schematu weryfikuj zawsze legendę, aby uniknąć błędnej interpretacji połączeń.

Szczególną uwagę należy poświęcić symbolom uziemienia i połączeń wyrównawczych: kółko z pionową kreską oznacza uziom ochronny, a trzy poziome linie różnej długości zacisk wyrównawczy. W nowoczesnych instalacjach stosuje się również symbol kwadratu z wpisaną literą „ equipotential bonding", który pojawia się przy listwie wyrównawczej zbierającej przewody ochronne z całego budynku. Prawidłowe połączenie tych elementów eliminuje ryzyko pojawienia się niebezpiecznego napięcia dotykowego na obudowach urządzeń.

Polecamy Schemat podłączenia bojlera elektrycznego

Dla osób czytających schemat po raz pierwszy pomocne jest podejście warstwowe: najpierw zidentyfikuj źródło zasilania (zjazd z sieci, transformator), następnie prześledź szynę zbiorczą, potem przypisz każdy obwód do odpowiedniego wyłącznika. Taka sekwencyjna analiza pozwala nawet przy skomplikowanych projektach hal przemysłowych zachować pełną orientację w topologii systemu.

Projektowanie schematu rozdzielni elektrycznej krok po kroku

Proces projektowania schematu rozdzielni elektrycznej rozpoczyna się od inwentaryzacji odbiorników i oszacowania szczytowego zapotrzebowania na moc. Dla budynku mieszkalnego przyjmuje się współczynnik jednoczesności: w domu jednorodzinnym o powierzchni 150 m² suma mocy urządzeń może wynosić 30 kW, lecz rzeczywiste obciążenie szyny zbiorczej rzadko przekracza 10-12 kW dzięki temu, że nie wszystkie odbiorniki pracują jednocześnie. Wartość tę dzieli się następnie przez napięcie sieciowe 400 V (dla instalacji trójfazowej), otrzymując prąd fazowy, na podstawie którego dobiera się przekrój szyny i moc wyłącznika głównego.

Kolejny etap to podział na obwody według kryterium funkcjonalnego i zagrożenia: osobne obwody dla gniazd ogólnych, osobne dla urządzeń o dużej mocy (kuchenka elektryczna, pompa ciepła, bojler), a także wydzielenie obwodów dla pomieszczeń mokrych (łazienka, pralnia) ze względu na surowsze wymagania dotyczące selektywności zabezpieczeń. Norma PN-EN 60364 zaleca, by przekrój przewodu obwodu gniazdowego nie przekraczał 2,5 mm² przy max. długości trasy 50 m przekroczenie tej odległości wymaga korekty przekroju lub redukcji obciążalności.

Przy doborze zabezpieczeń obowiązuje zasada selektywności: każdy wyłącznik obwodowy musi zadziałać wcześniej niż wyłącznik nadrzędny, aby awaria jednego urządzenia nie powodowała zaniku zasilania w całym budynku. Praktycznie oznacza to dobór charakterystyk czasowo-prądowych w proporcji minimum 1,6:1 jeśli wyłącznik główny ma Iₙ = 40 A, wyłączniki obwodów nie powinny przekraczać 25 A. W rozdzielniach trójfazowych stosuje się dodatkowo zabezpieczenie różnicowoprądowe jako drugi stopień ochrony, przy czym RCD 30 mA musi obejmować wszystkie obwody gniazdowe poniżej 32 A.

Rozmieszczenie elementów w rozdzielnicy powinno uwzględniać zasady ergonomii i bezpieczeństwa montażu: wyłącznik główny na górze (dla łatwego odcięcia całego zasilania), szyny zbiorcze w środku, wyłączniki obwodów poniżej w kolejności od najwyższego do najniższego prądu znamionowego. Przewody fazowe prowadzi się zazwyczaj od góry lub z lewej strony, przewód neutralny zawsze po tej samej stronie (konwencja lewa), przewód ochronny na wspólnej listwie uziemiającej po prawej stronie obudowy. Zachowanie tych reguł znacząco redukuje ryzyko błędów montażowych i przyspiesza diagnostykę.

Dokumentacja powykonawcza, stanowiąca integralną część schematu, musi zawierać aktualny protokół pomiarów (rezystancja izolacji, skuteczność ochrony przeciwporażeniowej, ciągłość przewodów ochronnych), protokół z badania wyłącznika RCD oraz schemat ideowy z wyszczególnieniem wszystkich zmian wprowadzonych względem projektu. Zgodnie z rozporządzeniem w sprawie warunków technicznych budynków, dokumentacja ta pozostaje do dyspozycji organów kontrolnych przez cały okres użytkowania instalacji.

Najczęstsze błędy w schemacie rozdzielni elektrycznej

Pierwszy i najbardziej niebezpieczny błąd to niedoszacowanie mocy przyłączeniowej budynku projektant zakłada 10 kW dla domu z kuchenką indukcyjną i pompą ciepła, podczas gdy szczytowe zapotrzebowanie przy jednoczesnej pracy tych urządzeń sięga 14 kW. Skutkiem jest przeciążona szyna zbiorcza, nadmierne nagrzewanie połączeń i realne zagrożenie pożarem. Rozwiązaniem jest szczegółowa analiza bilanca mocy z uwzględnieniem współczynników jednoczesności dla każdej kategorii odbiorników.

Drugi błąd to pominięcie separacji obwodów wysokiej mocy od reszty instalacji. Gdy obwód kuchenki elektrycznej 400 V dzieli tę samą szynę z oświetleniem, każde zwarcie w urządzeniu (nawet chwilowe, eliminowane przez wyłącznik) powoduje spadek napięcia widoczny jako migotanie żarówek w całym domu. Dedykowany obwód z własnym wyłącznikiem i filtrem przeciwzakłóceniowym eliminuje ten problem u źródła.

Trzeci błąd dotyczy doboru charakterystyki wyłączników: instalacja wyłączników C (5-10 × Iₙ) w obwodach z silnikami o dużym prądzie rozruchowym jest uzasadniona, lecz te same wyłączniki w obwodach oświetleniowych powodują niepotrzebne zadziałania przy załączeniu zasilaczy LED. Wartość 10 × Iₙ oznacza, że wyłącznik 10 A zadziała dopiero przy 100 A tyle nie wytworzi żaden zasilacz, ale też żaden przewód 1,5 mm² nie przetrwa takiego zwarcia wystarczająco długo, by wyłącznik zadziałał przed stopieniem izolacji.

Częstym niedopatrzeniem jest brak oznaczeń przewodów w schemacie. Bez informacji „Przewód L1: 3 × 2,5 mm² YDYżo 450/750 V" monter nie jest w stanie zweryfikować, czy trasa kablowa wytrzyma planowane obciążenie. Współczynnik korekcyjny dla trzech przewodów ułożonych w rurze w ścianie wynosi 0,7 oznacza to, że przewód 2,5 mm² o obciążalności bazowej 27 A w takich warunkach może przenieść jedynie 19 A. Schemat bez tej dani to proszenie się o przeciążenie.

Ostatni błąd, który warto podkreślić, to projektowanie rozdzielni bez rezerwy na przyszłą rozbudowę. Doświadczeni elektrycy zostawiają minimum 20-30% wolnych miejsc w rozdzielnicy gniazda na szynie TH 35 mm, wolne zaciski listwy zbiorczej, zapas długości przewodów. Wzrost liczby urządzeń gospodarstwa domowego (samochód elektryczny, panele fotowoltaiczne, magazyn energii) sprawia, że instalacja zaprojektowana „dokładnie pod bieżące potrzeby" za trzy lata będzie wymagać kosztownej modernizacji.

Wskazówka praktyczna: Przed złożeniem schematu do odbioru warto poprosić niezależnego eksperta o weryfikację koszt audytu (300-500 PLN) wielokrotnie zwraca się w postaci unikniętych poprawek i przestojów w użytkowaniu budynku.

Schemat rozdzielni elektrycznej to coś znacznie więcej niż zbiór symboli na papierze to mapa całego systemu elektroenergetycznego obiektu, która determinuje bezpieczeństwo użytkowników, żywotność urządzeń i możliwości przyszłej rozbudowy. Inwestycja czasu w jej prawidłowe opracowanie zwraca się z nawiązką przy każdej awarii, przeglądzie czy modernizacji. Jeśli stoisz przed projektem rozdzielni trójfazowej i potrzebujesz wsparcia w zakresie obliczeń obciążalności, doboru zabezpieczeń zgodnie z normami PN-EN 60364 oraz przygotowania dokumentacji do odbioru skontaktuj się z uprawnionym projektantem instalacji elektrycznych, który przejrzy Twój schemat i wskaże ewentualne luki przed rozpoczęciem prac montażowych.
