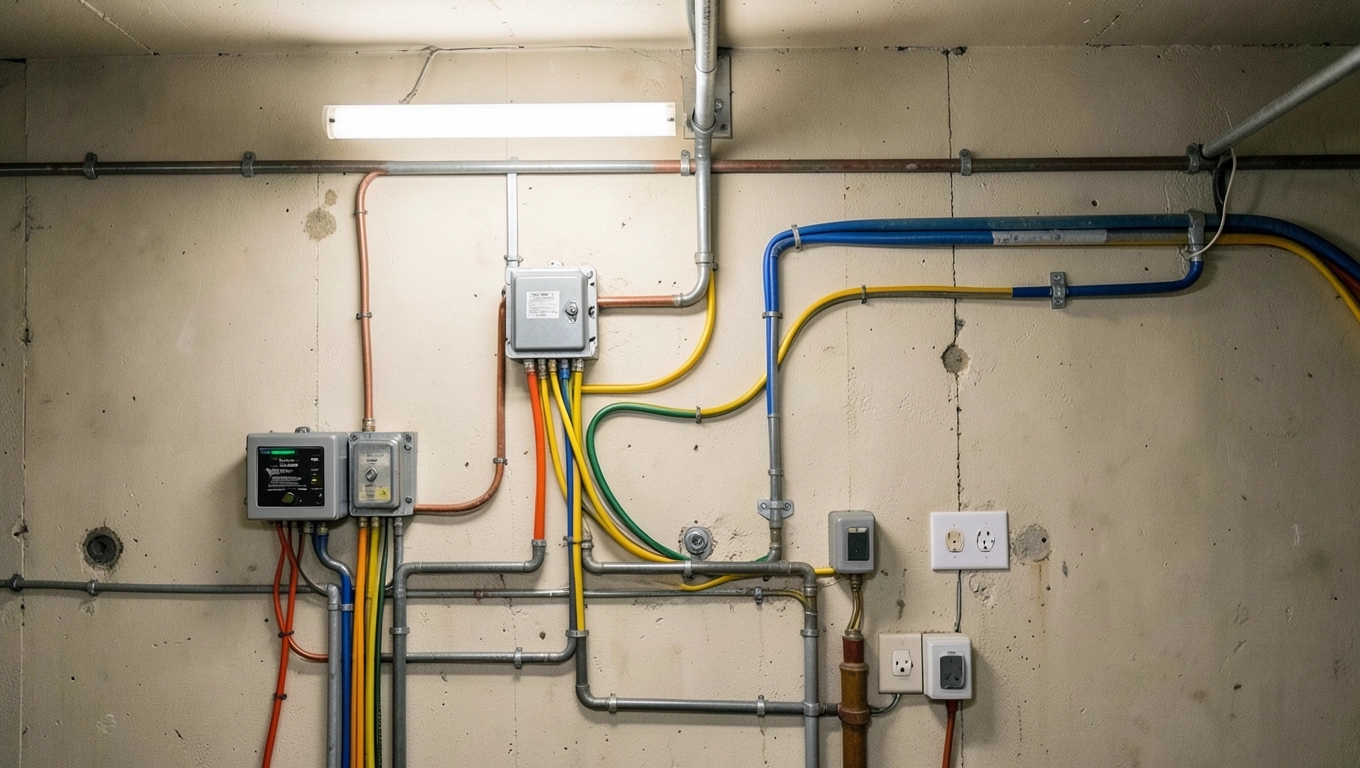

Instalacja elektryczna w garażu schemat krok po kroku

Wchodzisz wieczorem do garażu, szukasz kontaktu na ścianie i… nic. Przedłużacz z domu plącze się pod stopami, ładowarka do auta leży na podłodze, a w blaszaku hula wilgoć. Pora to zrobić raz, porządnie i z głową. Poniżej znajdziesz konkretny schemat instalacji elektrycznej w garażu, dobrany do typu budynku, realne koszty i pułapki, przez które co trzeci właściciel traci pieniądze albo spokój snu.

• Jak poprowadzić kable w garażu blaszanym, murowanym i drewnianym
• Gniazdka i oświetlenie w garażu gdzie umieścić i ile potrzeba
• Ile kosztuje instalacja elektryczna w garażu i jakie są wymagania SEP

Jak poprowadzić kable w garażu blaszanym, murowanym i drewnianym

Każdy z tych garaży zachowuje się inaczej pod obciążeniem, inaczej reaguje na wilgoć i inaczej znosi iskrzenie. Dlatego jeden uniwersalny schemat instalacji elektrycznej w garażu nie istnieje. Najpierw typ budynku, potem dobór osprzętu, dopiero na końcu prowadzenie przewodów.

Garaż murowany w bryle domu

Najwygodniejszy wariant, bo ściany są grube, suche i pozwalają kuć bruzdy. Stosuje się tu instalację podtynkową w rurach osłonowych, a kable układa się tak, jak w mieszkaniu. Najczęściej wybiera się przewód YDYp 3×2,5 mm² na obwody gniazdowe oraz YDYp 3×1,5 mm² na oświetlenie, bo taka rezerwa przekroju eliminuje spadki napięcia nawet przy długim odcinku od rozdzielnicy domowej.

Wewnątrz ściany wystarczy standardowa klasa ochrony IP20. Dopóki nie myślisz o myjce ciśnieniowej w środku, osprzęt nie musi być bryzgoszczelny. Ważne, by rozdzielnica z wyłącznikiem różnicowoprądowym (RCD) o czułości 30 mA siedziała w suchym miejscu, najlepiej tuż przy drzwiach wejściowych do garażu.

W garażu w bryle budynku najczęściej wystarcza przyłącze jednofazowe 230 V o mocy 3-5 kW. Taki zapas spokojnie obsługuje oświetlenie, bramę automatyczną i jedną ładowarkę roweru elektrycznego bez ryzyka przeciążenia.

Garaż murowany wolnostojący

Tu pojawia się temat własnego przyłącza energetycznego, a więc umowy z zakładem energetycznym, projektu i pomiarów. Wolnostojący budynek nie ma ścian wspólnych z domem, więc kable ciągnie się w ziemi, w wykopie o głębokości minimum 60 cm, przeważnie przewodem YKY 3×4 mm² lub 5×4 mm², zależnie od wybranej fazy.

Schemat instalacji elektrycznej w garażu murowanym obejmuje rozdzielnicę główną (najczęściej natynkową, w klasie IP44), wyłącznik nadprądowy B16 na obwód gniazdowy, B10 na oświetleniowy oraz wspomniany wyłącznik RCD. Wewnątrz ścian prowadzisz przewody podtynkowo, bo ściany są tu grubą cegłą lub betonem.

Jeśli planujesz warsztat z kompresorem lub spawarką inwertorową, zostaw w rozdzielnicy dwa rezerwowe pola na dodatkowy wyłącznik. Dopisanie obwodu po fakcie to zawsze zbędna przeróbka.

Garaż blaszany

Najtrudniejszy technicznie przypadek, bo cienka blacha nie daje ani ochrony przed wilgocią, ani przeciwpożarowej osłony. Instalacja elektryczna w garażu blaszanym wymaga wyłącznie prowadzenia natynkowego w korytkach lub rurkach sztywnych RL. Podtynkowo nie da się poprowadzić kabli w blasze, a ukrywanie ich pod posadzką mija się z celem.

Kluczowe staje się uziemienie. Blacha sama w sobie przewodzi prąd, lecz bez mostka wyrównawczego potrafi „wystrzelić" różnicą potencjałów po awarii. Dlatego każdy obwód musi mieć przewód ochronny PE połączony z bednarką zakopaną w gruncie przy budynku. To jednocześnie warunek zadziałania RCD w krytycznym ułamku sekundy.

Osprzęt w blaszaku dobiera się w klasie minimum IP44, a wszelkie puszki i łączniki uszczelnia dławikami. W takim garażu szczególnie uważa się na kanały kablowe w pobliżu podłogi, bo skropliny potrafią tam stać całą zimę.

Garaż drewniany

Drewno pali się łatwo, więc kabel w ścianie potrzebuje dodatkowej osłony. Sprawdzają się tu rury stalowe sztywne lub peszel z powłoką trudnopalną. Instalacja elektryczna w drewnianym garażu idzie natynkowo lub w warstwie izolacji, nigdy bezpośrednio na desce.

Dobór zabezpieczeń jest tu bardziej restrykcyjny niż w murowanym odpowiedniku. Wyłącznik różnicowoprądowy RCD 30 mA staje się obowiązkowy nie z przyzwyczajenia, lecz dlatego, że najmniejszy upływ na drewnianej ścianie potrafi w ciągu sekund zamienić się w żar. Dodatkowo wskazane jest stosowanie wyłączników nadprądowych o charakterystyce B, które reagują szybciej niż standardowe C.

Gniazdka i oświetlenie w garażu gdzie umieścić i ile potrzeba

Gniazdka w garażu to nie kwestia estetyki, lecz funkcji. Jedno przy wejściu, drugie przy bramie, trzecie przy stanowisku pracy. Rozmieszczenie gniazdek w garażu wynika z tego, co faktycznie podłączasz: kompresor, prostownik, ładowarka, czasem ogrzewacz.

Wysokości montażu

Gniazda ogólne montuje się na wysokości 100-120 cm od posadzki, czyli wyżej niż w mieszkaniu. Powód jest prosty: garażowa podłoga bywa mokra, a podniesienie kontaktu ogranicza ryzyko zalania przy myciu. Z kolei gniazda dedykowane do prostownika AGM czy ładowarki do auta wygodniej umieścić na 30-40 cm, bo wtyczka z kablami wisi niżej i tak.

W strefie bramy automatycznej przewiduje się oddzielne gniazdo serwisowe, najlepiej w obudowie natynkowej. Napęd pobiera prąd tylko przy ruchu, ale elektronika potrzebuje stałego zasilania, więc obwód nie może być sterowany wyłącznikiem oświetlenia.

Ile gniazdek na 20 m²

Minimum dla małego garażu to cztery punkty: jedno przy drzwiach wejściowych, drugie nad blatem roboczym, dwa przy ścianie bocznej. W praktyce warsztatowej i tak dojdzie przedłużacz, więc lepiej mieć sześć, niż żałować po miesiącu.

Dla garażu 35 m² rozsądna liczba to osiem do dziesięciu gniazd rozbitych na dwa obwody. Jeden obwód zasila urządzenia ciężkie (kompresor, spawarka), drugi lekkie (ładowarki, lampy). Rozdzielenie zapobiega sytuacji, w której start kompresora gasi światło.

Oświetlenie garażu parametry, których warto pilnować

Natężenie oświetlenia w garażu reguluje norma PN-EN 12464-1. Dla strefy ogólnej mówi ona o 50 lx, dla stanowiska pracy ręcznej nawet 200 lx. Różnica jest ogromna: 50 lx wystarczy, by trafić kluczem do zamka, 200 lx pozwala czytać drobny druk i pracować nad silnikiem.

Oprawy hermetyczne LED o klasie IP65 sprawdzają się najlepiej w nieogrzewanym garażu. Ich obudowa z poliwęglanu wytrzymuje skoki temperatur od −20 do +40°C, a zintegrowany zasilacz eliminuje problem migotania zimnego rozruchu. Jedna listwa 150 cm nad strefą parkowania daje równomierne światło bez ostrych cieni pod autem.

Czujnik ruchu w garażu montuje się na wysokości 2-2,5 m, skierowany na wejście, z wyłączeniem strefy roboczej. Chodzi o to, by światło nie gasło, gdy człowiek stoi nieruchomo przy stole warsztatowym. Najprostsze czujniki mikrofalowe reagują na każdy ruch, nawet oddech, i po minucie bezruchu wyłączają obwód. To komfort, który zostaje w pamięci po pierwszym wieczorze spędzonym na majsterkowaniu.

Wskazówka: W garażu z oknem dachowym umieść dodatkowy wyłącznik schodowy przy drzwiach i przy stanowisku. Dzięki temu zapalisz światło przy wjeździe i zgasisz je dopiero po wyjściu, bez cofania się przez pół ciemnego budynku.

Ile kosztuje instalacja elektryczna w garażu i jakie są wymagania SEP

Koszt instalacji elektrycznej w garażu zależy od trzech zmiennych: typu przyłącza, powierzchni i zakresu prac wykończeniowych. Inwestorzy najczęściej pytają o widełki, więc poniżej konkretne scenariusze z rozbiciem na pozycje.

Scenariusz A: blaszak 20 m²

Najtańszy wariant, ale z pełnym zabezpieczeniem. Projekt w uproszczonej formie to koszt 500-800 zł, robocizna przy natynkowym prowadzeniu kabli waha się od 1500 do 2500 zł. Materiały (rozdzielnica natynkowa, RCD, korytka, przewody, osprzęt IP44) zamkną się w kwocie 1200-1800 zł. Łącznie budżet na samo wnętrze garażu to około 3200-5100 zł.

Do tego dochodzi przyłącze energetyczne do garażu wolnostojącego. Jeśli licznik montuje zakład energetyczny, opłata dystrybucyjna wynosi orientacyjnie 1000-2000 zł. Przy odległości powyżej 30 m od domu licznik prądu trzeba przewidzieć w budżecie osobno, bo każdy metr dodatkowego kabla YKY w ziemie podnosi koszt.

Scenariusz B: murowany 35 m²

Większy metraż, instalacja podtynkowa, osobne obwody na warsztat. Projekt instalacji elektrycznej w garażu murowanym to wydatek 800-1200 zł, robocizna 2500-4000 zł. Materiały przy większej liczbie punktów (osiem gniazd, cztery oprawy, rozdzielnica 12-modułowa) to 2000-3000 zł. Łącznie wnętrze: 5300-8200 zł.

Przyłącze jednofazowe 230 V czy trójfazowe 400 V

Decyzja o napięciu zasilania garażu zależy od planowanego zapotrzebowania. Jednofazowe 230 V o mocy do 5 kW wystarczy do oświetlenia, bramy i prostownika. Trójfazowe 400 V wybiera się wtedy, gdy pojawia się spawarka, ładowarka samochodowa 11 kW lub kocioł warsztatowy. Asymetria faz przy dużym obciążeniu jednofazowym potrafi wyzwalać zabezpieczenia, więc warto od razu zaprojektować rozdział mocy na wszystkie trzy fazy.

Kto może wykonać instalację

Przepisy jasno wskazują: prace przy instalacji elektrycznej w garażu wolnostojącym wymagają uprawnień SEP. Konkretnie chodzi o świadectwo kwalifikacyjne w grupie 1, uprawniające do eksploatacji i dozoru urządzeń, instalacji i sieci elektroenergetycznych o napięciu do 1 kV. Bez tego dokumentu zakład energetyczny nie podpisze umowy przyłączeniowej, a ubezpieczyciel odmówi wypłaty po pożarze.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75, poz. 690, z późn. zm.) precyzuje wymagania dla instalacji w budynkach garażowych. W praktyce oznacza to konieczność wykonania projektu instalacji przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej.

Uwaga: Samowolne przyłączenie garażu do sieci energetycznej bez zgłoszenia i umowy grozi karą administracyjną do 50 000 zł, a w skrajnych przypadkach odpowiedzialnością karną za kradzież energii. Dotyczy to zarówno blaszaka przy płocie, jak i wolnostojącego garażu na działce rekreacyjnej.

Schemat rozdzielnicy krok po kroku

Poprawny schemat instalacji elektrycznej w garażu zaczyna się od rozdzielnicy. W polu głównym wchodzi zasilanie z licznika, dalej wyłącznik różnicowoprądowy RCD 30 mA typu AC lub A. Po nim rozdziela się obwody: wyłącznik nadprądowy B10 na oświetlenie, B16 na gniazda ogólne, B20 lub B25 na gniazdo warsztatowe, opcjonalnie wyłącznik silnikowy do bramy automatycznej.

Liczba modułów w rozdzielnicy zależy od liczby obwodów. Dla standardowego garażu potrzeba 8-12 modułów, dla garażu z ładowarką samochodową nawet 18. Lepiej wybrać obudowę o dwa moduły większą niż minimalna, bo dołożenie zabezpieczenia po fakcie oznacza demontaż całej listwy.

Uziemienie rozdzielnicy to bednarka ocynkowana 25×4 mm zakopana na głębokości 60 cm w gruncie, z wyprowadzeniem do zacisku PE. Rezystancja uziemienia powinna wynosić poniżej 30 Ω dla układów TN-S i poniżej 10 Ω dla układów TT. Pomiar wykonuje się po zasypaniu wykopu i przed uruchomieniem instalacji.

Najczęstsze błędy inwestorów

Brak wyłącznika RCD to grzech główny, który wciąż pojawia się w garażach z lat dziewięćdziesiątych. Bez RCD dotknięcie uszkodzonej obudowy prostownika kończy się porażeniem, a zakład energetyczny przy kontroli nakazuje natychmiastowy demontaż.

Przedłużacz bębnowy z domu poprowadzony przez okno to drugi klasyk. Tani kabel PVC nie jest odporny na mróz i po dwóch zimach pęka w miejscu zgięcia. Instalacja w garażu blaszanym z prawdziwego zdarzenia oznacza stałe przyłącze, a nie prowizorkę z bębnem.

Brak uziemienia w blaszaku to trzecia, szczególnie niebezpieczna wpadka. Blacha staje się wtedy anteną, która kumuluje ładunki atmosferyczne i różnicę potencjałów względem gruntu. W czasie burzy wystarczy iskra, by zapalić się składowane paliwo.

Zbyt mała liczba gniazd to czwarty błąd, który kosztuje komfort na lata. W garażu, w którym ma być ładowarka, prostownik i odkurzacz warsztatowy, jedno podwójne gniazdo przy drzwiach zmusza do korzystania z rozgałęźników, a te przegrzewają się przy dłuższej pracy.

Brak przepustu w ścianie garażu murowanego to piąty problem. Kabel przechodzący przez ścianę bez tulei ochronnej ociera się o tynk i po kilku latach odsłania żyłę. Rozwiązanie kosztuje kilkanaście złotych i wymaga jedynie wykucia otworu na etapie budowy.

Rozdzielnica umieszczona w strefie wilgotnej to szósta wpadka. Garaż murowany bez wentylacji potrafi mieć punkt rosy wewnątrz, a skropliny wewnątrz obudowy IP20 powodują korozję zacisków i fałszywe zadziałania RCD. Rozdzielnica w garażu potrzebuje obudowy co najmniej IP44.

Checklista przed elektrykiem:

• Szkic garażu z wymiarami i oznaczeniem drzwi, okien, bramy.
• Lista urządzeń, które będą zasilane, z mocą znamionową każdego z nich.
• Decyzja o napięciu 230 V lub 400 V i planowanej mocy przyłączeniowej.
• Lokalizacja rozdzielnicy domowej i odległość do garażu.
• Wybrane miejsce na licznik i trasę kabla przyłączeniowego.
• Informacja o planowanej fotowoltaice lub ładowarce samochodowej.
• Wymagana klasa ochrony IP pomieszczeń i stref.
• Warunki przyłączenia od zakładu energetycznego.
• Projekt instalacji od uprawnionego projektanta.
• Numer księgi wieczystej lub wypis z rejestru gruntów do wniosku.

Instalacja pod ładowarkę samochodu i magazyn energii

Gdy w garażu ma stanąć ładowarka 11 kW, schemat instalacji elektrycznej w garażu musi uwzględniać obwód trójfazowy 400 V z osobnym zabezpieczeniem B20A i przekrojem kabla 5×4 mm². To warunek, by RCD zadziałało prawidłowo, a jednocześnie by kable nie grzały się przy pełnym obciążeniu.

Magazyn energii w garażu, czy to w formie powerwallu, czy klasycznych akumulatorów litowych, wymaga wentylowanego pomieszczenia lub przegrody ogniowej. Akumulatory wodorowe, jeśli pojawiają się w specyfikacji, wymagają osobnego obiegu powietrza. W praktyce garażowej najczęściej spotyka się magazyny gotowe, montowane przy ścianie, z własnym zabezpieczeniem nadprądowym po stronie AC.

Integracja fotowoltaiki z garażem wygląda najprościej w układzie wyspowym (off-grid) z inwerterem hybrydowym na ścianie zewnętrznej. Nadwyżki z paneli na dachu garażu zasilają wtedy oświetlenie i gniazda, a ładowarka auta korzysta z energii darmowej. To układ, który zwraca się szybciej niż klasyczna mikroinstalacja dachowa, bo unika się opłat dystrybucyjnych za oddawanie do sieci.

Przy planowaniu ładowarki warto też pamiętać o trybie ładowania dynamicznego. Nowoczesne wallboxy potrafią ograniczać moc w zależności od bieżącego poboru w budynku, dzięki czemu nie trzeba rezygnować z wygody kuchni elektrycznej wieczorem. Taki układ wymaga dodatkowego przewodu komunikacyjnego między rozdzielnicą domową a garażem.

Rada praktyka: Nawet jeśli ładowarki nie ma w planach na najbliższy rok, zostaw w rozdzielnicy dwa wolne pola i poprowadź rezerwowy przewód 5×4 mm² w peszelu do ściany przy miejscu parkingowym. Koszt takiego przygotowania to około 300-500 zł, a późniejsza przeróbka to wielokrotność tej kwoty.

Standardy i przepisy warte zapamiętania

Norma PN-HD 60364 to europejski zbiór zasad projektowania instalacji elektrycznych niskiego napięcia. W kontekście garażu kluczowe są jej części dotyczące ochrony przeciwporażeniowej i doboru przekrojów przewodów. Polscy projektanci korzystają z niej obowiązkowo, bo polskie przepisy powołują się na nią wprost.

Warunki Techniczne 2021 (WT2021) zaostrzyły wymagania dotyczące efektywności energetycznej budynków. Nowy garaż musi spełniać współczynnik przenikania ciepła ścian i dachu, a instalacja elektryczna w garażu ogrzewanym musi uwzględniać straty wynikające z mostków termicznych. W praktyce oznacza to konieczność projektu instalacji sporządzonego przez uprawnionego projektanta, a nie szkicu na kolanie.

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690, z późn. zm.) określa minimalną liczbę gniazd w zależności od funkcji pomieszczenia. Garaż traktowany jest jako pomieszczenie gospodarcze, dla którego obowiązuje co najmniej jedno gniazdo na każde 8 m² powierzchni użytkowej. W praktyce lepiej iść powyżej tej normy, ale warto ją znać, by egzekwować od wykonawcy minimum ustawowe.

Źródła danych i przepisów: Dziennik Ustaw (dziennikustaw.gov.pl), Polska Norma PN-HD 60364 (PKN), norma PN-EN 12464-1 dotycząca oświetlenia miejsc pracy, Warunki Techniczne 2021 (isap.sejm.gov.pl), materiały Polskiego Towarzystwa Elektrotechniki Teoretycznej i Stosowanej (pnet.pl).
