Instalacja Elektryczna Oświetlenia: Praktyczny Przewodnik 2026

Wchodzisz na stronę z pytaniem o instalację elektryczną oświetlenia, bo remont wisi na włosku, a schemat z PRL-owskiej książki technicznej niewiele mówi o współczesnych oprawach LED. Spokojnie. Poniżej znajdziesz uporządkowaną wiedzę, która pozwoli zaprojektować obwody, dobrać przewody i bezpiecznie podłączyć lampy, zanim ekipa wejdzie na budowę. Bez lania wody, bez haseł reklamowych, za to z konkretnymi normami i liczbami, które elektryk powieści w pierwszej rozmowie.

• Schemat instalacji oświetlenia w domu
• Dobór przewodów i zabezpieczeń do oświetlenia
• Podłączenie lamp i włączników światła
• Najczęstsze błędy w instalacji oświetleniowej

Schemat instalacji oświetlenia w domu

Centralnym punktem każdej instalacji oświetleniowej pozostaje rozdzielnica, w której odpływają poszczególne obwody. W typowym mieszkaniu o powierzchni 50-80 m² projektuje się od trzech do pięciu niezależnych obwodów oświetleniowych, aby awaria jednego nie pogrążała całego domu w ciemności. Każdy obwód zabezpiecza wyłącznik nadprądowy o wartości 10 A, ponieważ prąd znamionowy nowoczesnych źródeł LED rzadko przekracza 2 A na obwód.

Schemat rozbudowanego obwodu wygląda następująco: faza (L) biegnie od zabezpieczenia przez puszkę rozgałęźną, potem do wyłącznika świecznikowego, a następnie do kostki w oprawie. Przewód neutralny (N) omija łącznik, lecz trafia bezpośrednio do lampy, dzięki czemu napięcie 230 V nie pojawia się na stykach wyłącznika w stanie spoczynku. Taki układ zmniejsza ryzyko porażenia przy wymianie żarówki, choć nie zwalnia z obowiązku odłączenia napięcia przed pracą.

W dokumentacji projektowej wyróżnia się trzy podstawowe topologie. Pierwsza, klasyczna gwiazda, kieruje każdy punkt świetlny do osobnej puszki rozgałęźnej. Druga, pętla, opasuje całe pomieszczenie przewodem, do którego podpięte są kolejne oprawy. Trzecia, magistrala, stosowana przy systemach DALI czy KNX, przesyła jednocześnie zasilanie i dane sterujące tym samym przewodem.

Przy projektowaniu warto pamiętać o normie PN-HD 60364, która zaleca, by jeden obwód oświetleniowy obejmował nie więcej niż 20 punktów świetlnych. W praktyce limit wynika z rezystancji przewodu: przy 15 m przewodu miedzianego 1,5 mm² spadek napięcia wynosi około 2%, co mieści się w dopuszczalnym 3% dla instalacji oświetleniowych.

Sterowanie oświetleniem w domu jednorodzinnym coraz częściej opiera się na łącznikach schodowych i krzyżowych. Schodowy pozwala zapalić światło na dole i zgasić na górze; krzyżowy rozszerza tę logikę na trzy i więcej miejsc. Schemat łączeniowy tych łączników, choć mylący na pierwszy rzut oka, opiera się na przemiennym przełączaniu dwóch żył roboczych, zwanych potocznie "podróżnymi".

Jak rozmieścić obwody, by remont nie wymusił kucia ścian

Plan rozdzielnicy warto sporządzić w skali 1:50, zanim ekipa wyleje posadzki. Punkty oświetleniowe rysuje się na rzutach kondygnacji, a przewody prowadzi po najkrótszej trasie pod kątem 90°. Tak zwana trasa ortogonalna skraca zużycie kabla o 10-15% i ułatwia wykrywanie przewodów detektorem po zakryciu tynkiem.

Przy ściankach działowych z karton-gipsu instalację prowadzi się w peszelach elastycznych, co ułatwia ewentualną wymianę przewodu. W ścianach murowanych przewody zatapia się w bruzdach o głębokości co najmniej 5 mm pod warstwą tynku. Minimalna odległość pionowa od okien i drzwi to 150 mm, a pozioma od sufitu wynosi 100-200 mm, zgodnie z wytycznymi większości producentów osprzętu.

Dobór przewodów i zabezpieczeń do oświetlenia

Współczesna instalacja elektryczna oświetlenia opiera się na przewodach miedzianych, ponieważ aluminium, popularne w budownictwie lat 70., traci kontakt w zaciskach i wymaga większych przekrojów. Najczęściej stosowany kabel to YDYp 3x1,5 mm², w którym trzy żyły miedziane izolowane PVC prowadzą fazę, neutralny i ochronny. Grubość 1,5 mm² wystarcza dla obwodów oświetleniowych do 10 A, co odpowiada mocy 2300 W.

Średnica przewodu wpływa na dwa kluczowe parametry. Pierwszy to rezystancja, która dla miedzi wynosi 0,0175 Ω × mm²/m. Drugi to spadek napięcia, rosnący proporcjonalnie do długości i prądu. Przy 20 m przewodu 1,5 mm² i obciążeniu 8 A spadek wynosi około 2,6 V, czyli nieco ponad 1% napięcia znamionowego. Dla LED-ów, które pracują w zakresie 200-240 V, taka wartość pozostaje bez wpływu na strumień świetlny.

Zabezpieczenia nadprądowe dobiera się nie tylko pod kątem prądu znamionowego, lecz także charakterystyki wyzwalania. Dla oświetlenia rekomendowane są wyłączniki typu B, reagujące na krótkotrwałe przeciążenia od 3 do 5 razy większe niż prąd znamionowy. Typ C, popularny w gniazdkach, przeznaczony jest do obwodów z silnikami, których prąd rozruchowy potrafi dziesięciokrotnie przekroczyć wartość roboczą.

Norma PN-EN 60898 określa zdolność zwarciową wyłączników na 6 kA dla instalacji domowych. W praktyce zwarcie w obwodzie oświetleniowym rzadko przekracza 1 kA, ponieważ impedancja transformatora sieciowego i przewodów ogranicza prąd. Mimo to wyłącznik musi być w stanie przerwać tę wartość bez uszkodzenia styków, co gwarantuje właśnie deklaracja 6 kA.

Ochrona przeciwporażeniowa w obwodach oświetleniowych

Każdy obwód oświetleniowy w łazience, kuchni i na zewnątrz budynku wymaga wyłącznika różnicowoprądowego (RCD) o czułości 30 mA. Prąd różnicowy 30 mA stanowi próg, przy którym mięsień serca ulega fibrylacji z prawdopodobieństwem poniżej 5%. Wyłącznik selektywny 100 mA sprawdza się jako zabezpieczenie główne rozdzielnicy, chroniąc przed pożarem przy prądach upływu od 300 mA wzwyż.

Połączenia wyrównawcze stanowią drugą linię obrony. Polegają na połączeniu wszystkich metalowych części przewodzących, takich jak rury wodociągowe czy obudowy opraw, z przewodem ochronnym PE. Dzięki temu w razie uszkodzenia izolacji napięcie na dostępnych elementach nie przekroczy 50 V AC, a wyłącznik różnicowoprądowy odłączy zasilanie w ciągu 30-40 ms.

Przekroje przewodów a moc opraw

Ceny orientacyjne pochodzą z ogólnopolskich hurtowni elektrycznych w 2024 r. i obejmują kabel miedziany YDYp bez osprzętu. Koszt montażu waha się od 40 do 70 zł za punkt, w zależności od regionu i standardu wykończenia.

Podłączenie lamp i włączników światła

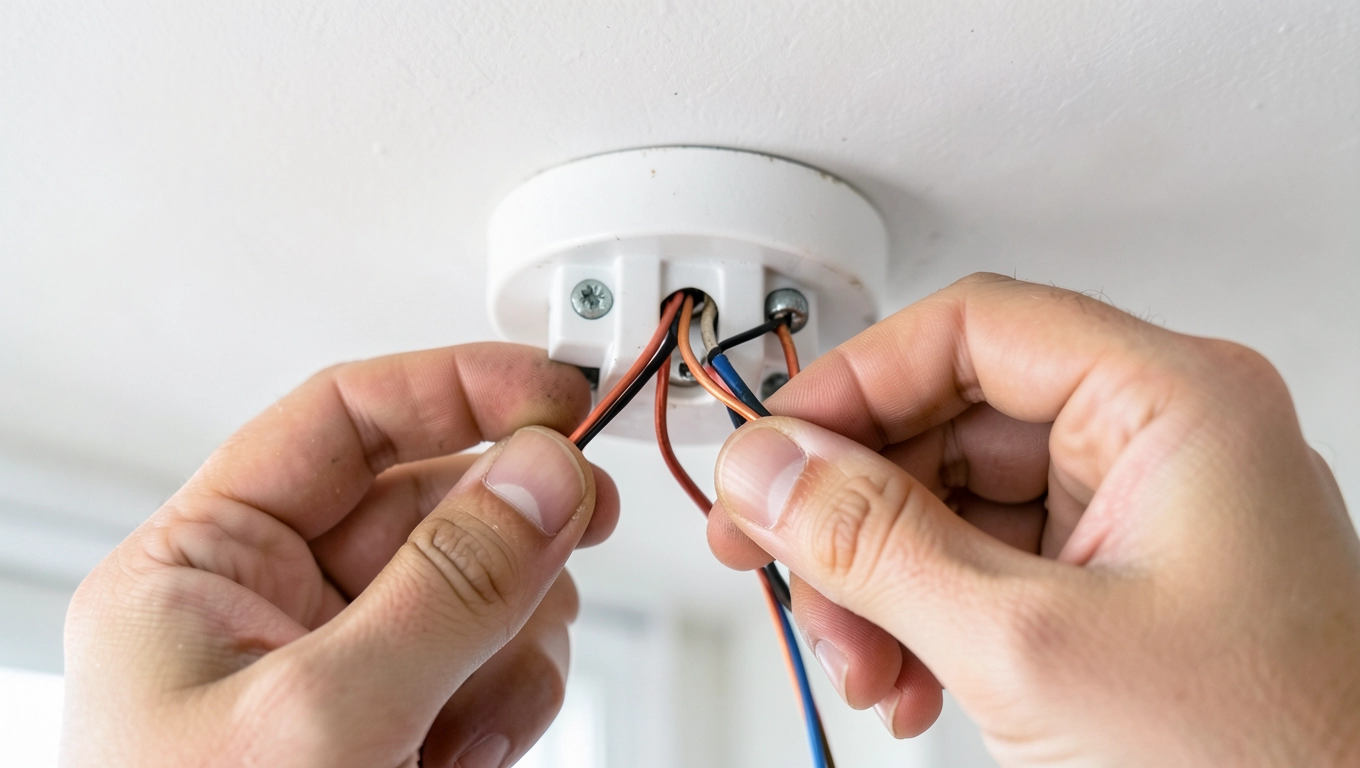

Samo podłączenie lampy sprowadza się do trzech połączeń: fazowego L, neutralnego N i ochronnego PE. W oprawie sufitowej z porcelanową kostką zaciskową żyłę fazową wprowadza się do zacisku oznaczonego literą L, a neutralną do N. Przewód żółto-zielony, czyli PE, trafia do zacisku ochronnego, jeśli oprawa posiada obudowę metalową. W przypadku opraw z tworzywa sztucznego klasa ochronna II nie wymaga podłączania PE.

Wentylator sufitowy z wbudowanym modułem LED wymaga dodatkowego przewodu sterującego, jeśli reguluje się obroty lub natężenie światła. W takich instalacjach stosuje się podwójny wyłącznik świecznikowy, gdzie jeden klawisz steruje światłem, a drugi silnikiem. Schemat takiego połączenia obejmuje trzy żyły od wyłącznika do puszki przy wentylatorze.

Wyłączniki świecznikowe pozwalają na niezależne sterowanie dwiema grupami opraw w jednej obudowie. Spotyka się je w salonach z żyrandolem wieloramiennym, gdzie jedna grupa świeci punktowo, a druga rozświetla całość. Logika działania opiera się na dwóch oddzielnych stykach, zamykanych niezależnie przez klawisze, dzięki czemu pojedynczy obwód może zasilać rozmaite konfiguracje źródeł.

Łączniki schodowe i krzyżowe w praktyce

Instalacja schodowa wymaga trzech żył roboczych między dwoma łącznikami. Dwie z nich to tak zwane "podróżne", a trzecia, oznaczana czasem jako "wspólna", łączy zasilanie z pierwszego łącznika i przechodzi do lampy. Łącznik schodowy przełącza fazę na jedną z dwóch podróżnych, dzięki czemu zapalenie światła na dole i zgaszenie na górze odbywa się przez zmianę ścieżki prądu.

Łącznik krzyżowy wstawia się między dwa schodowe, gdy potrzebne są trzy lub więcej miejsc sterowania. Posiada on cztery zaciski: dwa wejściowe i dwa wyjściowe. Przełączenie klawisza zamienia miejscami dwie żyły podróżne, kierując fazę dokładnie w tę gałąź, w której czeka kolejny łącznik. Schemat krzyżowy działa więc jak symetryczne skrzyżowanie torów.

Przy wieloetapowych klatkach schodowych w budynkach wielorodzinnych instaluje się automaty schodowe, które odcinają zasilanie po ustawionym czasie. Typowy automat na 230 V z regulacją 30 s do 10 min eliminuje konieczność prowadzenia skomplikowanego okablowania krzyżowego. Pobór prądu w stanie czuwania wynosi zaledwie 0,4 W, co przekłada się na około 3,5 kWh rocznie.

Przy podłączaniu opraw z czujnikiem ruchu lub zmierzchu trzeba pamiętać o obciążeniu przekaźnika. Większość czujników PIR steruje obciążeniem do 300 W w technologii LED, co odpowiada 30-40 oprawom sufitowym. Przekroczenie tej wartości powoduje sklejanie styków i pozostawanie lampy w stanie załączenia na stałe.

Najczęstsze błędy w instalacji oświetleniowej

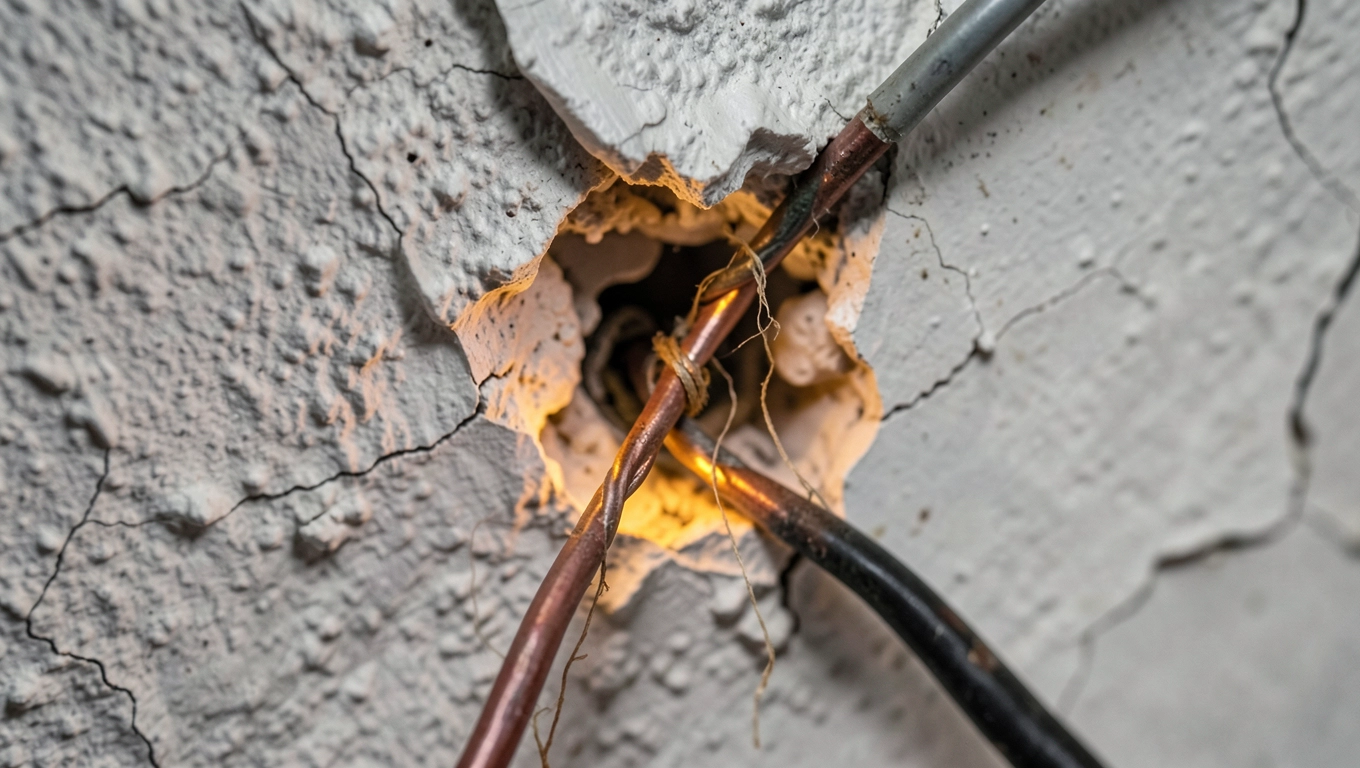

Pierwszy i zarazem najpopularniejszy błąd to brak puszek rozgałęźnych przy połączeniach w ścianie. Zamiast nich elektrycy stosują tak zwane "skręty w tynku", które z czasem tracą kontakt, ponieważ miedź utlenia się pod wpływem wilgoci. Puszka z pokrywą, kosztująca około 4-7 zł, pozwala w przyszłości wymienić odcinek przewodu bez kucia połowy pokoju.

Drugi błąd to prowadzenie przewodów oświetleniowych równolegle do kabli siłowych w odległości mniejszej niż 20 cm. Skoki napięcia wywołane urządzeniami dużej mocy indukują wtedy zakłócenia, które potrafią migotać ściemniaczami LED. Rozwiązaniem jest krzyżowanie przewodów pod kątem 90°, co minimalizuje powierzchnię sprzężenia magnetycznego.

Trzeci problem wynika z niedopasowania wyłącznika różnicowoprądowego do typu obciążenia. W obwodach z zasilaczami impulsowymi LED może pojawić się upływ pojemnościowy rzędu 10-15 mA, sumujący się przy kilkunastu oprawach. Zbyt czuły RCD, na przykład 10 mA, będzie wtedy wybijał losowo, zwłaszcza podczas burzy. Dla LED-ów dobrym kompromisem pozostaje 30 mA.

Czwarty, często pomijany błąd, to brak rezerwy mocy w rozdzielnicy. Nowoczesna kuchnia potrafi zjeść 4-5 modułów na same gniazda, lodówkę i zmywarkę. Pozostawienie dwóch-trzech wolnych pozycji na przyszłe obwody oświetleniowe (na przykład podświetlenie szafek) pozwala uniknąć wymiany obudowy rozdzielnicy za 5-8 lat.

Jak unikać problemów ze ściemniaczami LED

Ściemniacz triakowy, popularny jeszcze pięć lat temu, wymaga minimalnego obciążenia 40 W, inaczej żarówki LED migoczą. Współczesne ściemniacze 0-10 V lub DALI pracują już od 1 W, a ich ceny spadły do poziomu 80-140 zł za moduł podtynkowy. Przy doborze ściemniacza sprawdza się kompatybilność podaną przez producentów oświetlenia, ponieważ algorytmy modulacji różnią się między producentami.

Migotanie wynika też z obecności zasilaczy impulsowych bez filtrów PFC. Tanie zasilacze w oprawach dekoracyjnych tną sinusoidę napięcia, co prowadzi do tętnienia o częstotliwości 100 Hz. Norma IEEE 1789 definiuje bezpieczny poziom migotania poniżej 8% przy częstotliwościach 100-200 Hz; powyżej tej wartości wzrasta zmęczenie wzroku u osób wrażliwych.

Brak oznaczenia obwodów w rozdzielnicy to piąty w życiu codziennym błąd. Naklejka z opisem "salon lewy" lub "kuchnia nad blatem" zajmuje sekundy, a oszczędza godziny przy awarii. Warto też zostawić w rozdzielnicy laminowany schemat instalacji, który przyda się każdemu następnemu właścicielowi lub ekipie remontowej.

Kiedy instalacja oświetleniowa wymaga przeglądu okresowego

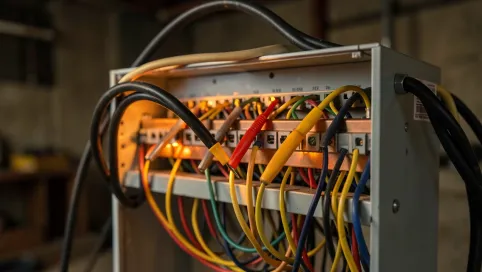

Polskie przepisy, konkretnie Prawo budowlane, zobowiązują właścicieli budynków mieszkalnych do przeglądu instalacji elektrycznej co pięć lat. Przegląd obejmuje pomiary impedancji pętli zwarcia, rezystancji izolacji oraz skuteczności ochrony przeciwporażeniowej. Wynik wpisuje się do książki obiektu budowlanego, a jego brak stanowi naruszenie art. 62 ust. 1 pkt 2.

W budynkach użyteczności publicznej okres ten skraca się do roku. Dotyczy to szkół, szpitali i galerii handlowych, gdzie natężenie ruchu i wymagania bezpieczeństwa są wyższe. Dla domu jednorodzinnego pięcioletni cykl pozostaje rozsądny, ponieważ po tym czasie naturalne starzenie izolacji PVC powoduje spadek rezystancji o 10-20%.

Przy okazji przeglądu warto zlecić termowizję rozdzielnicy. Kamera na podczerwień wykrywa przegrzewające się zaciski, które świecą w paśmie 60-80°C, zanim temperatura wzrośnie do poziomu zapłonu izolacji. Koszt takiego badania waha się od 200 do 400 zł, a pozwala w porę wymienić pojedynczy zacisk za kilkanaście złotych zamiast wymieniać cały przepalony przewód.

Źródła danych i podstawy prawne

W artykule wykorzystano zapisy normy PN-HD 60364 (wyd. 2016 z późn. zm.), PN-EN 60898 oraz PN-EN 60598 dotyczącej opraw oświetleniowych. Wartości prądów zwarciowych i impedancji pętli oparto na danych z Polskich Sieci Elektroenergetycznych operatorów systemów dystrybucyjnych. Zagadnienia ochrony przeciwporażeniowej zdefiniowano w normie PN-EN 61140, a zalecenia czasowe przeglądów wynikają z art. 62 ust. 1 pkt 2 Prawa budowlanego (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Ceny kabli i osprzętu podano na podstawie katalogów ogólnopolskich hurtowni elektrycznych z 2024 r. (np. grodno.pl, elektryka.pl) i mają charakter orientacyjny.

Dobrym uzupełnieniem pozostaje portal SEP (stowarzyszenie-elektrykow.pl), gdzie publikowane są aktualne interpretacje przepisów branżowych, oraz wyszukiwarka norm PKN (pkn.pl), umożliwiająca weryfikację aktualnego brzmienia polskich norm zharmonizowanych z IEC i CENELEC.
