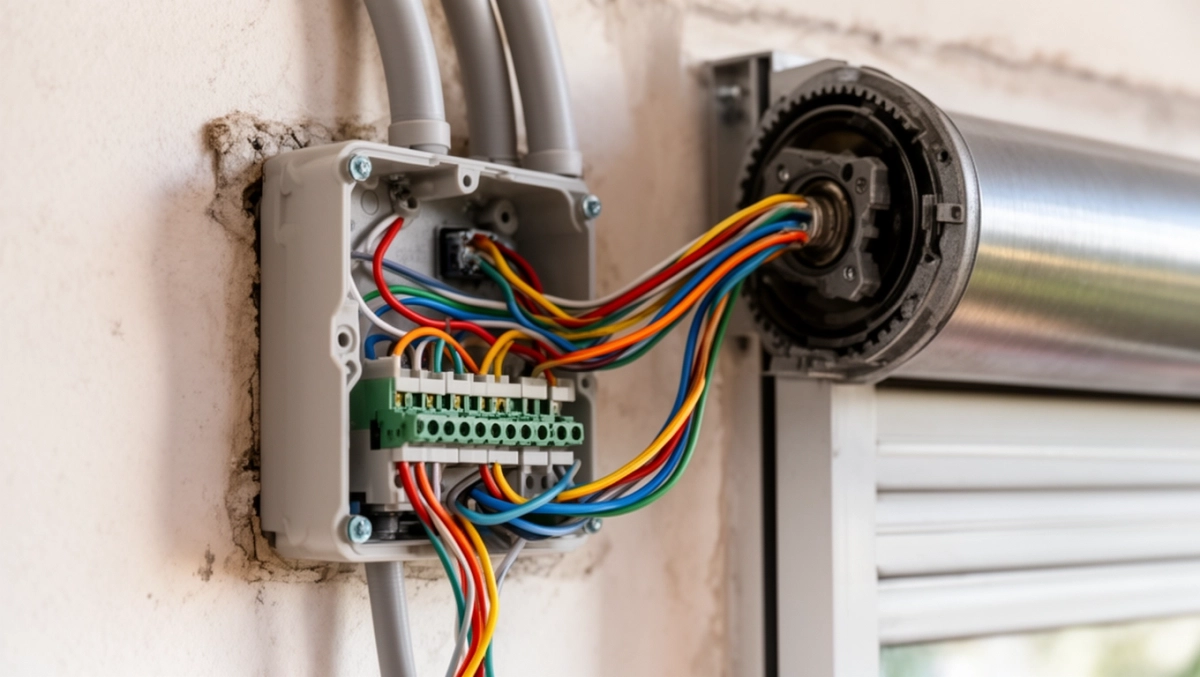

Instalacja elektryczna pod rolety zewnętrzne – jak rozprowadzić kable, żeby nie kuć ścian

Jaki przewód do rolet zewnętrznych i ile kabla zapasu zostawić

Dobór przewodu to pierwsza decyzja, którą podejmujesz przed tynkowaniem, i jednocześnie ostatnia szansa, żeby ją zmienić bez kucia. Najczęściej sprawdza się OWY 5×1,5 mm² w izolacji PVC, prowadzony w peszelu lub bezpośrednio pod tynkiem. Pięć żył daje elastyczność: dwie robocze, jedną ochronną PE, jedną neutralną N i jedną sterującą do łącznika roletowego lub integracji z automatyką budynkową. Przy prostych roletach bez centralnego sterowania wystarczy OWY 3×1,5 mm², ale w domu jednorodzinnym z kilkoma oknami lepiej od razu pociągnąć piątkę, bo różnica w kosztach materiału jest minimalna, a możliwości rozbudowy znaczne.

• Jaki przewód do rolet zewnętrznych i ile kabla zapasu zostawić
• Puszka podtynkowa pod roletę zewnętrzną wymiary i wysokość montażu
• Najczęstsze błędy przy instalacji elektrycznej pod rolety zewnętrzne
• Checklista inwestora przed tynkowaniem
• Normy i źródła

Przekrój 1,5 mm² utrzyma do 1000 W mocy ciągłej na jednej linii, czyli spokojnie obsłuży 4-5 rolet z napędem rurowym o poborze 150-250 W każda. Jeśli planujesz większe obciążenie albo napędy z wbudowanym radiem, przejdź na 2,5 mm², bo spadek napięcia na długim odcinku potrafi zresetować moduł radiowy napędu i roleta zacznie się zawieszać bez wyraźnej przyczyny.

Zapas kabla przy puszce roletowej to minimum 30 cm luźnej długości, przy puszce rozdzielczej 50 cm. Tyle wystarczy, żeby podłączyć przewód bez napinania i żeby elektryk mógł ewentualnie przeciąć końcówkę, gdyby była przycięta za krótko przy pierwszym montażu. Zapomnij o zostawianiu metra zwiniętego w ścianie, to tylko zwiększa ryzyko uszkodzenia izolacji przy późniejszych pracach.

Puszka podtynkowa zamontowana za blisko ościeżnicy lub za głęboko w warstwie ocieplenia potrafi uwięzić napęd w skrzynce rolety. Przed tynkowaniem zmierz, czy skrzynka rolety nachodzi na puszkę, i przesuń ją o 10-15 cm w głąb ściany.

Maksymalna długość jednego odcinka od bezpiecznika do napędu to około 50 metrów dla przekroju 1,5 mm². Przy większych odległościach rośnie spadek napięcia, a silnik pracuje na granicy momentu obrotowego, co skraca żywotność kondensatora rozruchowego. W praktyce w domu jednorodzinnym takie odległości się nie zdarzają, ale w dużym apartamencie z napędami na końcu korytarza warto to przeliczyć.

Łącznik rolety zewnętrznej schemat podłączenia i dobór zabezpieczenia

Najprostszy obwód to: bezpiecznik B10A w rozdzielni → przewód 3×1,5 mm² → łącznik żaluzjowy z blokadą mechaniczną → napęd rolety. Łącznik roletowy ma trzy pozycje (góra, dół, stop) i blokuje jednoczesne podanie obu kierunków, co chroni silnik przed zwarciem w uzwojeniach. Podłączenie jest identyczne jak klasyczny wyłącznik schodowy, ale z dodatkowym przewodem sterującym między łącznikiem a silnikiem.

Przy kilku roletach na jednej ścianie warto od razu ułożyć obwód grupowy z łącznikiem centralnym. Schemat wygląda wtedy tak: bezpiecznik → łącznik centralny RCS3S w przedpokoju → równoległe odgałęzienia do każdego okna z lokalnym łącznikiem żaluzjowym. Pięć żył w jednym kablu pozwala zasilić wszystkie rolety jedną fazą i dać im wspólny potencjał sterujący. To rozwiązanie, które wygląda na droższe, ale przy remoncie oszczędza godziny pracy i setki złotych na kuciu.

RCS3S to łącznik z potrójną blokadą, który separuje fazy różnych obwodów. Stosuje się go, gdy rolety na piętrze i parterze są zasilane z różnych faz lub gdy chcesz połączyć sterowanie roletami z oświetleniem salonu. W domach, gdzie instalacja jest jednofazowa, wystarczy zwykły łącznik żaluzjowy z podświetleniem.

Jeden bezpiecznik B10A obsłuży do 4-5 rolet z napędem rurowym 230 V o mocy do 250 W każda. Sumaryczny prąd obciążenia nie może przekraczać wartości znamionowej bezpiecznika przez dłużej niż czas jego charakterystyki, bo wyzwoli go przeciążenie, a nie zwarcie.

Zabezpieczenie nadprądowe dobiera się na podstawie sumarycznego prądu rozruchowego napędów. Charakterystyka B10 jest najlepsza, bo toleruje krótkotrwały skok prądu przy starcie silnika (do 2-3 × In przez ułamek sekundy), a jednocześnie chroni przewód 1,5 mm² przed przegrzaniem w razie blokady napędu. Bezpieczniki C10 są zbyt czułe i potrafią wybijać przy pierwszym mrozie, gdy smar w napędzie gęstnieje.

Puszka podtynkowa pod roletę zewnętrzną wymiary i wysokość montażu

Standardowa puszka pod łącznik roletowy ma średnicę 60 mm i głębokość 60 mm. Do bardziej rozbudowanych instalacji z przekaźnikami lub modułami smart home stosuje się puszki 84 mm głębokości, bo standardowa nie pomieści dodatkowego osprzętu. Średnica wewnętrzna 60 mm odpowiada typowemu łącznikowi żaluzjowemu z ramką, więc nie trzeba szukać specjalnych rozmiarów.

Wysokość montażu zależy od pomieszczenia. W salonie i sypialni łącznik umieszcza się na wysokości 110-120 cm od podłogi, czyli tak jak zwykły włącznik światła. W kuchni nad blatem roboczym lepiej sprawdzi się wysokość 120-130 cm, bo dłoń sięga wyżej niż przy staniu swobodnym. W łazience, gdzie liczy się ochrona przed wilgocią, łącznik powinien być poza strefą 2, czyli minimum 60 cm od krawędzi wanny lub prysznica.

Trasa kabla powinna biec pionowo od puszki do sufitu, a potem poziomo do skrzynki rolety w nadprożu. Połóż ją w odległości minimum 15 cm od przewodów elektrycznych oświetlenia, żeby uniknąć zakłóceń w sterowaniu radiowym i ułatwić późniejszą diagnostykę. Przejście przez ościeżnicę najlepiej zaplanować po stronie zawiasów, bo tam jest najwięcej miejsca między ramą a murem.

Przed tynkowaniem zrób zdjęcia każdej trasy kabla z podziałką i zapisz je w chmurze z datą. Po dwóch warstwach tynku i malowaniu nikt nie będzie pamiętał, gdzie dokładnie biegnie przewód, a szukanie go detektorem nie zawsze daje jednoznaczną odpowiedź.

Puszki podtynkowe mocuje się na zaprawie montażowej lub pianie niskoprężnej. Zaprawa daje pewniejsze osadzenie i nie wypycha puszki podczas wiązania, ale wymaga schnięcia przez kilka godzin przed tynkowaniem. Piana schnie szybciej, ale przy niestarannym nałożeniu potrafi wypchnąć puszkę o 2-3 mm, co później widać jako krzywy łącznik.

Najczęstsze błędy przy instalacji elektrycznej pod rolety zewnętrzne

Brak zapasu kabla przy puszce to błąd, który widuję najczęściej. Przewód ucięty równo z tynkiem wyklucza jakąkolwiek podłączenie bez kucia. Zapas 30 cm w puszce i 50 cm w rozdzielni to absolutne minimum, a przy bardziej rozbudowanych instalacjach warto zostawić nawet 80 cm w rozdzielni, bo nigdy nie wiesz, ile trzeba będzie ściągnąć dla kompensacji błędu przy podłączaniu.

Drugi grzech to wspólny bezpiecznik dla rolet i oświetlenia. Wystarczy, że żarówka w lampie nad stołem przepali się wieczorem, i cała grupa rolet pada. Każda grupa roletna powinna mieć swój wyłącznik nadprądowy, najlepiej wydzielony w rozdzielni z opisem "Rolety parter" lub "Rolety piętro".

Trzeci problem to brak przewodu sterującego w instalacji, gdy inwestor zmieni zdanie po roku i zechce podłączyć centralne sterowanie albo system smart home. Pociągnięcie pięciożyłowego kabla od początku kosztuje kilkanaście złotych więcej niż trzyżyłowy, a różnica w funkcjonalności jest kolosalna. Bez piątej żyły automatyka budynkowa w ogóle się nie podłączy, a kucie ścian po tynku to wydatek rzędu 200-400 zł za punkt.

Pomijanie dokumentacji to błąd, który zemści się przy sprzedaży domu lub remoncie za 10 lat. Schemat instalacji z zaznaczonymi trasami kabli, lokalizacją puszek i podziałem na obwody powinien trafić do teczki budowy w dniu odbioru. Bez niego kolejny elektryk będzie zgadywał, co gdzie biegnie, a Ty zapłacisz za każdą godzinę jego pracy.

Montaż puszki podtynkowej za blisko skrzynki rolety to pułapka, która kończy się koniecznością kucia i przesuwania puszki o 15 cm w głąb ściany. Skrzynka rolety ma zwykle 20-25 cm głębokości i nachodzi na ścianę, więc puszka w tej samej płaszczyźnie po prostu przeszkadza napędowi. Zmierz wysokość i głębokość skrzynki przed montażem puszki, a unikniesz tej szkolnej pomyłki.

Rozdzielnica bez zapasu miejsca na dodatkowe moduły to błąd, który zamyka drogę do rozbudowy. Gdy po dwóch latach zechcesz dodać czujnik wiatru albo moduł Zigbee do integracji z smart homeem, okaże się, że w szafie nie ma już wolnego miejsca na przekaźnik. Planuj minimum 30% zapasu w rozdzielni od pierwszego dnia, a rozbudowa będzie czystą przyjemnością.

Zasilanie rolet z obwodu oświetleniowego zamiast dedykowanego obwodu to decyzja, która przestaje działać przy trzeciej rolecie. Bezpiecznik B10A na linii oświetleniowej obsłuży wprawdzie trzy rolety z napędem rurowym, ale pięć już nie, a w salonie z kilkoma oknami pięć rolet to standard. Osobna linia z bezpiecznikiem B10A w rozdzielni pozwala też na selektywne odłączanie rolet bez wyłączania światła.

Checklista inwestora przed tynkowaniem

• Trasa kabla ustalona z elektrykiem i zaznaczona na rzutach
• Puszki montażowe osadzone na właściwej wysokości i w odpowiedniej odległości od skrzynki rolety
• Przewód 5-żyłowy wyprowadzony z każdej puszki do skrzynki rolety
• Bezpieczniki B10A zarezerwowane w rozdzielni z opisem obwodu
• Okablowanie sfotografowane i opisane przed tynkowaniem
• Schemat instalacji zapisany w formie cyfrowej i papierowej

Zrób zdjęcia ścian przed tynkowaniem z poziomicą i miarką, żeby dokładnie wiedzieć, w której linii pionowej biegnie kabel. Po latach, gdy zechcesz zawiesić półkę lub telewizor, te kilka fotografii oszczędzi Ci nerwów i pieniędzy.

Instalacja elektryczna do rolet zewnętrznych to inwestycja na 20-30 lat użytkowania domu, dlatego warto ją zaplanować raz, a porządnie. Oszczędność na przewodzie 5-żyłowym zamiast 3-żyłowego wynosi 3-5 zł na metrze, a kucie ściany po tynku to 300-600 zł za punkt. Decyzja jest oczywista, gdy policzy się ją na spokojnie.

Normy i źródła

Projektowanie instalacji elektrycznych w budynkach mieszkalnych reguluje norma PN-HD 60364, a w szczególności jej część 5-52 dotycząca doboru przewodów i sposobów prowadzenia. Dobór zabezpieczeń nadprądowych opisuje PN-EN 60898 dla wyłączników instalacyjnych. Wymiary puszek podtynkowych określa PN-EN 60670, a stopień ochrony IP w pomieszczeniach mokrych reguluje PN-HD 60364-7-701.

Przepisy dotyczące stref w łazience pochodzą z normy PN-HD 60364-7-701, a ogólne zasady ochrony przeciwporażeniowej opisuje PN-HD 60364-4-41. Więcej informacji o wymaganiach technicznych dla instalacji w budynkach można znaleźć na stronie Polskiego Komitetu Normalizacyjnego (pkn.pl) oraz w aktualnych wydaniach Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl).
