Gniazdko elektryczne symbol – co oznaczają i jak je odczytać?

Ten mały rysunek na ramce gniazdka bywa źródłem irytacji, bo każdy symbol obiecuje coś innego. Jedne oznaczenia informują o napięciu, inne o obecności styku ochronnego, jeszcze inne wskazują na wersję hermetyczną albo zwiększoną odporność na wilgoć. Rozszyfrowanie tych znaków zajmuje zwykle kilka sekund, o ile wiadomo, czego szukać i dlaczego producent w ogóle je stosuje.

• Najczęstsze symbole gniazdek elektrycznych i ich znaczenie
• Symbole gniazdek na schematach instalacji elektrycznej
• Jak rozpoznać typ gniazdka po symbolu?

Najczęstsze symbole gniazdek elektrycznych i ich znaczenie

Symbole graficzne na gniazdkach nie są przypadkową ozdobą. Ich kształt koduje trzy informacje jednocześnie: typ sieci, obecność uziemienia oraz przeznaczenie pomieszczenia. Europejska norma PN-EN 60617 definiuje większość znaków używanych w dokumentacji technicznej, ale na samych obudowach producenci często stosują uproszczone warianty, łatwiejsze do odczytania bez szkła powiększającego.

Najczęściej spotykany znak to okrąg z dwoma pionowymi kreskami i poziomym paskiem u dołu. Pierwsza kreska oznacza przewód fazowy L, druga neutralny N, a poziomy element to styk ochronny PE. Gdy rysunek pokazuje tylko dwa pionowe paski bez trzeciego, gniazdko nie ma uziemienia i należy je traktować jako rozwiązanie dla obwodów pomocniczych, na przykład w puszkach podtynkowych strychów czy piwnic.

Symbol diamentu albo kwadratu w ramce to oznaczenie gniazdka hermetycznego. Klasa szczelności takiego osprzętu wynosi najczęściej IP44 lub IP55, co oznacza ochronę przed bryzgami wody i pyłem. W praktyce takie gniazdo montuje się w łazienkach, na tarasach oraz w garażach, gdzie wilgoć i kurz szybko zniszczyłyby zwykły plastik.

Pełne koło z literą V w środku wskazuje na wersję przemysłową trójfazową 400 V. Kątowe ustawienie bolców (pięć styków w układzie 6h) koduje konkretne napięcie i częstotliwość zgodnie z normą IEC 60309. Bez tej informacji elektryk nie rozpozna, czy gniazdo służy do zasilania silnika, czy prostego oświetlenia placu budowy.

Znak błyskawicy wewnątrz trójkąta ostrzega przed napięciem dotykowym. Jego obecność na ramce gniazdka sugeruje dodatkowy obwód ochronny, na przykład wyłącznik różnicowoprądowy RCD 30 mA. W nowoczesnych instalacjach domowych ten symbol pojawia się coraz częściej, bo użytkownik chce widzieć, czy jego gniazdko reaguje na upływ prądu w czasie poniżej 30 milisekund.

Symbole napięcia i prądu

Producenci nanoszą też proste oznaczenia liczbowe: 230 V, 16 A, 50 Hz. Cyfra 230 informuje o napięciu znamionowym, które od 2009 roku obowiązuje w całej Unii Europejskiej z tolerancją ±10%. Wartość 16 A oznacza maksymalny prąd ciągły, jaki można pobierać przez dwie godziny bez ryzyka przegrzania styków.

Częstotliwość 50 Hz rzadko pojawia się na samym gniazdku, ale jest kluczowa przy doborze osprzętu do agregatów prądotwórczych. Jeśli urządzenie jest zaprojektowane na 60 Hz, a zasilane jest z sieci 50 Hz, jego silnik indukcyjny będzie pracował z mocą zredukowaną o około 17%. Ten sam problem dotyczy transformatorów toroidalnych, które przy niższej częstotliwości wchodzą w nasycenie rdzenia.

Symbole zastosowania

Mały symbol kroplówki albo parasolki w rogu ramki sygnalizuje odporność na wilgoć. W standardzie PN-EN 60529 opisano sześć klas ochrony, ale na gniazdkach domowych spotyka się głównie IP44 (bryzgoszczelne) i IP55 (odporne na strumień wody). Drugie z nich wytrzymuje mycie wężem ogrodowym, co ma znaczenie przy tarasach i balkonach.

Symbol domku albo budynku wskazuje, że gniazdko przeznaczone jest do użytku wewnętrznego. Jego brak nie oznacza automatycznie wersji zewnętrznej, ale brak oznaczenia klasy szczelności w specyfikacji producenta powinien budzić czujność. Producenci osprzętu z segmentu budowlanego rzadko opuszczają klasę IP, bo to dla nich kluczowy argument sprzedażowy.

Symbole gniazdek na schematach instalacji elektrycznej

Schemat instalacji elektrycznej to język graficzny, w którym każdy symbol ma ściśle określone miejsce i kształt. Norma PN-EN 60617 porządkuje ponad 2000 znaków, ale w typowym projekcie mieszkania korzysta się zwykle z kilkunastu. Czytanie schematu bez znajomości tych oznaczeń przypomina próbę zrozumienia mapy drogowej bez legendy.

Gniazdko elektryczne na schemacie rysuje się jako okrąg z dwoma ukośnymi kreskami w kształcie litery V. Gdy do symbolu dodaje się poziomą kreskę u dołu, oznacza to obecność styku ochronnego. Pojedyncze kółko bez kresek to gniazdko bez uziemienia, stosowane dziś niemal wyłącznie w obwodach oświetleniowych tymczasowych.

Trójkąt wpisany w okrąg oznacza gniazddo z wyłącznikiem różnicowoprądowym o prądzie zadziałania 30 mA. Symbol ten pojawił się w polskich projektach po 2017 roku, gdy znowelizowano Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki. W praktyce takie gniazdko montuje się w łazienkach, pralniach i kuchniach, gdzie ryzyko porażenia jest wyższe.

Liczba przy symbolu informuje o przypisaniu do obwodu. Przykładowo, 3 oznacza obwód trzeci w rozdzielnicy. Gdy obok widnieje litera L1, L2 lub L3, chodzi o konkretną fazę w instalacji trójfazowej. Bez tej informacji elektryk nie zdoła zbalansować obciążenia, co przy nierównomiernym rozłożeniu powoduje prąd zerowy rzędu kilku amperów.

Symbol prostokąta z zaokrąglonymi rogami i przekreśloną falą wewnątrz oznacza gniazdko z blokadą mechaniczną. Rozwiązanie stosuje się w budynkach użyteczności publicznej, gdzie dzieci mogą próbować wkładać palce do otworów. Blokada wymaga jednoczesnego wciśnięcia obu bolców wtyczki, co eliminuje ryzyko przypadkowego kontaktu z fazą.

Symbole uzupełniające w dokumentacji

Obok symbolu gniazdka często pojawiają się dodatkowe oznaczenia: litera P oznacza wersję podtynkową, N natynkową. Cyfra 1 przy symbolu informuje o pojedynczym module, 2 o podwójnym, 3 o potrójnym. Te drobne detale pozwalają na etapie projektu dokładnie policzyć liczbę puszek i ilość przewodu.

Kreska przerywana wokół symbolu oznacza, że gniazdko zasilane jest z tego samego obwodu co inne odbiorniki. Linia ciągła z grotem wskazuje kierunek zasilania, co ma znaczenie przy tworzeniu pętli. Dzięki temu elektryk wie, że każde kolejne gniazdko w łańcuchu pobiera prąd z poprzedniego, nie z rozdzielnicy bezpośrednio.

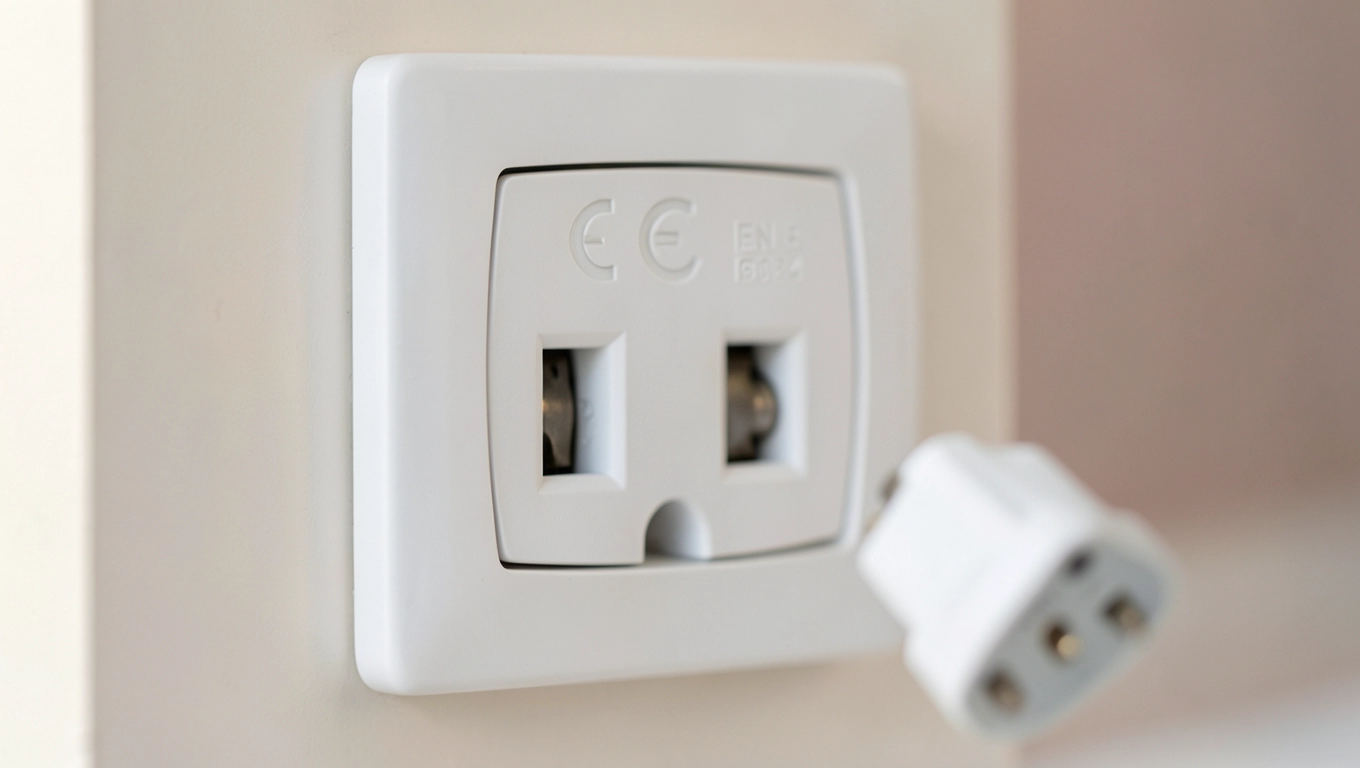

Jak rozpoznać typ gniazdka po symbolu?

Identyfikacja gniazdka zaczyna się od obudowy, nie od schematu. Pierwszy krok to odszukanie oznaczenia CE oraz numeru normy EN 60669 lub IEC 60884. Brak tych znaków oznacza produkt niezgodny z wymogami i automatyczne wykluczenie z legalnej instalacji.

Drugi krok to odczytanie napięcia znamionowego. Symbol 230 V w połączeniu z symbolem ~ (fala sinusoidalna) mówi o zasilaniu prądem przemiennym. Gdy obok pojawia się symbol baterii, chodzi o gniazdko hybrydowe z wbudowanym zasilaniem awaryjnym, popularne w systemach smart home.

Trzeci krok to sprawdzenie klasy szczelności IP. Producent nanosi ją jako dwie cyfry, na przykład IP44. Pierwsza informuje o ochronie przed ciałami stałymi (4 oznacza ochronę przed drutem 1 mm), druga o ochronie przed wodą (4 to bryzgi, 5 to strumień, 7 to krótkie zanurzenie). Bez tej informacji nie da się określić, czy gniazdko może pracować w kabinie prysznicy.

Warto pamiętać, że gniazdko elektryczne symbol to nie tylko rysunek, ale też numer katalogowy i rozszerzenie typoszeregu. Numer serii (np. 555) koduje producenta, kolorystykę, typ montażu. Te dane pozwalają precyzyjnie zamówić część zamienną, gdy stary mechanizm ulegnie uszkodzeniu po kilku latach użytkowania.

Najczęstsze błędy przy rozpoznawaniu symboli

Symbol okręgu z kreską bywa mylnie odczytywany jako wskaźnik napięcia stałego. Tymczasem chodzi o uziemienie, co w instalacjach pozbawionych przewodu PE powoduje, że gniazdko z takim znakiem nigdy nie będzie w pełni bezpieczne. Różnica między prądem przemiennym a stałym kodowana jest linią prostą (DC) i falą (AC), nie okręgiem.

Symbol trójkąta z błyskawicą bywa mylony z oznaczeniem wysokiego napięcia. W rzeczywistości informuje o konieczności otwarcia obudowy wyłącznie przez osobę z uprawnieniami SEP. Na gniazdku domowym ten znak pojawia się rzadko, ale w rozdzielnicach i stacjach ładowania jest obowiązkowy.

Symbol diamentu bez ramki oznacza czasem nie hermetyczność, ale wersję antywandalową. Różnica jest subtelna, ale ma znaczenie przy doborze osprzętu do szkół i obiektów sportowych. Antywandalowe gniazdko wytrzymuje uderzenie 6 J, co chroni mechanizm przed zniszczeniem przez piłkę lub kij.

Specyficzne symbole w dokumentacji technicznej

W projektach przemysłowych spotyka się symbole gniazdek trójfazowych z oznaczeniami godzinowymi, na przykład 6h dla 200-250 V lub 9h dla 380-415 V. Te kąty kodowane są zgodnie z IEC 60309 i pozwalają szybko rozpoznać, czy wtyczka pasuje do gniazdka bez otwierania pokrywy.

Producenci osprzętu medycznego stosują dodatkowy symbol zielonego krzyża, oznaczający izolację podwójną klasy II. Urządzenia takie nie wymagają uziemienia, co w szpitalach eliminuje ryzyko pętli uziemienia i zakłóceń sprzętu diagnostycznego. W budynkach mieszkalnych klasa II pojawia się w narzędziach akumulatorowych i lampkach biurkowych.

Kiedy symbol na gniazdku nie wystarcza

Sam rysunek na obudowie nie zawsze odda pełnię możliwości gniazdka. Nowoczesne wersje USB typu A lub C sygnalizowane są dodatkowym symbolem baterii, ale moc wyjściowa (5 V/2,4 A albo 20 V/3 A) widnieje dopiero po odkręceniu ramki. Te same gniazdka mogą obsługiwać standardy Quick Charge 3.0, Power Delivery 3.0 lub starsze BC 1.2.

Gniazdka smart z modułem Wi-Fi lub Zigbee oznaczane są symbolem fal radiowych, ale szczegóły protokołu (Mqtt, Matter, Thread) wymagają sprawdzenia w instrukcji. Bez tej informacji nie da się zintegrować osprzętu z konkretną bramką smart home, co bywa przyczyną porzuconych projektów automatyki domowej.

Źródła danych i przepisy: PN-EN 60617 (symbole graficzne na schematach), PN-EN 60529 (stopnie ochrony IP), IEC 60309 (gniazdka przemysłowe), PN-HD 60364 (instalacje elektryczne niskiego napięcia), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity Dz.U. 2022 poz. 1225). Więcej informacji o klasyfikacji IP oraz symbolach graficznych dostępnych jest na stronie Polskiego Komitetu Normalizacyjnego (www.pkn.pl) oraz w serwisie Międzynarodowej Komisji Elektrotechnicznej (www.iec.ch).
