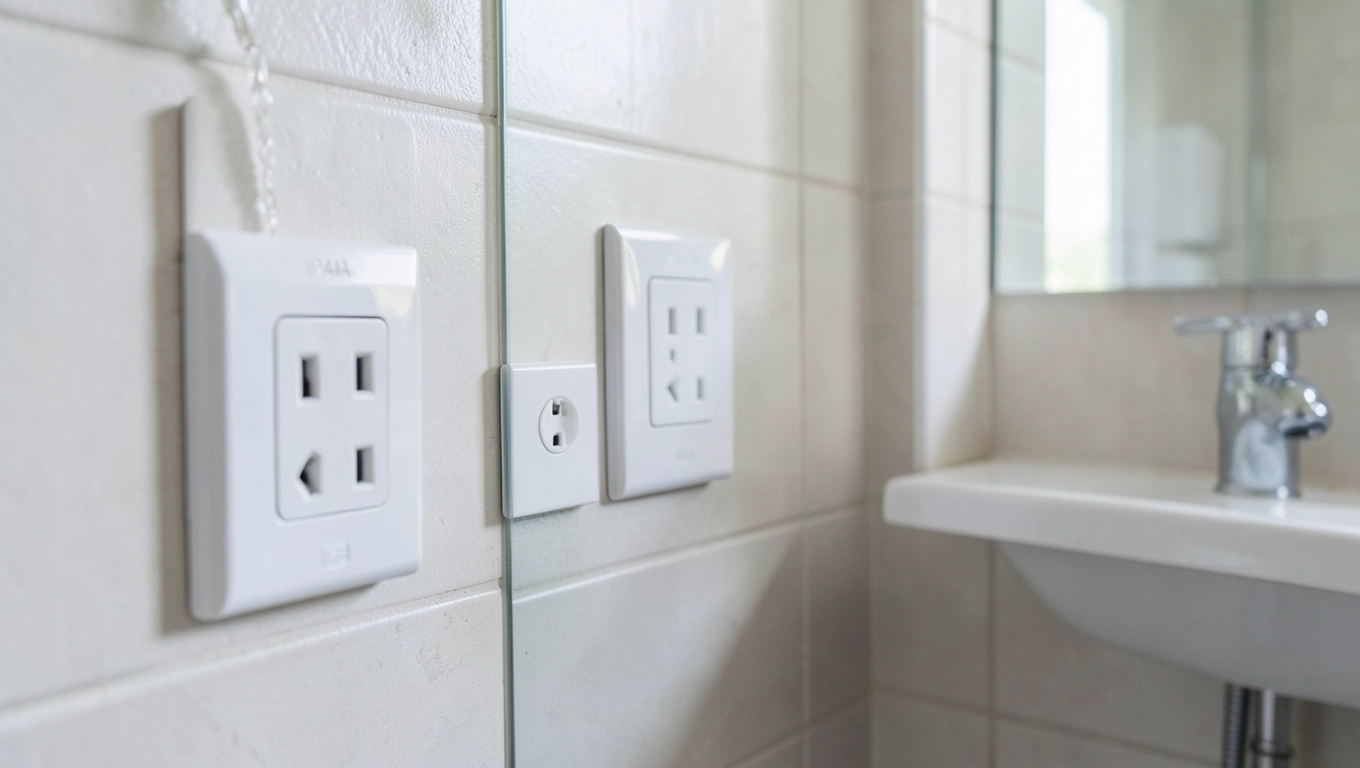

Gniazdka elektryczne w łazience: przepisy, które ochronią Cię przed porażeniem

Woda przewodzi prąd lepiej niż skóra człowieka, więc łazienka należy do najbardziej wymagających pomieszczeń w całej instalacji elektrycznej domu. Statystyki pogotowia energetycznego pokazują, że porażenia w łazienkach stanowią sporą część wypadków domowych, a ich skutki bywają tragiczne, ponieważ ciało stojące na mokrej posadzce ma niemal zerową rezystancję wobec ziemi. Właśnie dlatego przepisy dotyczące gniazdek elektrycznych w łazienkach opierają się na fizyce, nie na domysłach, a znajomość kilku konkretnych zasad pozwala uniknąć realnego zagrożenia. Poniżej znajdziesz skondensowaną wiedzę techniczną, która łączy zapisy normy PN-HD 60364-7-701 z codzienną praktyką remontową.

• Strefy ochronne 0-3 w łazience: co wolno podłączyć, a czego nie
• Gniazdko do pralki i suszarki: wysokość, obwód i przekrój przewodu
• Gniazdka przy umywalce: IP44, USB w lustrze i planowanie punktów
• Zabezpieczenia RCD 30 mA i przewód PE w łazience
• Oświetlenie a gniazdka: lustra LED, transformatory 12V i czujniki ruchu
• Ukryte gniazdka w meblach, szufladach i klapkach
• Checklist przed remontem: 15 punktów do wydruku
• Praktyczne case studies z remontów trzech typów łazienek
• Inteligentne gniazdka i scenariusze smart home
• FAQ w formie wyjaśnień eksperta

Strefy ochronne 0-3 w łazience: co wolno podłączyć, a czego nie

Podział łazienki na strefy wynika z prostego faktu: im bliżej wypływu wody, tym agresywniejsze środowisko dla urządzeń elektrycznych. Norma wprowadza cztery obszary oznaczone cyframi od zera do trzech, a każdy z nich ma twarde ograniczenia dotyczące rodzaju osprzętu i klasy szczelności IP.

Strefa 0 obejmuje wnętrze wanny, brodzika lub kabiny prysznicowej. W tym obszarze dopuszcza się wyłącznie urządzenia zasilane napięciem SELV 12 V o klasie szczelności co najmniej IP67. Chodzi o oprawę zanurkową lub podwodną pompę do hydromasażu, jeśli producent przewidział taką opcję. Klasyczne gniazdko 230 V nie ma tu racji bytu, ponieważ nawet krótkie zanurzenie w wodzie o napięciu sieciowym zabija prądem.

Strefa 1 rozciąga się do wysokości 2,25 m od dna brodzika lub wanny. Montuje się w niej wyłącznie oprawy oświetleniowe oraz wentylatory spełniające normę IPX4, a dostęp do nich po zakończeniu montażu wymaga użycia narzędzia. Gniazdka elektryczne w tej strefie są zakazane, ponieważ ochrona przed bryzgami wody padającymi z każdej strony nie gwarantuje pełnego bezpieczeństwa przy napięciu dotykowym.

Strefa 2 zaczyna się 0,6 m od krawędzi wanny lub brodzika i sięga do 3 m w poziomie oraz 2,25 m w pionie. Tutaj pojawia się miejsce na pierwsze gniazdo 230 V, pod warunkiem klasy IP44 i obowiązkowego bolca ochronnego PE. Mechanizm jest prosty: obudowa ochronna nie przepuszcza bryzg padających pod dowolnym kątem, a bolec uziemiający odprowadza ewentualny prąd zwarcia do szyny w rozdzielnicy, zanim prąd dotknie ciała.

Strefa 3 obejmuje resztę pomieszczenia i nie nakłada wymogu podwyższonej szczelności, choć w praktyce warto stosować IP44 również tutaj. Strefa ta stanowi bezpieczne pole dla większości standardowych punktów elektrycznych i właśnie w niej montuje się gniazda do pralki, suszarki czy golarki.

Pomocna okazuje się praktyczna checklista, którą warto wydrukować przed remontem. Po pierwsze, zmierz odległości od krawędzi wanny do planowanych punktów. Po drugie, sprawdź, czy każde gniazdo posiada przykrywkę klapkową i uszczelkę na kablu. Po trzecie, upewnij się, że rozdzielnica wyposażona jest w RCD 30 mA na obwodzie łazienkowym. Po czwarte, zachowaj rysunek z naniesionymi strefami, bo przy kolejnej modernizacji instalacji zaoszczędzisz godziny poszukiwań dokumentacji.

Gniazdko do pralki i suszarki: wysokość, obwód i przekrój przewodu

Pralka pobiera od 2000 do 2300 W w szczycie grzania wody, a suszarka kondensacyjna dochodzi do 2500 W. Połączenie obu urządzeń na jednym obwodzie z przewodem 3 × 2,5 mm² teoretycznie mieści się w limitach 16 A, lecz praktyka uczy, że jednoczesne grzanie wody i suszenie tkanin potrafi wygenerować chwilowy skok, który wyzwala bezpiecznik. Bezpieczniej prowadzić dwa odrębne obwody z przewodem 3 × 2,5 mm² każdy, zabezpieczone wyłącznikiem nadprądowym B16 A.

Wysokość montażu gniazda pralkowego wynosi najczęściej od 100 do 130 cm od posadzki, czyli tuż nad blatem lub bezpośrednio obok zabudowy meblowej. Taki zakres ułatwia wyciąganie wtyczki bez schylania się i jednocześnie chroni kontakt przed zalaniem w razie pęknięcia węża. W przypadku suszarki typu stack, czyli ustawionej na pralce, punkt umieszcza się z boku, by kabel nie kolidował z otwieraniem klapy.

Rozmieszczenie zaworu wody w stosunku do gniazda ma zaskakujące znaczenie. Zawór powinien znajdować się minimum 30 cm od najbliższego kontaktu, aby w razie awarii woda nie lała się po kablu pod napięciem. W praktyce wielu instalatorów montuje trójnik wodny za pralką, a gniazdo bezpośrednio nad nim, lecz takie rozwiązanie wymaga dodatkowej obudowy ochronnej IP55.

Błędem często popełnianym przy zabudowie meblowej jest ukrywanie gniazda w ciasnej szafce bez wentylacji. Para wodna z wnętrza pralki skrapla się na przewodzie i może prowadzić do korozji styków oraz powolnego utleniania miedzi. Rozwiązaniem jest montaż gniazda za drzwiczkami szafki, które zapewniają obieg powietrza, albo zastosowanie listwy z klapką montowanej na stałe w ściance meblowej.

Wariant z osobnym obwodem sprawdza się także przy planowaniu przyszłej rozbudowy. Jeśli za kilka lat pojawi się wanna z hydromasażem albo dodatkowy grzejnik drabinkowy, drugi obwód pozwoli uniknąć kosztownej modernizacji rozdzielnicy. To decyzja, która kosztuje dziś kilkaset złotych, a potrafi zaoszczędzić kilka tysięcy przy kolejnej inwestycji.

Gniazdka przy umywalce: IP44, USB w lustrze i planowanie punktów

Umywalka to drugie po pralce miejsce o dużym zapotrzebowaniu na prąd. Golarka, suszarka do włosów, prostownica, elektryczna szczoteczka, a do tego ładowarka telefonu potrafią zjeść trzy, cztery gniazda naraz. Planowanie zaczyna się od określenia, ile urządzeń korzysta z kontaktu jednocześnie, ponieważ pojedyncze podwójne gniazdo szybko okazuje się niewystarczające.

Wysokość montażu gniazdek przy umywalce waha się od 110 do 130 cm od posadzki, czyli około 20-30 cm powyżej blatu. Takie położenie zabezpiecza przed przypadkowym zalaniem strumieniem wody z kranu i ułatwia dostęp bez mokrych rąk sięgających ślepo po kontakt. Klasa szczelności IP44 zapewnia ochronę przed bryzgami padającymi pod dowolnym kierunku, co w praktyce oznacza spokój przy codziennym myciu zębów.

Nowoczesne lustra z wbudowanym oświetleniem LED często posiadają własne gniazdo 230 V oraz porty USB na spodzie obudowy. Takie rozwiązanie zwalnia miejsce na ścianie i porządkuje okablowanie, lecz wymaga planowanego wyprowadzenia kabla zasilającego jeszcze przed położeniem płytek. Standardowy przewód 3 × 1,5 mm² prowadzony jest w rurze instalacyjnej pod tynkiem i kończy puszką elektryczną za lustrem.

Przy planowaniu warto narysować rzut łazienki z naniesionymi punktami. Typowa łazienka o powierzchni 5 m² potrzebuje co najmniej czterech punktów 230 V i jednego podświetlenia lustra. Rozmieszczenie powinno uwzględniać trasy poruszania się domowników, ponieważ gniazdo zamontowane za otwartymi drzwiami od razu staje się bezużyteczne.

Efektem dobrego planowania jest brak przedłużaczy leżących na blacie oraz brak ładowarek podłączanych w sypialni, bo telefon ładuje się przy okazji wieczornej toalety. To drobny zysk porządkowy, który jednak codziennie oszczędza kilka minut szukania wolnego kontaktu.

Schemat rozmieszczenia gniazdek w łazience 5 m²

Zabezpieczenia RCD 30 mA i przewód PE w łazience

Wyłącznik różnicowoprądowy RCD 30 mA stanowi podstawowe zabezpieczenie przeciwporażeniowe w łazience. Jego działanie opiera się na pomiarze różnicy prądu wpływającego i wypływającego z obwodu. Gdy ciało człowieka dotknie przewodu pod napięciem, część prądu odpływa do ziemi przez organizm, a różnica 30 mA powoduje natychmiastowe odłączenie zasilania w czasie krótszym niż 30 ms, zanim serce wejdzie w fazę migotania komór.

Przewód ochronny PE stanowi drugi filar bezpieczeństwa, uziemiając wszystkie metalowe obudowy urządzeń oraz bolce gniazdek. W instalacji TN-S przewód ochronny prowadzony jest oddzielnie od fazy i zera, co minimalizuje ryzyko przeskoku napięcia. W systemie TN-C-S, typowym dla starszych bloków, przewód PE powstaje z połączenia roboczego PEN, a jego skuteczność zależy od stanu połączeń w rozdzielnicy głównej budynku.

Instalacja bez przewodu ochronnego, spotykana jeszcze w kamienicach z lat 70., wyklucza bezpieczne stosowanie klasycznych gniazdek z bolcem. Rozwiązaniem bywa montaż gniazd z izolacją podwójną oznaczoną symbolem kwadratu w kwadracie, zasilanych z obwodu chronionego przez RCD. Tymczasem modernizacja starej instalacji do standardu TN-S bywa kosztowna, lecz jest inwestycją ratującą życie.

Praktyczna rada dotyczy testowania RCD raz w miesiącu przyciskiem T. Brak reakcji oznacza zużyty mechanizm lub uszkodzenie cewki pomiarowej i wymaga natychmiastowej wymiany modułu. Wielu właścicieli mieszkań zapomina o tej prostej czynności, choć trwa ona pięć sekund i kosztuje zero złotych.

Oświetlenie a gniazdka: lustra LED, transformatory 12V i czujniki ruchu

Oświetlenie LED 12 V z zasilaczem impulsowym wymaga osobnego obwodu niskiego napięcia, który montuje się w wentylowanej obudowie pod sufitem lub za lustrem. Transformator SELV oddziela galwanicznie stronę pierwotną od wtórnej, co oznacza, że nawet uszkodzenie diody nie wprowadzi napięcia dotykowego na ramę aluminiową. W praktyce stosuje się zasilacze o mocy 20% większej niż suma mocy diod, ponieważ przegrzanie skraca żywotność kondensatorów elektrolitycznych.

Czujniki ruchu zmierzchowe działają na zasadzie pomiaru promieniowania podczerwonego lub zmiany oświetlenia. Instalacja w łazience bywa problematyczna, bo para wodna potrafi uruchomić czujnik PIR po wejściu z zimnego korytarza. Skuteczniejsze okazują się modele mikrofalowe umieszczone za ścianą kartonowo-gipsową, reagujące na ruch po drugiej stronie.

Lustro LED z portem USB integruje funkcję oświetleniową i ładowarki telefonu. Tego typu moduły posiadają wbudowany zasilacz 5 V DC, a ich pobór w trybie czuwania wynosi około 0,5 W. Koszt eksploatacji przez cały rok to mniej niż pięć złotych przy założeniu czterech godzin użytkowania dziennie.

Planując rozmieszczenie opraw, warto pamiętać o zachowaniu 60 cm odstępu między lampą sufitową a lustrzanką. Zbyt bliskie sąsiedztwo powoduje odbicia punktowe na gładkiej powierzchni szkła i zmniejsza komfort codziennej toalety. Z punktu widzenia mechaniki światła liczy się kąt świecenia oraz temperatura barwowa, która w łazienkach waha się od 3000 do 4000 K.

Ukryte gniazdka w meblach, szufladach i klapkach

Schowane punkty elektryczne to sposób na zachowanie minimalistycznego wyglądu przy jednoczesnym zachowaniu funkcjonalności. Wysuwane listwy montowane wewnątrz szuflad pod umywalką pozwalają ładować szczoteczkę lub depilator bez plątaniny kabli na blacie. Standardowy moduł chowa się po naciśnięciu i wysuwa ponownie przy kolejnym dotyku, a jego trwałość szacowana jest na 10 000 cykli.

Szafki wiszące z klapką zamykaną na magnes kryją gniazda 230 V za elegancką płytą MDF. W takim rozwiązaniu liczy się wentylacja, bo w zamkniętej przestrzeni ciepło z zasilacza laptopa może osiągnąć temperaturę sprzyjającą pożarowi. Dlatego w klapce wycina się otwór wentylacyjny o polu co najmniej 10 cm², a przewody prowadzi w peszelach ogniochronnych.

Gniazda w szufladach to również sposób na ładowanie golarek bez wyciągania kabli z szafki. Wystarczy moduł z dwoma portami USB i jednym gniazdem 230 V, zasilany przewodem 3 × 1,5 mm² prowadzonym w ściance meblowej. Warto pamiętać o pozostawieniu dostępu do gniazda w razie konserwacji, bo zamontowane na stałe w drewnie utrudniają wymianę po awarii.

Przy planowaniu ukrytych punktów trzeba uwzględnić ergonomię codziennego użytkowania. Gniazdo zamontowane za lustrem pod kątem 90 stopni w stosunku do ściany utrudnia wyciąganie wtyczki, ponieważ kabel odgina się pod nienaturalnym kątem. Lepszym rozwiązaniem bywa montaż obrotowy z pierścieniem blokującym w wybranej pozycji.

Checklist przed remontem: 15 punktów do wydruku

Praktyczne case studies z remontów trzech typów łazienek

Remont w bloku z wielkiej płyty z lat 80. wymagał wymiany pionu wodnego i pełnej rekonstrukcji instalacji elektrycznej. Stara aluminiowa wiązka nie pozwalała na montaż gniazdek z uziemieniem, dlatego elektryk poprowadził nowe obwody w peszelach natynkowych. Łazienka o wymiarach 2,2 × 1,8 m otrzymała cztery punkty 230 V, w tym dwa przy umywalce, jeden przy pralce, jeden dedykowany oświetleniu lustra. Koszt robocizny wyniósł 2800 zł, materiały 1500 zł.

Nowa łazienka w domu jednorodzinnym o powierzchni 8 m² została zaprojektowana w systemie TN-S z rozdzielnicą wyposażoną w RCD 30 mA na każdym obwodzie. Prysznic typu walk-in przesunął granicę strefy 2, co wymusiło przeniesienie gniazda do suszenia włosów na ścianę naprzeciwko. Dzięki temu zabiegowi mokre dłonie nie sięgają już po napięcie 230 V.

Stara kamienica z instalacją dwuprzewodową wymagała zastosowania gniazd klasy II oznaczonych podwójnym kwadratem. Łazienka o nieregularnym kształcie 3,5 m² otrzymała trzy takie punkty oraz oprawy oświetleniowe SELV 12 V, zasilane z centralnego transformatora w garderobie. Koszt całkowity modernizacji wyniósł 4200 zł, lecz uniknięto kosztownej wymiany całej rozdzielnicy budynku.

Inteligentne gniazdka i scenariusze smart home

Moduły Wi-Fi montowane w puszkach podtynkowych pozwalają na zdalne sterowanie urządzeniami i pomiar zużycia energii. W łazience sprawdzają się przede wszystkim gniazda sterujące grzejnikiem drabinkowym lub pompą cyrkulacyjną ciepłej wody. Scenariusz wychodzę z domu odłącza wszystkie zbędne obciążenia w łazience, a wracam włącza oświetlenie i podgrzewanie wody przed powrotem domownika.

Czujniki zalania współpracujące z elektrozaworem wody potrafią zamknąć dopływ w ciągu pięciu sekund od wykrycia wycieku. Takie rozwiązanie kosztuje około 600 zł za komplet, lecz oszczędza potencjalne tysiące złotych strat spowodowanych zalaniem sąsiada. Montaż wymaga gniazda 230 V przy zaworze oraz stabilnego połączenia z domowym routerem.

Lustro z wyświetlaczem informacji pogodowej pobiera dane z domowej sieci i wymaga zasilania 5 V DC przy poborze 8 W. W praktyce okazuje się przydatne podczas porannego golowania, kiedy nie trzeba szukać telefonu, by sprawdzić temperaturę za oknem.

FAQ w formie wyjaśnień eksperta

Czy gniazdko przy umywalce musi mieć klasę IP44?

Tak, jeśli znajduje się w strefie 2, czyli w odległości do 0,6 m od krawędzi wanny lub brodzika. Klasa IP44 oznacza ochronę przed bryzgami wody z każdego kierunku, co zabezpiecza użytkownika przed przypadkowym strumieniem z kranu. Poza strefą 2 można zastosować gniazdo o niższej klasie, lecz w praktyce lepiej zachować jednolity standard IP44 w całej łazience.

Na jakiej wysokości montować gniazdko w łazience?

Przy umywalce najczęściej stosuje się wysokość od 110 do 130 cm od posadzki. Dla pralki warto zachować zakres 100-130 cm, aby kabel nie zwisał w miejscu kontaktu z podłogą. Gniazda oświetleniowe nad lustrem umieszcza się na wysokości 200-220 cm, czyli tuż przy ramie lustra.

Czy w starej instalacji bez uziemienia można zamontować gniazdko z bolcem?

Technicznie można, lecz bolec nie będzie podłączony do przewodu ochronnego, więc kontakt stanie się atrapą. Lepszym rozwiązaniem bywa montaż gniazdek klasy II z izolacją podwójną, oznaczonych podwójnym kwadratem. Pełne bezpieczeństwo daje jednak modernizacja instalacji do standardu TN-S lub zastosowanie RCD 30 mA.

Ile gniazdek potrzebuje typowa łazienka?

Łazienka o powierzchni 5 m² potrzebuje przynajmniej czterech gniazdek 230 V. Jedno dla pralki, jedno przy umywalce po lewej, jedno po prawej stronie lustra i jedno dla dodatkowego urządzenia, na przykład suszarki lub golarki. W większych łazienkach warto zaplanować sześć punktów, w tym osobne obwody dla pralki i suszarki.

Łazienka wymaga traktowania z szacunkiem dla fizyki prądu i wody. Świadomy wybór stref, klasy szczelności oraz właściwych zabezpieczeń przekłada się na spokojne korzystanie z urządzeń przez kolejne dekady. Przy planowaniu warto skonsultować projekt z elektrykiem posiadającym uprawnienia SEP, a przy odbiorze żądać protokołu pomiarów ochronnych, ponieważ stanowi on podstawową dokumentację bezpieczeństwa instalacji.
