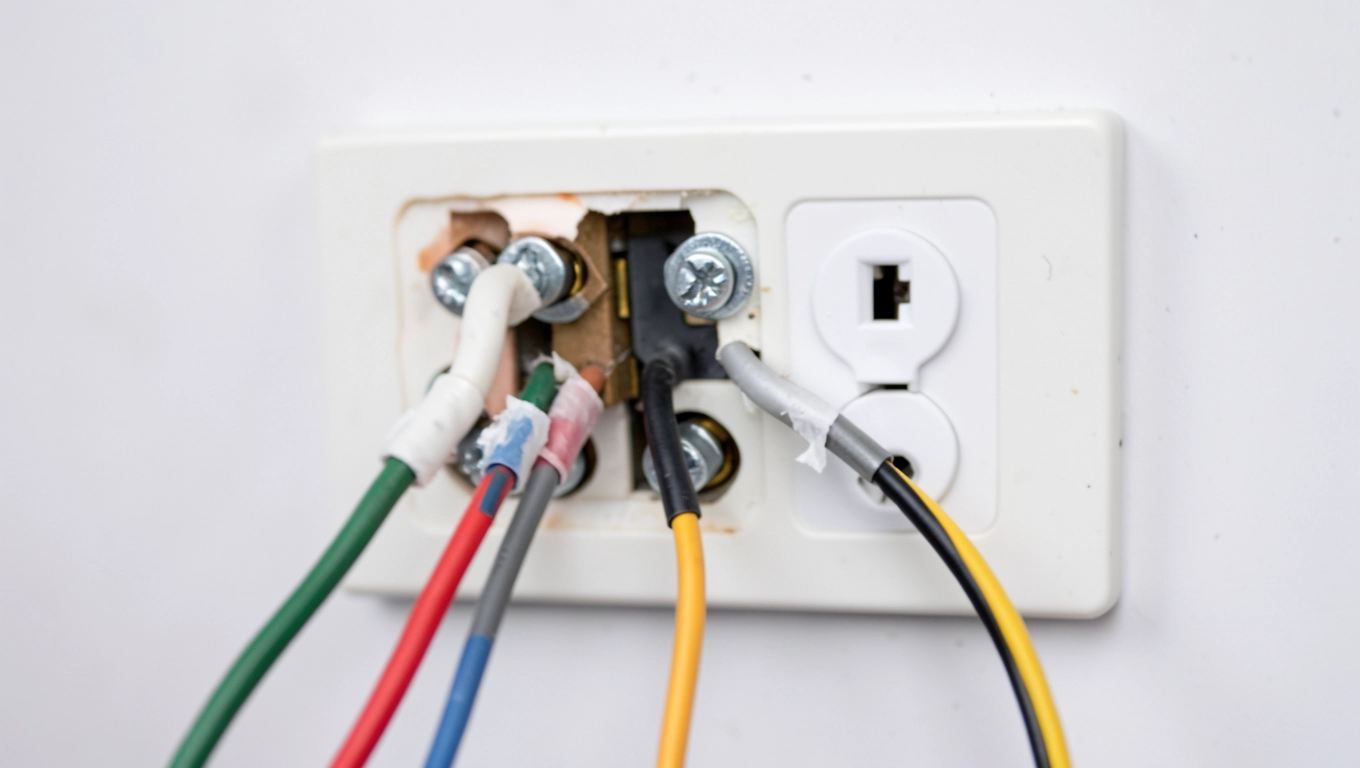

Gniazdko i włącznik w jednej puszce: podłącz bez ryzyka

Masz dość przedłużacza ciągnącego się przez całą sypialnię tylko po to, żeby nocna lampa mogła działać z dala od jedynego gniazdka przy drzwiach? Połączenie gniazdka elektrycznego z włącznikiem światła w jednej puszce podtynkowej to rozwiązanie, które porządkuje instalację i daje realny komfort, ale wymaga zrozumienia kilku zależności fizycznych w obwodzie. Jedna pomyłka przy mostkowaniu przewodu neutralnego albo ochronnego nie tylko unieruchamia gniazdo, ale potrafi trwale uszkodzić styki, a w skrajnym przypadku stworzyć zagrożenie porażeniowe. Poniżej znajdziesz kompletny schemat podłączenia krok po kroku, właściwy dobór przewodu YDYp, listę obciążeń, których absolutnie nie wolno wieszać na takim obwodzie, oraz momenty, w których rozsądek nakazuje odłożyć śrubokręt i zadzwonić po elektryka z uprawnieniami SEP.

• BHP i wyłączenie zasilania przed pracą
• Przewody, zabezpieczenia i przekroje YDYp
• Schemat podłączenia gniazdka z łącznikiem w puszce
• Najczęstsze błędy i kiedy wezwać elektryka

BHP i wyłączenie zasilania przed pracą

Najważniejszy etap prac elektrycznych dzieje się zanim śrubokręt dotknie pierwszego zacisku. Chodzi o całkowite odcięcie obwodu od napięcia, a nie jego chwilowe wyciszenie, bo nawet pozornie wyłączony obwód potrafi zaskoczyć powrotem potencjału przez mostkowaną listwę w rozdzielni.

W praktyce oznacza to wykręcenie właściwego wkładki topikowej albo przestawienie wyłącznika nadprądowego do pozycji „0" w skrzynce bezpiecznikowej. Samo przełączenie łącznika ściennego w pozycję wyłączoną nie chroni, bo odcina tylko sterowanie, a nie zasilanie dochodzące do puszki.

Próbnik napięcia z neonówką lub wyświetlaczem cyfrowym przykłada się do każdej żyły w puszce. Dotknięcie palcem jednocześnie dwóch nieoznaczonych przewodów przy braku pewności to najkrótsza droga do silnego wstrząsu, dlatego rękawice dielektryczne oraz zasada pracy jedną ręką (drugą trzymaną z dala od metalowych elementów) wciąż pozostają standardem ochrony.

Uwaga: próbnik napięcia to element obowiązkowy, nie opcjonalny. Brak weryfikacji „na słuch", na podstawie samej diody w łączniku albo przekonania, że „bezpiecznik wyciągnięty" stanowi najczęstszą przyczynę porażen przy domowych przeróbkach instalacji.

Przy braku uprawnień SEP oraz doświadczenia w rozróżnianiu żył L, N i PE, jedyną bezpieczną decyzją pozostaje wezwanie elektryka. Samodzielne wykonywanie schematu podłączenia gniazdka i włącznika w jednej puszce wymaga przynajmniej podstawowej znajomości normy PN-HD 60364, która reguluje oznaczenia barw i dopuszczalne obciążenia obwodów.

Po zakończeniu prac i ponownym załączeniu zasilania nie warto od razu sięgać po czajnik o mocy 2000 W. Pierwsze podłączenie odbiornika o niewielkiej mocy, na przykład lampki biurkowej 40 W, pozwala zweryfikować, czy obwód działa poprawnie i nie następuje niepożądane nagrzewanie się zacisków.

Przewody, zabezpieczenia i przekroje YDYp

Wybór przewodu i zabezpieczenia nadprądowego to nie kwestia gustu, lecz fizyki. Grubość żyły miedzianej decyduje o tym, jak duży prąd może płynąć obwodem bez przegrzewania izolacji, a wartość amperów na wyłączniku stanowi granicę, której prąd w zdrowej instalacji nie powinien przekraczać przez dłuższy czas.

Standardowy obwód oświetleniowy wykonuje się w przewodzie YDYp 3x1,5 mm², zabezpieczonym wyłącznikiem nadprądowym B10A. Taki zestaw toleruje obciążenie do około 2300 W, co przy typowych żarówkach LED i oprawach sufitowych stanowi duży zapas mocy. Gniazdo 2P+Z zasilane niezależnym obwodem wymaga już YDYp 3x2,5 mm² i zabezpieczenia B16A, ponieważ obsługuje do 3680 W, czyli grzałki, odkurzacze czy elektronarzędzia.

W przypadku gniazdka podłączonego do obwodu oświetleniowego ograniczenie mocy wynosi 2300 W i wynika z zabezpieczenia B10A, nie z samego przekroju przewodu. To fundamentalna różnica wobec samodzielnego obwodu gniazdkowego, w którym margines sięga 3680 W.

Oznaczenia barw żył zgodnie z PN-HD 60364 są czytelne i jednoznaczne. Brązowy lub czarny to L (faza), niebieski to N (neutralny), żółto-zielony to PE (ochronny). W starszych budynkach kolory bywają mylące, dlatego identyfikacja próbnikiem pozostaje konieczna przed jakimkolwiek podłączeniem.

Na tym etapie warto też sięgnąć po złączki instalacyjne WAGO 221 lub podobne, które eliminują ryzyko słabego skrętu. Pojedynczy luźny kontakt na styku potrafi generować temperaturę wystarczającą do stopienia izolacji w ciągu kilku tygodni, dlatego trwałe połączenie złączką sprężynową bywa bezpieczniejsze niż klasyczna skrętka owinięta taśmą.

Schemat podłączenia gniazdka z łącznikiem w puszce

Klucz do prawidłowego schematu podłączenia gniazdka i włącznika w jednej puszce polega na zrozumieniu, że oba elementy czerpią fazę z tego samego przewodu zasilającego, ale różnią się sposobem jej dalszego prowadzenia. Łącznik jednobiegunowy przerywa obwód fazowy do oprawy, natomiast gniazdko pobiera fazę bez przerywania, dokładając do obu żyłę neutralną i ochronną.

Kolejność kroków wygląda następująco:

• Identyfikacja próbnikiem żyły fazowej L (brązowej lub czarnej), neutralnej N (niebieskiej) i ochronnej PE (żółto-zielonej) w puszce.
• Podłączenie przewodu fazowego L do zacisku COM łącznika świecznikowego lub jednobiegunowego.
• Wyprowadzenie z zacisku L' (lub odpowiedniego wyjścia) przewodu fazowego zasilającego gniazdko, czyli tzw. faza po przejściu przez łącznik.
• Zamostkowanie żyły neutralnej N z kostki rozdzielczej bezpośrednio do zacisku N gniazdka (łącznik nie wymaga N, chyba że posiada podświetlenie).
• Podłączenie żyły ochronnej PE wyłącznie do zacisku gniazdka, nigdy do łącznika, który jej nie potrzebuje.
• Zastąpienie skręcania złączkami WAGO 221, co ogranicza ryzyko grzania się styków.
• Montaż mechanizmów gniazdka i łącznika w ramce podwójnej z wypoziomowaniem, a następnie przykręcenie pokrywy i włączenie zasilania.

Szczególną uwagę trzeba zwrócić na mostek neutralny, którego brak to klasyczny błąd powodujący, że gniazdko „nie działa" mimo prawidłowo podłączonej fazy. Wystarczy nie podłączyć N i gniazdo staje się martwe, bo napięcie między L a N nie ma drogi powrotnej do rozdzielni.

Równie istotna jest żyła ochronna PE, którą podłącza się wyłącznie do gniazdka, a nigdy do łącznika. Mylenie PE z N albo prowadzenie PE do łącznika świecznikowego oznacza brak ochrony przeciwporażeniowej w gnieźdku, co przy uszkodzonej izolacji odbiornika może zakończyć się porażeniem przy dotyku obudowy.

Przy włączniku podświetlanym (z neonówką) sytuacja się komplikuje, bo łącznik potrzebuje przewodu neutralnego do zasilania lampki sygnalizacyjnej. Wtedy mostek N trzeba doprowadzić również do łącznika, a całość nadal opiera się na wspólnej fazie L z tego samego obwodu oświetleniowego.

Łącznik świecznikowy z gniazdkiem w jednej ramce bywa wygodny w sypialni, garderobie czy warsztacie, bo jeden punkt instalacyjny obsługuje i oświetlenie, i zasilanie lampy podłogowej. Trzeba jednak pamiętać, że cały zestaw wisi na obwodzie oświetleniowym B10A, więc YDYp 3x1,5 do gniazdka oznacza limit mocy, którego przekroczenie kończy się wybiciem korków albo, w gorszym scenariuszu, stopieniem styków.

Po zakończeniu montażu i załączeniu napięcia test przeprowadza się odbiornikiem o małej mocy. Dopiero gdy lampa świeci, a gniazdko poprawnie zasila np. ładowarkę telefonu, można uznać schemat podłączenia gniazdka z łącznikiem za wykonany poprawnie.

Najczęstsze błędy i kiedy wezwać elektryka

Statystyki awarii domowych instalacji elektrycznych pokazują, że ponad połowa problemów z gniazdkami i łącznikami wynika z trzech powtarzalnych błędów. Pierwszy to brak mostka N, czyli sytuacja, w której gniazdko otrzymuje fazę, lecz nie ma połączenia z przewodem neutralnym i pozostaje martwe. Drugi to pomylenie PE z N, przez co nóż ochronny gniazdka bywa podłączony do przewodu, który w rozdzielni pełni zupełnie inną rolę.

Trzeci błąd, najbardziej dramatyczny, to przeciążenie obwodu oświetleniowego odbiornikiem dużej mocy, na przykład czajnikiem elektrycznym 2000 W, grzejnikiem konwektorowym 2500 W albo ładowarką do samochodu. Przy przekroczeniu 2300 W na zabezpieczeniu B10A wyłącznik nadprądowy powinien zadziałać, ale w praktyce opóźnienie jego reakcji wystarcza, by temperatura styków wzrosła powyżej dopuszczalnej normy.

Rada praktyka: jeśli po kilku minutach pracy czajnika okolice gniazdka robią się wyraźnie ciepłe, a wtyczka parzy palce, obwód jest przeciążony. Pierwsza reakcja powinna polegać na wyłączeniu odbiornika, a nie na odkręceniu ramki i sprawdzaniu zacisków pod napięciem.

Istnieją sytuacje, w których podłączenie gniazdka z włącznika światła jest po prostu niedopuszczalne. Dotyczy to przede wszystkim łazienek, gdzie strefy 0, 1 i 2 wymagają osobnych obwodów z wyłącznikami różnicowoprądowymi o prądzie 30 mA. Łazienka z prysznicem w odległości mniejszej niż 2,5 m od gniazdka wymaga odrębnej linii YDYp 3x2,5 mm² z B16A oraz RCD, a nie prowizorki w stylu gniazdka przy włączniku.

Kuchnie to kolejny obszar, w którym nie warto oszczędzać na osobnym obwodzie. Piekarnik, zmywarka i kuchenka mikrofalowa pobierają łącznie moce, przy których wspólny obwód oświetleniowy staje się tykającą bombą termiczną. W takich przypadkach schemat podłączenia gniazdka do łącznika światła nie wchodzi w grę, bo fizyka obciążenia tego nie wytrzyma.

Elektryk z uprawnieniami SEP powinien pojawić się również wtedy, gdy w rozdzielni brakuje wolnych miejsc na dodatkowy wyłącznik nadprądowy albo gdy istniejąca instalacja jest wykonana w aluminium, które wymaga specjalnych złączek przejściowych. Próby łączenia miedzi z aluminium przez zwykłą skrętkę kończą się korozją stykową i grzaniem.

FAQ: Czy takie podłączenie jest legalne? Tak, pod warunkiem zachowania normy PN-HD 60364, właściwego doboru zabezpieczenia i przekroju przewodu oraz braku ingerencji w obwody o zwiększonym ryzyku porażeniowym. Ile kosztuje elektryk? Stawka zależy od regionu i zakresu, lecz pojedynczy punkt gniazdkowo-łącznikowy wycenia się zwykle w przedziale 150-300 zł. Czy można w ten sposób podłączyć podwójne gniazdko? Tak, ale każde gniazdo pobiera tę samą fazę, więc łączne obciążenie nadal ogranicza B10A do 2300 W.
