Jak zbudować roletę zewnętrzną elektryczną krok po kroku

Roleta zewnętrzna elektryczna to w istocie zespół kilkunastu precyzyjnie dobranych elementów, które muszą współgrać mechanicznie i elektrycznie, zanim pierwszy raz pancerz przekręci się w prowadnicach. Zrozumienie tej budowy od środka pozwala uniknąć kosztownych błędów montażowych, dobrać właściwy przekrój kabla i zaplanować trasę przewodu jeszcze na etapie surowych ścian. Poniżej znajdziesz pełny rozkład każdego podzespołu, schemat połączeń oraz kolejność prac, która faktycznie ma sens, gdy w domu czeka już gotowe nadproże.

• Anatomia rolety zewnętrznej elektrycznej: od skrzynki po uszczelkę szczotkową
• Schemat elektryczny i podłączenie silnika do rolety
• Jakie przewody i zabezpieczenia dobrać do napędu rolety
• Montaż prowadnic, skrzynki i pancerza krok po kroku
• Najczęstsze błędy konstrukcyjne i jak ich uniknąć
• Kosztorys elementów i robocizny w 2024 roku

Anatomia rolety zewnętrznej elektrycznej: od skrzynki po uszczelkę szczotkową

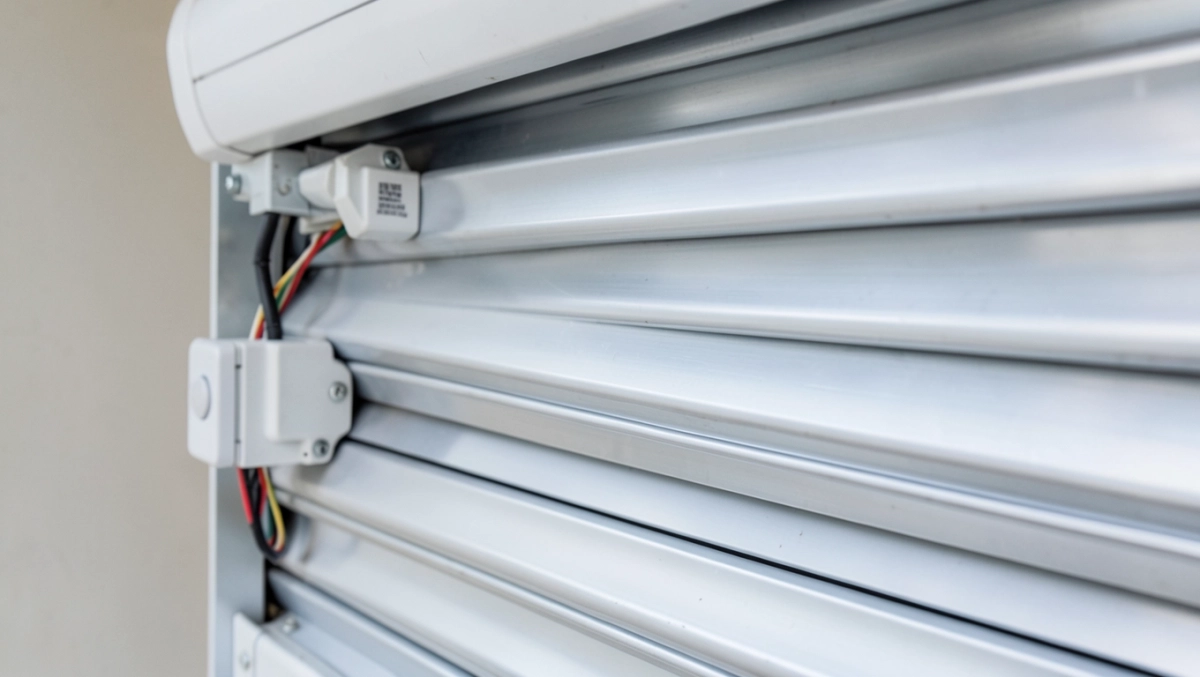

Sercem całego układu jest skrzynka rewizyjna, najczęściej aluminiowa lub z PVC, osadzana w nadprożu lub pod elewacją. To w niej mieści się wał nawojowy o średnicy 60, 70 albo 78 mm, dobierany do szerokości skrzynki i ciężaru pancerza. Na wale osadzony jest napęd rurowy, czyli silnik z przekładnią planetarną i wbudowanymi wyłącznikami krańcowymi.

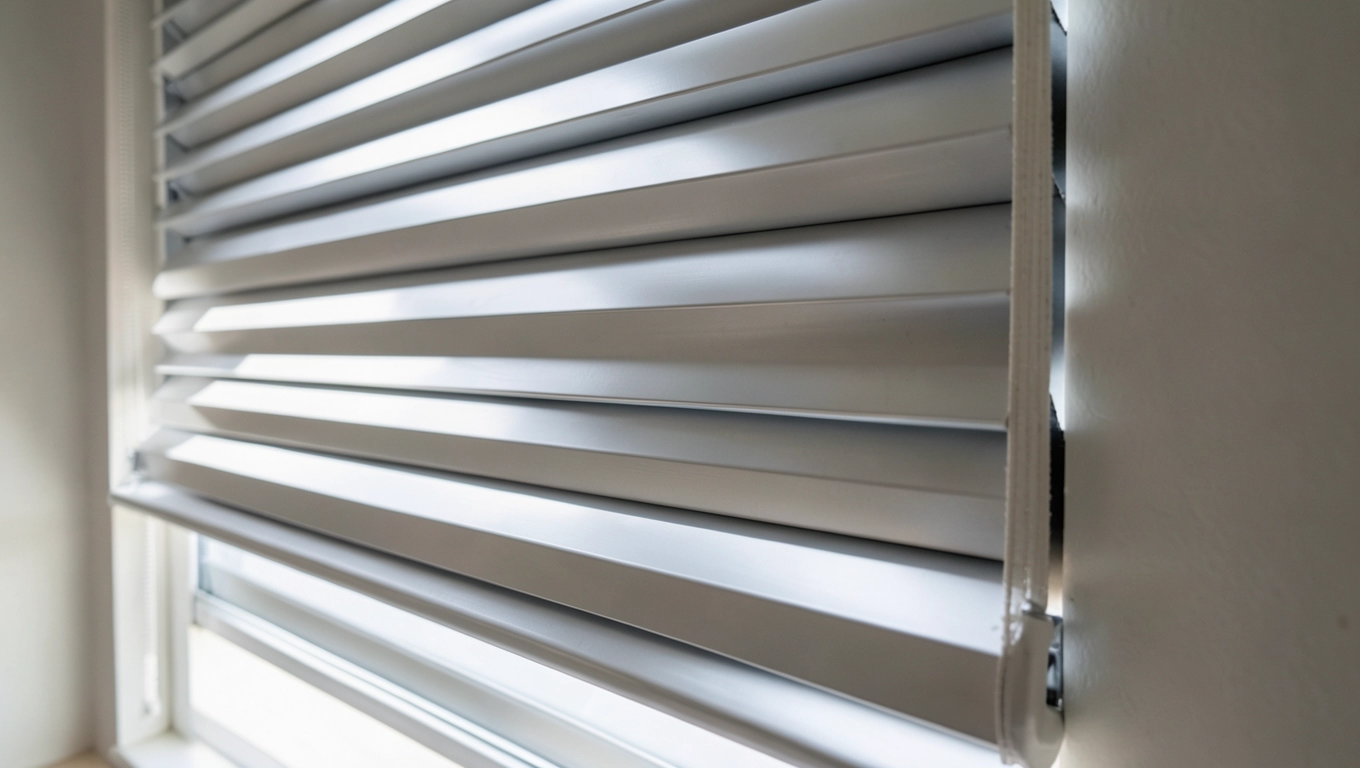

Pancerz tworzą profile aluminiowe wypełnione pianką poliuretanową, łączone na zamki boczne, które blokują przesunięcie wzdłużne. Każdy profil ma grubość 9, 14 lub 19 mm, a jego przekrój decyduje o sztywności oraz współczynniku przenikania ciepła. Lamele 19 mm stosuje się do okien o powierzchni powyżej 3 m², gdzie moment obrotowy silnika musi pokonać większy opór.

Prowadnice boczne to ekstrudowane kształtowniki aluminiowe z uszczelką szczotkową od strony okna. Uszczelka eliminuje efekt podciągania wiatru do wnętrza prowadnicy, który przy silnym podmuchu potrafiłby unieść lamelę i zablokować zwijanie. Dolna listwa zamykająca ma gumową krawędź dociskającą próg, co chroni przed przedmuchami pod parapetem.

Moment obrotowy silnika dobiera się wagowo: na każdy metr kwadratowy pancerza z profilem 19 mm przypada około 4-5 Nm. Przy powierzchni 4 m² potrzebujesz napędu 20 Nm, a przy 6 m² już 30 Nm. Zbyt słaby silnik będzie się przegrzewał przy każdym pełnym cyklu.

Dlaczego prowadnica musi być idealnie pionowa

Każde odchylenie prowadnicy od pionu o więcej niż 2 mm na metr wysokości powoduje klinowanie pancerza. Profile aluminiowe mają tolerancję geometryczną ±0,3 mm, więc nawet minimalny błąd montażowy kumuluje się przez kilka metrów bieżących. Pozioma krawędź lameli opiera się wtedy o krawędź prowadnicy i zdziera powłokę lakierniczą.

Schemat elektryczny i podłączenie silnika do rolety

Silnik rurowy posiada cztery żyły: fazę (L), neutralny (N), przewód kierunku góra oraz przewód kierunku dół. Niektóre modele wykorzystują układ z pojedynczym przewodem sterującym i masą, ale klasyczny rozwiązaniem pozostaje czterożyłowy kabel YDYp 4×0,75 mm², prowadzony w peszelu o średnicy 20 mm.

Zasilanie 230 V doprowadza się z rozdzielni obwodem wydzielonym, zabezpieczonym wyłącznikiem nadprądowym B10 A oraz wyłącznikiem różnicowoprądowym 30 mA. Taki zestaw chroni przed zwarciem i porażeniem, gdy woda z rynny przedostanie się do skrzynki. Tor zasilający kończy się puszką rozgałęźną IP55 przy oknie.

Przełącznik klawiszowy lub podtynkowy sterownik radiowy montuje się w standardowej puszce elektrycznej Ø 60 mm. Schemat połączeń wygląda następująco: L z rozdzielni trafia na zacisk wspólny przełącznika, a dwa kierunki (góra, dół) biegną do silnika żyłami brązową i czarną. Niebieska żyła łączy się bezpośrednio z przewodem neutralnym w puszce.

Krańcówki: jak silnik wie, kiedy się zatrzymać

Wewnątrz napędu pracują dwa mikroprzełączniki sprzężone z tarczą obrotową na wale. Śrubą regulacyjną ustawiasz liczbę obrotów wału odpowiadającą pełnemu otwarciu i zamknięciu. Zbyt niskie ustawienie powoduje, że pancerz nie dojeżdża do dolnej listwy, a zbyt wysokie wciska dolną krawędź w próg i przeciąża silnik.

Procedura regulacji przebiega w trzech krokach:

• Ustaw górną krańcówkę, kręcąc śrubę w kierunku minus, aż pancerz zatrzyma się 2 cm przed wewnętrzną krawędzią skrzynki.
• Opuść roletę ręcznie awaryjnie (silniki mają korbę do tego celu) i wyznacz punkt styku dolnej listwy z progiem.
• Wykonaj trzy pełne cykle testowe, obserwując, czy silnik nie zatrzymuje się wcześniej pod własnym ciężarem pancerza.

Nigdy nie podłączaj dwóch silników do jednego przełącznika klawiszowego bez przekaźnika priorytetowego. Różnica czasów otwierania spowoduje, że rolety pojadą asynchronicznie i skrzynki będą się odkształcać.

Jakie przewody i zabezpieczenia dobrać do napędu rolety

Przekrój żyły zależy od mocy silnika i długości trasy. Standardowy napęd 20 Nm pobiera około 0,4 A przy 230 V, więc kabel 0,75 mm² wystarcza do 25 m trasy. Przy dłuższych odcinkach albo napędach 50 Nm pobór rośnie do 0,7 A i potrzebny jest przewód 1,0 mm², aby spadek napięcia nie przekroczył 3%.

Kabel prowadzisz w peszelu sztywnym albo karbowanym, zawsze z rezerwą 30 cm przy skrzynce. Peszel musi biec w warstwie izolacji termicznej lub w tynku, nigdy na powierzchni elewacji. Przy przejściu przez mur stosuj przepust ogniochronny, jeśli ściana oddziela strefy pożarowe zgodnie z PN-EN 1366-3.

Wyłącznik różnicowoprądowy 30 mA to wymóg normy PN-HD 60364-4-41 dla obwodów z elementami metalowymi dostępnymi dotyku. Skrzynka rolety aluminiowa spełnia ten warunek, więc różnicówka jest obowiązkowa, a nie opcjonalna. W praktyce większość instalatorów stosuje jeden wspólny wyłącznik różnicowoprądowy dla całej grupy rolet, o ile sumaryczny prąd upływu nie przekracza 30% progu zadziałania.

Przewody sterujące do systemu inteligentnego budynku

Gdy roleta ma współpracować z centralą KNX albo sterownikiem PLC, sygnał prowadzisz skrętką ekranowaną LiYCY 2×0,34 mm². Taki przewód poprowadzisz oddzielnym peszelem, minimum 20 cm od kabli zasilających 230 V, aby uniknąć zakłóceń elektromagnetycznych. Ekran uziemiasz po jednej stronie, przy centrali.

Jeśli planujesz retrofit, czyli dodanie rolet do istniejącego domu, kanał w tynku wytniesz bruzdownicą z odciągiem pyłu. Trasę prowadź po najkrótszej linii od puszki do skrzynki, unikając ostrych łuków poniżej pięciokrotności średnicy peszla.

Montaż prowadnic, skrzynki i pancerza krok po kroku

Montaż zaczynasz od skrzynki, którą wpuszczasz w nadproże lub mocujesz nad oknem na konsolach. Poziomica laserowa pokaże linię odniesienia, a kołki ramowe 10 × 100 mm w murze z betonu komórkowego trzymają skrzynkę pewniej niż standardowe dyble. Skrzynka musi wystawać poza lico ościeży o dokładnie 15 mm, by profil pancerza licował z elewacją.

Prowadnice boczne wsuwasz po zamontowaniu skrzynki i przykręcasz co 40 cm. Pierwszy wkręt trafia 5 cm od górnej krawędzi, kolejne w równych odstępach, ostatni 5 cm od dołu. Taki rozstaw eliminuje rezonanse prowadnicy przy silnym wietrze, które potrafią generować hałas 45 dB w sypialni na piętrze.

Pancerz zwijasz na wał po zamontowaniu napędu. Pierwszą lamelę wkładasz do specjalnego zamka na wale, a następnie obracasz wał ręcznie, kontrolując równomierne nawijanie. Profile 19 mm potrzebują napinacza wstępnego, który kompensuje luz wynikający z grubości pianki PUR, inaczej dolne lamele będą się zwijać ekscentrycznie.

Podłączenie elektryczne po mechanicznym ustawieniu

Po mechanicznym zmontowaniu rolety podłączasz kable w puszce rozgałęźnej. Żyły łączysz złączkami Wago 221, które gwarantują pewne połączenie nawet przy drganiach od wiatru. Skręcanie żył taśmą izolacyjną to grzech instalatorski, bo po dwóch latach utlenianie miedzi zwiększa rezystancję i silnik traci moc.

Test końcowy obejmuje pięć pełnych cykli z obciążeniem. Pierwsze trzy cykle wykonujesz bez zatrzymywania, aby silnik rozgrzał się do temperatury roboczej. Czwarty cykl to test krańcówek, piąty sprawdza zachowanie pod obciążeniem wiatrem, gdy dociskasz dłonią profil do szyby z siłą około 50 N.

Najczęstsze błędy konstrukcyjne i jak ich uniknąć

Zbyt krótka skrzynka rewizyjna to zmora wielu montaży, bo inwestor chce ukryć ją w warstwie ocieplenia. Skrzynka 180 mm mieści wał z pancerzem do wysokości 160 cm, ale już przy 220 cm potrzebujesz skrzynki 250 mm, inaczej średnica zwiniętego pancerza przekroczy głębokość obudowy i silnik zacznie się blokować.

Brak mostka termicznego przy skrzynce redukuje izolacyjność termiczną ściany o 15-20%. W domach pasywnych stosuje się skrzynki z przekładką termiczną z PVC, które przerywają ciągłość aluminium. Takie rozwiązanie podnosi koszt o 40%, ale eliminuje punkt przemarzania widoczny jako skroplona para na wewnętrznej krawędzi okna.

Kable poprowadzone bez peszla w warstwie styropianu to kolejny częsty błąd. Po kilku latach myszy potrafią przegryźć izolację, a brak peszla utrudnia wymianę przewodu. Koszt peszla 20 mm to około 3 zł za metr, a wymiana kabla w ścianie ocieplonej to już kilkaset złotych robocizny.

Kosztorys elementów i robocizny w 2024 roku

Sumaryczny koszt jednego okna z roletą elektryczną o powierzchni 3 m² to około 2400 zł. Przy pięciu oknach inwestor płaci 12 000 zł, z czego 38% pochłania robocizna, a 62% materiały z napędem.

Kiedy roletę elektryczną lepiej zastąpić innym rozwiązaniem

W oknach dachowych roleta zewnętrzna elektryczna nie ma sensu, bo prowadnice nie dają się stabilnie zamocować w skosie połaci. Tam sprawdzają się markizy zewnętrzne lub rolety z prowadzeniem linowym. Podobnie w przypadku okien łukowych, gdzie pancerz nie domyka się równomiernie do kształtu łuku.

W budynkach z elewacją wentylowaną z panelami HPL lub kompozytowymi skrzynka rolety zaburza cyrkulację powietrza za okładziną. W takiej sytuacji lepsza okazuje się roleta podtynkowa z kratką wentylacyjną, albo żaluzja zewnętrzna, która nie wymaga pełnej skrzynki rewizyjnej.

Budowa rolety zewnętrznej elektrycznej wymaga zrozumienia mechaniki, elektryki i fizyki budowli jednocześnie. Każdy element od skrzynki po uszczelkę szczotkową wpływa na kulturę pracy i trwałość układu. Przy projektowaniu trasy kablowej jeszcze na etapie stanu surowego oszczędzasz na bruzdowaniu i peszlach, a właściwy dobór momentu obrotowego silnika eliminuje reklamacje w pierwszym sezonie grzewczym.

Przy zakupie elementów poproś o deklarację właściwości użytkowych zgodnie z Rozporządzeniem Parlamentu Europejskiego nr 305/2011 (CPR). To jedyny sposób, by zweryfikować odporność ogniową skrzynki i klap rewizyjnych w klasyfikacji ogniowej E lub EI zgodnie z PN-EN 13501-2.

Źródła danych i norm: PN-EN 1366-3 (przejścia instalacyjne), PN-EN 13501-2 (klasyfikacja ogniowa), PN-HD 60364-4-41 (ochrona przeciwporażeniowa), Rozporządzenie Parlamentu Europejskiego nr 305/2011 (wyroby budowlane), katalogi techniczne producentów profili aluminiowych i silników rurowych (strony: ornroupalux.pl, somfy.pl, selve.pl, simu.com, aluprof.eu).
