Montaż klimatyzacji na etapie budowy: jak uniknąć kucia ścian
Klimatyzacja w stanie surowym: co dokładnie schować w ścianie
Ściany w świeżo postawionym domu to pusta księga. Wystarczy ją zapełnić odpowiednimi przewodami, zanim ekipa położy tynki. Wtedy budowa nowych instalacji klimatyzacyjnych staje się bezproblemowa, estetyczna i trwała. Miedź do freonu, rurka PCV na skropliny, kabel trójżyłowy 3x1,5 mm² do zasilania 230 V. Wszystko zatopione w bruździe, przykryte gładzią. Nigdzie żadnego plastikowego korytka, żadnego wizualnego szwanku na gotowej ścianie.
- Klimatyzacja w stanie surowym: co dokładnie schować w ścianie
- Koszt kucia ściany pod klimatyzację vs. instalacja przed tynkowaniem
- Jak zaplanować klimatyzację w nowym domu: rozmieszczenie jednostek
- Ukryta instalacja klimatyzacji: średnice, spadki i próba szczelności
Miedź łączy jednostkę wewnętrzną z zewnętrzną. Najczęściej stosuje się rurki o średnicy 6,35 mm (strona ciepła) oraz 9,52 mm (strona zimna). Czasem 6,35/12,7 mm przy dłuższych trasach. Skropliny wymagają rurki PP-R lub elastycznego PCV ∅20 mm z izolacją z pianki Armaflex o grubości minimum 6 mm. Brak izolacji? Skropliny na styku z ciepłą ścianą zaczynają parować, woda skrapla się na zewnątrz, pojawiają się żółte zacieki na tapecie. To jeden z najczęstszych błędów po fakcie.
Zasilanie elektryczne prowadzi się oddzielnym przewodem YDYp 3x1,5 mm² poprowadzonym od rozdzielni do puszki przyłączeniowej nad jednostką wewnętrzną. Każdy obwód z osobnym zabezpieczeniem nadprądowym B16A oraz wyłącznikiem różnicowoprądowym 30 mA. Brak osobnego obwodu? Sprężarka startuje, mikrofalówka włącza się, światło miga, zabezpieczenie wyrzuca. Warto dodać przewód komunikacyjny jeśli planowany jest system multi-split z kilkoma jednostkami.
Montaż idzie w ślad za stanem surowym. Przewody freonowe i skropliny trafiają w bruzdy przed tynkowaniem. Po tynkach i gładzi przychodzi czas na jednostki wewnętrzne. Dopiero po elewacji montuje się agregat. Ta kolejność chroni każde urządzenie przed pyłem budowlanym.
Etap budowy a zakres prac klimatyzacyjnych
| Etap budowy | Co wykonać | Dlaczego wtedy |
|---|---|---|
| Stan surowy otwarty | Konsultacja z projektantem, wytyczenie tras | Pozwala uniknąć kolizji z instalacją elektryczną i wod-kan |
| Przed tynkami | Kucie bruzd, układanie rur miedzianych, skroplin, kabli | Tynk przykrywa wszystko, ściana zostaje gładka |
| Po tynkach, przed malowaniem | Próba szczelności azotem, weryfikacja tras | Wyciek wykryty w stanie surowym kosztuje 0 zł, po wykończeniu kilka tysięcy |
| Po malowaniu | Montaż jednostek wewnętrznych | Brak pyłu i farby na wymienniku |
| Po elewacji | Montaż jednostki zewnętrznej, próba końcowa, uruchomienie | Agregat chroniony przed uszkodzeniem mechanicznym |

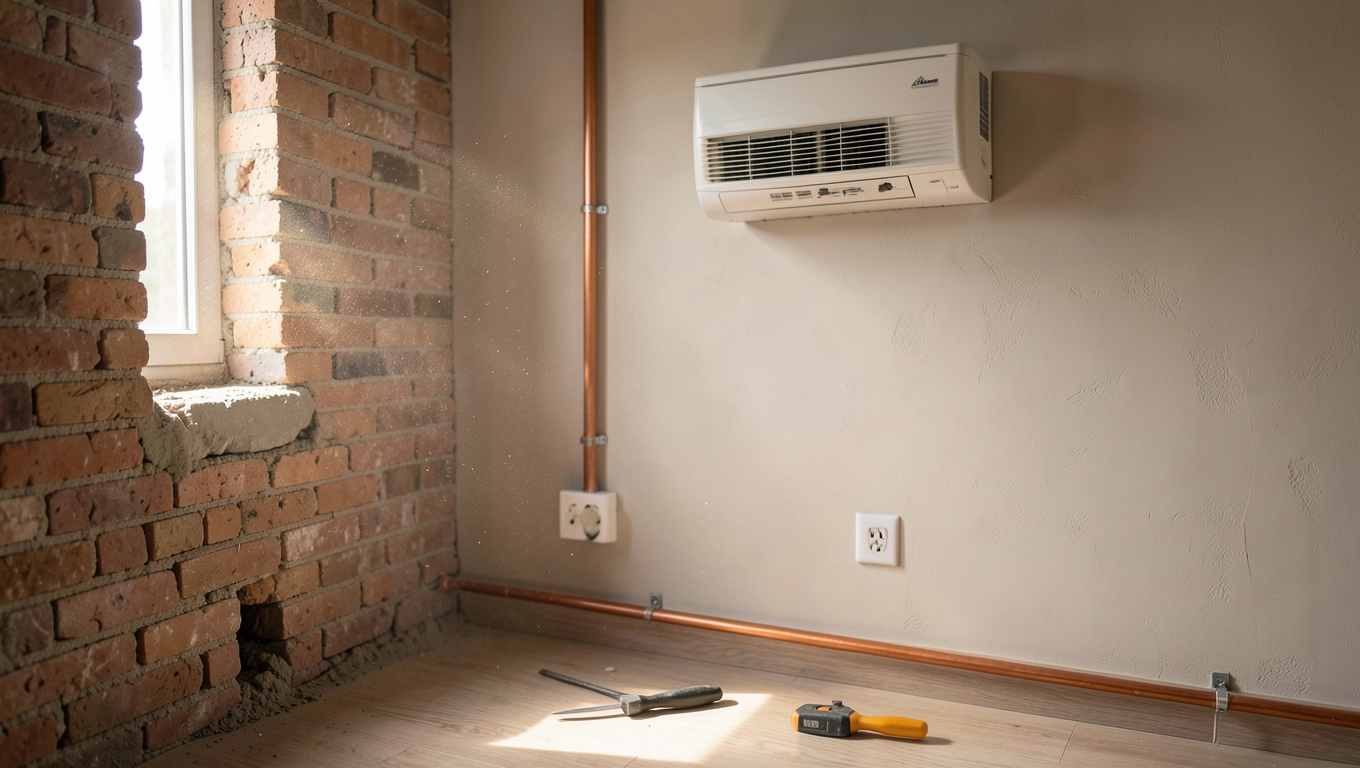

Koszt kucia ściany pod klimatyzację vs. instalacja przed tynkowaniem
Decyzja podjęta na etapie projektu kosztuje grosze. Ta sama decyzja podjęta po wprowadzaniu się oznacza konkretne straty. Cena kucia ściany w gotowym domu (z odtworzeniem tynku, gładzi, malowania) wynosi od 180 do 280 zł za metr bieżący trasy. Jeśli trasa liczy 6 metrów, sam remont ściany zjada 1080-1680 zł. Do tego dochodzi kurz, hałas, konieczność wynajmu kontenera na gruz i kilkudniowy chaos domowy.
Planowanie klimatyzacji w stanie surowym wygląda zupełnie inaczej. Bruzdy wykuwa się w świeżym murze, tynk i tak idzie na całą ścianę, koszt dodatkowy to jedynie czas ekipy. Różnica w cenie samej instalacji (materiał + robocizna) między wariantem „przed tynkami" a „po wykończeniu" sięga 35-45%. W praktyce oznacza to 1500-2500 zł oszczędności na standardowy dom 120 m² z trzema jednostkami.
Porównanie wariantów
| Pozycja | Wariant A: montaż w stanie surowym | Wariant B: kucie po wykończeniu |
|---|---|---|
| Robocizna instalacyjna | Wliczona w etap prac | Wyższa o 30-40% |
| Materiały wykończeniowe do odtworzenia | 0 zł | 180-280 zł/mb trasy |
| Czas realizacji | 1 dzień na trasy + 1 dzień na próbę | 3-5 dni + 2 tygodnie schnięcia |
| Ryzyko uszkodzenia istniejących instalacji | Minimalne (pusty mur) | Wysokie (rury wody, kable) |
| Estetyka końcowa | Idealna, brak widocznych elementów | Korytka natynkowe albo fugi po odtworzeniu |
Checklist inwestora (12 punktów do odznaczenia przed tynkowaniem): trasy przewodów narysowane na ścianach, brak kolizji z gniazdkami elektrycznymi, spadek skroplin 1-2% w kierunku wylotu, izolacja termiczna na całej długości rur freonowych, próba ciśnieniowa azotem 30 bar przez 24 h, lokalizacja jednostki zewnętrznej zgodna z planem zagospodarowania, dostęp serwisowy minimum 30 cm z każdej strony, brak nawiewu bezpośrednio na łóżko lub biurko, doprowadzone zasilanie 230 V osobnym obwodem, przewód komunikacyjny (jeśli multi-split), zatwierdzony projekt instalacji, zdjęcie tras przed tynkowaniem.

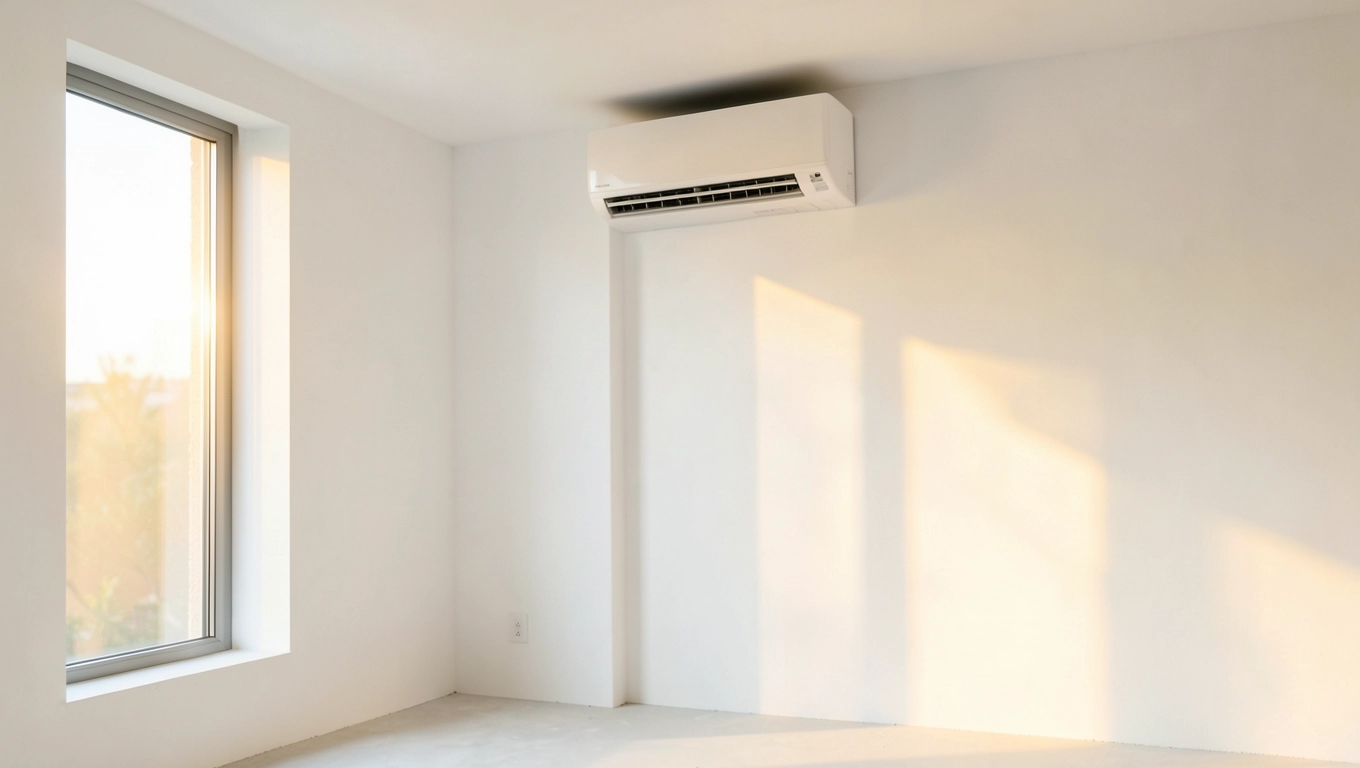

Jak zaplanować klimatyzację w nowym domu: rozmieszczenie jednostek
Lokalizacja jednostki wewnętrznej decyduje o komforcie na lata. Ściana zewnętrzna, pod sufitem, z minimum 3 cm wolnej przestrzeni dla swobodnego zasysania powietrza. Zbyt nisko? Zimny nawiew opada na podłogę, temperatura przy suficie rośnie. Zbyt blisko sufitu? Filtr się zapycha, wydajność spada.
Nawiew nie może celować w miejsce stałego przebywania. Strumień zimnego powietrza skierowany na łóżko w sypialni oznacza przewianie, ból karku, niespokojny sen. W salonie, biurku, kuchennym stole obowiązuje identyczna zasada. Zawór żaluzjowy ustawia się tak, by strumień biegł wzdłuż ściany, nie w głąb pomieszczenia.
Jednostkę zewnętrzną umieszcza się na ścianie, na konsoli, na dachu albo na cokole w ogrodzie. Minimalna odległość od granicy działki sąsiedniej wynosi 1,5 m przy mocy do 5 kW, powyżej 3 m. To wymóg prawny wynikający z przepisów dotyczących hałasu (norma PN-EN 12102). Zacienienie ma realne znaczenie: agregat w pełnym słońcu zużywa 8-12% energii więcej. Dostęp serwisowy minimum 30 cm z każdej strony gwarantuje, że technik wymieni filtr bez akrobacji.
Pomieszczenia, w których montaż klimatyzacji nie ma sensu
- Pralnia (wysoka wilgotność, krótki czas przebywania)
- Spiżarnia (rzadko otwierana, krótki pobyt)
- Garderoba mniejsza niż 6 m² (brak sensu ekonomicznego)
- Składzik pod schodami (problemy z odprowadzeniem skroplin)
Przy domu 100 m² optymalny układ to trzy jednostki: sypialnia główna, salon z aneksem kuchennym, sypialnia dziecięca lub gabinet. Jednostki 2,5 kW wystarczają do 25 m², 3,5 kW do 35 m². Powyżej 40 m² lepiej sprawdzają się dwa mniejsze urządzenia niż jedno duże, bo rozkład temperatury bywa nierówny.

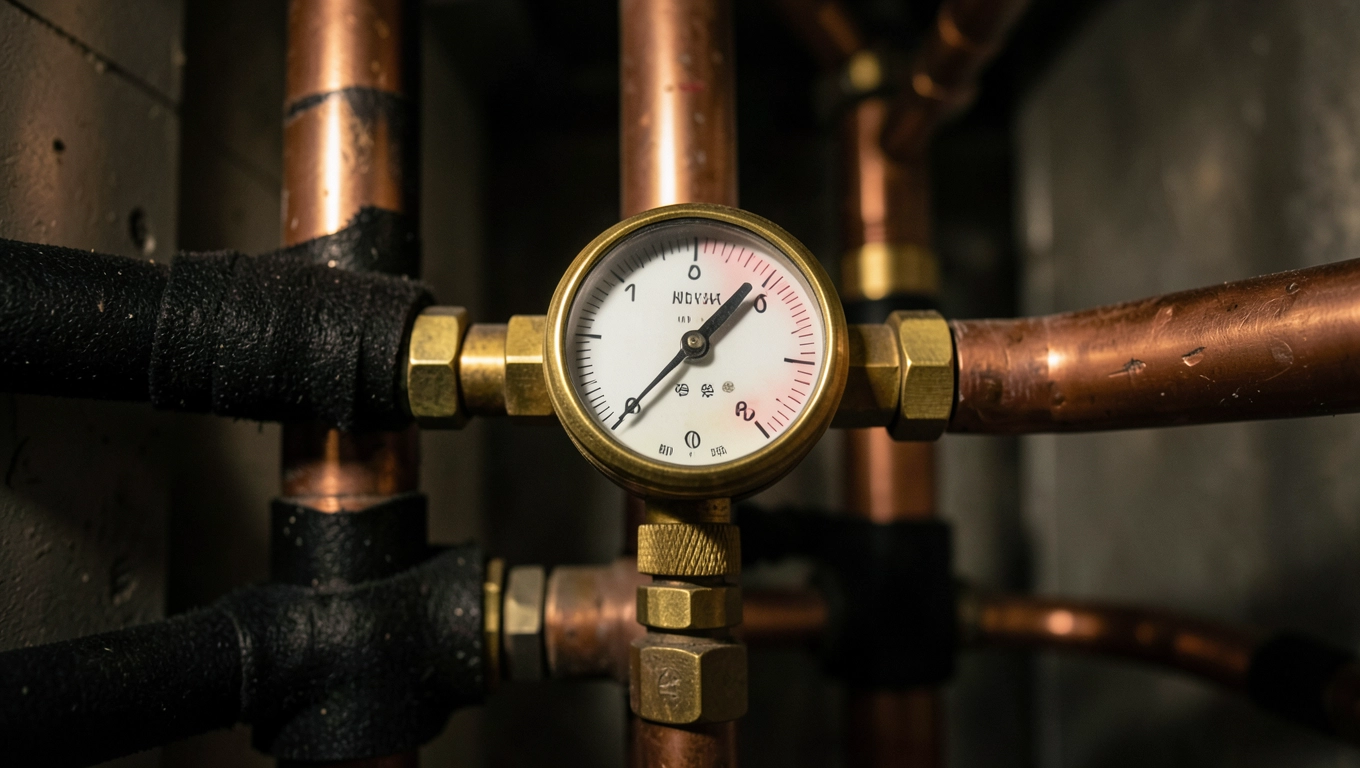

Ukryta instalacja klimatyzacji: średnice, spadki i próba szczelności
Próba szczelności to jedyny moment, w którym błąd wykonawcy wychodzi na jaw. Azot techniczny pod ciśnieniem 30 bar przez 24 godziny. Manometr powinien wskazywać stałą wartość. Spadek nawet 0,5 bar oznacza nieszczelność, którą trzeba zlokalizować, zanim tynk zasłoni trasę. Po pozytywnej próbie azot się wypuszcza, rury ewakuowane próżniowo pompą, dopiero wtedy następuje napełnienie czynnikiem chłodniczym R32 lub R410A.
Spadek skroplin musi wynosić 1-2%, czyli 1-2 cm na metr bieżący rurki. Zbyt mały spadek? Woda stoi w rurze, bakterie się rozmnażają, po miesiącu z wylotu leci śmierdząca breja. Zbyt duży spadek? Skropliny lecą zbyt szybko, syfon w jednostce nie zdąży ich wyrównać, powietrze zasysa wodę z powrotem. Optymalnie 1,5% na całej długości trasy z możliwością odpowietrzenia w najwyższym punkcie.
Parametry techniczne ukrytej instalacji
| Element | Parametr | Wartość |
|---|---|---|
| Rura freonowa ciecz | Średnica | 6,35 mm (1/4") |
| Rura freonowa gaz | Średnica | 9,52 mm (3/8") lub 12,7 mm (1/2") |
| Skropliny | Średnica | 20 mm PCV lub PP-R |
| Izolacja termiczna | Grubość | 6-9 mm Armaflex |
| Spadek skroplin | Minimalny | 1% |
| Próba ciśnieniowa | Ciśnienie | 30 bar azotu, 24 h |
| Przewód zasilający | Przekrój | 3x1,5 mm² YDYp |
Maksymalna długość trasy między jednostkami wynosi 15-25 m w zależności od modelu. Różnica wysokości do 10 m bez dodatkowej pompy. Przekroczenie tych wartości oznacza spadek wydajności sprężarki o 3-5% na każdy metr powyżej limitu. W praktyce skraca to żywotność urządzenia o kilka lat.
Komfort od pierwszego dnia i wartość nieruchomości
Klimatyzacja zamontowana na etapie budowy zwiększa wartość rynkową nieruchomości o 3-5%. W segmencie premium (domy powyżej 800 tys. zł) odsetek sięga 7%. Dla wynajmu krótkoterminowego (apartamenty nad morzem) obecność klimatyzacji podnosi stawkę dobową o 40-80 zł w szczycie sezonu. Inwestor planujący sprzedaż za 3-5 lat odbija koszt instalacji z nawiązką.
Klasy energetycznej A+++ nie warto traktować jako marketingu. Różnica w rocznym zużyciu energii między A++ a A+++ przy 4-miesięcznym sezonie chłodzenia wynosi 200-350 kWh. Przy taryfie G11 to 130-230 zł oszczędności rocznie. Przez 10 lat eksploatacji różnica między urządzeniami zamyka się w kwocie 1300-2300 zł, czyli niewiele mniej niż samo urządzenie.
Certyfikat F-gazowy dla firmy montażowej jest wymagany prawnie (rozporządzenie UE 517/2014). Oznacza, że osoba napełniająca układ czynnikiem chłodniczym ma ważne uprawnienia. Gwarancja sprężarki w dobrych urządzeniach wynosi 5-7 lat, wymiennik pokryty powłoką antykorozyjną Golden Fin przetrwa 15 lat bez wymiany. Warto o to zapytać przed podpisaniem umowy.
Najczęstsze błędy inwestorów
Za mała moc dobiera „na oko", bez przeliczenia kubatury. Pomieszczenie 30 m² z trzema oknami od zachodu potrzebuje 3,5 kW, nie 2,5 kW. Urządzenie pracuje na 100% mocy przez cały czas, sprężarka się przegrzewa, rachunki rosną.
Błędy techniczne
Brak izolacji na skroplinach, jednostka zewnętrzna w pełnym słońcu, brak dostępu serwisowego, nawiew bezpośrednio na łóżko. Wszystkie te błędy widać dopiero po użytkowaniu, poprawa wymaga kucia ścian.
Uwaga: próba szczelności azotem pod ciśnieniem 30 bar to jedyny moment, w którym wykonawca może potwierdzić, że układ jest szczelny. Brak tego zapisu w protokole odbioru oznacza brak gwarancji na wyciek czynnika chłodniczego w przyszłości.
Norma PN-EN 378 reguluje bezpieczeństwo instalacji chłodniczych. Określa minimalne odległości, wymagania wentylacyjne, dopuszczalne ciśnienia. Dobry projektant powołuje się na nią w dokumentacji. Brak takiego odwołania w projekcie domu oznacza, że klimatyzacja została dorzucona na ostatniej prostej, bez realnego obliczenia.
Wyślij rzut domu w formacie PDF lub DWG. W ciągu 48 godzin wraca odpowiedź z trasą przewodów, doborem mocy, listą materiałów i wyceną. Koszt przygotowania dokumentacji odpisuje się przy pierwszym rachunku za prąd. Gotowy projekt instalacji w stanie surowym zaczyna się od jednego maila.
