Uziom instalacji odgromowej: jak dobrać i zamontować bez błędów

Piorun uderzył w dach, zwód złapał impuls, przewód odprowadził ładunek w dół. Bez uziomu instalacja odgromowej kończy się martwą końcówką przy gruncie. Energia, której nie ma gdzie odejść, robi to, co potrafi najlepiej: szuka najkrótszej drogi przez drewno, instalację elektryczną, a nierzadko przez człowieka. Uziom instalacji odgromowej to ten fragment układanki, o którym inwestorzy myślą na końcu, a od którego zależy, czy cały piorunochron jest w ogóle czymś więcej niż metalową ozdobą dachu.

• Stal ocynkowana czy miedziowana? Porównanie materiałów
• Jak zamontować uziom odgromowy krok po kroku
• Kiedy uziom jest wymagany, a kiedu tylko zalecany
• Dobór długości i rozbudowa modułowa
• Najczęstsze błędy przy samodzielnym montażu
• Konserwacja i pomiary okresowe
• Dobór osprzętu towarzyszącego

Stal ocynkowana czy miedziowana? Porównanie materiałów

Przy wbijanych uziomach pionowych liczą się dwie cechy: odporność na korozję w danym gruncie i zdolność do przewodzenia prądu o wartości szczytowej rzędu 30-100 kA przez ułamek sekundy. Stal pokryta cynkiem sprawdza się w większości gleb o umiarkowanej agresywności, czyli w piaskach, żwirach i glinach o niskim stężeniu chlorków. Powłoka cynkowa o grubości 70-85 µm działa tu jak warstwa ofiarna: korozja zjada cynk, nie rdzeń, a ten zyskach kilkanaście lat pracy.

Miedziowany wariant dostaje się tam, gdzie zwykły cynk odpuszcza szybciej: tereny nadmorskie, gleby o niskim pH, miejsca z wodą gruntową bogatą w siarczki. Warstwa miedzi o grubości około 250 µm chroni rdzeń nawet przy długotrwałym kontakcie z wilgocią. Wariant ocynkowany wygrywa tam, gdzie grunt jest przyjazny i liczy się każdy grosz przy inwestycji w dom jednorodzinny. Nie warto natomiast łączyć obu materiałów w jednej instalacji bezpośrednio ze sobą; różnica potencjałów elektrochemicznych w obecności wilgoci uruchamia korozję galwaniczną szybciej niż ktokolwiek się spodziewa.

A czy warto szukać uziomu ze stali nierdzewnej? Sprawdza się w agresywnych środowiskach, lecz jego cena potrafi być trzykrotnie wyższa od wariantów powlekanych. Przy typowej instalacji piorunochronowej domu taki zapas jakości rzadko się zwraca.

Jak zamontować uziom odgromowy krok po kroku

Montaż uziomu wciskany jest prosty fizycznie i wymagający pomiarowo. Końcówka w kształcie stożka tnie grunt, a pierwszy moduł wchodzi w ziemię pod wpływem uderzeń bijaka SDS-max. Górna część pręta ma gwint oraz otwór, dzięki czemu następne moduły dokręca się do już osadzonych i dalej wbija. Ten sam gwint ułatwia późniejsze podłączenie złącza do zwodu lub bednarki.

Przed pierwszym uderzeniem trzeba znać rezystywność gruntu w miejscu wbijania. Pomiar sondą czteroelektrodową Wenner lub wyliczenie z tabel na podstawie rodzaju gleby pozwalają oszacować, ile metrów pręta będzie potrzebne do uzyskania rezystancji poniżej 10 Ω, czyli wartości wymaganej przez polskie normy ochrony odgromowej dla typowego obiektu. Bez takiego szacunku uziomianie przypomina losowanie: czasem jeden moduł wystarczy, czasem trzeba zejść sześć metrów w głąb lub rozłożyć kilka uziomów w odległości co najmniej równej ich długości.

Sam montaż wygląda następująco. Wykopuje się niewielki dołek o głębokości około 30 cm w miejscu, które nie będzie kolidować z instalacjami podziemnymi ani z fundamentem. Wbijany jest pierwszy moduł przez tuleję prowadzącą lub bezpośrednio bijakiem SDS-max. Po zagłębieniu pierwszego odcinka nakręca się kolejny, uszczelnia połączenie gwintowe taśmą antykorozyjną i ponawia wbijanie, aż końcówka z oczkiem znajdzie się około 20 cm pod powierzchnią gruntu. Na końcu montuje się złącze, podłącza bednarkę ocynkowaną lub linkę aluminiową i prowadzi do zwodu. Całość zamyka się pomiarem rezystancji uziomu oraz sprawdzeniem ciągłości elektrycznej do zwodu.

Nie wbijaj uziomu bez wcześniejszego wykonania pomiaru rezystancji gruntu i sprawdzenia, czy w ziemi nie leżą rury wodociągowe, kable energetyczne lub gazociąg. Uderzenie w taką przeszkodę kończy się kosztownym remontem albo poważnym wypadkiem.

Łączenie uziomu ze zwodem najłatwiej wykonać złączem krzyżowym lub płaskim dobranym do materiału przewodu. Bednarka ocynkowana łączy się ze stalą ocynkowaną, linka aluminiowa idzie do zwodu aluminiowego, a styk z miedzią wymaga podkładki bimetalicznej.

Po montażu warto pamiętać, że uziom nie jest elementem jednorazowym. Norma PN-EN 62305-3 zaleca okresowe pomiary rezystancji co 12 miesięcy w obiektach standardowych i co 6 miesięcy w środowiskach agresywnych. Zwiększenie rezystancji powyżej progu oznacza najczęściej korozję połączenia, wyschnięcie gruntu wokół pręta albo mechaniczne uszkodzenie zwodu.

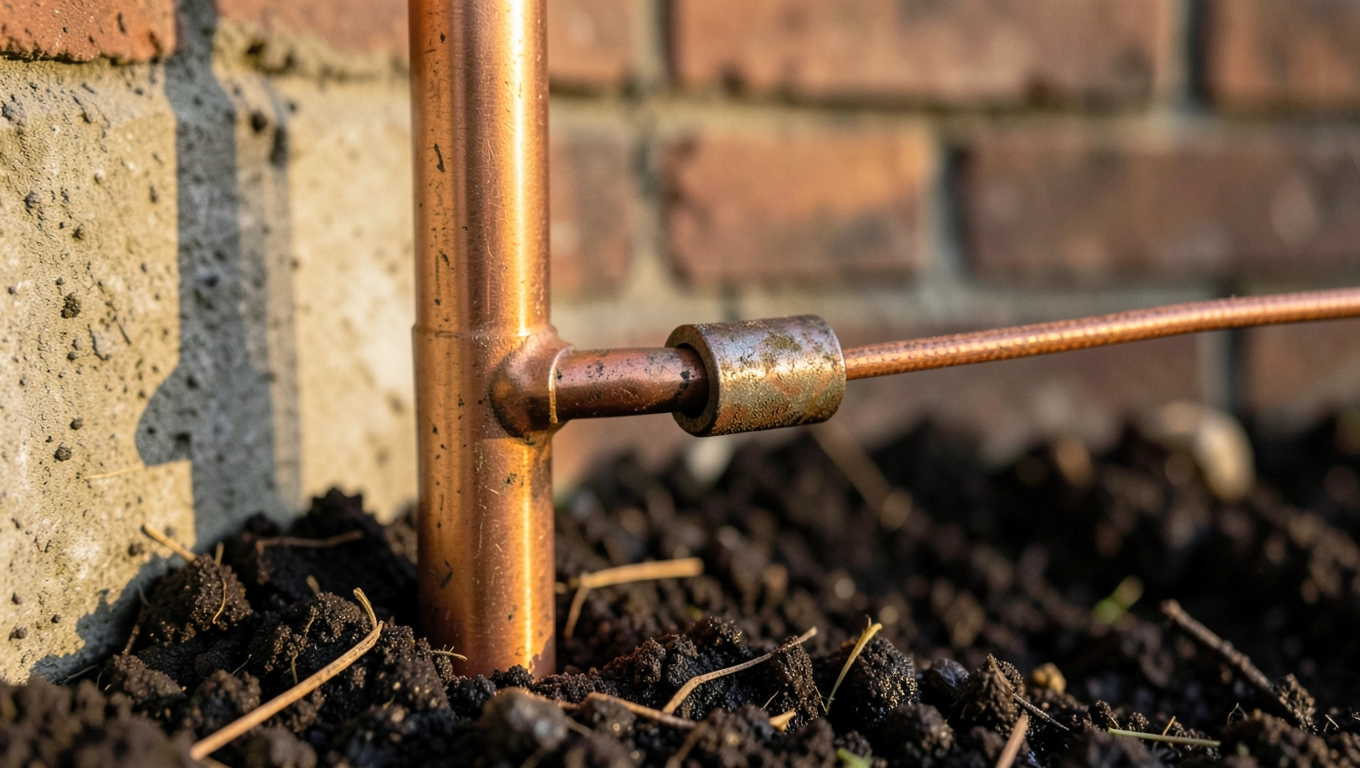

Kiedy uziom jest wymagany, a kiedu tylko zalecany

Formalnie wymóg posiadania uziomu wynika z dwóch źródeł: prawa budowlanego i norm ochrony odgromowej. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek projektowania instalacji odgromowej dla budynków użyteczności publicznej, hal produkcyjnych, magazynów materiałów łatwopalnych oraz obiektów o wysokości ponad 15 metrów. W praktyce oznacza to, że szkoła, szpital, hala targowa czy maszt muszą mieć uziom bez dyskusji.

Dla domu jednorodzinnego formalny wymóg nie istnieje, choć inwestorzy coraz częściej decydują się na piorunochron dobrowolnie. W takich sytuacjach uziom pozostaje elementem wysoce rekomendowanym. Brak uziomu przy sprawnym zwodzie nie chroni przed skutkami wyładowania, a jedynie koncentruje je w jednym miejscu: w obrębie budynku. Iskry wtórne, przepięcia w instalacji elektrycznej, stopiona elektronika czy pożar dachu to skutek braku ścieżki odpływu dla ładunku.

Są lokalizacje, w których rezygnacja z uziomu graniczy z lekkomyślnością. Samotnie stojący budynek na wzgórzu, obiekt na skraju lasu, dom w terenie górskim powyżej 600 m n.p.m., budynek przy linii wysokiego napięcia, hala na podmokłym terenie. W każdym z tych przypadków gęstość wyładowań i ryzyko bezpośredniego uderzenia rosną wielokrotnie. W takich warunkach montaż zwodu bez uziomu daje fałszywe poczucie bezpieczeństwa, a piorun i tak znajdzie najsłabsze ogniwo.

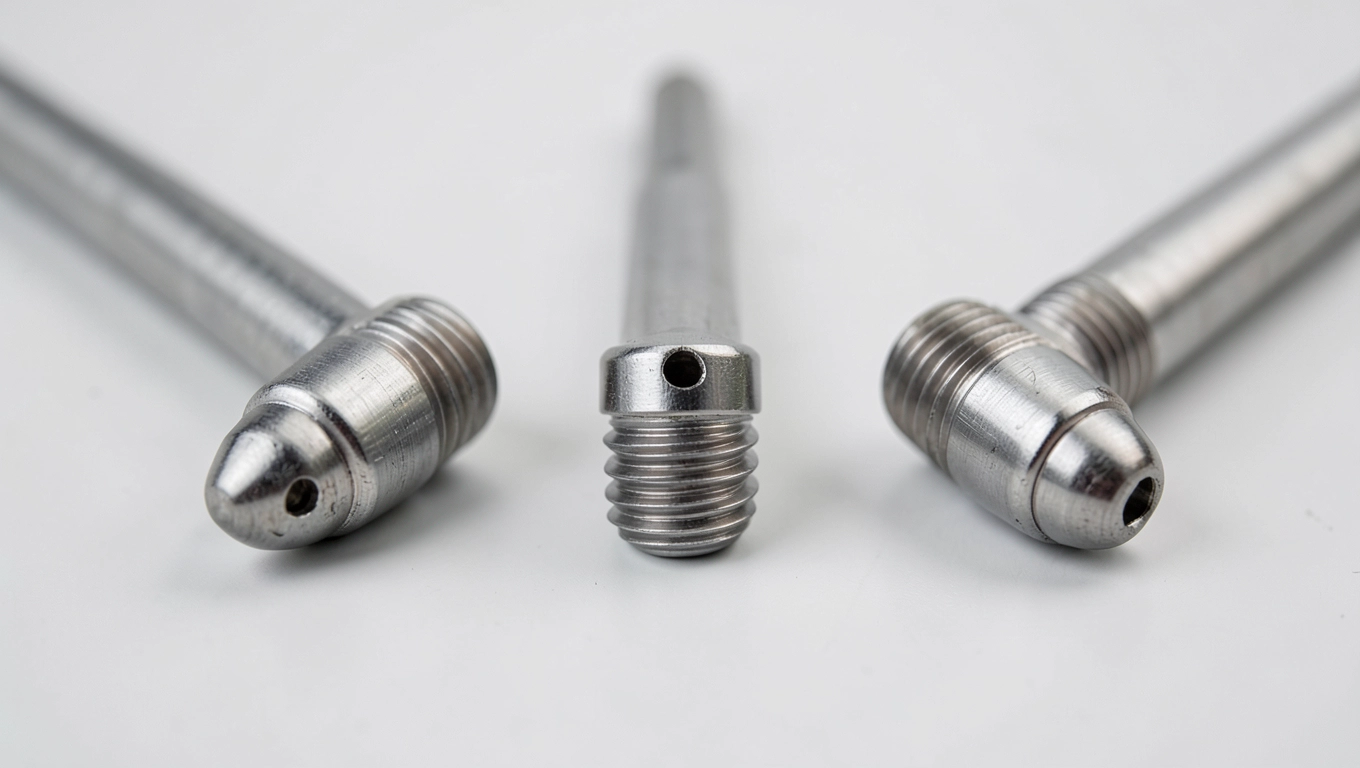

Dobór długości i rozbudowa modułowa

Standardowy moduł uziomu wciskany ma długość 1,5 metra, choć na rynku spotyka się też odcinki 1 m i 2 m. Łączenie modułów odbywa się przez gwint stożkowy lub gwint prosty M20 z otworem na wkręt zaciskowy. Każde kolejne 1,5 m obniża rezystancję uziomu średnio o 30-40% w jednorodnym gruncie, przy czym efekt maleje wraz z głębokością, bo rezystywność warstw rośnie lub spada w zależności od poziomu wody gruntowej.

Przy doborze długości pomaga prosta zasada kciuka: dla domu jednorodzinnego w gruncie gliniastym wystarczą najczęściej dwa moduły, czyli 3 metry. W piasku suchym trzeba liczyć trzy do czterech modułów, a na terenie skalistym często lepiej sprawdza się uziom poziomy (bednarka) niż walka z oporem gruntu. Decyzja o rozbudowie powinna zapaść po pierwszym pomiarze, nie przed montażem.

Modułowość uziomu wciskany daje jeszcze jedną korzyść. Gdy po kilku latach rezystancja uziomu wzrośnie na skutek zmiany poziomu wód gruntowych lub korozji, można bez kucia fundamentu dokręcić kolejny segment i ponownie zmierzyć rezystancję. Wymiana całego uziomu na stałe zabetonowanego wymaga kopania i rozbierania instalacji, co przy module wciskanym odpada.

Najczęstsze błędy przy samodzielnym montażu

Pierwszy błąd to rezygnacja z pomiaru rezystancji gruntu i montaż uziomu na oko. Efektem bywa uziom o rezystancji 50 Ω, który formalnie spełnia wymóg normy dla obiektów niskiego ryzyka, ale nie chroni niczego. Drugi to wbijanie pręta zbyt blisko ściany fundamentowej, poniżej 1 metra. W takiej odległości piorun może ominąć uziom i skierować ładunek przez fundament do wnętrza domu.

Trzeci błąd to łączenie stali ocynkowanej z miedzią w obrębie jednej instalacji bez przekładek bimetalicznych. Już po dwóch sezonach w wilgotnym gruncie różnica potencjałów wytworzy ogniwo galwaniczne i zacznie zjadać słabszy materiał. Czwarty to brak zabezpieczenia połączenia gwintowego taśmą lub masą antykorozyjną, co przy agresywnym gruncie kończy się utlenieniem styku i nagłym wzrostem rezystancji.

Piąty błąd polega na prowadzeniu zwodu i uziomu w bezpośrednim sąsiedztwie instalacji odgromowej anteny satelitarnej lub masztu telewizyjnego bez zachowania odstępu izolacyjnego. W praktyce oznacza to ryzyko przeskoku iskry przy bliskim wyładowaniu i uszkodzenie sprzętu RTV, którego nikt nie powiązał z piorunochronem.

Konserwacja i pomiary okresowe

Uziom pracuje pod ziemią, w wilgoci, w zmiennych temperaturach. Nawet najlepsza stal po dekadzie kontaktu z agresywnym gruntem zaczyna tracić powłokę ochronną. Norma PN-EN 62305-3 oraz polskie przepisy BHP nakładają obowiązek okresowej kontroli instalacji odgromowej, a jej częścią jest właśnie pomiar rezystancji uziomu.

W obiektach standardowych pomiar wykonuje się raz w roku, najlepiej przed sezonem burzowym, czyli w kwietniu lub maju. W budynkach z materiałami łatwopalnymi lub w środowiskach agresywnych chemicznie pomiary powtarza się co 6 miesięcy. Wynik poniżej 10 Ω uznaje się za poprawny dla typowej instalacji piorunochronowej. W obiektach z elektroniką wrażliwą lub stacjach bazowych wartość docelowa bywa niższa, rzędu 2-5 Ω.

Oprócz pomiaru rezystancji wizualnie sprawdza się stan połączeń nadziemnych: zaciski, śruby, bednarkę, linkę. Korozja powierzchniowa, pęknięcia, utlenione styki obniżają niezawodność całego toru odpływowego. Dokumentacja pomiarowa powinna zawierać datę, warunki pogodowe, użyty przyrząd i wynik w omach; bez niej kolejny elektryk nie odróżni stabilnej instalacji od takiej, która właśnie zaczyna szwankować.

Dobór osprzętu towarzyszącego

Sam uziom nie działa w próżni. Potrzebuje zwodu na dachu, przewodu odprowadzającego wzdłuż ściany, złączy, bednarki i narzędzia montażowego. Bednarka ocynkowana o przekroju 25x4 mm służy do poziomego połączenia uziomu ze złączem i dalej ze zwodem. Linka aluminiowa o przekroju 50 mm² wybierana jest w systemach z przewodami aluminiowymi, bo łączenie aluminium z miedzią wymaga przekładek.

Do wbijania uziomu nie wystarczy zwykły młot. Bijak SDS-max z adapterem do prętów gwintowanych pozwala wbić moduł bez odkształcania końcówki i bez ryzyka pęknięcia gwintu. Zwykły młotek udarowy też da radę, lecz przy dłuższych modułach czas montażu rośnie wielokrotnie. Profesjonalny młot wyburzeniowy z energią udaru 15-20 J wbija moduł 1,5 m w gliniastą ziemię w mniej niż dwie minuty.

Warto mieć pod ręką zestaw złączy: krzyżowe do połączenia bednarki ze zwodem, płaskie do połączenia linki aluminiowej z uziomem oraz dwupłytkowe do połączenia modułów uziomu z bednarką. Każde z tych złączy powinno mieć deklarację zgodności z PN-EN 62561-1, bo tylko wtedy prąd wyładowania przejdzie przez styk bez iskrzenia i nadmiernego nagrzewania.

Na koniec zostaje prosta decyzja inwestorska. Wariant z ocynkowanej stali w gruncie gliniastym i piaszczystym to najczęstszy wybór w polskich warunkach, moduł po 37,00 PLN netto, żywotność dwóch dekad i kompatybilność z większością systemów odgromowych. Wariant miedziowany po 57,80 PLN netto wybierają inwestorzy w terenach agresywnych, nadmorskich i tam, gdzie liczy się brak wymiany przez pokolenie. Niezależnie od wyboru, modułowa budowa uziomu pozwala dostosować długość do gruntu i dojść do rezystancji, która faktycznie chroni, a nie tylko wygląda dobrze w dokumentacji.

Źródła danych i norm: PN-EN 62305-3 (ochrona odgromowa), PN-EN 62561-1 i PN-EN 62561-2 (elementy systemu uziemiającego), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl). Dane cenowe i katalogowe na podstawie informacji producentów modułów uziomowych dostępnych w polskiej dystrybucji.
