Schemat instalacji wody użytkowej krok po kroku

Z czego składa się instalacja CWU i ile kosztuje w 2026 roku

Ciepła woda w kranie to wynik precyzyjnego ciągu elementów, w którym każdy pełni jedną, ściśle określoną funkcję. Bojler z grzałką to zaledwie serce układu bez naczynia przeponowego, zaworu bezpieczeństwa czy reduktora ciśnienia cały obieg szybko staje się drogi w naprawie albo niebezpieczny dla użytkownika. Dlatego w 2026 roku realny koszt materiałów do prostej, w pełni bezpiecznej instalacji CWU w domu jednorodzinnym oscyluje między 1800 a 3200 zł netto, w zależności od pojemności zasobnika i jakości armatury.

• Z czego składa się instalacja CWU i ile kosztuje w 2026 roku
• Jak podłączyć bojler krok po kroku bez błędów
• Dobór bojlera, naczynia przeponowego i zaworu trójdrogowego

Tyle wystarczy, by zamknąć wszystko, co wymaga norma PN-92/B-01706 oraz Warunki Techniczne, jakim powinny odpowiadać budynki. Co ważne ceny dotyczą rynku hurtowego i sklepów instalacyjnych online w pierwszym kwartale 2026 roku, więc osoba planująca montaż jesienią może założyć lekką korektę w górę.

Każdy z tych elementów pracuje w układzie hydraulicznym pod stałym ciśnieniem roboczym 3-6 bar, dlatego oszczędzanie na armaturze zwrotnej oznacza w praktyce wymianę całego bojlera po pierwszej poważnej awarii.

Koszt robocizny instalatora z uprawnieniami SEP to dodatkowe 800-1400 zł, łącznie z uruchomieniem i próbą ciśnieniową. W domach, gdzie instalacja idzie od zera w stanie surowym, czas montażu to zazwyczaj jeden dzień roboczy. W gotowym budynku z kuciem bruzd dwa do trzech.

Zwrot z inwestycji przy bojlerze dwupłaszczowym podłączonym do kotła węglowego lub gazowego to 3-5 lat, przy prądzie nawet 8 lat, o czym decyduje cena kilowatogodziny w taryfie G11 lub G12. To drugi najważniejszy czynnik pojemności zasobnika.

Co składa się na realny koszt eksploatacji

Rodzina czteroosobowa zużywa średnio 120-160 litrów ciepłej wody dziennie. Podgrzanie 100 litrów od 10°C do 55°C to zużycie około 5,5 kWh. Przy taryfie G12 (nocnej) koszt jednego cyklu grzania wynosi 3,5-4,2 zł. Mnożąc przez 365 dni, roczny koszt samej energii do podgrzewania oscyluje między 1300 a 1550 zł. To wartość wyjściowa, od której liczy się ewentualną oszczędność po przejściu z przepływowego podgrzewacza na bojler dwupłaszczowy.

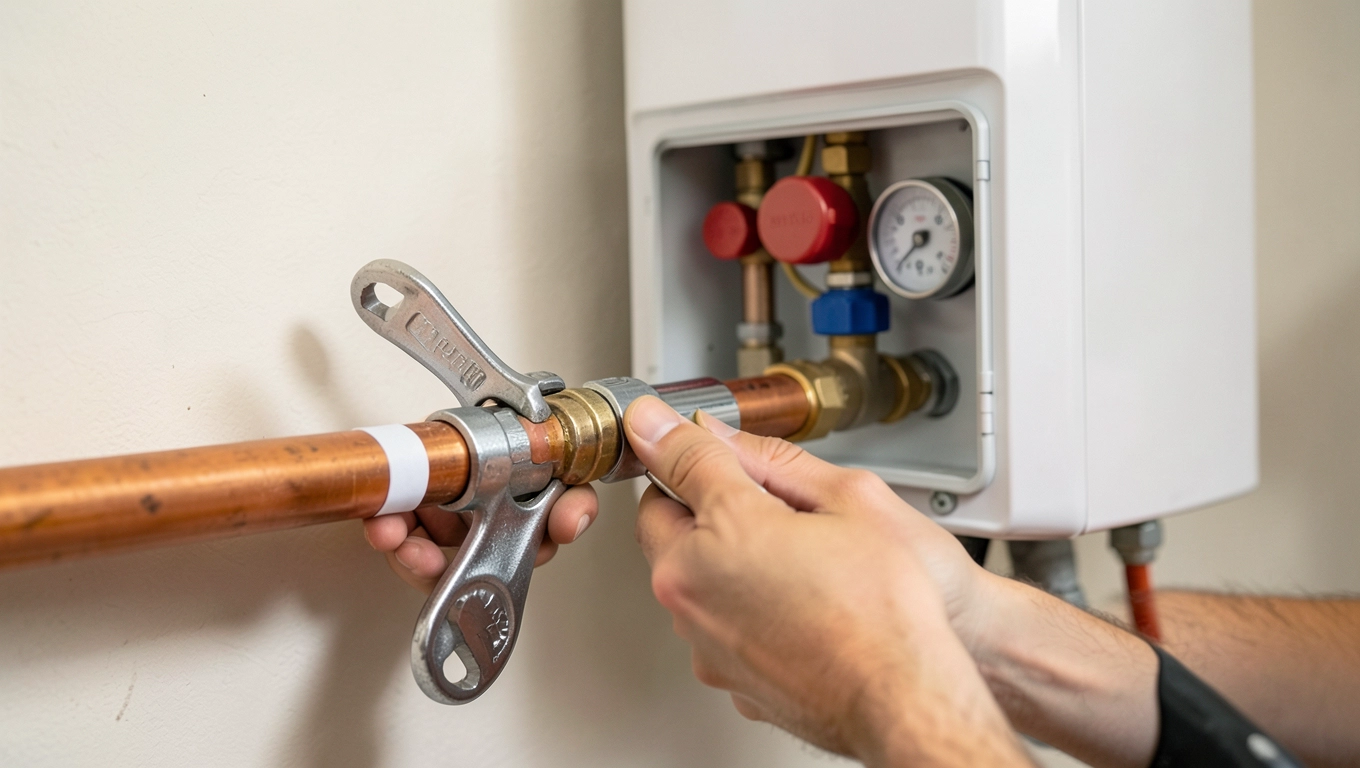

Jak podłączyć bojler krok po kroku bez błędów

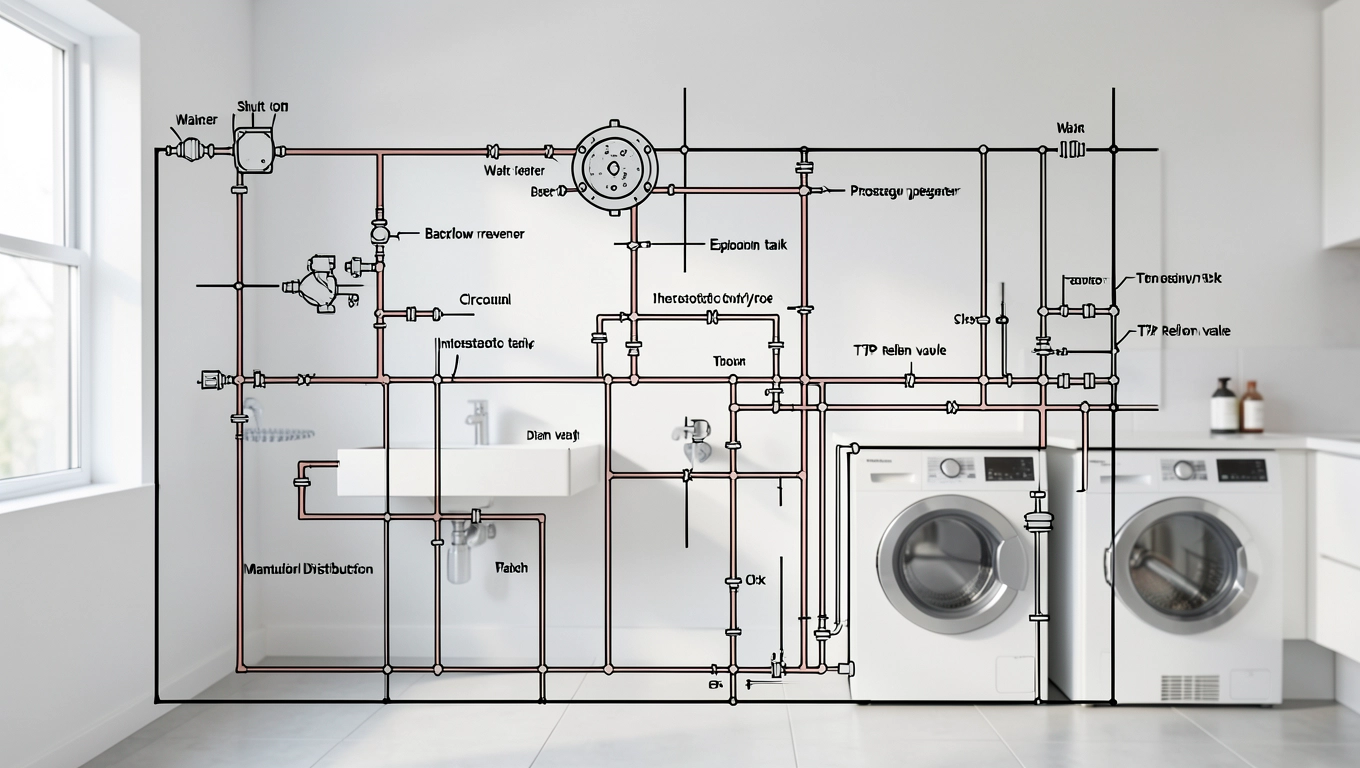

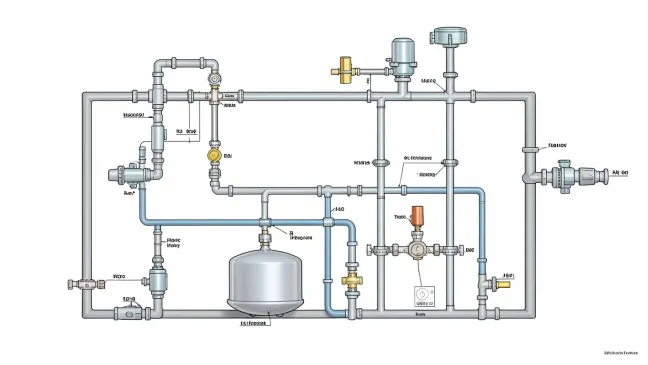

Schemat instalacji wody użytkowej zaczyna się zawsze od wodomierza, a kończy na punktach poboru. W domu jednorodzinnym najczęściej wybiera się układ trójnikowy z rozdziałem na piętro i parter. Klucz do poprawnego montażu leży w kolejności elementów, nie w ich ilości dodatkowa armatura bez przemyślanego ciągu tylko komplikuje serwis.

Pierwszy krok to odcięcie zaworem kulowym dopływu wody z sieci i zamontowanie filtra siatkowego o gęstości 200 µm. Filtr zatrzymuje piasek i rdzawe zanieczyszczenia, które inaczej w ciągu dwóch lat zatkają wężownicę bojlera. Za filtrem instaluje się wodomierz, a za nim reduktor ciśnienia z manometrem, ustawiony na 3 bar w instalacji domowej.

Drugi krok to pion wody zimnej prowadzący do kuchni, łazienki na parterze i spłuczki. Od tego pionu odchodzi gałąź do bojlera, wyposażona w zawór kulowy odcinający oraz grupę bezpieczeństwa. Grupa bezpieczeństwa bojlera to zespół trzech elementów w jednym korpusie: zaworu zwrotnego, zaworu bezpieczeństwa otwierającego się przy 6 bar oraz manometru. Bez niej gwarancja producenta zasobnika jest nieważna tak traktuje to zarówno Ermet, jak i Galmet czy Cimm.

Trzeci krok to naczynie przeponowe. Dobiera się je na podstawie pojemności bojlera: dla zasobnika 100 l wystarczy naczynie 8-12 l, dla 120 l 12-18 l. Zasada działania jest prosta woda podgrzana zwiększa objętość o około 3%, a to zwiększenie musi gdzieś się podziać. Bez naczynia ciśnienie w zamkniętym układzie rośnie do wartości, przy której zawór bezpieczeństwa wylewa wodę na podłogę co kilka tygodni.

Najczęstszy błąd wykonawców to montaż naczynia przeponowego po zaworze zwrotnym w kierunku instalacji w takiej konfiguracji nie kompensuje ono wzrostu objętości, lecz wyrównuje wahania w sieci wodociągowej. Prawidłowe miejsce to między zaworem odcinającym a bojlerem, przed grupą bezpieczeństwa.

Czwarty krok to wyjście ciepłej wody z bojlera i zawór trójdrogowy termostatyczny. Ten ostatni mieszka wodę z zasobnika (55-80°C) z zimną do stałej temperatury 45-55°C na wyjściu do baterii. Nastawa odbywa się pokrętłem z podziałką: skala 1 odpowiada mniej więcej 35°C, skala 5 to 55°C. To kluczowy element bezpieczeństwa bez niego w punktach poboru leci woda grożąca poparzeniem przy pierwszym otwarciu po dłuższej przerwie.

Piąty krok to pion ciepłej wody do wszystkich punktów poboru, z izolacją termiczną rur (otulina kauczukowa 13 mm). Bez izolacji cykl grzania wydłuża się o 20-30%, bo rura traci ciepło do otoczenia zanim woda dotrze do kranu. Koszt otuliny to około 4-6 zł za metr bieżący, a zwraca się w ciągu roku eksploatacji.

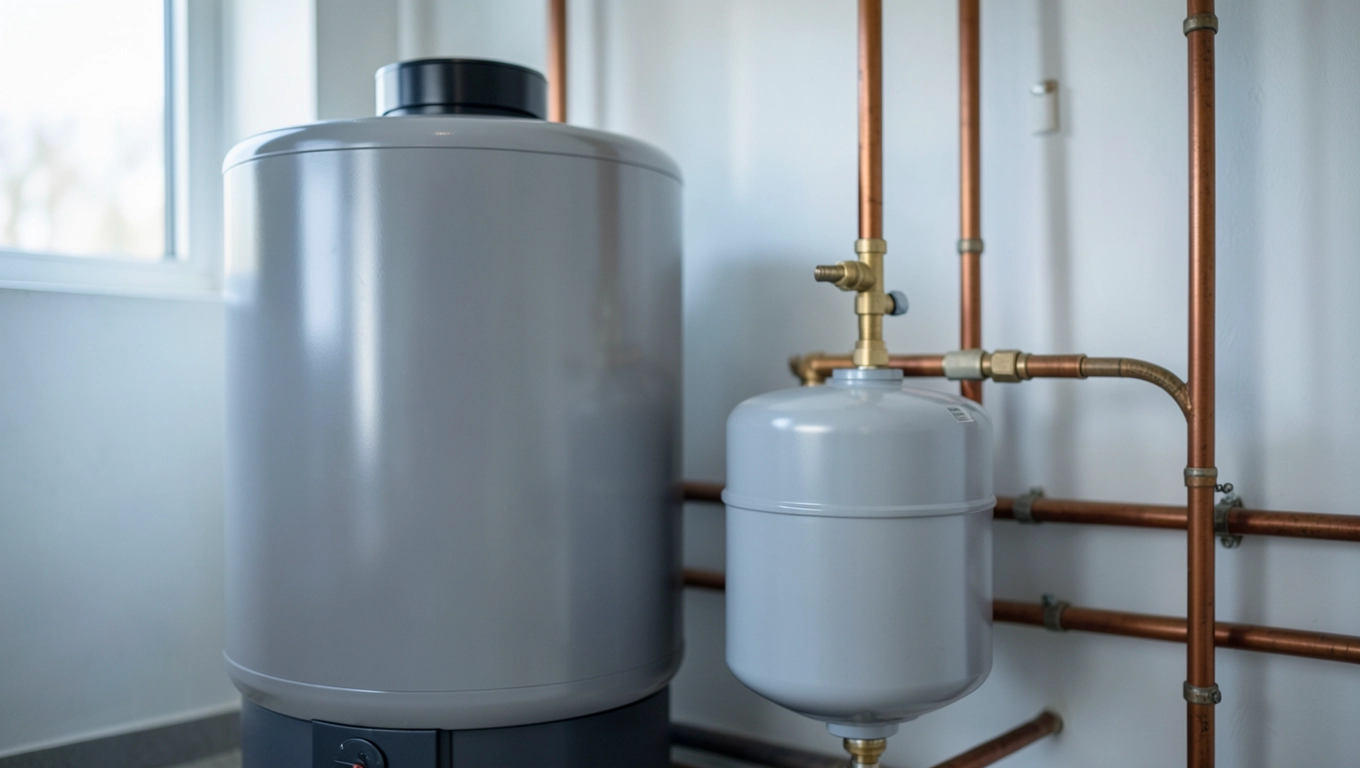

Dobór bojlera, naczynia przeponowego i zaworu trójdrogowego

Logika doboru zaczyna się od pytania o szczytowy pobór, nie od pojemności bojlera. Jeśli dwie osoby biorą prysznic rano w odstępie 15 minut, potrzebny jest zasobnik, który pomieści 80-100 litrów wody o temperaturze komfortowej. Jeśli prysznice rozłożone są w czasie o ponad godzinę, wystarczy mniejsza pojemność, ale większa moc grzałki.

Naczynie przeponowe dobiera się nie do bojlera, lecz do objętości wody w całej instalacji ciepłej wody. Zasada z normy PN-92/B-01706 mówi, że pojemność naczynia powinna wynosić minimum 4% całkowitej pojemności układu. Dla bojlera 120 l z 15 m rur ½" daje to około 10 litrów. W praktyce przyjmuje się naczynie 12 l, bo zapas mieści się w granicach 40 zł różnicy w cenie.

Zawór trójdrogowy termostatyczny to jeden z elementów, który najczęściej pomija się w budżetowych instalacjach. Tymczasem jego rola jest podwójna: po pierwsze chroni przed poparzeniem, po drugie obniża zużycie ciepłej wody, bo nie trzeba czekać aż z kranu popłynie chłodna mieszanka. Nastawienie 50°C na wyjściu to kompromis między komfortem a stratami ciepła przy 60°C straty rosną o około 15%, a komfort niewiele się zmienia.

Wybierając zawór, warto sprawdzić, czy ma atest PZH i deklarowaną klasę temperaturową pracy. Tanie zawory z nieoznakowanych źródeł po dwóch latach zaczynają przepuszczać wodę zimną do obiegu gorącego, co objawia się nagłym skokiem temperatury pod prysznicem.

Kiedy nie sprawdzi się bojler dwupłaszczowy

W mieszkaniu z ograniczonym miejscem na zasobnik lepszy będzie podgrzewacz przepływowy o mocy 18-24 kW. W domu z pompą ciepła CWU bardziej efektywny okaże się zasobnik z jedną dużą wężownicą o powierzchni wymiany 2,5 m², bo pompa ciepła wymaga niskiej temperatury zasilania (35-45°C). Bojler dwupłaszczowy jest zoptymalizowany pod klasyczne źródła ciepła: kocioł węglowy, gazowy, pelletowy.

Najczęstsze błędy montażowe, które kosztują tysiące

Pomijanie naczynia przeponowego to błąd nr jeden. Drugi to montaż zaworu bezpieczeństwa bez manometru wtedy nie wiadomo, przy jakim ciśnieniu zawór się otworzy. Trzeci to brak izolacji na rurach ciepłej wody w stropie międzykondygnacyjnym, gdzie rury chłodzą najszybciej. Czwarty to podłączenie bojlera do instalacji bez zaworu zwrotnego, co w przypadku awarii sieci wodociągowej powoduje cofanie się wody gorącej do wodociągu i skażenie całej sieci osiedlowej.

Piąty, najbardziej zdradliwy błąd to brak okresowego sprawdzania anody magnezowej w bojlerze. Anoda zużywa się w tempie 1-2 cm rocznie i po trzech latach jest w połowie zjedzona. Bez niej woda koroduje stalowy płaszcz zasobnika od wewnątrz, a wymiana bojlera po pięciu latach zamiast piętnastu to koszt rzędu 1500-2000 zł. Raz w roku wystarczy wykręcić anodę i zmierzyć średnicę jeśli spadła poniżej 10 mm, wymienić.

Przy rocznym przeglądzie warto też odpowietrzyć naczynie przeponowe, sprawdzić ciśnienie wstępne (zwykle 1,5-2 bar) i przepłukać filtr siatkowy. Te cztery czynności zajmują godzinę i kosztują zero, a wydłużają życie instalacji o lata.

Checklista zakupowa przed montażem

• Zawór kulowy ¾" 2 sztuki (na wejściu zimnej i na wyjściu ciepłej wody bojlera)
• Reduktor ciśnienia z manometrem 1 sztuka
• Filtr siatkowy 200 µm 1 sztuka
• Zawór zwrotny antyskażeniowy 1 sztuka
• Grupa bezpieczeństwa do bojlera 1 sztuka
• Naczynie przeponowe 12 l (dla bojlera 100-120 l) 1 sztuka
• Zawór trójdrogowy termostatyczny nastawiany 35-60°C 1 sztuka
• Bojler pionowy dwupłaszczowy 100-120 l 1 sztuka
• Otulina kauczukowa 13 mm tyle, ile metrów rur ciepłej wody

Przed uruchomieniem instalacji wykonawca powinien przeprowadzić próbę ciśnieniową 6 bar przez 30 minut i sporządzić protokół. Bez tego dokumentu ubezpieczyciel może odmówić wypłaty odszkodowania w razie zalania.

Źródła: norma PN-92/B-01706 (Instalacje wodociągowe. Wymagania w projektowaniu), Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), katalogi techniczne producentów zasobników (Ermet, Galmet, Cimm), dane cenowe ze sklepów instalacyjnych online I kwartał 2026.
