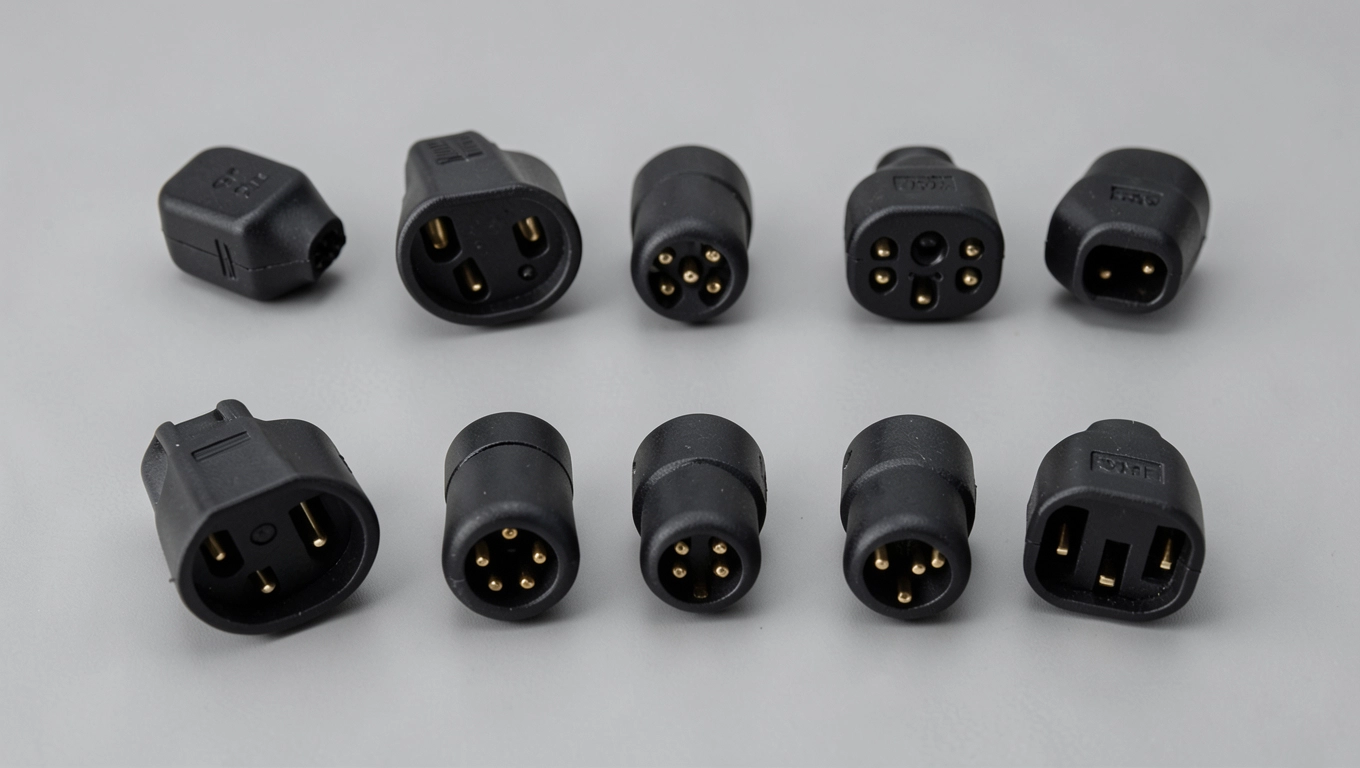

Jaka wtyczka do ładowania auta elektrycznego? Rodzaje i standardy

Wtyczka nie pasuje do gniazda, a Ty stoisz przy publicznej stacji z rosnącą irytacją. Przyczyna jest prozaiczna: w Europie funkcjonują dwa różne standardy złączy AC, a auta importowane z Azji lub USA potrafią jeszcze namieszać. Dobra wiadomość jest taka, że po przeczytaniu tego tekstu rozpoznasz każdy typ wtyczki w trzy sekundy, policzysz czas ładowania na podstawie mocy wallboxa i dobierzesz kabel bez pomyłki. Zaczynamy od fizyki, bo bez niej cała reszta wygląda jak czarna magia.

• Prąd z gniazdka, prostownik w aucie krótki kurs fizyki
• Typ 2 (Mennekes) europejski standard ładowania AC
• Typ 1 (SAE J1772) kiedy jeszcze się z nim spotkasz
• Jak dobrać kabel do ładowania i nie przepłacić
• Moc, fazy, napięcie bezboleśnie wyjaśnione
• Typowe błędy użytkowników przy ładowaniu AC
• Jak rozpoznać typ gniazda w swoim aucie

Prąd z gniazdka, prostownik w aucie krótki kurs fizyki

Ładowanie prądem przemiennym (AC) działa zupełnie inaczej niż to, co znasz z telefonu. Prąd z domowego gniazdka (230 V, jedna faza) albo z sieci trójfazowej (400 V) trafia kablem do auta, gdzie dopiero wbudowany prostownik zamienia go na prąd stały (DC) i wtłacza do baterii. Prostownik ma jednak swoją moc maksymalną i to ona ustala górny sufit, niezależnie od tego, jak mocny wallbox podłączysz.

Analogia jest prosta: AC to woda płynąca z kranu pod normalnym ciśnieniem, którą musisz nabrać do wiadra. DC to woda wtłoczona wężem strażackim, pod ciśnieniem, prosto do zbiornika. Wallbox przy AC to kran z większym ciśnieniem (do 22 kW), ale wiadro i tak napełnia się według pojemności prostownika w aucie.

Moc, jaką oddaje stacja AC, wynika z prostego mnożenia: napięcie razy natężenie razy liczba faz. Gniazdko domowe daje 230 V × 10 A = 2,3 kW, co w praktyce oznacza blisko dobę czekania na pełną baterię 60 kWh. Wallbox jednofazowy 32 A podnosi moc do 7,4 kW, a trójfazowy 16 A skacze do 11 kW. Wariant 32 A na trzech fazach osiąga 22 kW, ale tylko w samochodach z prostownikiem o takiej wydajności.

Stacje AC od garażu po autostradę

Stacje ładowania AC dzielą się na trzy kategorie, różniące się mocą i miejscem montażu. Pierwsza to zwykłe domowe gniazdko 230 V, ograniczone do 2,3 kW i traktowane jako awaryjne, nie codzienne rozwiązanie. Druga to wallbox montowany na ścianie garażu, o mocy od 3,7 kW do 22 kW, sterujący procesem ładowania przez sygnał CP w kablu. Trzecia to publiczna stacja AC, spotykana przy galeriach i biurach, najczęściej 11 kW lub 22 kW, z wbudowanym kablem lub gniazdem Typu 2.

Te liczby dotyczą baterii 60 kWh, ale proporcje działają tak samo dla każdej pojemności. Wystarczy podzielić pojemność przez moc stacji, by uzyskać orientacyjny czas do pełna. Pamiętaj, że ostatnie 20% baterii ładuje się wolniej, więc w praktyce trzeba doliczyć margines.

Typ 2 (Mennekes) europejski standard ładowania AC

Złącze Typu 2, opisane normą IEC 62196-2, to dziś domyślny standard na Starym Kontynencie. Od 2014 roku Unia Europejska wymaga, by każda publiczna stacja AC w nowych instalacjach oferowała właśnie ten typ gniazda lub kabla. Siódemka bolców, charakterystyczny płaski kształt i automatyczna zastawka na gnieździe auta sprawiają, że nie pomylisz go z niczym innym.

Siedem styków pełni ściśle określone role. Trzy z nich (L1, L2, L3) niosą prąd w instalacji trójfazowej, jeden (N) to przewód neutralny, a PE to uziemienie ochronne. Dwa ostatnie, PP i CP, sterują całym procesem: PP (proximity pilot) informuje auto o maksymalnym prądzie kabla, a CP (control pilot) to linia komunikacji między autem a stacją, weryfikująca poprawność połączenia i zezwalająca na przepływ prądu dopiero po zamknięciu obwodu.

Maksymalna moc w Typie 2 zależy od tego, czy korzystasz z jednej, czy trzech faz. Wariant jednofazowy dochodzi do 7,4 kW (230 V × 32 A), a trójfazowy sięga 22 kW (400 V × 32 A). Publiczne stacje potrafią jednak dostarczyć nawet 43 kW (400 V × 63 A), choć wciąż mówimy o prądzie przemiennym, więc baterię zasila wbudowany prostownik auta.

Ryglowanie elektromagnetyczne dlaczego kabel trzyma się sam

Złącze Typu 2 posiada mechanizm blokady aktywowanej elektromagnesem w aucie. W momencie, gdy sterownik CP potwierdzi poprawne połączenie i rozpocznie ładowanie, elektromagnes w pojeździe zaciska trzpień w gnieździe kabla, uniemożliwiając wyciągnięcie wtyczki. Odryglowanie następuje dopiero po zakończeniu sesji, z opóźnieniem 2-5 sekund na bezpieczne rozładowanie kondensatorów w układzie.

To rozwiązanie chroni przed kradzieżą kabla, ale zdarza się, że kierowca ciągnie wtyczkę przed odblokowaniem. Efekt to albo komunikat błędu, albo blokada mechaniczna wymagająca ponownego zamknięcia i otwarcia auta. Cierpliwość popłaca, szczególnie zimą, gdy zamek może działać wolniej.

Warto też wiedzieć, że Typ 2 jest kompatybilny wstecz z systemem CCS2 (Combined Charging System), używanym do szybkiego ładowania DC. Dwa duże piny DC są dokładane pod spodem złącza, tworząc jeden blok. Auto z gniazdem CCS2 obsłuży zarówno kabel AC Typ 2, jak i kombajnowany CCS2, bez żadnych przejściówek.

Typ 1 (SAE J1772) kiedy jeszcze się z nim spotkasz

Złącze Typu 1 powstało w Ameryce Północnej i opisuje je norma SAE J1772. Pięć styków, okrągła obudowa, brak zastawki i brak ryglowania to najważniejsze różnice względem europejskiego konkurenta. W Europie złącze to odchodzi do lamusa, ale na rynku wtórnym wciąż krąży sporo aut, głównie z pierwszej połowy dekady.

Pięć pinów to: dwa duże (L1 i N) do przesyłu prądu, jeden uziemiający (PE) i dwa małe, sterujące. Maksymalna moc wynosi 7,4 kW (230 V × 32 A), ale ograniczenie jednofazowe oznacza, że trzy fazy nie wchodzą w grę. Auto z Typem 1 nigdy nie skorzysta z wallboxa trójfazowego pełną mocą, nawet jeśli samochód ma prostownik na 22 kW.

Największą wadą jest brak ryglowania. Wtyczkę można wyciągnąć w trakcie ładowania, co w przypadku publicznej stacji teoretycznie pozwala na kradzież energii, ale system CP i tak odcina prąd w momencie rozłączenia. Brak blokady to raczej kwestia wygody i bezpieczeństwa w ekstremalnych warunkach.

Jakie auta miały Typ 1 i co z nimi teraz

W Europie Typ 1 pojawił się głównie w autach importowanych z Japonii lub USA. Nissan Leaf do 2017 roku miał gniazdo Typu 1, od 2018 przeszedł na Typ 2. Mitsubishi Outlander PHEV pierwszej generacji również korzystał z tego standardu. Renault Kangoo Z.E. i wczesne wersje Zoe miały gniazdo Typu 1, zanim producent przesiadł się na europejski standard.

Lista aktualnie produkowanych modeli z Typem 1 jest praktycznie pusta. Jeśli kupujesz auto używane, a widzisz okrągłe gniazdo bez zastawki, masz do czynienia ze starszym rocznikiem. W takim przypadku potrzebujesz kabla adapterowego Typ 2 → Typ 1, który kosztuje od 400 do 900 zł w zależności od długości i jakości wykonania.

Używane auto z Typem 1 nie jest problemem, o ile masz świadomość ograniczeń. Ładowanie będzie zawsze jednofazowe i wolniejsze niż w nowoczesnym europejskim odpowiedniku.

Jak dobrać kabel do ładowania i nie przepłacić

Kabel to element eksploatacyjny, który kupujesz raz na kilka lat, więc warto wybrać mądrze. Najważniejsza zasada: kabel musi pasować do gniazda w aucie i do gniazda w stacji lub wallboxie. W Europie kable do ładowania AC mają złącze Typu 2 po stronie stacji, a po stronie auta albo Typ 2, albo Typ 1 (w starszych importach).

Długość kabla wpływa na wygodę, ale też na cenę i wagę. Pięć metrów wystarczy przy typowym wallboxie garażowym, gdzie auto staje blisko ściany. Siedem metrów daje większą swobodę parkowania, ale kabel waży wtedy około 3 kg i trudniej go zwinąć. Dłuższe kable, 10-metrowe, są rzadko spotykane w ofertach, bo mało który producent je oferuje.

Przekrój żył wpływa na temperaturę kabla pod obciążeniem. Kabel 6 mm² jest grubszy i cięższy, ale bezpiecznie przenosi 32 A bez nadmiernego nagrzewania. Kabel 2,5 mm² jest lżejszy i tańszy, ale ogranicza prąd do 16 A. Producenci aut i stacji kierują się tą zasadą: jeśli ładowarka obsługuje 32 A, kabel musi mieć odpowiedni przekrój, inaczej styki się przegrzewają.

Checklista przed zakupem kabla

• Typ gniazda w aucie (Typ 2 lub Typ 1)
• Moc maksymalna prostownika w aucie (6,6 kW, 11 kW, 22 kW)
• Moc wallboxa lub stacji, do której podłączasz (16 A lub 32 A)
• Długość kabla dopasowana do miejsca parkowania
• Stopień ochrony IP minimum 54, najlepiej IP65
• Certyfikat CE i zgodność z normą EN 62196
• Odporność na zginanie i UV, jeśli kabel leży na zewnątrz

Kupno kabla 32 A do auta ładującego 16 A to zmarnowane pieniądze. Prostownik auta i tak nie pobierze więcej niż 16 A, a kabel będzie cięższy i droższy. Z drugiej strony kabel 16 A w aucie z prostownikiem 32 A ograniczy moc ładowania do połowy możliwości wallboxa, więc warto znać specyfikację swojego pojazdu przed zakupem.

Ładowanie z przedłużacza domowego jest zabronione przez większość producentów samochodów. Przewód nie jest przystosowany do ciągłego obciążenia 16 A przez kilka godzin. Ryzyko przegrzania i pożaru jest realne.

Tryby ładowania Mode 2 i Mode 3

Mode 2 to ładowanie z domowego gniazdka lub przez kabel z kontrolką (IC-CPD). W kablu wbudowany jest moduł komunikacyjny, który negocjuje parametry z autem i odcina prąd w razie problemów. Mode 3 oznacza ładowanie z wallboxa lub publicznej stacji, gdzie komunikacja biegnie między autem a stacją przez piny CP i PP w kablu lub w gnieździe.

Różnica praktyczna jest taka: Mode 2 działa wszędzie, gdzie jest gniazdko, ale z mocą ograniczoną do 10-16 A i dłuższym czasem ładowania. Mode 3 wymaga wallboxa lub stacji, ale daje pełną moc (do 22 kW) i szybsze ładowanie. W domu Mode 3 to standard, Mode 2 to awaryjne uzupełnienie.

Moc, fazy, napięcie bezboleśnie wyjaśnione

Moc w obwodzie trójfazowym liczy się inaczej niż w jednofazowym. W gniazdku 230 V z natężeniem 16 A dostajesz 3,7 kW. To samo gniazdko przy 32 A daje 7,4 kW. Trzy fazy przy 230 V każda i 16 A dają 230 × 16 × 3 = 11 kW, a przy 32 A na fazie skaczą do 22 kW.

Nie każde auto obsługuje trzy fazy. Renault Zoe ma wbudowany prostownik 22 kW, więc potrafi wycisnąć pełnię z wallboxa trójfazowego. Nissan Leaf do 2018 roku miał prostownik jednofazowy 6,6 kW, co oznacza, że podłączenie go do stacji 22 kW dawało maksymalnie 6,6 kW. Właściciel Audi e-tron z prostownikiem 11 kW podłączony do wallboxa 22 kW zobaczy dokładnie 11 kW, bo tyle jego auto przyjmie.

Tę asymetrię warto znać przed zakupem wallboxa. Jeśli auto obsługuje 11 kW, a w domu masz instalację trójfazową, wallbox 11 kW wystarczy. Wallbox 22 kW kosztuje więcej i wymaga mocniejszego przyłącza, ale jeśli prostownik auta i tak nie przyjmie więcej, dopłacisz za możliwość, z której nie skorzystasz.

Co musisz mieć w domu, żeby ładować 11 lub 22 kW

Wallbox 11 kW wymaga instalacji trójfazowej i zabezpieczenia różnicowoprądowego typu A lub B. Większość nowoczesnych domów w Polsce ma trzy fazy, ale starsze budynki często mają tylko jedną. Wallbox 22 kW wymaga dodatkowo zgłoszenia do operatora sieci dystrybucyjnej, bo przekracza moc przyłączeniową typowego gospodarstwa domowego.

Procedura zgłoszeniowa różni się między operatorami, ale zwykle trwa od dwóch do sześciu tygodni i wymaga przedstawienia schematu instalacji oraz danych technicznych wallboxa. Bez zgłoszenia ryzykujesz przeciążenie przyłącza i problemy z dostawcą energii. Instalator EV, którego wynajmiesz, powinien załatwić formalności za Ciebie.

Brak uziemienia w domowej instalacji sprawi, że wallbox odmówi pracy. Auta i stacje wymagają sprawnego PE, bo bez niego nie zamknie się obwód bezpieczeństwa CP. Przed montażem wallboxa warto zlecić pomiary elektryczne, szczególnie w starszych domach.

Typowe błędy użytkowników przy ładowaniu AC

Siłowanie wtyczki po zakończeniu ładowania to numer jeden. System CP wysyła sygnał odryglowania dopiero po 2-5 sekundach od zakończenia sesji, a rygiel zwalnia się w aucie, nie w kablu. Ciągnięcie wcześniej kończy się komunikatem błędu albo fizycznym oporem, który łatwo zinterpretować jako zacięcie. Rozwiązanie: odczekaj chwilę, potem ciągnij płynnym ruchem.

Kupno kabla 32 A do auta ładującego 16 A to drugi najczęstszy błąd. Kabel jest droższy, cięższy i niepotrzebny, bo i tak ograniczy Cię prostownik auta. Jeśli Twoje auto ma prostownik 16 A, wystarczy kabel 16 A, nawet jeśli wallbox obsługuje 32 A. Producenci kabli sprzedają warianty 16 A i 32 A, a różnica w cenie sięga kilkuset złotych.

Ładowanie z przedłużacza bębnowego to trzeci grzeszny nawyk. Bęben zwijający kabel działa jak grzejnik: prąd płynący przez ciasno zwinięte zwoje nagrzewa izolację, a w skrajnych przypadkach prowadzi do stopienia lub pożaru. Większość producentów aut zabrania takiego ładowania w instrukcji, a ubezpieczyciel może odmówić wypłaty po szkodzie.

Brak uziemienia w domowej instalacji to czwarty problem, często niewidoczny gołym okiem. Stacja AC przed rozpoczęciem ładowania weryfikuje obecność PE przez pin CP. Bez uziemienia proces nie ruszy, a na wyświetlaczu wallboxa pojawi się komunikat o błędzie. Rozwiązanie: pomiar elektryczny przed montażem, a w razie braku PE, dorzucenie dodatkowego uziomu przez elektryka.

Jak rozpoznać typ gniazda w swoim aucie

Lokalizacja gniazda to pierwsza wskazówka. Producenci europejscy umieszczają je zwykle z tyłu auta (prawy lub lewy narożnik) albo z boku nad tylnym kołem. Niektóre marki, jak Tesla, chowają gniazdo w lewym tylnym błotniku za naciśnięciem klapki. Wystarczy obejść auto i poszukać miejsca, w którym normalnie byłby korek wlewu paliwa.

Wizualne różnice są wyraźne. Typ 1 ma okrągłą obudowę bez zastawki, pięć otworów rozmieszczonych symetrycznie, z jednym dużym otworem u dołu. Typ 2 ma płaski kształt z zaokrąglonymi rogami, siedem otworów i automatyczną klapkę, która otwiera się po odblokowaniu auta. Jeśli widzisz klapkę i płaskie gniazdo, to z dużym prawdopodobieństwem Typ 2.

Instrukcja obsługi oraz specyfikacja na stronie producenta rozwieją wątpliwości. W sekcji EV charging lub Ładowanie znajdziesz dokładne oznaczenie: Type 2 (IEC 62196-2) dla europejskich modeli, Type 1 (SAE J1772) dla importów. Warto też sprawdzić naklejkę na wewnętrznej stronie klapki gniazda, gdzie producenci umieszczają symbol i dopuszczalną moc.

Jeśli kupujesz używane auto z przebiegiem lub importujesz z USA, identyfikacja gniazda powinna być pierwszym krokiem przed zakupem kabla. Zdjęcie gniazda otwartego wystarczy, by doświadczony sprzedawca kabli EV potwierdził typ i dobrał odpowiedni wariant.

Sprawdź moc prostownika przed zakupem wallboxa

Specyfikacja auta podaje moc pokładowej ładowarki (onboard charger). Wartość ta, wyrażona w kilowatach, to maksimum, jakie auto przyjmie z AC, niezależnie od mocy wallboxa. Typ 7,4 kW oznacza prostownik jednofazowy, Typ 11 kW trójfazowy, a 22 kW trójfazowy pełnej mocy. Tesla Model 3 Long Range ma prostownik 11 kW, Tesla Model S do 2019 roku miała 22 kW, Nissan Leaf 2018+ ma 6,6 kW.

Znajomość tej wartości pozwala dobrać wallbox do realnych potrzeb, zamiast przepłacać za moc, której auto nie wykorzysta. Właściciel Zoe z prostownikiem 22 kW skorzysta z wallboxa 22 kW w pełni. Właściciel Leaf 2018 z prostownikiem 6,6 kW potrzebuje najwyżej wallboxa 7,4 kW, bo i tak więcej nie przyjmie.

Artykuł oparty na normach: IEC 62196-2 (wtyczki i gniazda AC do pojazdów elektrycznych), EN 61851-1 (system przewodowego ładowania pojazdów elektrycznych), SAE J1772 (standard północnoamerykański), dyrektywa unijna 2014/94/UE w sprawie infrastruktury paliw alternatywnych. Dane techniczne aut zaczerpnięto z kart specyfikacji producentów dostępnych na ich stronach internetowych, w tym: nissan.pl, renault.pl, tesla.com, audi.pl. Artykuł zaktualizowany w styczniu 2026.
