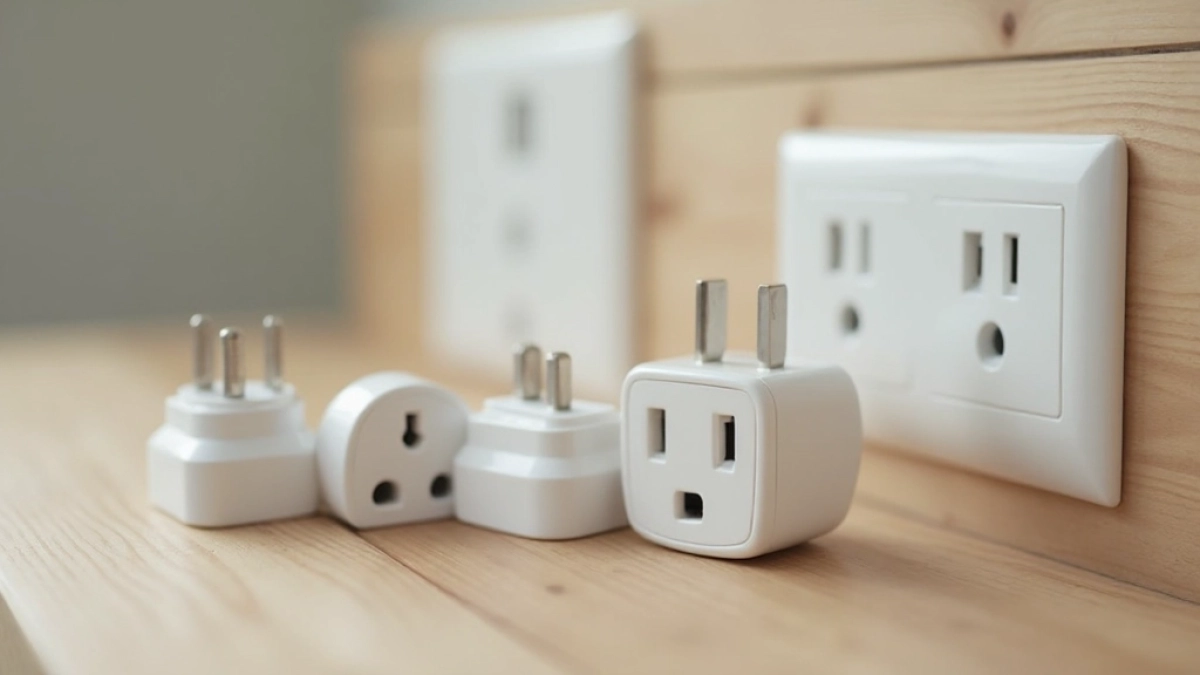

Rodzaje wtyczek elektrycznych – przewodnik, który uratuje Ci sprzęt za granicą

Kupujesz ładowarkę w Nowym Jorku, wtykasz ją w warszawskie gniazdko i… nic. Albo coś, ale nie to, czego oczekujesz: mały pyk, zapach palonego plastiku, koniec sprzętu. Nie chodzi o wadliwy produkt. Chodzi o to, że rodzaje wtyczek elektrycznych na świecie układają się w gąszcz co najmniej piętnastu różnych standardów, a do tego mnożą się napięcia i częstotliwości sieci, o których nikt nie myśli, dopóki coś nie wybuchnie. Po tej lekturze dobierzesz adapter do każdego kontynentu, odróżnisz adapter od konwertera i zrozumiesz, dlaczego Brytyjczyk musi wtykać palce w trzy dziury, a Brazylijczyk w siedem różnych standardów naraz, zależnie od pokoju hotelowego.

• Wtyczki na świecie system liter od A do O
• Gniazdka elektryczne w Europie i w Polsce co masz w ścianie
• Adapter czy konwerter co zabrać w podróż, żeby nie spalić suszarki
• Napięcie 110 V kontra 230 V dlaczego Ameryka razi prądem inaczej
• Bezpieczeństwo bolec, bezpiecznik i stopień ochrony IP
• Praktyczny poradnik podróżnika co spakować
• Najczęstsze pytania o rodzaje wtyczek elektrycznych
• Na co zwrócić uwagę, kupując adapter

Wtyczki na świecie system liter od A do O

Świat podzielił gniazdka mniej więcej według alfabetu zatwierdzonego przez Międzynarodową Komisję Elektrotechniczną. Każda litera opisuje kształt wtyczki, a w praktyce także napięcie, częstotliwość i maksymalny prąd, jakiego można bezpiecznie pobrać z kontaktu. Standard literowy mówi też o tym, czy gniazdko przyjmuje bolec uziemiający, czy go ignoruje.

Litera A to dwa płaskie bolce ustawione równolegle, wymyślone w Ameryce Północnej na początku XX wieku. Pracują przy 100-127 V i 60 Hz, a gniazdko pobiera maksymalnie około 15 A. Wariant B dorzuca trzeci, okrągły bolec uziemienia tego używają Stany Zjednoczone, Kanada, Meksyk i Japonia (choć Japonia dopuszcza też częstotliwość 50 Hz, co robi różnicę dla zegarów sieciowych i silników).

W Europie dominują trzy typy: C (dwa okrągłe bolce, bez uziemienia), E (otwór na bolec wychodzący z gniazdka) oraz F (dwa styki uziemiające na krawędziach wtyczki, popularnie zwany „Schuko”, od niemieckiego Schutzkontakt). Razem z pokrewnymi J, K, L tworzą kontynentalny blok 220-240 V przy 50 Hz. Na Wyspach panuje G trzy prostokątne bolce ułożone w trójkąt, z wbudowanym bezpiecznikiem 3-13 A. To właśnie dlatego golarka kupiona w Londynie po prostu nie wejdzie w paryski kontakt.

Pozostałe litery obsługują Australię i Nową Zelandię (I, 230 V/50 Hz, bolce ustawione pod kątem), Izrael (H, unikalna hybryda powstała w latach sześćdziesiątych), Indie (D i M, wielki bolasty brytyjski spadek), Szwajcarię (J) i Włochy (L, trzy bolce w rzędzie). Litera O to standard Tajlandii, który technicznie jest zgodny z C i O, ale z nietypowym uziemieniem. Na tym nie koniec: Brazylia używa aż siedmiu typów naraz, a domowa instalacja potrafi wyglądać jak laboratorium elektryka.

Czy wiesz, że tylko dwa kraje oficjalnie stosują więcej niż cztery typy naraz? Brazylia i RPA w obu domach możesz trafić na pięć różnych gniazdek w jednym pokoju.

Gniazdka elektryczne w Europie i w Polsce co masz w ścianie

Polskie domy korzystają z dwóch liter: E i F. Oba pracują przy 230 V i 50 Hz, oba obsługują prąd do 16 A, oba wpuszczają wtyczkę typu C (małą, okrągłą, dwubolcową, nazywaną potocznie „euro"). Różnica między nimi tkwi w uziemieniu: gniazdko typu E ma wystający bolec, który wchodzi w otwór wtyczki, a F ma dwa metalowe klipsy na krawędziach, które chwytają styki wtyczki stąd nazwa Schuko.

W praktyce oznacza to pełną zamienność: wtyczka polska pasuje do francuskiego gniazdka, a francuska do polskiego. Ten układ narzuciła dyrektywa niskonapięciowa Unii Europejskiej oraz norma PN-EN 50075 dla wtyczek płaskich i PN-EN 60083 dla gniazdek domowych. W sklepie spotkasz też wtyczki hybrydowe oznaczone E/F, które mają jednocześnie otwór na bolec i klipsy Schuko to najwygodniejszy wybór, jeśli dużo podróżujesz po Europie.

Stare instalacje w kamienicach i blokach z lat siedemdziesiątych często nie mają uziemienia. W takim gniazdku zobaczysz tylko dwa otwory bolca uziemiającego tam nie ma, bo nie ma do czego go podłączyć. Jeśli mieszkasz w takim lokalu i kupujesz nowy sprzęt z bolcem, działasz na własne ryzyko. Bez uziemienia przebicie z uszkodzonego urządzenia nie odpłynie do ziemi, lecz czeka na dotknięcie. Rozwiązanie trwałe to remont instalacji z wymianą przewodu ochronnego PE. Rozwiązanie tymczasowe to gniazdko z wbudowanym warystorem lub wyłącznikiem różnicowoprądowym w rozdzielnicy lepsze niż nic.

Jak rozpoznać typ gniazdka bez dokumentacji

Popatrz na oczka. Dwa okrągłe otwory o średnicy około 4,8 mm wskazują na stary standard C bez uziemienia. Jeśli między nimi wystaje metalowy bolec to E. Jeśli otwory otaczają sprężynujące klipsy to F. Wtyczka Schuko z dwoma klipsami działa w obu typach, bo klipsy po prostu wchodzą w rowki bolca francuskiego. Właśnie dlatego typ E/F funkcjonuje jako jeden, wygodny tandem.

Adapter czy konwerter co zabrać w podróż, żeby nie spalić suszarki

To rozróżnienie ratuje sprzęt i nerwy. Adapter zmienia tylko kształt wtyczki, dopasowując ją do obcego gniazdka. Nie rusza napięcia, nie zmienia częstotliwości, nie dostosowuje prądu. Konwerter (często nazywany też transformatorem podróżnym) obniża lub podwyższa napięcie z 230 V na 110 V albo odwrotnie. Potrzebujesz go wtedy i tylko wtedy, gdy urządzenie nie obsługuje obu napięć.

Sprawdź etykietę na zasilaczu lub na tylnej ściance urządzenia. Jeśli widzisz napis „100-240 V, 50/60 Hz” ładowarka jest uniwersalna, wystarczy sam adapter. Jeśli widzisz wyłącznie „230 V” albo „120 V” potrzebujesz konwertera, bo inaczej element grzewczy dostanie podwójne napięcie, a silnik potrójny pobór mocy. Efekt? Spalona grzałka, stopiona obudowa albo cicha śmierć elektroniki w ciągu kilku sekund.

Suszarka do włosów, lokówka, prostownica, elektryczny czajnik podróżny, golarka to klasyka, która w Ameryce lubi pachnieć spalenizną po powrocie do Polski. Ładowarki smartfonów, laptopów, aparatów fotograficznych oraz większość nowoczesnych zasilaczy USB obsługuje szeroki zakres napięć. Dla nich konwerter to zbędny ciężar w bagażu.

Wtykanie suszarki z USA bezpośrednio w polskie gniazdko to najczęstsza przyczyna podróżniczych pożarów. Silnik dostaje 230 V zamiast 120 V i pracuje z mocą niemal czterokrotnie wyższą. Przewód się nagrzewa, izolacja mięknie, po kilku minutach zaczyna dymić.

Napięcie 110 V kontra 230 V dlaczego Ameryka razi prądem inaczej

System 100-127 V narodził się w USA pod koniec XIX wieku, gdy lampy żarowe Edisona wymagały łagodniejszego napięcia. Europa poszła za konkurencyjnym rozwiązaniem Tesli 220-240 V, lepiej nadającym się do przesyłu na duże odległości. Skutki sięgają wszystkiego: od grubości kabli po napięcie rażenia.

Przy 110 V do przeniesienia tej samej mocy potrzebny jest prąd prawie dwukrotnie wyższy. Dlatego amerykańskie kable są grubsze, a gniazdka mają większe bolce. Przy 230 V ciepło wydziela się czterokrotnie wolniej przy tym samym oporze, co pozwala cieńszym przewodom przesyłać tę samą energię. Elektrownie oszczędzają na miedzi, instalatorzy na kanałach kablowych, a ty płacisz mniejszy rachunek za przesył.

Częstotliwość też robi różnicę. 50 Hz w Europie sprawia, że silniki asynchroniczne obracają się z prędkością 1500 obr/min (przy dwóch parach biegunów), a zegary sieciowe tykają w rytmie 100 kroków na sekundę. 60 Hz w Ameryce daje 1800 obr/min i 120 tyknięć. Po przewiezieniu zegara z USA do Polski bez konwersji po prostu zacznie się spieszyć o 20 procent. To samo dotyczy silników w pralkach i wentylatorach.

Bezpieczeństwo bolec, bezpiecznik i stopień ochrony IP

Uziemienie chroni cię przed porażeniem, gdy uszkodzony przewód wewnętrzny dotknie obudowy metalowej. Prąd natychmiast odpływa do ziemi, a wyłącznik różnicowoprądowy odcina zasilanie w czasie krótszym niż mrugnięcie. Bez tego obwodu metalowa obudowa czajnika staje się elektrodą.

Brytyjski typ G idzie o krok dalej. Każde gniazdko ma wbudowany bezpiecznik (najczęściej 13 A), chroniący kabel przed przegrzaniem przy awarii sprzętu. Same bolce są częściowo izolowane nawet jeśli dziecko chwyci wtyczkę za czubek, nie dotknie metalowego styku. Gniazdko dodatkowo zasłania otwory zasuwkami otwierającymi się dopiero przy równoczesnym naciśnięciu. Właśnie dlatego brytyjskie normy bezpieczeństwa są wzorem dla wielu nowoczesnych instalacji.

W łazienkach i ogrodach kluczowy jest stopień ochrony IP. Kod dwucyfrowy opisuje odporność na ciała stałe i wodę. IP44 chroni przed bryzgami z każdego kierunku minimum dla łazienki. IP55 znosi strumień wody z węża do ogrodu, altany, pralni. Montaż gniazdka IP44 bez klapki w kabinie prysznica to błąd, za który płaci się zwarciem, nie rachunkiem.

Praktyczny poradnik podróżnika co spakować

Najlepszy zestaw to mały pokrowiec z przegródkami: jeden adapter na każdy kontynent, jeden konwerter 230 V na 110 V o mocy 100-200 W, kompaktowa listwa z USB i krótki kabel trójżyłowy. Tyle wystarczy w 90 procentach podróży.

Do USA, Kanady, Meksyku weź adapter A/B oraz konwerter do suszarki i lokówki. Nowoczesne ładowarki działają bez konwertera. Do Wielkiej Brytanii i Irlandii wystarczy jeden adapter G przesiadka z typu E/F wymaga zaledwie przełożenia wtyczki. Do Australii, Nowej Zelandii i Chin potrzebujesz adaptera I, który mechanicznie jest niekompatybilny z resztą świata.

W RPA spodziewaj się trzech typów: C, M i N. Najlepszy adapter to uniwersalny z wymiennymi końcówkami. W Izraelu standard H wygląda jak C z trzecim bolcem kup adapter wielofunkcyjny. W Brazylii nie ufaj ścianom: w hotelowym pokoju mogą czekać trzy różne gniazdka. Rozwiązanie: adapter z kompletem końcówek, sprawdzony przed wyjazdem.

Adapter uniwersalny z gniazdem USB waży 120 g i mieści się w kieszeni kurtki. Nie oszczędzaj na jakości tanie modele mają słabe styki, grzeją się i potrafią stopić gniazdko hotelowe.

Najczęstsze pytania o rodzaje wtyczek elektrycznych

Czym różni się wtyczka typu C od E/F? Wtyczka C ma dwa okrągłe bolce i nie posiada uziemienia. Typy E i F mają dodatkowy element uziemiający bolec lub klipsy dzięki czemu prąd upływowy z uszkodzonego urządzenia odpływa do instalacji ochronnej, a nie przez ciało użytkownika. Wtyczki hybrydowe E/F obsługują oba systemy.

Czy mogę podłączyć urządzenie z USA do polskiego gniazdka bez konwertera? Tylko wtedy, gdy na zasilaczu widnieje zakres 100-240 V. Ładowarka smartfonu, laptopa, większości aparatów tak. Suszarka, lokówka, prostownica, czajnik podróżny nie. Te urządzenia pracują wyłącznie przy 120 V i zostaną zniszczone przy 230 V w ciągu kilku sekund.

Dlaczego w Polsce mamy dwa typy gniazdek E i F? Francuzi wymyślili bolec wystający z gniazdka (E), Niemcy klipsy Schuko (F). Po unifikacji europejskiej przyjęto oba, a wtyczki hybrydowe stały się normą. Oba systemy są w pełni zamienne i zapewniają identyczny poziom bezpieczeństwa.

Jaki adapter do gniazdka USA wybrać? Szukaj modelu z bolcami płaskimi, oznaczonych jako typ A/B, z obudową z nieprzeźroczystego tworzywa i certyfikatem CE lub RoHS. Unikaj adapterów z pojedynczą osią bolców są niestabilne i grzeją się przy obciążeniu powyżej 5 A.

Ile wtyczek potrzebuję na cały świat? W praktyce wystarczą trzy: E/F (Europa, Polska), A/B (Ameryka Północna, Japonia), G (Wielka Brytania, Irlandia, Malezja, Singapur). Adaptery australijskie (I) i izraelskie (H) są rzadziej potrzebne, ale łatwe do kupienia na miejscu.

Czy wtyczka C pasuje do gniazdka E/F? Tak. C ma dwa bolce pasujące do otworów, a uziemienie po prostu nie jest wykorzystywane. To najczęstsza kombinacja w ładowarkach, lampkach i sprzęcie małej mocy. Brak uziemienia akceptujesz przy urządzeniach z podwójną izolacją (klasa II, oznaczenie podwójnego kwadratu).

Na co zwrócić uwagę, kupując adapter

Dobre adaptery mają certyfikat CE, RoHS i potwierdzenie zgodności z normą IEC 60884. Ich bolce wykonane są z mosiądzu, a nie ze stali pokrytej cienką warstwą niklu. Obudowa powinna być z poliwęglanu, odpornego na temperaturę do 125°C zwykły ABS mięknie przy 90°C i może się odkształcić po kilku miesiącach w plecaku.

Sprawdź dopuszczalny prąd. Adaptery uniwersalne renomowanych producentów wytrzymują 6 A (ok. 1380 W przy 230 V) i mają wewnętrzny bezpiecznik topikowy. Tanie modele z rynku wtórnego potrafią przepuścić 2,5 A, co wystarczy do ładowarki telefonu, ale nie do czajnika. Dla sprzętu o mocy powyżej 100 W zawsze wybieraj adapter z bolcami wzmacnianymi i oznaczeniami zgodności.

Świat wtyczek to nie chaos, lecz mozaika logicznych standardów: piętnaście liter opisuje kształty, napięcia 100-240 V ustalają parametry prądu, częstotliwości 50/60 Hz definiują zachowanie silników i zegarów. Pojęcie różnicy między adapterem a konwerterem to klucz: pierwszy zmienia kształt, drugi prąd. Gniazdko typu E/F w Polsce jest kompatybilne z niemal całą Europą, a typ G w Wielkiej Brytanii to osobna wyspa z własnym bezpiecznikiem w każdym punkcie.

Pakując walizkę, warto zainwestować w trzy solidne adaptery (E/F, A/B, G) oraz jeden konwerter 230 V na 110 V o mocy 100-200 W. Reszta to już tylko rozsądne korzystanie ze sprzętu bez wtykania suszarki bezpośrednio w sieć o niewłaściwym napięciu i bez oszczędzania na jakości adapterów. Efekt: spokojne podróże i sprzęt, który przeżywa kolejne urlopy.

Potrzebujesz gotowej ściągawki? W naszym poradniku znajdziesz plik PDF z mapą wtyczek świata, tabelą napięć i checklistą do druku.

Źródła danych

Norma IEC 60083 międzynarodowa klasyfikacja wtyczek i gniazdek domowych. Norma PN-EN 50075 wtyczki płaskie do urządzeń klasy II na rynek europejski. Dyrektywa 2014/35/UE niskonapięciowa dyrektywa Unii Europejskiej. Dane o napięciach i częstotliwościach IEC World Plugs (worldplugs.com), oficjalna baza Międzynarodowej Komisji Elektrotechnicznej. Stopnie ochrony IP norma PN-EN 60529. Dane cenowe adapterów średnie rynkowe na podstawie ofert polskich sklepów internetowych (2024).
