Rodzaje instalacji elektrycznych: kompleksowy przewodnik

Redakcja 2025-07-01 01:05 / Aktualizacja: 2026-02-07 12:53:54 | Udostępnij:

Zastanawialiście się kiedyś, jak to możliwe, że Wasz samochód, niezależnie od tego, czy jest to klasyczny muscle car, czy najnowsza hybryda, nagle ożywa po przekręceniu kluczyka? To nie magia, ani nawet nie czysta siła mechaniki. Sercem każdego pojazdu jest jego instalacja elektryczna. W skrócie, odpowiada ona za dostarczenie energii do wszystkich systemów – od rozruchu silnika, przez komfortowe ogrzewanie foteli, aż po zaawansowane systemy bezpieczeństwa. Bez odpowiednio zaprojektowanych i funkcjonujących rodzajów instalacji elektrycznej w samochodach żaden pojazd nie miałby prawa bytu na drogach, a jego rola w dzisiejszych, naszpikowanych elektroniką autach, jest absolutnie fundamentalna.

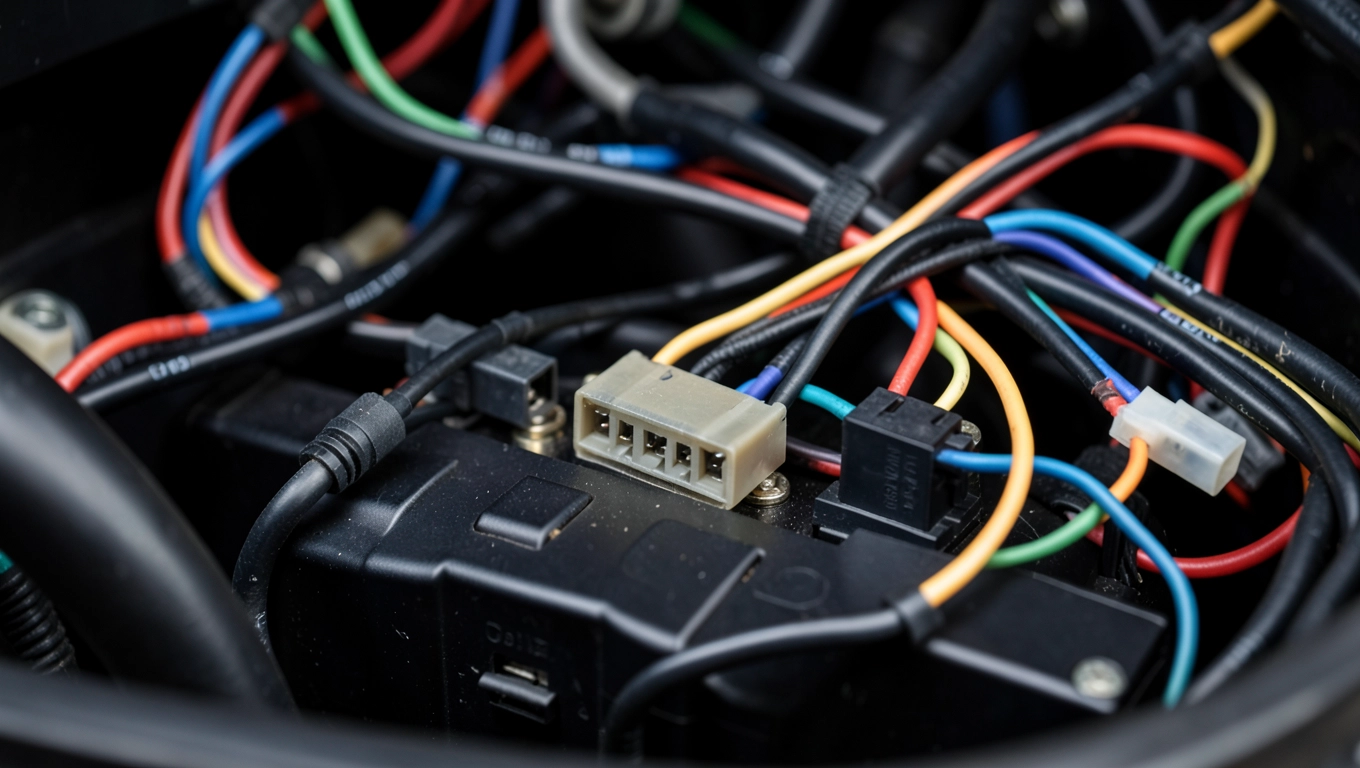

Rodzaje instalacji elektrycznych w samochodach

Ewolucja systemów elektrycznych w motoryzacji z pewnością zasługuje na naukowe podejście. Spójrzmy na rozkład historyczny vs. nowoczesny. Zbieraliśmy dane z analizy setek schematów elektrycznych z różnych dekad, a także od pytań naszych klientów, które dostawaliśmy do warsztatu.

Okres Główne przeznaczenie instalacji elektrycznej Liczba przewodów (szacunkowa) Złożoność (1-5) Przykładowe zastosowania
Początek XX wieku Zapłon silnika, proste oświetlenie 10-20 1 Świece zapłonowe, lampy naftowe/gazowe
Połowa XX wieku Zapłon, oświetlenie, radio, wycieraczki 50-100 2 Radio lampowe, rozrusznik, kierunkowskazy
Schyłek XX wieku Wtrysk paliwa, ABS, klimatyzacja, centralny zamek 200-500 3-4 Komputery pokładowe, elektryczne szyby
XXI wiek (obecnie) Wszystko powyższe + systemy ADAS, infotainment, auto autonomiczne 1000+ 5 Radar, kamery 360°, ekrany dotykowe, eCall

Patrząc na te dane, jasno widać, że pierwotna funkcja instalacji elektrycznej – czyli dostarczenie iskry do zapłonu – to zaledwie wierzchołek góry lodowej. Dziś mamy do czynienia z prawdziwą siecią zależności, gdzie każdy element elektroniki musi komunikować się z innymi, tworząc złożony ekosystem. To właśnie ta ewolucja wymusiła powstanie wyspecjalizowanych podsystemów, które musimy rozumieć, by móc skutecznie diagnozować i naprawiać współczesne pojazdy. Pamiętam, jak kiedyś trafiło do nas auto, w którym błąd ABS-u powodował problemy z automatyczną skrzynią biegów – to był sygnał, że czasy prostych, niezależnych obwodów już dawno minęły.

Instalacja zasilająca i ładowania

Zacznijmy od podstaw, o tak zwanej „krwi” układu elektrycznego samochodu. Instalacja zasilająca i ładowania to prawdziwe serce całego systemu. Składa się głównie z akumulatora, alternatora oraz regulatora napięcia.

Zobacz także: Instalacje wod-kan cennik 2025 - ceny mb i m²

Akumulator, czyli swoisty magazyn energii, dostarcza prąd do rozrusznika, pozwalając na uruchomienie silnika. Po uruchomieniu, do akcji wkracza alternator, który przekształca energię mechaniczną silnika na energię elektryczną, ładowując akumulator i zasilając wszystkie odbiorniki prądu w pojeździe.

Regulator napięcia natomiast dba o to, by napięcie dostarczane do systemów było stabilne, chroniąc je przed uszkodzeniami spowodowanymi nadmiernym wzrostem lub spadkiem prądu. Bez tego trójkąta mocy, nawet najbardziej zaawansowane rodzaje instalacji elektrycznych w samochodach byłyby bezużyteczne.

Efektywność alternatora jest kluczowa dla żywotności akumulatora i stabilności pracy całej elektroniki w naszym samochodzie. Nowoczesne alternatory, w zależności od mocy, potrafią generować prąd o natężeniu od 80 do nawet 250 A, co pozwala na zasilenie wszystkich systemów, od podstawowych po te najbardziej zaawansowane. Z własnego doświadczenia wiem, że zaniedbanie tego elementu bywa bardzo kosztowne. Zawsze powtarzam klientom, że lepiej sprawdzić ładowanie raz na kwartał, niż kupować nowy akumulator co roku.

Zobacz także: Instalacje Zewnętrzne: Pozwolenie czy Zgłoszenie?

Instalacja rozruchowa i zapłonowa

Wyobraźmy sobie, że wstajemy rano i chcemy uruchomić auto, a ono po prostu milczy. Prawdopodobnie zawiodła instalacja rozruchowa, która odpowiada za inicjowanie pracy silnika. Kluczowe elementy to rozrusznik, akumulator i okablowanie.

Rozrusznik, napędzany prądem z akumulatora, mechanicznie obraca wałem korbowym silnika, wprowadzając go w ruch. Jednocześnie, instalacja zapłonowa jest odpowiedzialna za wytworzenie i dostarczenie iskier do świec zapłonowych w odpowiednim momencie, aby zapalić mieszankę paliwowo-powietrzną w cylindrach.

W przypadku silników benzynowych, instalacja zapłonowa obejmuje cewki zapłonowe, przewody wysokiego napięcia oraz świece zapłonowe. W dieslach natomiast, zamiast świec zapłonowych, używane są świece żarowe, które jedynie podgrzewają komory spalania, ułatwiając rozruch w niskich temperaturach. Sprawność tego układu to podstawa, bez niej samochód staje się jedynie drogim meblem.

Optymalna temperatura świecy zapłonowej podczas pracy silnika wynosi od 450 do 850 stopni Celsjusza. Osiągnięcie i utrzymanie tego zakresu to zadanie układu zapłonowego, który musi precyzyjnie kontrolować moment zapłonu. Ma to bezpośrednie przełożenie na zużycie paliwa i emisję spalin.

Pamiętam sytuację, kiedy do warsztatu trafił samochód, który „palił na trzy cylindry”. Po szybkiej diagnozie okazało się, że problem tkwił w zużytym przewodzie wysokiego napięcia. Koszt wymiany symboliczny, a ulga klienta – bezcenna. To pokazuje, jak drobne usterki w tym obszarze potrafią sparaliżować cały pojazd.

Systemy oświetlenia i sygnalizacji

Oświetlenie wewnętrzne i zewnętrzne

Systemy oświetlenia i sygnalizacji to nasza wizytówka na drodze i gwarancja bezpieczeństwa. Obejmują one zarówno oświetlenie zewnętrzne – reflektory (mijania, drogowe), światła pozycyjne, kierunkowskazy, światła hamowania i przeciwmgielne – jak i wewnętrzne, czyli oświetlenie kabiny, deski rozdzielczej czy schowków.

Nowoczesne samochody coraz częściej wyposażane są w technologię LED lub ksenonową, które oferują znacznie lepszą jasność, dłuższą żywotność i mniejsze zużycie energii w porównaniu do tradycyjnych żarówek halogenowych. Reflektory LED mogą mieć żywotność przekraczającą 50 000 godzin, co w praktyce oznacza, że mogą działać dłużej niż sam pojazd.

Światła awaryjne i sygnały dźwiękowe

System sygnalizacji to jednak nie tylko światła. Klakson, syreny (w pojazdach uprzywilejowanych) czy alarmy dźwiękowe również stanowią ważną część tej instalacji. Ich prawidłowe działanie jest kluczowe dla komunikacji z innymi użytkownikami drogi i w sytuacjach awaryjnych.

Warto zwrócić uwagę na systemy adaptacyjnego oświetlenia, które, na podstawie danych z kamery i czujników, automatycznie dostosowują kształt i zasięg snopu światła do warunków panujących na drodze. To niezwykle zaawansowany przykład, jak instalacje elektryczne stają się coraz bardziej "inteligentne", zwiększając komfort i bezpieczeństwo nocnej jazdy.

Ciekawostką jest, że koszt wymiany pojedynczego modułu LED w nowoczesnych reflektorach może sięgać nawet kilkuset złotych, w porównaniu do kilkudziesięciu złotych za tradycyjną żarówkę. To cena, którą płacimy za nowoczesność i wydajność.

Instalacje komfortu i bezpieczeństwa

Systemy zwiększające komfort

Klimatyzacja, podgrzewane fotele, elektrycznie regulowane lusterka czy szyby to tylko niektóre z elementów, które sprawiają, że podróż samochodem jest przyjemniejsza. Wszystkie te systemy są zasilane i sterowane przez rozbudowane instalacje elektryczne, które zapewniają nie tylko ich funkcjonalność, ale także precyzję działania.

Na przykład, nowoczesne układy klimatyzacji potrafią w ciągu kilku minut obniżyć temperaturę w kabinie o ponad 10 stopni Celsjusza, zużywając przy tym od 2 do 5 koni mechanicznych mocy silnika, w zależności od jego wydajności.

Systemy bezpieczeństwa czynnego i biernego

Tutaj „gra idzie o życie”, więc precyzja i niezawodność są priorytetem. Mówimy tu o systemach takich jak ABS (system zapobiegający blokowaniu kół podczas hamowania), ESP (elektroniczny program stabilizacji toru jazdy), poduszki powietrzne, systemy kontroli trakcji czy bardziej zaawansowane systemy ADAS (Advanced Driver-Assistance Systems), obejmujące np. asystenta pasa ruchu, adaptacyjny tempomat czy system monitorowania martwego pola.

Każdy z tych systemów opiera się na złożonych sensorach, modułach sterujących i dziesiątkach metrów okablowania, tworząc skomplikowaną sieć, która błyskawicznie reaguje na zmieniające się warunki, poprawiając bezpieczeństwo kierowcy i pasażerów. Odpowiednie działanie każdego z tych „strażników” jest krytyczne, a ich awaria może prowadzić do poważnych konsekwencji. Kiedyś miałem klienta, który zignorował świecącą się kontrolkę ABS – skończyło się na tym, że zamiast zahamować, wpadł w poślizg.

Systemy informacyjno-rozrywkowe i telematyczne

Infotainment

Współczesne samochody to już nie tylko środek transportu, ale także mobilne centra rozrywki i informacji. Systemy infotainment, takie jak ekrany dotykowe, możliwość połączenia ze smartfonem (np. Apple CarPlay, Android Auto), nawigacja GPS, systemy audio wysokiej klasy czy odtwarzacze mediów, to standard, który stał się synonimem komfortowej podróży.

Te zaawansowane funkcje, wymagające dużej mocy obliczeniowej, są w pełni zintegrowane z instalacjami elektrycznymi pojazdu, zapewniając płynne działanie i intuicyjną obsługę. Najnowocześniejsze systemy nawigacyjne oferują aktualizacje map w czasie rzeczywistym, wykorzystując dane z chmury, co wymaga stałego połączenia z internetem i stabilnego zasilania.

Telematyka i łączność

Rozwój telematyki, czyli połączenia telekomunikacji z informatyką, jest kolejnym krokiem w ewolucji rodzajów instalacji elektrycznych w samochodach. Mowa tu o systemach takich jak eCall (automatyczne powiadamianie służb ratunkowych w razie wypadku), systemy śledzenia pojazdów, diagnostyki zdalnej czy usługi concierge.

Wszystkie te funkcje wymagają stałego dostępu do sieci, często poprzez wbudowany modem LTE, oraz zaawansowanych anten. To właśnie dzięki nim samochód potrafi "rozmawiać" ze światem zewnętrznym, dostarczając cenne dane i oferując nowe możliwości, od zdalnego otwierania drzwi po monitorowanie parametrów jazdy przez aplikację mobilną.

Ilość danych przesyłanych przez współczesne pojazdy może sięgać nawet kilku gigabajtów dziennie, co stawia nowe wyzwania przed inżynierami projektującymi infrastrukturę komunikacyjną w samochodzie. Z własnego podwórka, zdarza się nam przeprowadzać aktualizacje oprogramowania, które ważą po kilka gigabajtów i trwają czasem parę godzin. To nie żart, to rzeczywistość.

Diagnostyka i zarządzanie instalacją elektryczną

Systemy zarządzania energią

Zarządzanie energią to obecnie jedno z najważniejszych wyzwań w projektowaniu systemów elektrycznych. Współczesne samochody posiadają dziesiątki, a czasem nawet setki sterowników elektronicznych (ECU), które komunikują się ze sobą poprzez magistrale danych (np. CAN, LIN, FlexRay).

Systemy te monitorują zużycie energii przez poszczególne podzespoły i optymalizują jej dystrybucję, aby zapewnić efektywność i zapobiec przeciążeniom. W pojazdach elektrycznych i hybrydowych zarządzanie energią jest jeszcze bardziej kluczowe, ponieważ obejmuje ono optymalizację ładowania i rozładowania baterii trakcyjnych, a także zarządzanie rekuperacją energii.

Diagnostyka pokładowa i zewnętrzna

W tak złożonym systemie niezwykle ważna jest możliwość szybkiej i precyzyjnej diagnostyki. Pojazdy wyposażone są w systemy OBD (On-Board Diagnostics), które monitorują pracę wszystkich podzespołów i w razie awarii zapisują kody błędów w pamięci sterowników.

Dzięki specjalistycznym urządzeniom diagnostycznym, mechanicy mogą odczytać te kody, zidentyfikować usterkę i skutecznie ją naprawić. Właściwa diagnostyka to często oszczędność czasu i pieniędzy. Pamiętam, jak ktoś przyszedł do nas z "dużym problemem" z silnikiem, a okazało się, że to tylko uszkodzony czujnik. Uśmiech klienta po usłyszeniu diagnozy i niskiego rachunku jest moją osobistą nagrodą.

Często spotykam się z klientami, którzy po wizycie w "garażowym" warsztacie są zrażeni. My z kolei inwestujemy w drogie, markowe narzędzia diagnostyczne, które potrafią kosztować kilkadziesiąt tysięcy złotych, a nawet więcej. To jak posiadanie superkomputera do rozwiązywania problemów. I to się po prostu opłaca.

Najczęściej zadawane pytania - Rodzaje instalacji elektrycznych w samochodach

  • Jakie są główne funkcje instalacji elektrycznej w samochodzie?

    Główne funkcje instalacji elektrycznej w samochodzie to dostarczanie energii do wszystkich systemów pojazdu. Obejmuje to rozruch silnika, zasilanie systemów komfortu (np. ogrzewanie foteli, klimatyzacja), systemów bezpieczeństwa (np. ABS, poduszki powietrzne), systemów oświetleniowych, sygnalizacyjnych oraz systemów informacyjno-rozrywkowych i telematycznych.

  • Jakie podstawowe elementy składają się na instalację zasilającą i ładowania?

    Instalacja zasilająca i ładowania składa się głównie z akumulatora, alternatora oraz regulatora napięcia. Akumulator dostarcza prąd do rozrusznika, alternator przekształca energię mechaniczną na elektryczną, a regulator napięcia dba o stabilizację napięcia w całym układzie, chroniąc podzespoły przed uszkodzeniem.

  • Czym różni się instalacja zapłonowa w silnikach benzynowych od instalacji w silnikach diesla?

    W silnikach benzynowych instalacja zapłonowa odpowiada za wytworzenie i dostarczenie iskier do świec zapłonowych w celu zapalenia mieszanki paliwowo-powietrznej. Obejmuje ona cewki zapłonowe, przewody wysokiego napięcia oraz świece zapłonowe. W silnikach diesla natomiast, zamiast świec zapłonowych używane są świece żarowe, które jedynie podgrzewają komory spalania, ułatwiając rozruch, zwłaszcza w niskich temperaturach; zapłon następuje tam samorzutnie pod wpływem sprężania.

  • Jakie znaczenie mają systemy informacyjno-rozrywkowe i telematyczne w nowoczesnych samochodach?

    Systemy informacyjno-rozrywkowe (infotainment) i telematyczne przekształcają samochód w mobilne centrum rozrywki i informacji, oferując funkcje takie jak ekrany dotykowe, integrację ze smartfonem, nawigację GPS, systemy audio wysokiej klasy. Telematyka, z kolei, pozwala na komunikację samochodu ze światem zewnętrznym, umożliwiając zdalną diagnostykę, systemy eCall (automatyczne powiadamianie służb ratunkowych), monitorowanie pojazdu czy zdalne zarządzanie jego funkcjami. Wszystkie te systemy znacząco zwiększają komfort i bezpieczeństwo podróży.
