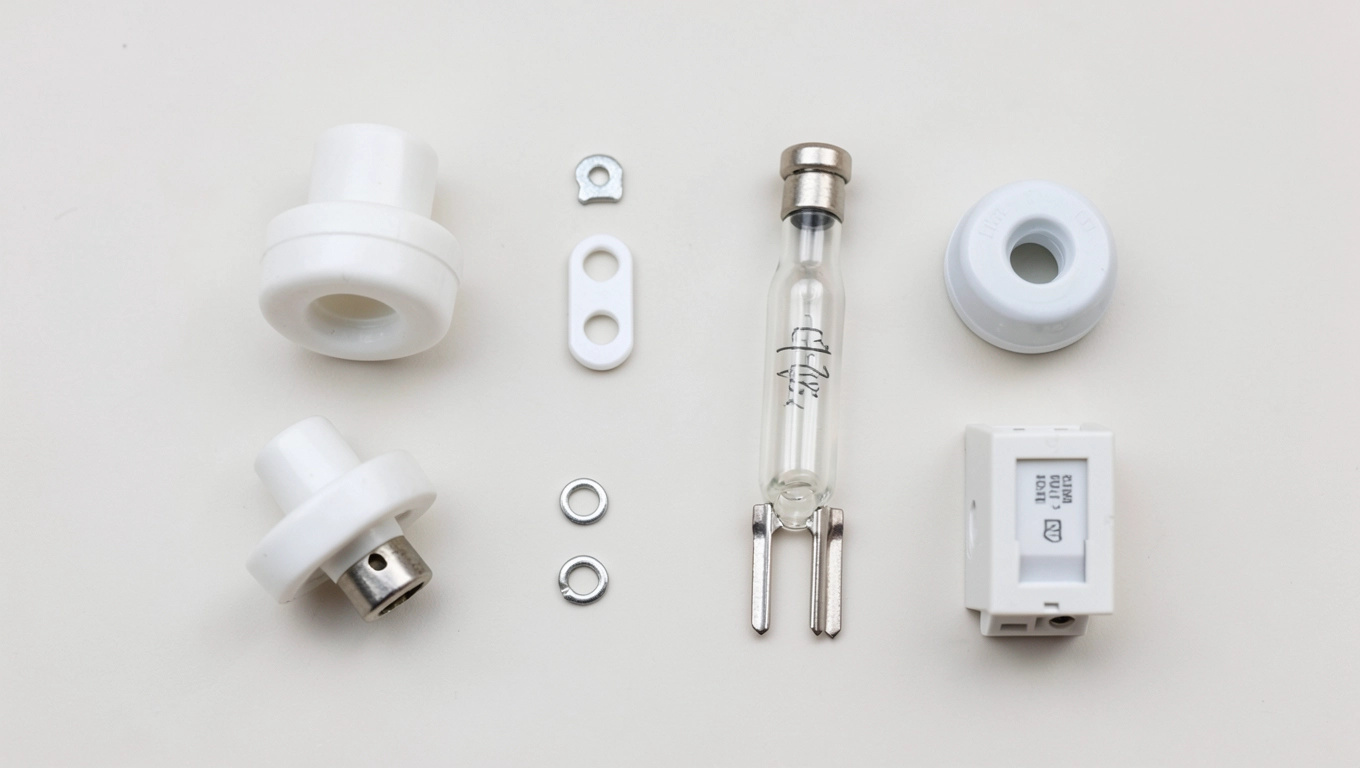

Jakie bezpieczniki w domu naprawdę chronią instalację?

Czujesz ten moment, gdy w rozdzielni coś trzaska i cała kuchnia gaśnie, a Ty stoisz przed skrzynką pełną tajemniczych elementów? Dobór niewłaściwego zabezpieczenia potrafi zniszczyć drogi sprzęt, a w skrajnych przypadkach narazić domowników na porażenie lub pożar. Rodzaje bezpieczników w domowej instalacji elektrycznej to nie sucha teoria z podręcznika, lecz konkretna wiedza, która przekłada się na spokojne noce i niższe rachunki za naprawy. Poniżej znajdziesz przewodnik, który łączy fizykę działania, parametry techniczne i praktyczne decyzje, jakie podejmuje się przy remontach oraz nowych instalacjach.

• Jak działa bezpiecznik i dlaczego jego obecność w rozdzielni ma znaczenie
• Bezpieczniki topikowe, automatyczne i różnicowoprądowe co wybrać?
• Jak dobrać bezpiecznik do obwodu krok po kroku?
• Najczęstsze błędy przy wyborze bezpieczników do domu

Jak działa bezpiecznik i dlaczego jego obecność w rozdzielni ma znaczenie

Bezpiecznik to najprostsze, a zarazem najbardziej eleganckie zabezpieczenie, jakie wymyślono dla obwodów elektrycznych. Jego sercem jest element topikowy wykonany ze specjalnego stopu metali, którego rezystancja rośnie wraz z temperaturą. Gdy natężenie prądu przekroczy wartość znamionową, drut nagrzewa się, topi i fizycznie przerywa obwód.

Mechanizm opiera się na zjawisku cieplnym Joule'a: energia elektryczna zamienia się w ciepło proporcjonalnie do kwadratu natężenia. Dlatego nawet krótkotrwały, lecz intensywny skok prądu potrafi zadziałać szybciej niż powolne przeciążenie. Właśnie ta zależność sprawia, że charakterystyka bezpiecznika opisuje nie tylko sam prąd, ale i czas reakcji.

W rozdzielni mieszkania spotkasz trzy główne grupy zabezpieczeń. Pierwszą stanowią bezpieczniki topikowe z wymienną wkładką, drugą wyłączniki nadprądowe (popularnie nazywane automatami), trzecią człony różnicowoprądowe reagujące na upływ prądu do ziemi. Każda z tych grup chroni przed innym zagrożeniem, dlatego w poprawnie zaprojektowanej instalacji elementy te się uzupełniają.

Warto zapamiętać, że bezpiecznik nie służy jedynie do ochrony przewodów. Pełni też funkcję ochronną dla ludzi (ogranicza skutki porażenia), dla sprzętu RTV/AGD (odcina zasilanie przy zwarciu) oraz dla samej instalacji (zapobiega przegrzewaniu izolacji). Zlekceważenie którejkolwiek z tych ról kończy się najczęściej przepaleniem kabla w ścianie.

Prosty schemat działania wygląda tak: obwód zamknięty → prąd rośnie → topik się nagrzewa → po osiągnięciu temperatury topnienia następuje przerwanie obwodu. Ten sam mechanizm wykorzystują zarówno stare wkładki D0, jak i nowoczesne wyłączniki bimetaliczne.

Bezpieczniki topikowe, automatyczne i różnicowoprądowe co wybrać?

Bezpieczniki topikowe to klasyka obecna w polskich mieszkaniach od dekad. Występują w wariantach D0 (Neozed), DII (Diazed) oraz DIII, a także większych NH stosowanych w rozdzielnicach głównych budynków. Ich prąd znamionowy waha się od 2 A do nawet 1250 A, a charakterystyki oznacza się symbolami gG (ochrona ogólna) lub aM (towarzysząca, zabezpieczająca silniki).

Wyłączniki nadprądowe (S301 B, C, D) wyparły wkładki topikowe w nowych instalacjach domowych ze względu na wygodę użytkowania. Po zadziałaniu wystarczy podnieść dźwignię, a nie szukać nowej wkładki. Charakterystyka B reaguje przy prądzie 3-5 razy większym od znamionowego i sprawdza się w obwodach oświetleniowych, C (5-10 × In) w gniazdkowych, a D (10-20 × In) w obwodach z silnikami i transformatorami.

Różnicowoprądowe (RCCB) uzupełniają ochronę, której nie zapewniają bezpieczniki nadprądowe. Wykrywają prąd upływający, na przykład przez ciało człowieka dotykającego przewodu pod napięciem, i odcinają zasilanie w ułamku sekundy. Dla domu przyjmuje się czułość 30 mA, w łazienkach 10 mA. Wersje RCBO łączą człon różnicowy z nadprądowym w jednej obudowie na szynie DIN.

Osobny segment stanowią zabezpieczenia specjalistyczne. W instalacjach fotowoltaicznych królują bezpieczniki cylindryczne gPV o zdolności zwarciowej powyżej 10 kA, odporne na prądy stałe. Bezpieczniki polimerowe PTC (resettable) po przegrzaniu zmieniają rezystancję z milionów omów na kikanaście i wracają do normy po ostygnięciu, co wykorzystuje się w sprzęcie elektronicznym. Półprzewodnikowe odpowiedniki reagują w mikrosekundach, ale kosztują więcej niż cała rozdzielnia domu.

Tabela porównawcza najczęściej stosowanych zabezpieczeń

Kiedy wybrać konkretne rozwiązanie

Do obwodu oświetleniowego w salonie (łączne obciążenie do 800 W) wystarczy wyłącznik B10 A. Charakterystyka B nie reaguje na krótkotrwałe impulsy startowe żarówek LED, a jednocześnie chroni przewód 1,5 mm² przed przegrzaniem.

Kuchnia z kuchenką elektryczną 3000 W to już inna historia. Prąd obliczeniowy wynosi 3000 W / 230 V = 13 A, więc dobiera się bezpiecznik B16 A. Taki zapas (16 A vs 13 A) uwzględnia chwilowe skoki napięcia i rozruch dodatkowych urządzeń na tym samym obwodzie.

Garaż z silnikiem bramy wymaga charakterystyki C lub D, ponieważ prąd rozruchowy silnika indukcyjnego sięga 6-8 wartości prądu znamionowego. Bezpiecznik B16 A zadziałałby przy każdym otwarciu bramy, odcinając zasilanie w najmniej oczekiwanym momencie.

⚠️ Wymianę bezpieczników topikowych, różnicowoprądowych oraz wszelkie prace w rozdzielni zlecaj osobie z aktualnymi uprawnieniami SEP. Nawet pozornie proste podmienienie wkładki pod napięciem grozi porażeniem, a błędne zabezpieczenie nieruchomości odpowiedzialnością cywilną.

Jak dobrać bezpiecznik do obwodu krok po kroku?

Dobór zabezpieczenia zaczyna się od policzenia prądu obciążenia, nie od ceny wkładki. Formuła I = P / U daje wynik dla rezystancyjnych odbiorników (grzałki, bojlery). W przypadku silników i transformatorów mnoży się prąd znamionowy silnika przez współczynnik rozruchu, który sięga 6-8 dla urządzeń jednofazowych.

Drugim krokiem jest wybór charakterystyki odpowiadającej rodzajowi obciążenia. Oświetlenie i gniazdka ogólne to domena B, obwody z umiarkowanymi impulsami prądowymi (klimatyzacja, małe silniki) to C, a ciężkie rozruchy (spawarki, kompresory) to D. Dobór niewłaściwej charakterystyki oznacza albo fałszywe wyzwalanie, albo brak ochrony przy zwarciu.

Trzeci krok to sprawdzenie napięcia znamionowego wkładki lub wyłącznika. Standardowe urządzenia na 230 V / 400 V pokrywają potrzeby domu, ale w instalacjach PV pracujących przy 600-1000 V DC potrzebne są specjalne bezpieczniki gPV o wyższym napięciu ładunkowym. Użycie zwykłego bezpiecznika 500 V w obwodzie 800 V skutkuje łukiem elektrycznym, który nie gaśnie samoczynnie.

Czwarty krok to weryfikacja zdolności zwarciowej (I_n). W mieszkaniu z siecią TN-S wystarczy 6 kA, ale w budynku bliżej transformatora wartość prądu zwarciowego może przekroczyć 10 kA. Dobranie wyłącznika o zbyt niskiej zdolności zwarciowej kończy się jego eksplozją przy poważnym zwarciu.

Checklista do wydrukowania:
☐ Prąd znamionowy obwodu (A)
☐ Charakterystyka (B / C / D / gG / aM / gPV)
☐ Napięcie znamionowe (V AC lub V DC)
☐ Zdolność zwarciowa (kA)
☐ Warunki środowiskowe (temperatura, wilgotność)
☐ Przekrój przewodu (mm²) zgodny z zabezpieczeniem

Przykład obliczeniowy

Obwód gniazdek w warsztacie: odbiornik 3000 W, napięcie 230 V, prąd I = 3000 / 230 = 13,04 A. Dobierany bezpiecznik to B16 A, ponieważ najbliższa wartość znamionowa powyżej prądu obciążenia wynosi właśnie 16 A. Zapas 3 A uwzględnia tolerancję napięcia sieci (±10%) oraz chwilowe skoki przy włączaniu urządzeń.

Przewód w takim obwodzie powinien mieć przekrój co najmniej 2,5 mm². Zabezpieczenie B16 A chroni ten przewód, ponieważ jego wyzwalanie następuje przy prądzie 3 × 16 A = 48 A w czasie krótszym niż sekunda, a przewód 2,5 mm² wytrzymuje takie obciążenie bez uszkodzenia izolacji.

Najczęstsze błędy przy wyborze bezpieczników do domu

Podmiana wkładki D0 16 A na DII 16 A bez zmiany podstawy to klasyczny grzech w starych instalacjach. Gwint DII ma większy skok niż D0, więc po wkręceniu do podstawy D0 kontakt jest słaby, nagrzewa się i potrafi wypalić gniazdo w rozdzielni. Różnica między D0 a DII wygląda niewinnie, ale w praktyce oznacza inne wymiary główki, inny gwint i inne zabezpieczenie mechaniczne przed przypadkowym dotykiem.

Wkładanie bezpiecznika o wyższym prądzie znamionowym niż przekrój przewodu pozwala "na chwilę" ominąć problem wyzwalania, lecz cena jest wysoka. Przewód 1,5 mm² zabezpieczony B16 A (zamiast B10 A) wytrzyma, ale przy długotrwałym obciążeniu 14 A jego izolacja zacznie mięknąć i pękać, a to prosta droga do pożaru w ścianie.

Montaż zwykłego wyłącznika nadprądowego bez członu różnicowoprądowego w łazience to poważny błąd w ochronie przeciwporażeniowej. Charakterystyka B/C/D reaguje na przeciążenie i zwarcie, ale nie wykrywa prądu upływu przez ciało człowieka. W strefach mokrych potrzebny jest RCCB lub RCBO o czułości 30 mA lub mniejszej, zgodnie z normą PN-HD 60364-7-701.

Ignorowanie temperatury otoczenia w garażu, kotłowni czy na poddaszu prowadzi do fałszywego wyzwalania. Bezpiecznik 16 A przy 20°C przenosi pełne obciążenie, ale przy 40°C jego wyzwalacz termiczny reaguje już na prądzie 13-14 A. Rozwiązaniem jest korekta prądu znamionowego o 10-20% w dół albo zastosowanie wyłączników z kompensacją temperatury.

Stosowanie bezpieczników szklanych 5 × 20 mm zamiast dedykowanych wkładek gPV w instalacji fotowoltaicznej to częsty błąd amatorów. Bezpiecznik szklany na 12 A nie wytrzymuje prądu stałego powyżej kilkuset woltów, bo łuk elektryczny w szkle nie gaśnie tak skutecznie jak w ceramicznej obudowie wypełnionej piaskiem kwarcowym, w której umieszczane są elementy topikowe.

Brak selektywności między zabezpieczeniem głównym a obwodowym powoduje, że zwarcie w lampie nocnej wyłącza całe mieszkanie. Selektywność osiąga się przez dobór charakterystyk w stosunku 1:1,6 lub większym (np. bezpiecznik główny C 32 A, obwodowy C 16 A) oraz wykorzystanie wyłączników selektywnych z opóźnionym działaniem na wejściu rozdzielni.

Normy i oznaczenia, które warto znać

Norma PN-EN 60269 to europejski standard dla bezpieczników topikowych niskonapięciowych. Definiuje oznaczenia gG (pełnozakresowa ochrona kabli i przewodów), aM (ochrona towarzysząca silników), gPV (ochrona łańcuchów fotowoltaicznych) oraz warunki prób: zdolność zwarciowa, prąd probierczy, charakterystyki czasowo-prądowe.

Norma PN-EN 60898 opisuje wyłączniki nadprądowe do instalacji domowych, w tym charakterystyki B, C i D. Norma PN-EN 61008 dotyczy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego, a PN-EN 61009 łączy obie funkcje w jednym urządzeniu (RCBO).

W praktyce oznaczenia na obudowie bezpiecznika mówią więcej niż jego kolor. Symbol "gG 16A 500V" oznacza pełnozakresowe zabezpieczenie ogólne na prąd znamionowy 16 A i napięcie 500 V. Brak oznaczenia IEC lub normy europejskiej dyskwalifikuje produkt w wielu odbiorach technicznych i może oznaczać podróbkę.

Zgodnie z polskimi przepisami instalacja elektryczna powinna być poddawana okresowym przeglądom co 5 lat w budynkach mieszkalnych i co rok w obiektach użyteczności publicznej. Przegląd obejmuje sprawdzenie zabezpieczeń nadprądowych, różnicowoprądowych oraz pomiar impedancji pętli zwarcia, który potwierdza skuteczność ochrony.

Dobór bezpiecznika wpływa nie tylko na bezpieczeństwo, ale też na cenę polisy ubezpieczeniowej. Ubezpieczyciele sprawdzają, czy instalacja spełnia normy, a brak działającego RCCB w łazience potrafi obniżyć odszkodowanie za szkody wodno-elektryczne nawet o 50%.

Kiedy NIE stosować poszczególnych rozwiązań

Bezpiecznik topikowy D0 16 A nie nadaje się do obwodu z silnikiem bramy garażowej. Prąd rozruchowy przekracza 50 A, a wkładka topikowa nie zdąży zareagować w porę. Lepszym wyborem jest wyłącznik nadprądowy C16 A lub D10 A, który toleruje krótkotrwałe przeciążenia.

Wyłącznik nadprądowy B16 A nie chroni przed prądem upływu. W kuchni, łazience i pralni potrzebny jest dodatkowo RCCB 30 mA, inaczej porażenie prądem grozi poważnymi konsekwencjami zdrowotnymi. Zabezpieczenie nadprądowe wykrywa tylko zwarcia i przeciążenia, nie chroni człowieka.

Bezpiecznik cylindryczny gPV nie powinien pracować w obwodach AC 230 V, mimo że wymiary mogą być identyczne jak CH 10 × 38. Jego właściwości dotyczą gaszenia łuku stałoprądowego, a nie przemiennego. Próba wymiany gPV na CH 16 A w domu kończy się szybkim zużyciem bezpiecznika przy każdym wyzwoleniu.

Bezpiecznik PTC polimerowy nie sprawdzi się jako ochrona obwodu siłowego w kuchni. Jego zdolność zwarciowa sięga kilku amperów, a typowy obwód z kuchenką wymaga 16 A. PTC stosuje się w płytkach drukowanych, zasilaczach USB i obwodach pomocniczych, gdzie prąd zwarcia jest niewielki.

Źródła i normy

PN-EN 60269-1:2010, PN-EN 60269-4:2010, PN-EN 60898-1:2019, PN-EN 61008-1:2015, PN-EN 61009-1:2015, PN-HD 60364 seria norm instalacji elektrycznych niskiego napięcia. Wykaz publikacji wraz z treścią dostępny w Polskim Komitecie Normalizacyjnym (pkn.pl).

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. z późniejszymi zmianami), określają obowiązek stosowania wyłączników różnicowoprądowych w określonych strefach wilgotnych.

Przepisy SEP dotyczące eksploatacji i dozoru urządzeń elektrycznych (seria norm i wytycznych Stowarzyszenia Elektryków Polskich, sep.com.pl) definiują uprawnienia do wykonywania pomiarów oraz wymiany zabezpieczeń w rozdzielniach.

Dane techniczne konkretnych wyłączników i wkładek topikowych dostępne są w katalogach producentów zgodnych z IEC oraz w serwisach branżowych, takich jak elektro.info.pl czy elektroda.pl. Przy doborze warto korzystać z aktualnych materiałów, ponieważ normy i zakresy produkcji zmieniają się co kilka lat.
