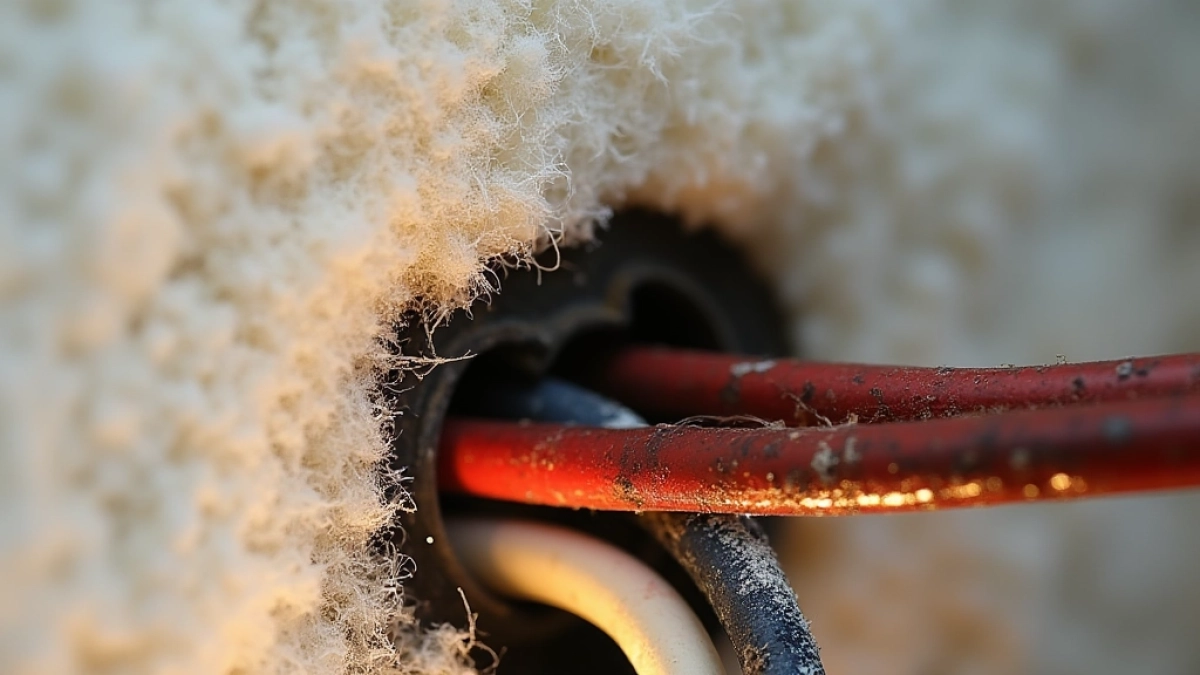

Przewody elektryczne w wełnie mineralnej: jak poprowadzić bez ryzyka pożaru

Ściana wymurowana, tynk nałożony, a tu nagle okazuje się, że trzeba poprowadzić kabel do oprawy w suficie podwieszanym, pod którym czeka już 20 cm wełny mineralnej. W takim momencie pojawia się pytanie, które spędza sen z powiek niejednemu inwestorowi i wykonawcy: jak bezpiecznie przeprowadzić przewody elektryczne w wełnie mineralnej, żeby za rok nie żałować, a za dwadzieścia lat nie tłumaczyć się rzeczoznawcy z pożaru. Odpowiedź nie jest skomplikowana, ale wymaga zrozumienia kilku zależności, o których rzadko mówi się w skrótowych poradnikach.

• Jaki peszel do wełny mineralnej: ognioodporny czy zwykły
• Obciążalność prądowa przewodów w wełnie: co wolno, a czego unikać
• Przejście kabla z ściany do sufitu podwieszanego: 3 sprawdzone metody
• Najczęstsze błędy przy instalacji elektrycznej w wełnie i ich konsekwencje
• Checklist odbioru instalacji w wełnie mineralnej
• Normy i przepisy, do których warto sięgnąć

Jaki peszel do wełny mineralnej: ognioodporny czy zwykły

Peszel stanowi pierwszą linię obrony między przewodem a otuliną termiczną. Jego zadanie nie ogranicza się do mechanicznej ochrony kabla przed wgnieceniem w wełnę, ponieważ równie istotne jest odprowadzanie ciepła wydzielanego podczas przepływu prądu oraz ograniczenie rozprzestrzeniania ognia w razie zwarcia.

W przestrzeni zabudowanej sufitem podwieszanym sprawdzają się dwa typy osłon. Pierwszy to klasyczny peszel sztywny (RVS) oraz giętki (RL), wykonany z samogasnącego PVC. Drugi to peszel bezhalogenowy (HF), wytwarzany z tworzywa, które pod wpływem temperatury nie wydziela toksycznych, korozyjnych gazów. Różnica wydaje się kosmetyczna, dopóki nie przypomnimy sobie, że podczas pożaru to właśnie chlorowodór i cyjanowodór z typowego PVC odpowiadają za większość zatruć, a nie sam ogień.

Wybór konkretnego rozwiązania determinuje norma PN-HD 60364-5-52, która wprost wskazuje warunki prowadzenia przewodów w materiałach palnych. Wełna mineralna sama w sobie należy do grupy A1 (niepalna), ale peszel PVC pod wpływem temperatury powyżej 90°C zaczyna mięknąć i traci kształt, odsłaniając izolację kabla. Tymczasem przewód miedziany YDYp 3x2,5 mm² obciążony 16 A rozgrzewa się w otulinie termicznej właśnie do takich wartości po dwóch, trzech godzinach ciągłej pracy.

Praktyka pokazuje prostą regułę: wszędzie tam, gdzie peszel styka się z wełną mineralną na dłuższym odcinku, lepszym wyborem będzie wersja ognioodporna HF. Różnica w cenie (około 2,50-3,50 zł za metr wobec 0,80-1,20 zł za klasyczny RVS) zwraca się wielokrotnie, gdy ubezpieczyciel zaczyna analizować przyczynę ewentualnego zdarzenia.

Warto też pamiętać o średnicy. Peszel 20 mm swobodnie pomieści pojedynczy przewód YDYp 3x1,5 mm² lub 3x2,5 mm², ale przy większej liczbie obwodów lepiej sięgnąć po średnicę 25 mm albo 32 mm. Zbyt ciasne upakowanie kabli w osłonie ogranicza oddawanie ciepła i wymusza obniżenie dopuszczalnego prądu, co omówię w dalszej części.

Dlaczego materiał peszla ma znaczenie dla bezpieczeństwa

Chemia pożaru instalacji elektrycznej różni się od pożaru mebli. PVC podczas spalania uwalnia chlorowodór, który w kontakcie z wilgocią w drogach oddechowych tworzy kwas solny. Bezhalogenowy peszel zachowuje stabilność do temperatury 105°C, a w przypadku zapłonu nie wytwarza toksycznych związków, co ma znaczenie zwłaszcza w sypialniach i pokojach dziecięcych, gdzie strop podwieszany stanowi dominującą przegrodę.

Obciążalność prądowa przewodów w wełnie: co wolno, a czego unikać

Wełna mineralna działa jak koc termiczny otulający kabel, więc przewód nie może oddać ciepła tak skutecznie jak w swobodnym powietrzu. To fundamentalna zależność, którą pomija większość amatorskich instalacji, a która decyduje o tym, czy obwód wytrzyma deklarowane obciążenie.

Zgodnie z normą PN-HD 60364-5-523 oraz katalogami producentów kabli, dla przewodu miedzianego YDYp 3x2,5 mm² ułożonego w peszlu otoczonym wełną mineralną o grubości powyżej 10 cm dopuszczalne obciążenie spada do około 21 A. Po uwzględnieniu zabezpieczenia nadprądowego (wyłącznik B16A) oraz współczynnika grupowania kilku obwodów w jednej trasie, realna wartość maleje do 16 A, czyli około 3,5 kW mocy ciągłej. Analogicznie YDYp 3x1,5 mm² w identycznych warunkach obsłuży maksymalnie 10 A, co odpowiada mocy 2,2 kW.

Temperatura otoczenia oraz wzajemne sąsiedztwo przewodów potrafią obniżyć te wartości o kolejne 15-20%. Współczynnik korekcyjny Cg dla trzech obwodów w jednym peszlu wynosi 0,7, co w praktyce oznacza, że zamiast 21 A można bezpiecznie obciążyć przewód prądem 14,7 A. Dlatego tak ważne jest rozdzielanie obwodów siłowych i oświetleniowych na osobne peszle, nawet jeśli wymaga to dodatkowego metra osłony.

Przewody bezhalogenowe (YKXS) zachowują identyczną obciążalność co klasyczne YDYp w temperaturze do 70°C, ale wytrzymują krótkotrwałe przegrzanie do 250°C, co ma znaczenie przy lokalizacji zwarcia. Standardowy YDYp zaczyna się rozkładać w temperaturze 160°C, wydzielając gęsty, czarny dym.

Warto też zwrócić uwagę na długość trasy. Przewód 3x2,5 mm² o długości 25 m przy obciążeniu 16 A traci około 4,5% napięcia, co mieści się w normowej rezerwie 5%. Po przekroczeniu 30 m spadek napięcia zbliża się do granicy tolerancji i wymaga zwiększenia przekroju do 4 mm², w przeciwnym razie odbiorniki będą pracować w warunkach obniżonego napięcia, a to przyspiesza zużycie silników kompresorów i wentylatorów.

Kiedy nie warto prowadzić kabla w wełnie

Niektórych obwodów po prostu nie powinno się układać w warstwie izolacji termicznej. Dotyczy to przede wszystkim instalacji słaboprądowych (LAN, telewizja), które są wrażliwe na zakłócenia elektromagnetyczne i generują dodatkowe ciepło. Również obwody zasilające urządzenia o mocy powyżej 3,5 kW (grzejniki elektryczne, bojlery przepływowe) lepiej prowadzić natynkowo w korytkach, ograniczając odcinek w wełnie do minimum niezbędnego do przejścia przez przegrodę.

Przejście kabla z ściany do sufitu podwieszanego: 3 sprawdzone metody

Moment, w którym kabel musi opuścić warstwę tynku i wejść w wełnę mineralną nad sufitem podwieszanym, bywa źródłem najpoważniejszych błędów. Trzy poniższe metody sprawdzają się w zależności od etapu budowy i konstrukcji stropu.

Metoda 1: podkucie w ścianie poniżej planowanego sufitu

Bruzda wykuwana w ścianie murowanej 15-20 cm poniżej projektowanego poziomu sufitu podwieszanego stanowi najczystsze rozwiązanie na etapie stanu surowego. Kabel schodzi w tynku, a następnie łagodnym łukiem wchodzi w peszel prowadzony w wełnie mineralnej. Peszel wchodzi w ścianę przez otwór o średnicy większej o 5 mm od jego średnicy, a szczelinę uszczelnia się masą ogniochronną (np. Hilti CP 611A).

Taka trasa wymaga precyzyjnego rozplanowania przed tynkowaniem. Każde przestawienie oprawy o 30 cm oznacza kucie na nowo. Warto narysować rozmieszczenie w skali 1:50 i oznaczyć punkty wejścia peszla w strop.

Metoda 2: przepust przez strop na etapie montażu wełny

Gdy strop jest już otynkowany, a wełna mineralna dopiero trafia poddasze, najlepszym wyjściem jest przepust przez strop. Wiertnica koronkowa wycina otwór o średnicy 25-32 mm, przez który przechodzi rura ogniochronna (stalowa lub z tworzywa silikonowanego) wystająca ponad warstwę wełny. W rurze prowadzony jest kabel, a wełna mineralna dolega szczelnie do jej powierzchni.

Rura musi wystawać co najmniej 2 cm ponad górną krawędź izolacji, żeby woda kondensacyjna nie ściekała po kablu. W praktyce stosuje się rurę o długości 30-40 cm, zaginając jej górny koniec pod kątem 90° w stronę stropu, co tworzy naturalny syfon ochronny.

Metoda 3: prowadzenie w listwie przypodłogowej lub korytkach

Remonty w istniejących budynkach, gdzie kucie ścian jest niepraktyczne, wymuszają prowadzenie instalacji natynkowo. Listwa przypodłogowa z kanałem kablowym (szerokość 40-60 mm) mieści peszel 20 mm, a po zamknięciu klapki pozostaje dyskretna linia przy podłodze. Od listwy kabel wchodzi w ścianę przez otwór wywiercony tuż nad cokołem, a następnie trafia do sufitu podwieszanego krótkim peszlem poprowadzonym równolegle do narożnika.

Korytko metalowe (np. 40x20 mm) sprawdza się w pomieszczeniach gospodarczych i garażach, gdzie estetyka schodzi na dalszy plan. Korytko montuje się do ściany kołkami co 50 cm, a pokrywę zatrzaskuje po ułożeniu kabli.

Najczęstsze błędy przy instalacji elektrycznej w wełnie i ich konsekwencje

Lista grzechów głównych powtarza się z zaskakującą regularnością, niezależnie od regionu Polski. Każdy z nich zmienia rachunek ekonomiczny i prawny inwestycji.

Brak peszla. Kabel YDYp bezpośrednio w wełnie mineralnej to proszenie się o kłopoty. Nawet jeśli przewód nie ulegnie uszkodzeniu mechanicznemu, to podczas ewentualnego pożaru izolacja PVC topi się w temperaturze 90°C i odsłania żyły miedziane, a brak osłony ogniochronnej pozwala na rozprzestrzenianie się płomieni.

Zbyt ciasne wiązki kabli. Pięć przewodów 3x2,5 mm² upchniętych w jednym peszlu 32 mm to typowy widok na budowach, gdzie elektryk chce zaoszczędzić na materiale. Współczynnik grupowania Cg wynosi wtedy 0,5, a realna obciążalność spada o połowę, co prowadzi do przegrzewania i stopniowej degradacji izolacji.

Puszki łączeniowe w przestrzeni sufitowej. Norma PN-HD 60364 wyraźnie zabrania umieszczania puszek łączeniowych i rozdzielczych w strefach zamkniętych, do których nie ma stałego dostępu. Każde połączenie musi być dostępne poprzez klapę rewizyjną lub znajdować się w obrębie oprawy oświetleniowej.

Brak zachowania przekroju. Przewód 3x1,5 mm² zabezpieczony B16A to proszenie się o pożar, ale równie często spotykany błąd, bo wykonawca korzysta z jednego rolki kabla do wszystkich obwodów.

Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli rzeczoznawca stwierdzi prowadzenie instalacji niezgodne z normami. Koszty obejmują nie tylko naprawę, ale też konieczność odkrycia całego sufitu i ponownego ułożenia wełny.

Konsekwencje błędów pojawiają się falami. Najpierw inspektor nadzoru budowlanego wzywa do usunięcia nieprawidłowości, potem ubezpieczyciel kwestionuje polisę, a w skrajnych przypadkach prokuratura prowadzi postępowanie o narażenie na niebezpieczeństwo.

Realne skutki zaniedbań

Pożar poddasza w domu jednorodzinnym spowodowany przegrzanym kablem w wełnie mineralnej potrafi strawić konstrukcję w ciągu 12-15 minut, bo ukryta warstwa izolacji działa jak lont. Strażacy nie są w stanie szybko zlokalizować ognia, a woda gaśnicza niszczy resztę wyposażenia. Wypłata odszkodowania w takiej sytuacji zależy od opinii biegłego z zakresu pożarnictwa, który niemal zawsze wskazuje na niezgodność instalacji z normami.

Checklist odbioru instalacji w wełnie mineralnej

Ośmiopunktowa lista kontrolna pozwala zweryfikować instalację przed zamknięciem sufitu podwieszanego. Wydrukuj ją i przejdź z nią każde pomieszczenie, w którym kabel biegnie w warstwie izolacji.

• Peszel oznaczony symbolem HF (bezhalogenowy) lub stalowy, bez widocznych zgnieceń i pęknięć.
• Jeden obwód w jednym peszlu; dopuszczalne maksymalnie dwa obwody oświetleniowe w jednej osłonie.
• Przekrój przewodu dopasowany do zabezpieczenia nadprądowego z tabeli obciążalności.
• Brak puszek łączeniowych w przestrzeni sufitowej; wszystkie połączenia dostępne przez klapy rewizyjne.
• Przepust przez strop uszczelniony masą ogniochronną, klasa odporności ogniowej EI 30 lub wyższa.
• Kabel swobodnie ułożony w peszlu, bez naprężeń i ostrych zagięć (promień gięcia min. 5-krotność średnicy peszla).
• Klapa rewizyjna o wymiarach min. 20x20 cm w miejscu każdego przepustu lub rozgałęzienia.
• Dokumentacja powykonawcza z zaznaczonymi trasami kabli i zdjęciami przed zamknięciem sufitu.

Zdjęcia wykonane telefonem przed zatynkowaniem i zamknięciem sufitu stanowią bezcenne źródło informacji przy każdej późniejszej modernizacji. Warto oznaczyć na ścianie ołówkiem trasę peszla, bo po pięciu latach nikt nie będzie pamiętał, którędy biegł kabel.

Normy i przepisy, do których warto sięgnąć

PN-HD 60364-5-52 to fundament, ale warto znać też dokumenty towarzyszące. PN-EN 50575 reguluje klasyfikację reakcji przewodów na ogień, PN-EN 13501-1 wprowadza euroklasy od A1 do F, a Warunki Techniczne 2024 nakładają obowiązek stosowania materiałów o odpowiedniej klasie palności w stropach między kondygnacjami.

Katalogi producentów kabli (dane techniczne dostępne w kartach katalogowych w formacie PDF) zawierają szczegółowe tabele obciążalności z uwzględnieniem temperatury otoczenia, rezystywności gruntu i współczynników grupowania. To tam znajdziesz dokładne wartości dla konkretnego typu przewodu w konkretnej metodzie prowadzenia.

Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) w §183 wprost zabrania prowadzenia przewodów elektrycznych w warstwie izolacji termicznej bez osłon ogniochronnych.

Wybór właściwego peszla, zachowanie obciążalności prądowej, uszczelnienie przepustów i dokumentacja powykonawcza to cztery filary bezpiecznej instalacji w wełnie mineralnej. Zaniedbanie któregokolwiek z nich prędzej czy później kończy się wizytą rzeczoznawcy albo, co gorsza, straży pożarnej.
