Jak zrobić połączenie w puszce elektrycznej, żeby działało latami

Łączenie kabli w puszce elektrycznej to ostatni moment, w którym decydujesz, czy obwód będzie działał bezawaryjnie przez dwadzieścia lat, czy odmówi posłuszeństwa przy pierwszej burzy. Źle odizolowana żyła, za ciasna złączka, brak zapasu przewodu. Każdy z tych detalów potrafi zniweczyć pracę całej ekipy. Poniżej znajdziesz konkretne wskazówki, które porządkują temat od ściągnięcia izolacji aż po dobór puszki zgodnej z normą PN-HD 60364, z tabelą porównawczą akcesoriów i listą błędów, jakie elektrycy wciąż powtarzają na polskich budowach.

• Jak przygotować kable i odizolować żyły w puszce
• Złączki do puszki elektrycznej: WAGO 2273, WAGO 221 i kostka
• Najczęstsze błędy przy łączeniu przewodów w puszce instalacyjnej
• Dobór puszki i złączek zgodnie z normą PN-HD 60364
• Checklist końcowa przed zamknięciem puszki

Jak przygotować kable i odizolować żyły w puszce

Przygotowanie kabli zaczyna się od zdjęcia powłoki zewnętrznej, czyli tak zwanej izolacji głównej. Do tego celu najlepiej sprawdza się ściągacz izolacji Jokari lub Knipex, ponieważ tnący krążek z regulowaną głębokością nacina tylko płaszcz, nie naruszając żył fazowych. Zwykły nóż tapeciakowy też da radę, lecz wymaga wprawy, by nie przeciąć izolacji pojedynczego przewodu wewnątrz kabla.

Nożyk zawsze prowadzi się wzdłuż osi kabla, najlepiej pod kątem prostym do powłoki, na odcinku około 10 cm. Tyle wystarczy, by swobodnie ułożyć żyły w puszce bez szarpania. Ruch powinien być kontrolowany, z wyczuciem oporu tworzywa. Zbyt silne naciśnięcie powoduje karby na izolacji żył, które po latach pękają pod wpływem ciepła wydzielanego przez przepływający prąd.

Po zdjęciu płaszcza zewnętrznego przychodzi czas na odizolowanie samych żył. Optymalna długość odizolowania to 11 mm, czyli tyle, ile mierzą standardowe złączki sprężynowe WAGO serii 2273 i 221. Krótsza końcówka nie zapewnia pełnego styku, dłuższa odsłania miedź, która utlenia się w obecności wilgoci, zwłaszcza w puszkach podtynkowych w łazienkach.

Szczególną uwagę poświęć żyłom ochronnym PE oraz neutralnym N, które biegną obok siebie. Nacinanie izolacji między nimi zwykłym nożem grozi przypadkowym uszkodzeniem obu żył jednocześnie i zwarciem, zanim jeszcze podłączysz pierwsze gniazdko. Dlatego ściągacz z ogranicznikiem głębokości to nie luksus, lecz elementarna ochrona.

Gdy zauważysz drobne nacięcie na płaszczu żyły, nie wymieniaj całego kabla. Wystarczy kawałek termokurczliwej koszulki o średnicy o jeden rozmiar większej od przewodu, nasunięty na uszkodzenie i obkurczony opalarką. Temperatura około 120 stopni Celsjusza przywraca szczelność, a klej termotopliwy wewnątrz rurki dodatkowo uszczelnia połączenie.

Złączki do puszki elektrycznej: WAGO 2273, WAGO 221 i kostka

Rynek złączek instalacyjnych w ciągu ostatniej dekady zmienił się zasadniczo. Jeszcze piętnaście lat temu królowały kostki ceramiczne wkręcane, dziś coraz częściej stosuje się złączki sprężynowe, które skracają czas montażu i eliminują błąd niedokręcenia. Każde z tych rozwiązań ma jednak swoje miejsce, a świadomy wybór zależy od typu przewodu, przekroju i warunków panujących w puszce.

Złączki WAGO serii 2273 to klasyka dla przewodów jednodrutowych typu DY, czyli sztywnego drutu miedzianego o przekroju od 0,5 do 2,5 mm². Obsługują od dwojga do pięciorga przewodów, a ich sercem jest sprężyna zatrzaskowa, która dociska żyłę przez cały okres eksploatacji. Cena pojedyncj złączki waha się od 1,20 do 2,50 zł, zależnie od liczby wejść i producenta.

Kiedy w instalacji pojawia się przewód wielodrutowy LgY, elastyczna linka z cieniutkich drucików, seria 2273 przestaje wystarczać. Sprężyna zwykłego zatrzasku nie utrzymuje pojedynczych drucików, które mogą się przesuwać i wypadać. Rozwiązaniem jest WAGO 221 ze złączką dźwigniową, gdzie dźwigienka blokuje żyłę po złożeniu. Serie 221 mieszczą przekroje od 0,14 do 6 mm², więc sprawdzają się także przy grubszych obwodach.

Kostka elektryczna, zwana też złączką śrubową, nadal ma sens w instalacjach narażonych na wibracje, w rozdzielnicach przemysłowych oraz wszędzie tam, gdzie wymagany jest okresowy docisk. Moment dokręcania wynosi od 0,5 do 0,8 Nm dla kostek o przekroju do 2,5 mm², co odpowiada lekkie mu naciskowi śrubokręta. Zbyt mocne dokręcenie zrywa gwint, zbyt luźne powoduje grzanie styku.

Ostatnią grupą są listwy zaciskowe sprężynowe, montowane na szynie TH-35. W zwykłej puszce podtynkowej nie mają zastosowania, lecz w rozdzielnicach pozwalają uporządkować wiele przewodów w jednym rzędzie. Dla majsterkowicza oznacza to prostsze diagnozowanie usterek, bo każdy obwód ma swoje jednoznaczne miejsce.

Porównanie obu wiodących systemów pokazuje wyraźną różnicę w logistyce montażu. WAGO zajmuje mniej miejsca w puszce, bo jej obudowa jest płaska, a kostka ceramiczna potrzebuje około 1,5 raza więcej przestrzeni. W ciasnej puszce podtynkowej o głębokości 40 mm różnica oznacza realne problemy z domknięciem pokrywy.

Najczęstsze błędy przy łączeniu przewodów w puszce instalacyjnej

Pierwszy grzech to mieszanie fazy L z przewodem neutralnym N w tej samej złączce WAGO 2273. Mechanizm złączki zakłada, że wszystkie wejścia są sobie równoważne i przenoszą ten sam potencjał. Połączenie L i N w jednym zacisku powoduje zwarcie natychmiast po włączeniu bezpiecznika, często z iskrzeniem i wypaleniem styku.

Drugi błąd to brak zapasu żył. Kabel przycięty na styk z puszką nie daje możliwości ponownego połączenia, gdy złączka zawiedzie lub gdy trzeba dodać kolejny punkt. Norma mówi o minimum 5 cm zapasu z każdej strony, ale w praktyce warto zostawić 10 cm, bo koszt dodatkowego kabla jest minimalny, a komfort pracy przy ewentualnej naprawie nieoceniony.

Zbyt długie odizolowanie żyły odsłania więcej miedzi, niż potrzebuje złączka. Skutek? Odcinek nieobjęty sprężyną koroduje, zwłaszcza w pomieszczeniach wilgotnych, a po kilku latach rezystancja styku rośnie, grzeje i w końcu przerywa obwód. Precyzyjne 11 mm do odizolowania, ani milimetra więcej.

Czwarta pułapka to wkładanie aluminiowej linki do złączki WAGO 2273. Aluminium ma tendencję do płynięcia pod naciskiem, więc po kilku miesiącach styk się luzuje. Aluminiowe przewody wymagają złączek z pastą stykową lub kostek ze śrubą dociskową, która okresowo się dokręca.

Piąty problem to zbyt ciasne upchanie złączek w płytkiej puszce. Gdy złączki wystają ponad krawędź, pokrywa nie dociska ich do ściany, a przesunięcie podczas montażu gniazdka powoduje naprężenie przewodów. Wynik? Poluzowany styk po kilku tygodniach i tajemniczy zanik napięcia w gniazdkach.

Szósty błąd to brak oznaczenia obwodów. Puszka z sześcioma złączkami bez opisu zamienia się w czarną dziurę przy każdej awarii. Jeden pasek taśmy izolacyjnej z napisem ołówka lub koszulka termokurczliwa z wydrukowaną etykietą pozwala zaoszczędzić godziny szukania właściwego kabla.

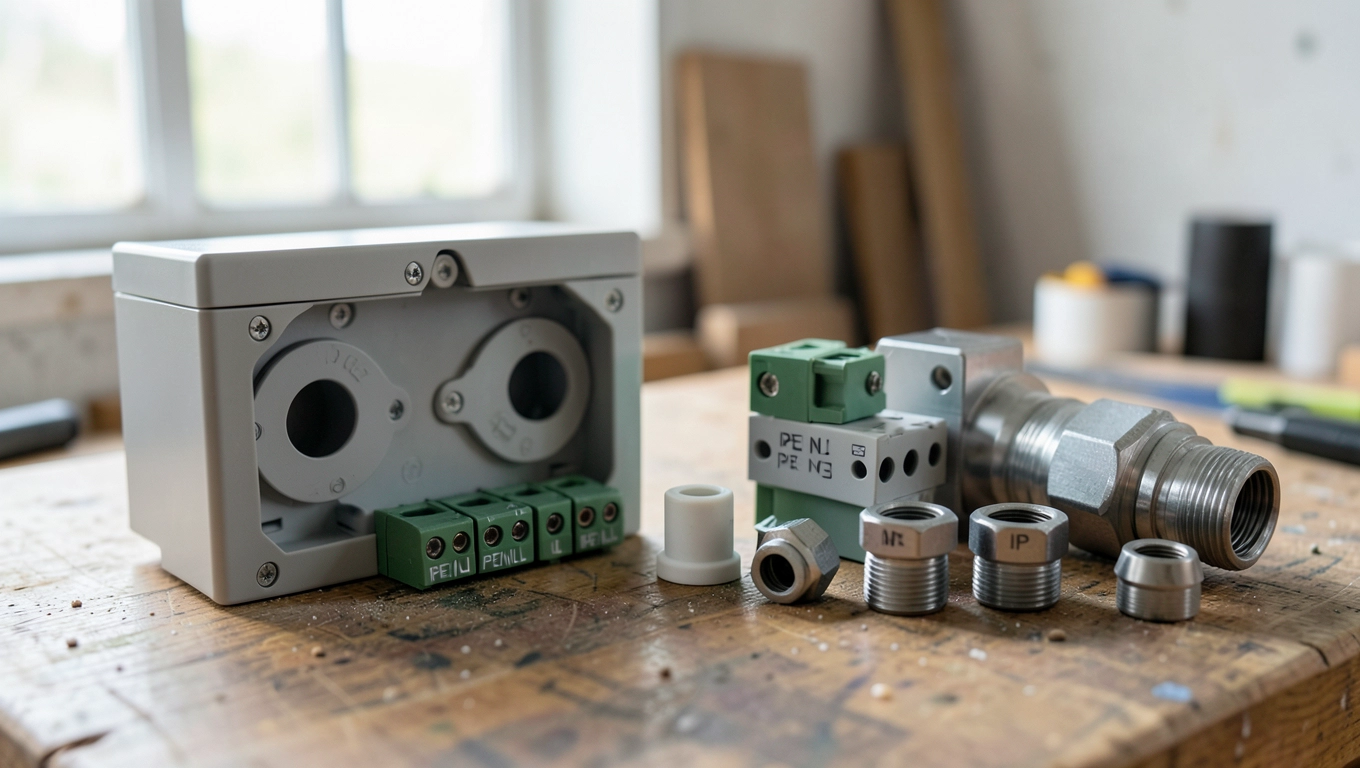

Dobór puszki i złączek zgodnie z normą PN-HD 60364

Norma PN-HD 60364 to europejska adaptacja przepisów IEC, która w Polsce reguluje projektowanie i wykonanie instalacji elektrycznych niskiego napięcia. W kontekście puszek instalacyjnych kluczowe są dwa zapisy: każde połączenie musi być dostępne bez demontażu konstrukcji budynku, a puszka musi pomieścić wszystkie złączki z zachowaniem minimum 10 mm wolnej przestrzeni na dnie.

Głębokość puszki podtynkowej determinuje liczbę złączek. W puszce o głębokości 40 mm zmieścisz około trzech złączek WAGO 221 lub pięciu WAGO 2273. Przy głębokości 60 mm liczby rosną odpowiednio do sześciu i dziewięciu, co wystarcza na większość domowych obwodów oświetleniowych. Puszki natynkowe, często stosowane w garażach i piwnicach, dają jeszcze więcej miejsca, ale zabierają przestrzeń użytkową.

Zastosowania zewnętrzne wymagają puszek o klasie szczelności co najmniej IP55, z uszczelką na pokrywie i dławikami kablowymi. Woda wnikająca do puszki powoduje korozję miedzi i stopniowe pogarszanie styku, nawet w pozornie szczelnych złączkach WAGO. Dlatego ogród, taras czy elewacja to osobna kategoria instalacyjna, z własnymi regułami doboru osprzętu.

Przy renowacjach starych instalacji często spotykasz puszki o standardzie fi 60, czyli średnicy wewnętrznej 60 mm. Nowsze rozwiązania fi 68 pozwalają zmieścić więcej złączek, ale wymagają większych otworów w ścianie. Przy wymianie warto sprawdzić, czy puszka w ścianie to klasyczna polska P-kwadrat, czy nowsza okrągła, bo adaptery bywają kłopotliwe.

Norma jasno precyzuje też sposób prowadzenia kabli w puszce. Przewody powinny wchodzić przez dławiki, bez ostrych zagięć, z łagodnym łukiem o promieniu co najmniej trzykrotności średnicy kabla. Zasada ta chroni izolację przed pęknięciami mechanicznymi w miejscu, gdzie kabel zginany jest pod kątem prostym.

Checklist końcowa przed zamknięciem puszki

Zanim wsuniesz pokrywę i zafugujesz krawędzie, sprawdź każdy punkt z osobna. Pośpiech na tym etapie zemści się przy pierwszej próbie wymiany gniazdka, a demontaż zaszpachlowanej puszki potrafi zająć pół dnia.

• Wszystkie połączenia sprawdzone próbnikiem napięcia 230 V.
• Zapas żył minimum 5 cm, a w nowej instalacji 10 cm.
• Złączki nie wystają ponad krawędź puszki, pokrywa leży płasko.
• Wnętrze puszki suche, bez pyłu i resztek izolacji.
• Żyły oznaczone: L, N, PE w sposób czytelny po otwarciu.
• Kable wprowadzone przez dławiki, bez naprężeń i ostrych zagięć.

Dobór złączek do puszki elektrycznej nie jest kwestią mody, lecz fizyki styku i chemii miedzi. Sprężyna WAGO 2273 trzyma żyłę siłą kilku niutonów, kostka ceramiczna śrubą o momencie 0,8 Nm, a każde z tych rozwiązań działa, gdy jest zastosowane zgodnie z przeznaczeniem. Świadomy elektryk nie pyta, czego użyć, lecz jaki przewód prowadzi i jaki przekrój łączy, bo od tego zależy, który mechanizm zadziała niezawodnie przez następne dwie dekady.

Źródła: Polska Norma PN-HD 60364 (Instalacje elektryczne niskiego napięcia), katalogi producentów złączek instalacyjnych, dane techniczne ściągaczy izolacji z serwisów branżowych (jokari.de, knipex.com). Aktualne ceny złączek opracowane na podstawie ofert polskich hurtowni elektrycznych w 2024 roku.
