Jak skutecznie sprawdzić wydajność instalacji PV i nie tracić złotówek

Masz panele na dachu, rachunek za prąd spadał, a teraz coś zaczęło uwierać. Licznik w aplikacji pokazuje mniej kilowatogodzin niż rok temu, choć pogoda niby ta sama. Zanim zaczniesz szukać wykonawcy albo pisać reklamację, warto zrozumieć, czym faktycznie jest kontrola wydajności instalacji pv i dlaczego nawet niewidoczne gołym okiem różnice potrafią zjeść kilkanaście procent rocznej produkcji. Prawidłowa diagnostyka nie polega na zerknięciu na falownik i stwierdzeniu "działa". To proces, w którym mierzy się konkretne parametry pracy i porównuje je z wartościami wynikającymi z fizyki oraz z projektu wykonawczego.

• Objawy spadku wydajności paneli fotowoltaicznych
• Metody pomiaru i monitoringu efektywności instalacji PV
• Ile kosztuje profesjonalny audyt wydajności fotowoltaiki
• Kiedy warto zlecić kontrolę, a kiedy wystarczy samodzielny monitoring
• Najczęstsze błędy wykrywane podczas audytów
• Jak przygotować się do audytu, żeby wynik był wiarygodny

Objawy spadku wydajności paneli fotowoltaicznych

Najłatwiej zauważalny sygnał to stopniowe rozjeżdżanie się rzeczywistej produkcji z tą, którą pokazuje aplikacja producenta lub niezależny portal monitorujący. Jeśli instalacja 10 kWp wyprodukowała w maju ubiegłego roku 1200 kWh, a teraz ledwo 950 kWh przy zbliżonym nasłonecznieniu, masz pierwszy, namacalny powód do niepokoju.

Spadek wynika z kilku grup przyczyn, z których część narasta latami, a część potrafi uderzyć z dnia na dzień. Degradacja modułów krzemowych wynosi rocznie około 0,3 do 0,7 procent mocy nominalnej, co oznacza, że po dekadzie pracy typowy panel traci od trzech do siedmiu procent wydajności. To wartość nominalna, zapisana w karcie technicznej jako LnP degradation. Jeśli wynik przekracza ten zakres, przyczyna leży gdzie indziej.

Drugą grupą są czynniki środowiskowe. Kurz, pyłki, ptasie odchody, a w zimie śnieg i szron potrafią zasłonić nawet kilkanaście procent powierzchni. Brud nierównomiernie rozłożony tworzy efekt dopasowania impedancyjnego, w którym pojedyncze zacienione ogniwa ograniczają prąd całego łańcucha. To fizyczne prawo, nie marketingowa legenda.

Trzecia grupa to uszkodzenia elektromechaniczne. Mikro-pęknięcia laminatów, korozja połączeń MC4, degradacja folii EVA, hotspoty na diodach bypass, a nawet odparowanie elektrolitu w kondensatorach falownika. Wszystkie te defekty zmniejszają uzysk, choć instalacja może nadal raportować status "online" i "producing".

Najtrudniejsze do wykrycia bez specjalistycznego sprzętu są tzw. usterki latentne. Delaminacja, PID (potential induced degradation), degradacja wywołana prądem upływu w wysokiej wilgotności, czy mikropęknięcia niewidoczne w świetle dziennym. Każda z nich potrafi zjeść od pięciu do dwudziestu pięciu procent uzysku, a w ekstremalnych przypadkach doprowadzić do trwałej awarii pojedynczego modułu.

Warto też pamiętać o błędach projektowych, które ujawniają się po sezonie. Za mały przekrój kabli, falownik dobrany na granicy zakresu, źle skonfigurowane MPPT, niewłaściwy kąt nachylenia lub orientacja względem południa. Wszystko to wpisuje się w definicję obniżonej sprawności, choć formalnie żaden komponent nie uległ awarii.

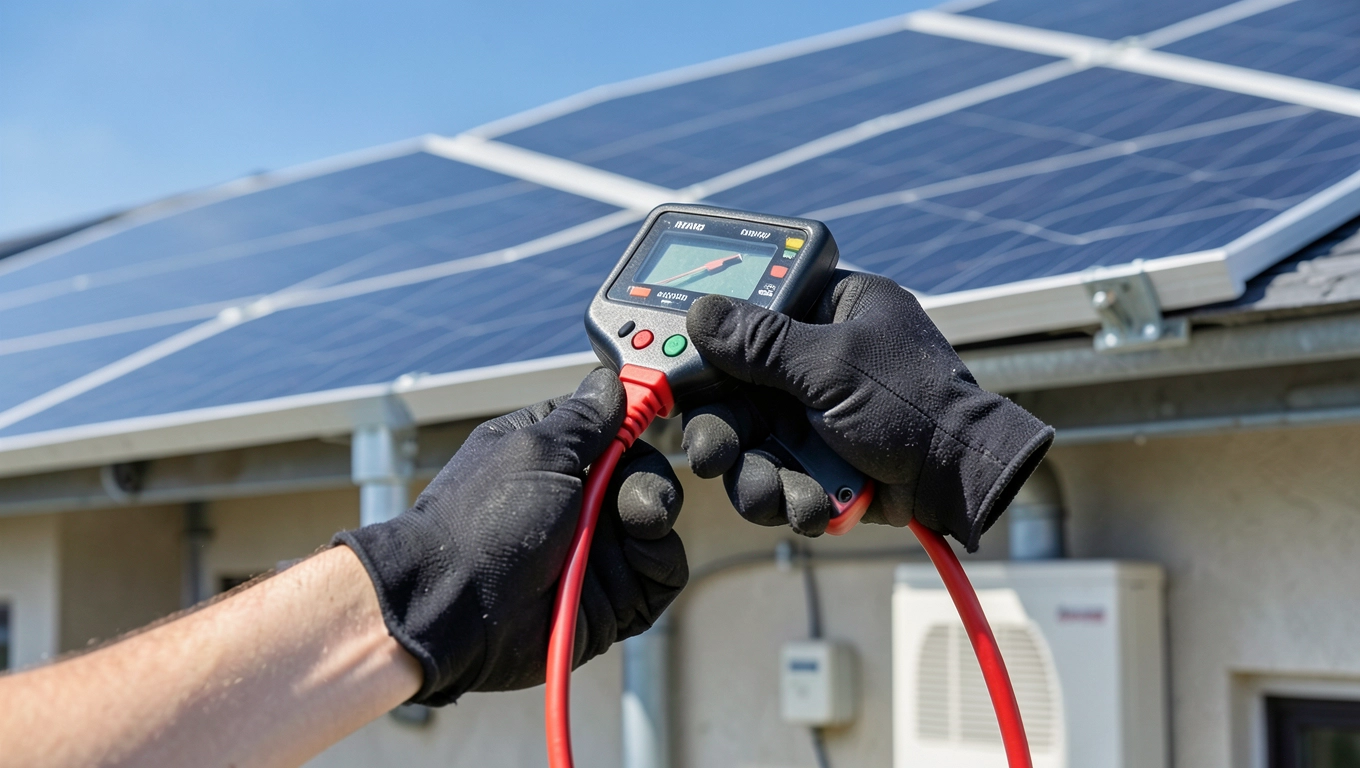

Metody pomiaru i monitoringu efektywności instalacji PV

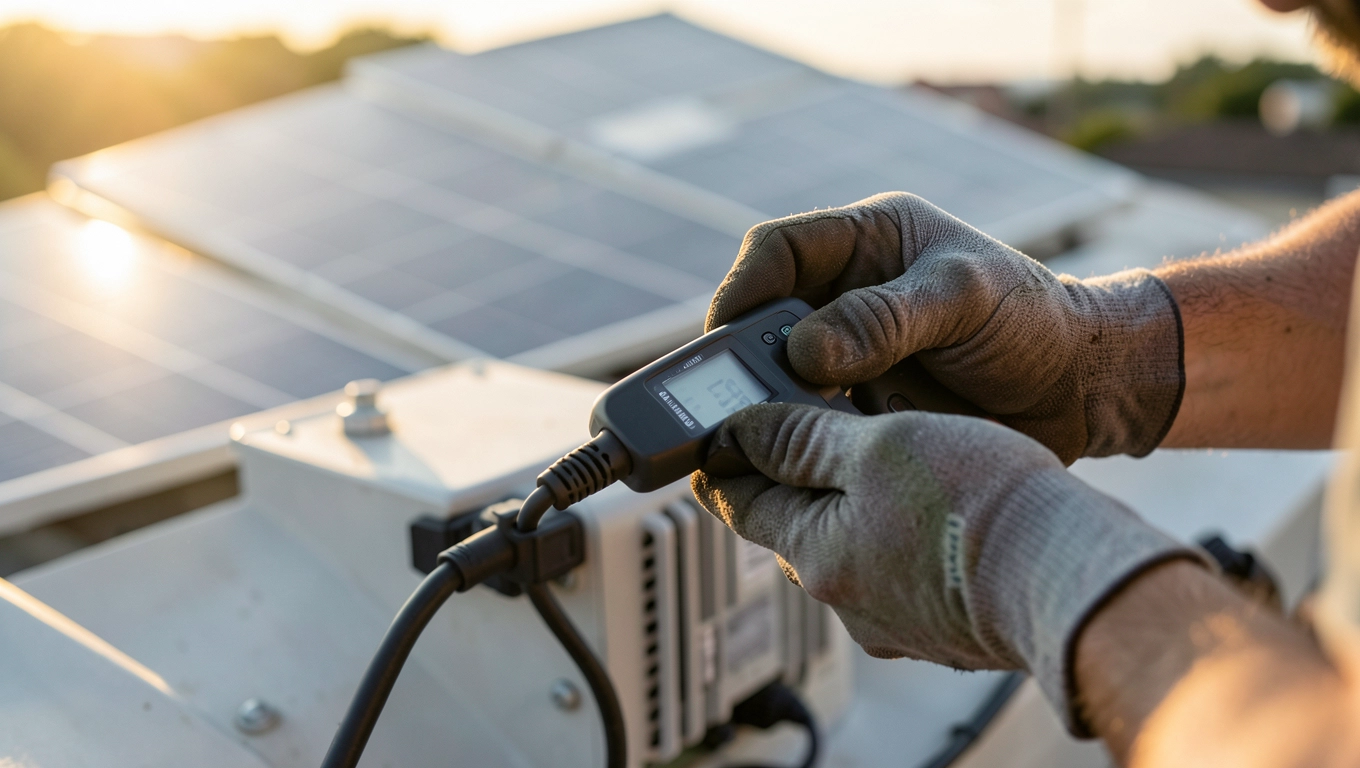

Profesjonalna kontrola wydajności instalacji pv zaczyna się od analizy danych historycznych, ale na nich się nie kończy. Pierwszym krokiem jest zawsze porównanie raportowanego uzysku z wartością oczekiwaną, wyliczoną na podstawie bazy nasłonecznienia PVGIS lub podobnego narzędzia. Różnica powyżej dziesięciu procent to już sygnał ostrzegawczy.

Następnie przychodzi czas na pomiary w terenie. Do dyspozycji są trzy podstawowe narzędzia: miernik nasłonecznienia (pyranometr albo przynajmniej ogniwo referencyjne), kamera termowizyjna z matrycą minimum 160×120 pikseli oraz miernik krzywej I-V. Pierwszy pozwala sprawdzić, ile energii słonecznej realnie dociera do powierzchni modułów. Drugi ujawnia hotspoty, zacienione ogniwa, mostki termiczne. Trzeci rysuje charakterystykę prądowo-napięciową i porównuje ją z danymi katalogowymi producenta.

W praktyce wygląda to tak: technik przyjeżdża rano, podłącza miernik do wybranych stringów, przeprowadza skan termowizyjny przy pełnym nasłonecznieniu (najlepiej powyżej 600 W/m²), a wieczorem generuje raport z konkretnymi wartościami. Same liczby nie wystarczą. Ważna jest interpretacja, w tym współczynnik wypełnienia FF, napięcie obwodu otwartego Voc oraz prąd zwarcia Isc.

Monitoring online to osobna warstwa diagnostyki. Systemy takie jak SolarLog, Fronius Solar.web, Enphase Enlighten czy SMA Sunny Portal zbierają dane z falownika co pięć minut i porównują je z oczekiwaną produkcją. Algorytmy wykrywają odchylenia większe niż ustawiony próg, na przykład piętnaście procent, i wysyłają powiadomienie. To wygodne, choć trzeba pamiętać, że działa reaktywnie i nie zawsze wskaże usterkę mechaniczną.

W polskich warunkach klimatycznych szczególną rolę odgrywa sezonowy test after winter. Kontrola stanu paneli po zejściu śniegu, ale przed pylistą wiosną, pozwala wykryć mikropęknięcia wywołane gradientem temperatury oraz uszkodzenia mechaniczne po akumulacji lodu. Brak takiego przeglądu to typowy błąd, który skraca żywotność instalacji średnio o dwa do trzech lat.

Audyt termowizyjny warto zlecić przynajmniej raz na trzy lata w przypadku instalacji dachowych i co dwa lata dla naziemnych. Kamera powinna pracować w paśmie 8 do 14 mikrometrów, a różnica temperatury powyżej pięciu kelwinów między ogniwami w tym samym module to już powód do wymiany lub reklamacji. Standard IEC 62446-3 definiuje metodykę takich badań, w tym wymagania dotyczące warunków pogodowych, obciążenia oraz odległości skanowania.

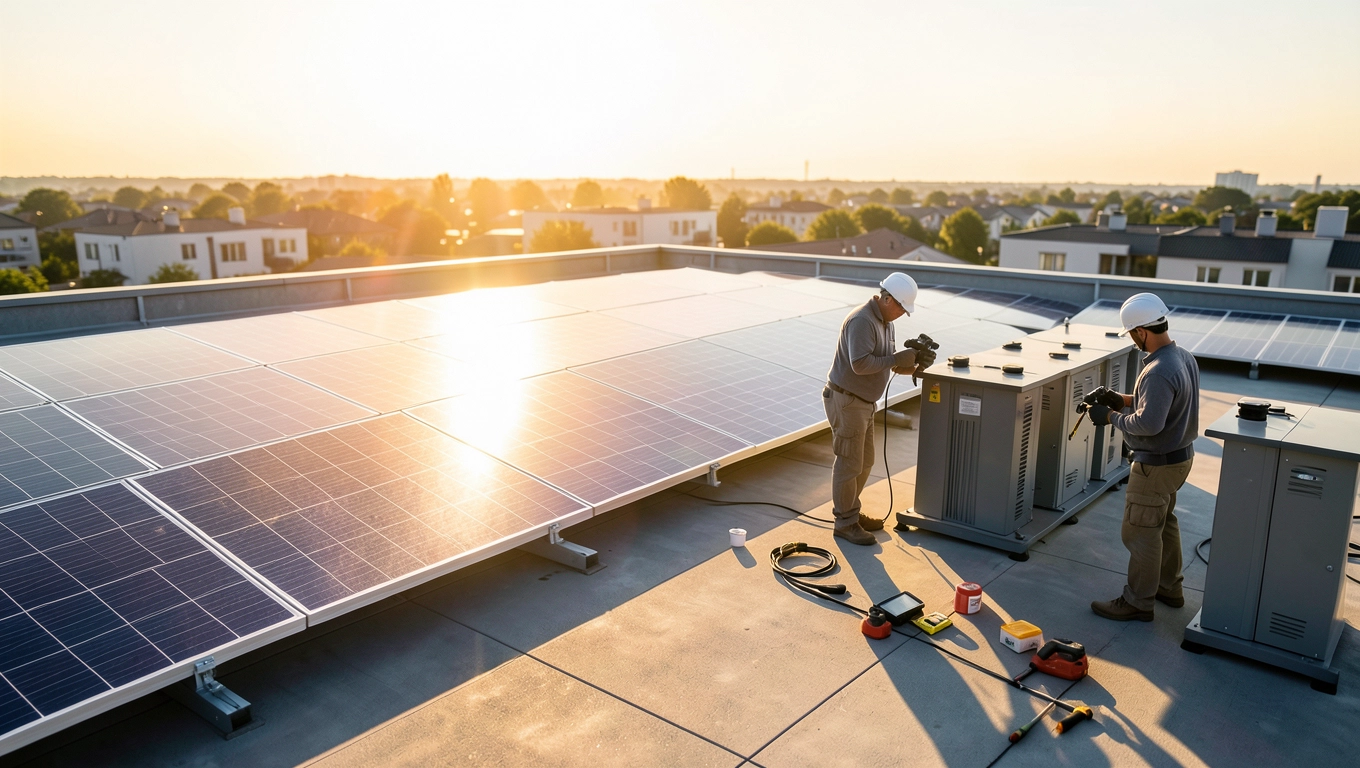

Ile kosztuje profesjonalny audyt wydajności fotowoltaiki

Ceny audytu zależą od mocy instalacji, jej lokalizacji, dostępności dachu oraz zakresu pomiarów. W segmencie mikroinstalacji do 10 kWp rozsądna stawka to 600 do 1200 PLN za jednorazową wizytę z raportem. Instalacje o mocy 10 do 50 kWp kosztują od 1200 do 3000 PLN. Powyżej 50 kWp cena negocjowana indywidualnie, zwykle w przedziale 5 do 8 PLN za kWp.

W ramach podstawowego zakresu audytor wykonuje analizę danych historycznych, pomiary napięcia i prądu każdego stringu, skan termowizyjny oraz sprawdzenie stanu złącz i kabli. Rozszerzony audyt obejmuje dodatkowo krzywe I-V, pomiar rezystancji izolacji, test sprawności poszczególnych MPPT oraz ocenę stanu konstrukcji montażowej.

Niektóre firmy oferują abonament roczny, w którym za 1500 do 3000 PLN właściciel instalacji otrzymuje cztery wizyty kontrolne, dostęp do platformy analitycznej oraz priorytet w obsłudze zgłoszeń. To rozwiązanie dla tych, którzy cenią spokój i nie chcą pamiętać o samodzielnym monitoringu.

Na co zwrócić uwagę przy wyborze wykonawcy? Przede wszystkim na sprzęt. Kamera termowizyjna powinna mieć rozdzielczość minium 320×240 pikseli i czułość poniżej 50 mK. Miernik krzywej I-V takich marek jak HT Instruments, Benning lub Seaward to rozsądne minimum. Sam smartfon z aplikacją, choć pomocny, nie zastąpi klasy przemysłowej.

Certyfikaty instalatora mają znaczenie, ale nie decydujące. Liczy się doświadczenie w diagnostyce, a nie w montażu. Montażysta potrafi podłączyć panele, ale audytor musi rozumieć fizykę ogniwa krzemowego, znać normę PN-EN 62446 oraz potrafić interpretować krzywe I-V. Warto zapytać o liczbę przeprowadzonych audytów i referencje, najlepiej od właścicieli podobnych instalacji.

Raport końcowy powinien zawierać konkretne wartości, nie ogólniki. Liczby w postaci Voc, Isc, FF, Pmax dla każdego stringu, mapy termowizyjne z oznaczonymi punktami anomalii, porównanie z wartościami katalogowymi oraz rekomendacje techniczne z priorytetami. Dobry raport ma od dziesięciu do trzydziestu stron i może służyć jako dokumentacja do reklamacji lub do ubezpieczyciela.

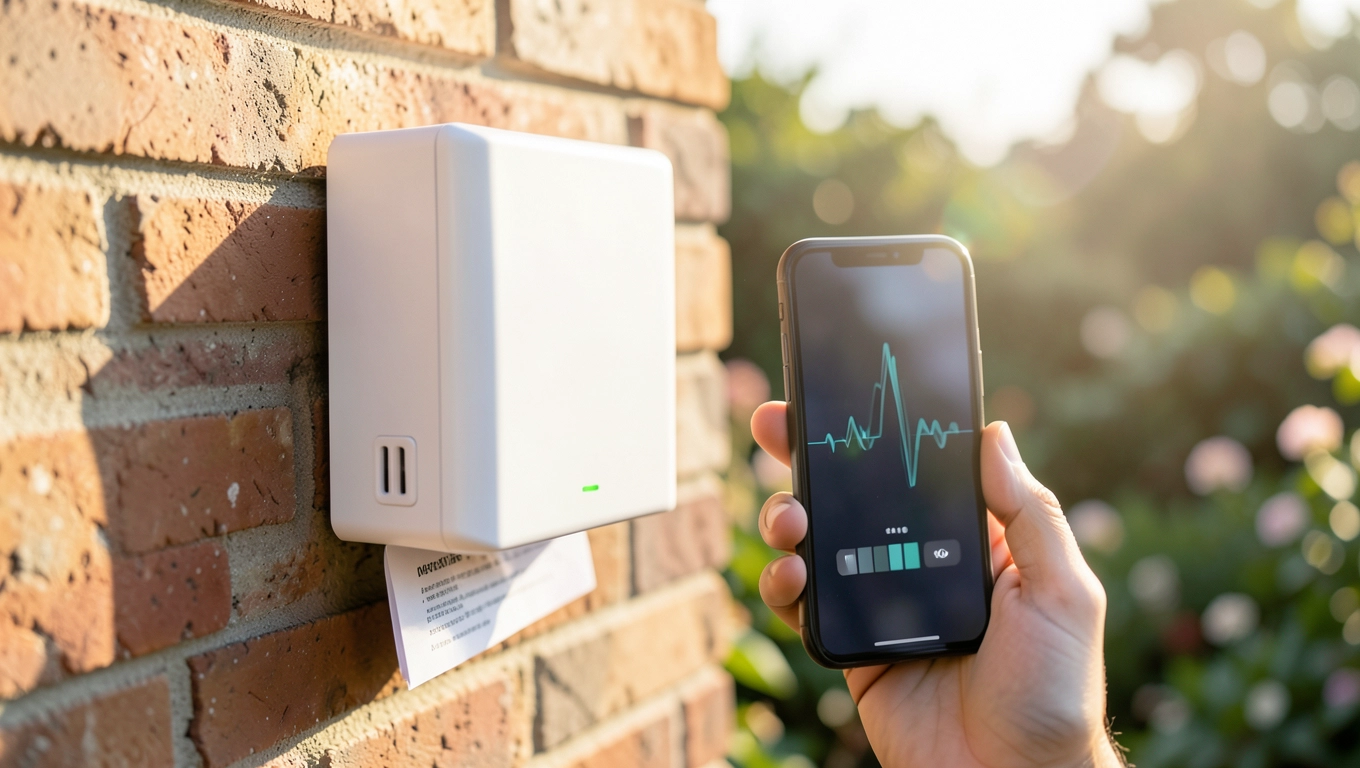

Kiedy warto zlecić kontrolę, a kiedy wystarczy samodzielny monitoring

Samodzielny monitoring w aplikacji falownika wystarczy w pierwszym roku eksploatacji, gdy instalacja jest jeszcze na gwarancji i wszelkie odchylenia powinny być zgłaszane wykonawcy. Wystarczy wtedy comiesięczne sprawdzenie zgodności produkcji z prognozą PVGIS i szybka reakcja na spadki większe niż piętnaście procent.

Profesjonalny audyt staje się potrzebny w kilku konkretnych sytuacjach. Po trzech do pięciu latach pracy, gdy kończy się gwarancja na falownik i warto sprawdzić stan kondensatorów. Po każdej poważnej burzy, gradobiciu, obfitym śniegu lub silnym wietrze, który mógł naruszyć mocowanie. Przy widocznych zmianach koloru paneli, pęknięciach szyby lub korozji ramki. Wreszcie, gdy planowany jest serwis lub rozbudowa instalacji.

Sytuacja, w której samodzielny monitoring może dać fałszywe poczucie bezpieczeństwa, to równomierne zabrudzenie pyłem kwiatowym lub sadzą. Taki brud nie tworzy hotspotów, więc termowizja nic nie wykaże, ale obniża sprawność o trzy do ośmiu procent. Zwykłe mycie demineralizowaną wodą przywraca pełną wydajność, a jego koszt to zaledwie 4 do 8 PLN za panel. Warto wliczyć tę usługę w budżet serwisowy co rok.

Przed podjęciem decyzji o audycie warto samodzielnie wykonać jeden prosty test. W słoneczny dzień, przy nasłonecznieniu powyżej 800 W/m², zmierz napięcie obwodu otwartego każdego stringu multimetrem. Porównaj wartości między sobą. Różnica większa niż pięć procent wskazuje na nierównomierne warunki lub uszkodzenie. To szybki sposób na wstępne rozpoznanie, czy problem leży w jednym module, czy w całej instalacji.

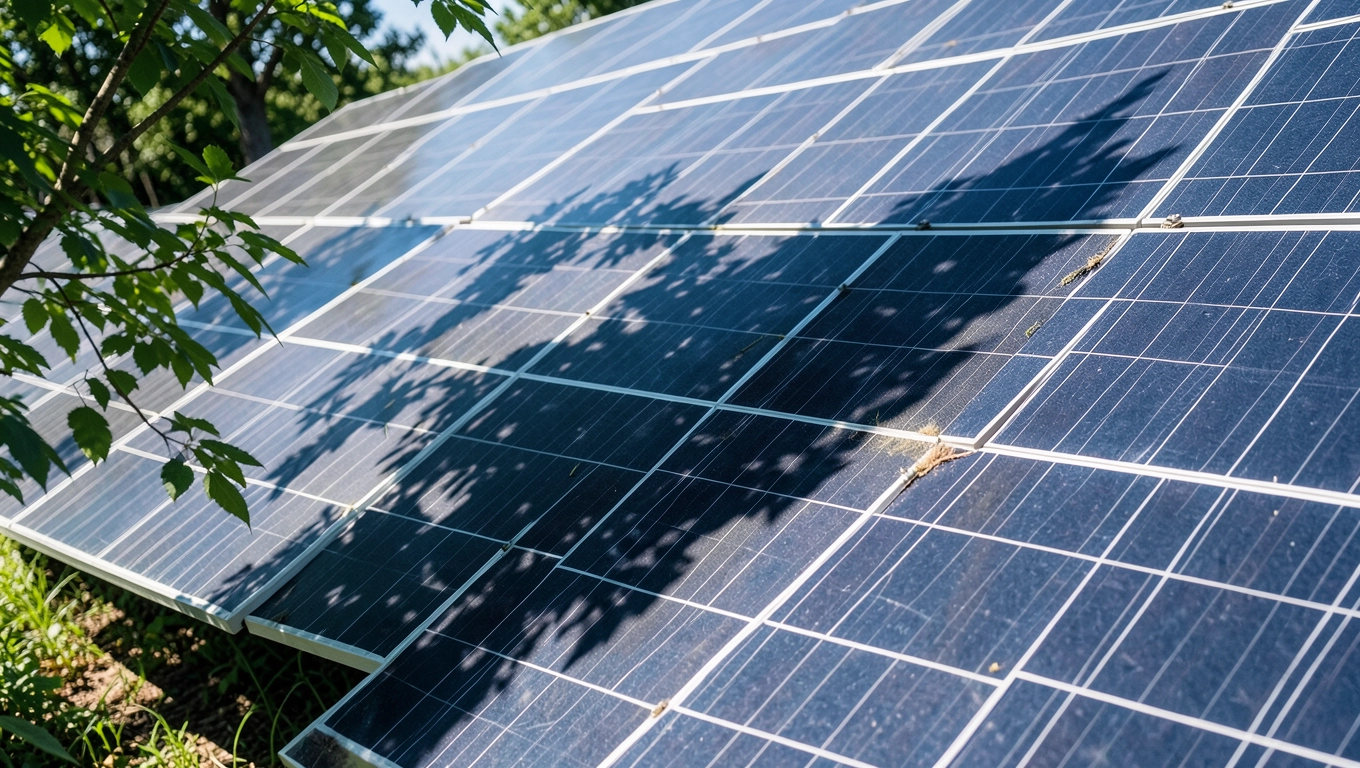

Najczęstsze błędy wykrywane podczas audytów

Ranking usterek otwierają zacienienia dynamiczne, które nie były widoczne w dniu montażu. Drzewo, które w ciągu trzech lat urosło o dwa metry, potrafi zacienić rząd paneli przez trzy godziny dziennie. Strata roczna łatwo przekracza 500 kWh. Rozwiązanie to przycinka lub reorganizacja stringów.

Drugą pozycję zajmują uszkodzone złącza MC4. Korozja pinów, nieklikające do końca blokady, przetarty kabel w miejscu zagięcia. Każde z tych uszkodzeń zwiększa rezystancję, a w konsekwencji grzeje się pod obciążeniem. Pomiar termowizyjny przy prądzie pokaże punkt o piętnastu stopniach cieplejszy od otoczenia. To nie tylko spadek wydajności, ale realne zagrożenie pożarowe.

Trzecią grupą są błędy w konfiguracji MPPT. Nowy firmware falownika potrafi automatycznie zmienić mapę stringów, wymuszając nieoptymalne połączenia. Warto sprawdzać ustawienia po każdej aktualizacji oprogramowania. Pomiar krzywej I-V szybko ujawni, czy MPPT pracuje w punkcie maksymalnej mocy, czy w lokalnym maksimum wynikającym z błędnego progu napięcia.

Wreszcie, awarie diod bypass. Gdy dioda w module ulega przebiciu, cały sekcjonowany fragment traci napięcie, a pobliskie ogniwa pracują pod zwiększonym obciążeniem. Termowizja pokaże charakterystyczny prostokąt gorących ogniw. W tym momencie moduł kwalifikuje się do wymiany, choć formalnie wciąż produkuje prąd.

Jak przygotować się do audytu, żeby wynik był wiarygodny

Trzy dni przed wizytą audytora właściciel powinien zadbać o czystość paneli, o ile ostatnie mycie miało miejsce ponad sześć miesięcy temu. Inaczej pomiar pokaże spadek wynikający z brudu, który zniknie po umyciu. Audytor zmierzy wtedy fałszywie niską wydajność resztkową.

Przygotuj dane z monitoringu. Zrzuty ekranu z aplikacji lub eksport CSV z ostatnich dwunastu miesięcy pozwalają audytorowi natychmiast wychwycić anomalie. Bez tych danych praca przypomina szukanie igły w stogu siana, a wizyta trwa dłużej, co bezpośrednio podnosi koszt.

Zapewnij dostęp do dokumentacji. Projekt wykonawczy, karty katalogowe paneli, schemat stringów, protokół pomiarowy z montażu, historia zgłoszeń serwisowych. Wszystko to skraca diagnostykę i zwiększa precyzję zaleceń. Dobry audytor zapyta o to jeszcze przed wizytą.

Wybierz dzień z dużym nasłonecznieniem, prognozowanym powyżej 700 W/m² dla godzin południowych. Pomiar krzywej I-V, skan termowizyjny i porównanie z nasłonecznieniem wymagają stabilnych warunków. Standard IEC 62446-3 mówi wprost o minimalnym progu 400 W/m², ale w praktyce im wyżej, tym mniejszy wpływ błędu pomiaru na końcowy wynik.

Na koniec warto zadać sobie pytanie, czy audyt to koszt czy inwestycja. Instalacja o mocy 10 kWp, która straciła 12 procent wydajności, produkuje rocznie mniej o 1200 kWh. Przy obecnych cenach energii to strata rzędu 600 do 900 PLN rocznie. Profesjonalny audyt za 1000 PLN zwraca się w niespełna półtora roku, a identyfikacja przyczyny może przywrócić pełną sprawność.

Diagnostyka fotowoltaiki to nie magia, lecz fizyka i inżynieria pomiarowa. Każdy procent uzysku przekłada się na konkretne złotówki, dlatego regularna kontrola wydajności instalacji pv szybko się zwraca, a brak kontroli to strata, która narasta cicho, miesiąc po miesiącu, aż w końcu staje się widoczna gołym okiem na corocznym rozliczeniu z zakładem energetycznym.

Źródła i normy: PN-EN 62446-3 (wymagania dla pomiarów termowizyjnych instalacji PV), IEC 62446-3, baza nasłonecznienia PVGIS (Joint Research Centre, Komisja Europejska), raport SolarPower Europe "EU Market Outlook 2024-2028", dokumentacja techniczna NFOŚiGW dotycząca programu "Mój Prąd", dane GUS dotyczące mocy zainstalowanej PV w Polsce, karty katalogowe producentów modułów (SunPower, Jinko, Trina, Longi).
