Kontrola stanu instalacji elektrycznej: poradnik 2026

Co trzeci pożar w budynku mieszkalnym rodzi się w instalacji elektrycznej, a w zakładach przemysłowych odsetek ten sięga nawet czterdziestu procent. Kontrola stanu instalacji to nie biurokratyczny wymysł, lecz jedyna metoda, żeby wykryć usterkę, zanim ta wywoła iskrę, przepalenie albo porażenie. W tym tekście dostajesz konkretny przewodnik: jakie pomiary naprawdę coś mierzą, kiedy zacząć szukać fachowca i ile czasu zajmuje przywrócenie bezpieczeństwa.

• Rodzaje pomiarów elektrycznych
• Lokalizacja uszkodzeń kabli i przewodów
• Przegląd instalacji elektrycznej: normy i częstotliwość
• Kiedy wezwać fachowca? 12 sygnałów awarii

Rodzaje pomiarów elektrycznych

Każdy pomiar elektryczny odpowiada na jedno pytanie: czy dany obwód zachowa się poprawnie w skrajnej sytuacji. Rezystancja izolacji sprawdza, czy prąd nie „ucieka" przez zużytą warstwę ochronną przewodu, co przy wilgoci prowadzi do przebicia i pożaru. Miernik podaje wynik w megaomach, a normą dla obwodów 230 V jest wartość powyżej 0,5 MΩ, choć świeża instalacja łatwo przekracza 200 MΩ.

Impedancja pętli zwarcia weryfikuje, czy zabezpieczenie nadprądowe zadziała wystarczająco szybko. Zbyt wysoka impedancja oznacza, że prąd zwarciowy będzie za mały, by wyzwolić bezpiecznik w wymaganym czasie (do 0,4 s dla obwodów gniazdowych). Mechanizm jest prosty: energia cieplna łuku zależy od kwadratu natężenia, więc nawet niewielkie niedociągnięcie wartości wydłuża czas wypalania i rośnie ryzyko pożaru.

Skuteczność uziemienia oraz parametry wyłączników różnicowoprądowych to kolejne filary kontroli. Pierwszy chroni przed napięciem dotykowym na obudowach urządzeń, drugi odcina zasilanie w ułamku sekundy po pojawieniu się prądu upływu powyżej 30 mA. Termowizja zamyka zestawienie, pokazując przegrzania, których nie widać gołym okiem, a które stanowią częsty zapalnik pożarów instalacyjnych.

Tabela podstawowych badań wg PN-HD 60364

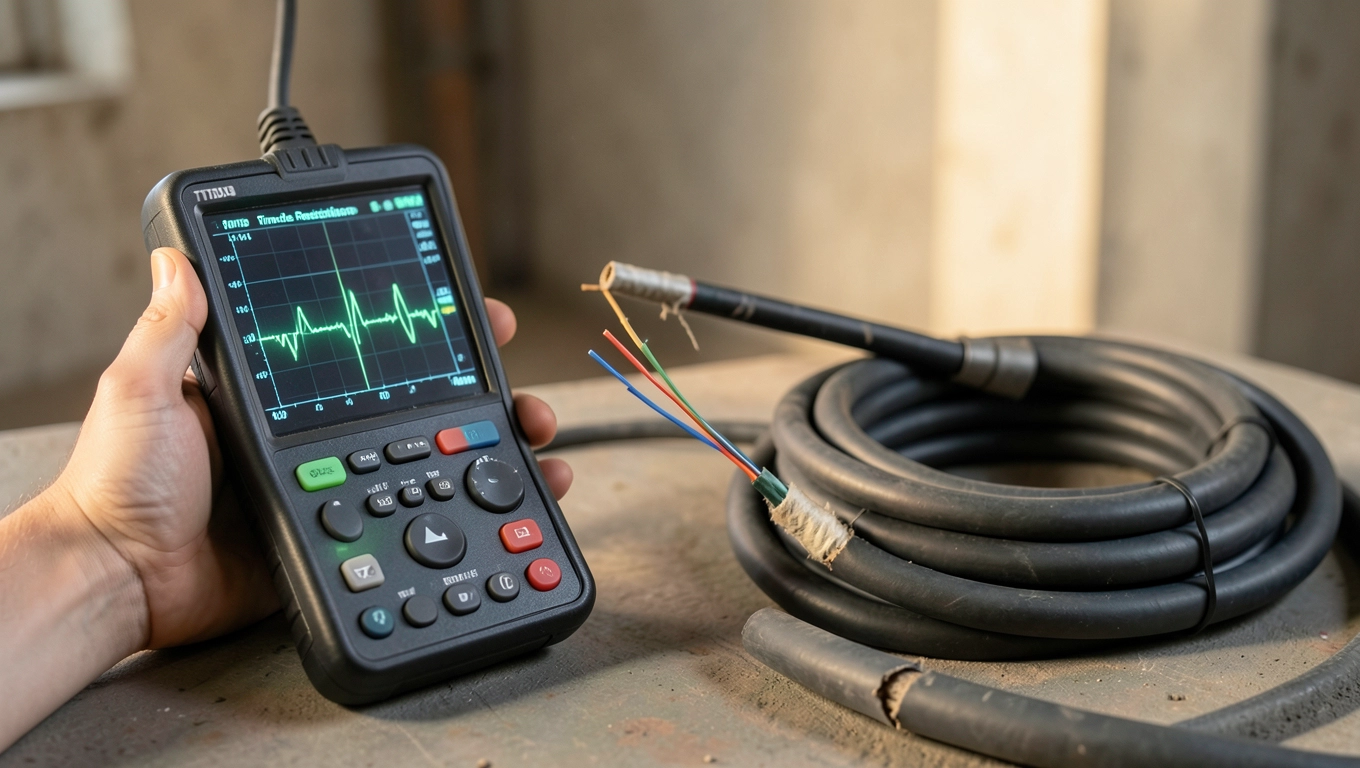

Lokalizacja uszkodzeń kabli i przewodów

Reflektometria TDR wysyła impuls napięciowy w głąb przewodu i mierzy czas powrotu odbicia. Miejsce uszkodzenia wyznacza się na podstawie prędkości propagacji fali w danym kablu, zwykle od 150 do 200 m/µs. Dzięki temu elektryk wskazuje przerwanie z dokładnością do jednego metra, bez kucia pół ściany.

Detektory akustyczne sprawdzają się przy uszkodzeniach niskoomowych oraz w ziemi. Po przyłożeniu do kabla impulsu z generatora udarowego powstaje iskra, która generuje słyszalny trzask. Sonda mikrofonowa prowadzona wzdłuż trasy kabla wyłapuje szczyt głośności dokładnie nad punktem przebicia. Metoda działa świetnie na krótkich odcinkach i w cichym otoczeniu.

Kamery termowizyjne nie lokalizują uszkodzenia samego kabla, lecz konsekwencje: przegrzany styk, obciążony przewód, pętlę magnetyczną w rozdzielni. Różnica temperatur rzędu 10-15°C między sąsiednimi fazami to niemal pewny sygnał poluzowanego zacisku. Najlepsze efekty daje praca pod obciążeniem wynoszącym minimum 40% wartości znamionowej.

Objaw → prawdopodobna przyczyna

• Migotanie światła przy włączaniu kuchenki elektrycznej: luźny styk w rozdzielni albo za mały przekrój przewodu zasilającego.
• Wyzwalane korki bez widocznego powodu: prąd upływu, uszkodzona izolacja, wadliwy odbiornik.
• Zapach spalenizny z gniazdka: przegrzanie styków, najczęściej przez niedokręcone zaciski.
• Iskrzenie przy wyciąganiu wtyczki: zużyte gniazdo, brak styku ochronnego.
• Brak zasilania w jednym obwodzie, podczas gdy reszta działa: przepalony bezpiecznik, przerwa w przewodzie.
• Poranne wyzwalanie RCD przy wilgotnej pogodzie: wilgoć w puszce, przebicie izolacji w strefie narażonej na wodę.

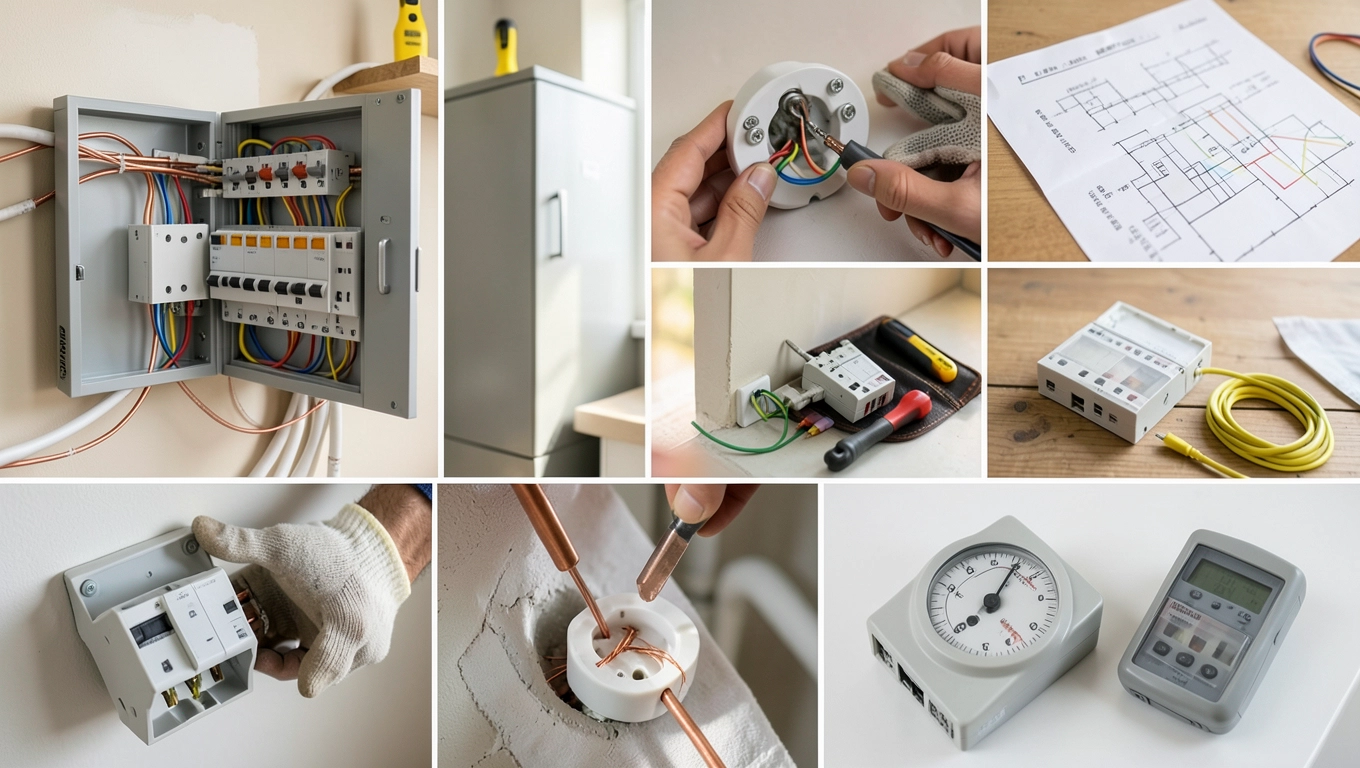

Przegląd instalacji elektrycznej: normy i częstotliwość

Polskie prawo nakłada obowiązek okresowych kontroli przez art. 62 Prawa budowlanego. Budynki mieszkalne przechodzą przegląd co pięć lat, a obiekty przemysłowe oraz użyteczności publicznej co rok. Kontrolę wykonuje osoba z uprawnieniami budowlanymi w specjalności instalacyjnej, a zakres obejmuje sprawdzenie stanu technicznego instalacji, ochrony przeciwporażeniowej i zabezpieczeń.

Norma PN-HD 60364 stanowi podstawowy przewodnik projektowy i odbiorowy. Określa wymagania dla nowych instalacji, ale też stanowi punkt odniesienia przy ocenie istniejących. Z kolei PN-EN 61557 definiuje wymagania dla przyrządów pomiarowych, gwarantując, że wyniki są porównywalne niezależnie od producenta miernika. Bez tych norm każdy raport to tylko opinia, a nie dokument potwierdzający bezpieczeństwo.

W zakładach przemysłowych dochodzi norma PN-EN 60204-1 dla maszyn oraz wymogi dozoru technicznego. Termowizja obowiązuje tam jako standard, bo przeciążone rozdzielnice potrafią zapalić się w kilka minut. Właściciel hali bez aktualnych pomiarów termowizyjnych naraża się nie tylko na karę, ale i na odmowę wypłaty odszkodowania przez ubezpieczyciela po awarii.

Uwaga: brak aktualnego protokołu przeglądu może skutkować odmową wypłaty odszkodowania z polisy mieszkaniowej lub firmowej, nawet jeśli przyczyną pożaru była wada fabryczna urządzenia.

Wymagania: dom vs. zakład przemysłowy

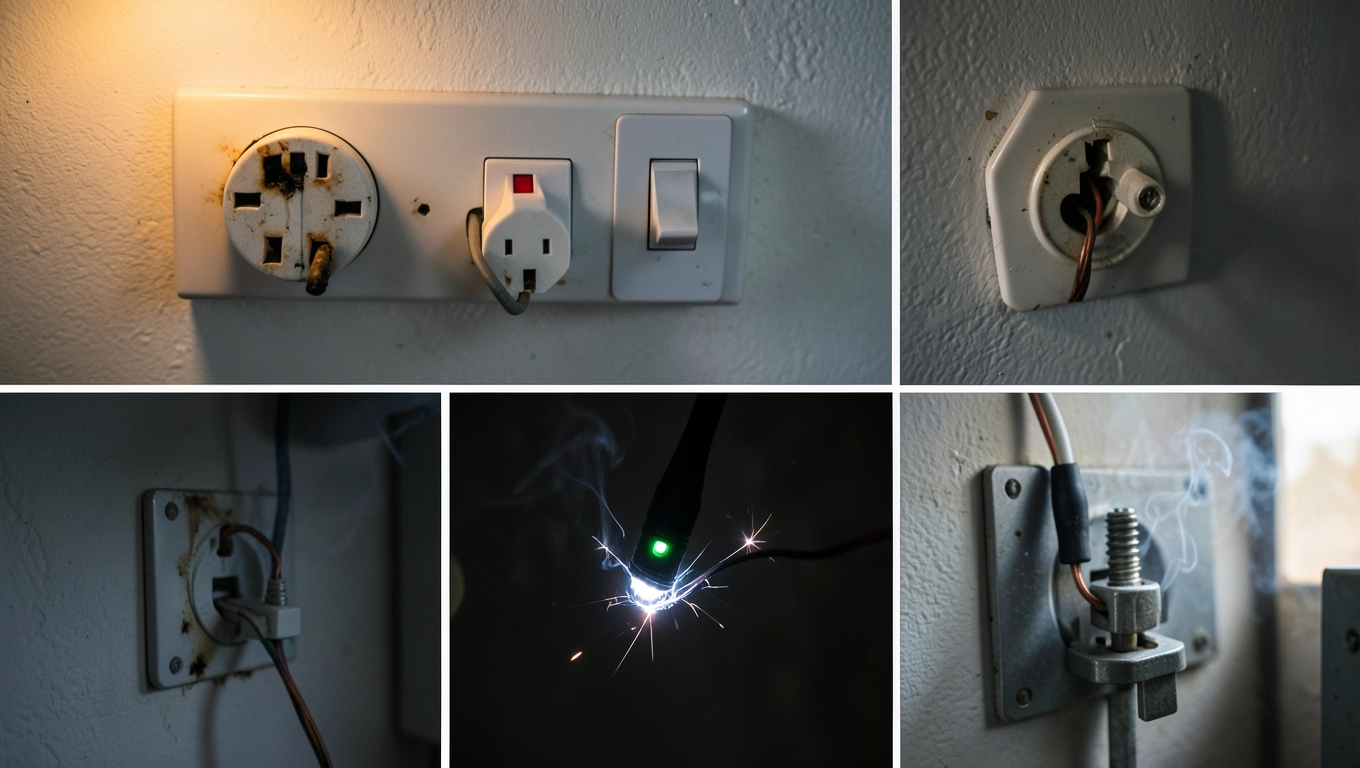

Kiedy wezwać fachowca? 12 sygnałów awarii

Niektóre objawy wyglądają na drobnostkę, a sygnalizują poważny problem. Pojedynczy wyzwolony korki bywa wynikiem chwilowego przeciążenia, ale powtarzający się symptom wskazuje na prąd upływu, czyli prąd płynący niepożądaną ścieżką, na przykład przez wilgotną izolację. Bez pomiaru nie da się ustalić, czy winne jest urządzenie, czy przewód w ścianie.

Drugim sygnałem jest ciepło wydobywające się z rozdzielni lub gniazdek. Mechanizm jest prosty: poluzowany styk zwiększa rezystancję, a moc strat rośnie z kwadratem natężenia. Nawet różnica 20°C między sąsiednimi zaciskami oznacza, że w ciągu kilku tygodni dojdzie do przepalenia izolacji. Szybka reakcja zapobiega pożarowi, którego koszt likwidacji liczy się w dziesiątkach tysięcy złotych.

Checklist kontrolna

• Częste wyzwalanie korków lub RCD bez wyraźnego powodu
• Ciepło, zapach spalenizny lub przebarwienia wokół gniazdek
• Iskrzenie przy wkładaniu lub wyciąganiu wtyczki
• Migotanie oświetlenia niezależne od obciążenia
• Brak zasilania w pojedynczym obwodzie
• Ślady wilgoci w puszkach elektrycznych
• Trzaski lub buczenie z rozdzielni
• Nagrzewanie się przedłużaczy pod normalnym obciążeniem
• Brak dokumentacji z poprzednich przeglądów
• Instalacja starsza niż 25 lat bez modernizacji
• Używanie rozgałęźników zamiast stałych gniazd
• Brak wyłącznika różnicowoprądowego w obwodach mokrych

Fachowiec z uprawnieniami SEP D1/E1, czyli uprawnieniami do dozoru i eksploatacji urządzeń elektrycznych, dysponuje miernikiem wielofunkcyjnym klasy Sonel MPI-530 albo podobnym, który wykonuje wszystkie opisane badania w jednym cyklu. Sam raport z pomiarów to nie koniec, lecz początek: wskazuje on konkretne odchylenie, lokalizację i zalecane działanie, dzięki czemu wiesz, czy wystarczy wymiana gniazdka, czy potrzebna jest poważniejsza naprawa.

Ile kosztuje kontrola?

Ceny różnią się znacząco w zależności od metrażu i liczby obwodów. Orientacyjne widełki dla 2024 roku wyglądają następująco: mieszkanie do 80 m² to 400-700 zł, dom jednorodzinny 100-150 m² to 700-1200 zł, hala przemysłowa 500-1000 m² to 2500-5000 zł. W cenę wchodzi pomiary, protokół z wynikami oraz zalecenia pokontrolne. Termowizja osobno kosztuje od 300 zł wzwyż, w zależności od liczby punktów.

FAQ wplecione w treść

Czy pomiary są obowiązkowe? Tak, art. 62 Prawa budowlanego nakłada obowiązek pięcioletnich przeglądów w budynkach mieszkalnych i rocznych w pozostałych. Brak protokołu może skutkować odmową wypłaty odszkodowania.

Ile trwa kontrola? Mieszkanie zajmuje zwykle dwie do trzech godzin, dom jednorodzinny cztery do sześciu godzin, hala przemysłowa jeden do dwóch dni roboczych, w zależności od dostępności rozdzielni.

Czy mogę wykonać pomiary sam? Bez uprawnień SEP wynik nie ma mocy prawnej. Wlasnoreczne sprawdzenie miernikiem z marketu budowlanego daje orientację, ale nie zastępuje protokołu wymaganego przez ubezpieczyciela i nadzór budowlany.

Jeśli zauważasz choćby dwa z dwunastu sygnałów z checklisty, nie czekaj na termin przeglądu. Reaktywne działanie po awarii kosztuje kilkadziesiąt razy więcej niż kontrola zapobiegawcza.

Źródła i podstawy prawne

Podstawą artykułu są: ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., art. 62), norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia", seria norm PN-EN 61557 „Bezpieczeństwo elektryczne w sieciach dystrybucyjnych niskiego napięcia", norma PN-EN 60204-1 „Bezpieczeństwo maszyn", a także dane statystyczne Komendy Głównej Państwowej Straży Pożarnej dotyczące przyczyn pożarów w budynkach.
