Jak włączyć i wyłączyć instalację fotowoltaiczną bez stresu

Masz na dachu panele, w garażu szafkę z zabezpieczeniami i świadomość, że gdzieś tam, pod napięciem, czeka kilkaset woltów stałych. Nie musisz być elektrykiem, żeby wiedzieć, kolejność włączania instalacji fotowoltaicznej ma znaczenie większe niż sugeruje sucha instrukcja producenta. Pomyłka w szyku AC i DC nie tyle zepsuje drogi sprzęt, co narazi domowników na realne niebezpieczeństwo, łącznie z pożarem, którego źródła nikt nie szuka w dobrze wyglądającej rozdzielni.

• Kiedy w ogóle ruszać przełączniki
• Wyłącznik DC i bezpiecznik AC w rozdzielni
• Jak wyłączyć falownik krok po kroku
• Uruchomienie magazynu energii po awarii
• Najczęstsze błędy przy uruchamianiu paneli
• Sygnały alarmowe wymagające serwisu
• Odpowiedzi na pytania, które wpisują ludzie

Kiedy w ogóle ruszać przełączniki

Zanim sięgniesz po różnicowoprądowy wyłącznik, upewnij się, że powód jest sensowny. Pierwsze uruchomienie po montażu to zawsze robota dla ekipy z uprawnieniami SEP, ale codzienne korzystanie z instalacji wygląda inaczej: wstajesz rano, falownik świeci pulsującym zielonym, aplikacja pokazuje produkcję i tyle. Interwencja manualna potrzebna jest w kilku konkretnych sytuacjach.

Awaryjne wyłączenie ma sens, gdy z rozdzielni czuć zapach spalenizny, gdy pojawił się łuk elektryczny albo gdy remont wymaga czasowego odcięcia napięcia stałego. Powrót do pracy po dłuższym wyjazdzie, przerwie w dostawie prądu z sieci albo interwencji energetyka to drugi typowy scenariusz, podobnie jak prace serwisowe przy panelach, okablowaniu lub samym falowniku. Burza z bliskimi wyładowaniami to trzeci powód, choć nowoczesne inwertery mają wbudowaną ochronę przepięciową typu II i zwykle radzą sobie same.

Warto wyrobić sobie nawyk: jeśli nie dotykasz instalacji od miesięcy, sprawdź przed włączeniem, czy nikt po drodze nie modyfikował okablowania. Jeden luźny zacisk MC4 potrafi przez tygodnie pracować poprawnie, by w słoneczny piątek odmówić współpracy.

Procedura różni się w zależności od posiadanego sprzętu, obecności magazynu energii i tego, czy instalacja działa on-grid, off-grid, czy hybrydowo. Poniższy schemat dotyczy typowego domowego układu on-grid z inwerterem stringowym i opcjonalnym akumulatorem litowo-żelazowo-fosforanowym.

Wyłącznik DC i bezpiecznik AC w rozdzielni

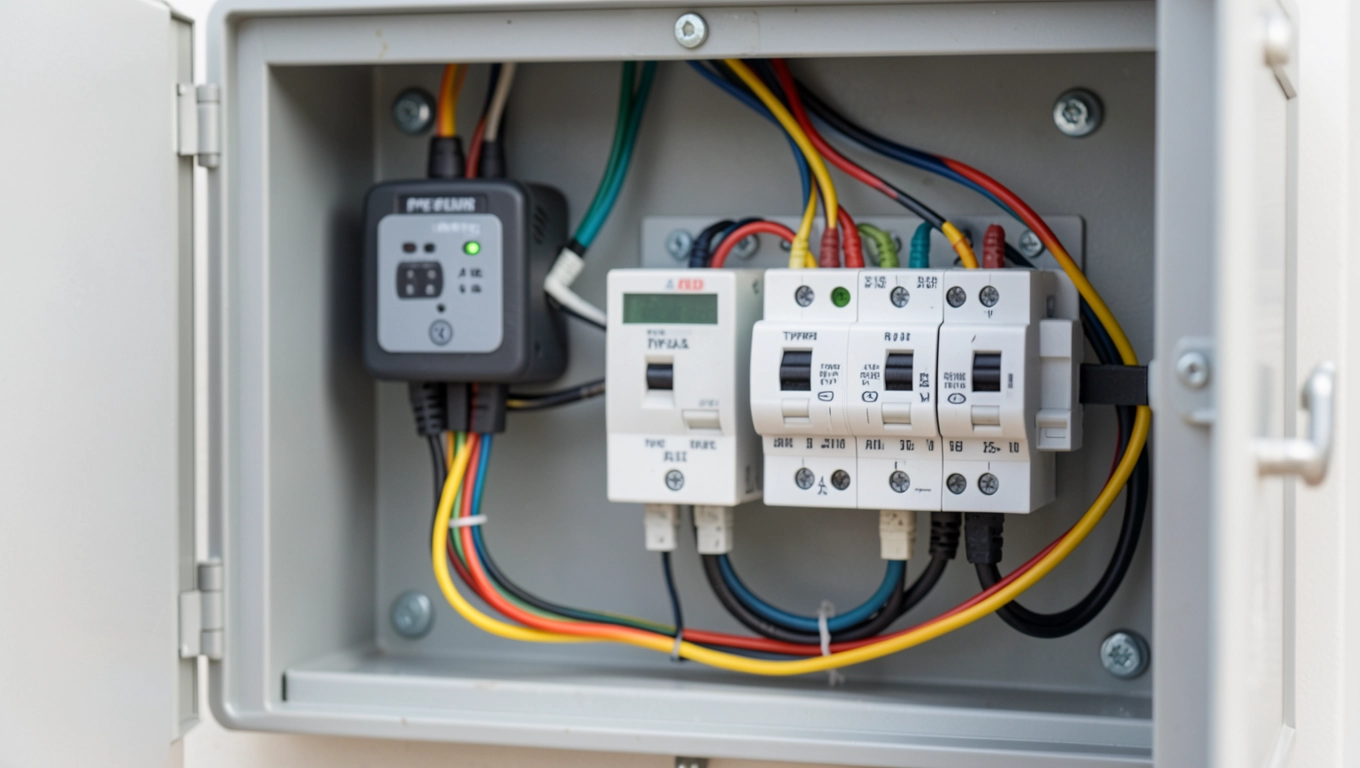

Rozdzielnia główna to ta szafka przy wejściu do domu albo w garażu, w której obok klasycznych bezpieczników 230 V pojawił się nowy obwód. Znajdziesz w niej zabezpieczenie nadprądowe, zabezpieczenie różnicowoprądowe (RCD) o prądzie 30 mA oraz, czasem, rozłącznik izolacyjny DC. Falownik ma z kolei własny rozłącznik DC, zwykle w formie obrotowego pokrętła lub dźwigni przy spodzie obudowy.

Logika kolejności opiera się na fizyce prądu stałego. W obwodzie DC nie ma naturalnego przejścia napięcia przez zero, więc każde rozłączanie pod obciążeniem generuje łuk elektryczny, który wypala styki. Stąd przed odcięciem AC trzeba upewnić się, że po stronie stałoprądowej nie płynie prąd. Z tego samego powodu nie wolno dotykać złącz MC4 w trakcie pracy.

Kiedy włączasz instalację, schemat jest odwrotny niż przy wyłączaniu: zaczynasz od strony prądu stałego, kończysz na sieci.

Krok 1. Rozłącznik DC na falowniku ustaw w pozycji ON. Jeśli masz magazyn energii, włącz go osobnym przyciskiem na jego obudowie przed uruchomieniem inwertera.

Krok 2. Wyłącznik DC w rozdzielni (jeśli występuje) przełącz na pozycję załączoną. To dodatkowe zabezpieczenie serwisowe, nie obowiązkowe w każdej instalacji.

Krok 3. Zabezpieczenie nadprądowe AC, zwykle jednobiegunowy lub trójbiegunowy automat o wartości 16 A lub 20 A, ustaw w górne położenie.

Krok 4. Wyłącznik różnicowoprądowy (RCD), oznaczony symbolem ⏚ lub literą R, załącz dopiero teraz. To on chroni domowników przed porażeniem.

Krok 5. Poczekaj od 30 do 90 sekund na synchronizację z siecią. W tym czasie inwerter sprawdza napięcie, częstotliwość (50 Hz w Polsce) i jakość przebiegu. Jeśli cokolwiek odbiega od normy, inwerter się nie zsynchronizuje.

Krok 6. Sprawdź diodę LED na falowniku. Pulsujący zielony oznacza pracę, ciągły zielony potwierdza oddawanie energii do sieci. Czerwony lub żółty to sygnał błędu wymagający reakcji.

Jak wyłączyć falownik krok po kroku

Wyłączanie przebiega w kolejności lustrzanej, ale z dwoma istotnymi różnicami: czasem na bezpiecznik fotowoltaika rozdzielnia reaguje inaczej niż na rozłącznik DC oraz trzeba odczekać minimum pięć minut przed dotykaniem jakichkolwiek przewodów po stronie stałoprądowej.

Magazyn energii w pierwszej kolejności. Jeśli posiadasz hybrydowy inwerter z akumulatorem (Huawei LUNA, BYD HVS, Pylontech), wyłącz go dedykowanym przyciskiem na obudowie magazynu. Akumulatory LFP trzymają napięcie jeszcze długo po odcięciu paneli, więc ten krok nie eliminuje ryzyka całkowicie, ale redukuje przepływ prądu.

Falownik. Przełącz główny wyłącznik DC (obrotowy lub dźwigniowy) w pozycję OFF. W zależności od modelu może to być czerwone pokrętło z blokadą, czarna dźwignia z zatrzaskiem lub przycisk pod pokrywą serwisową. Większość falowników wyłącza się automatycznie po ustaniu produkcji nocą.

Zabezpieczenia AC. Po wyłączeniu strony DC przełącz w dół automat nadprądowy, potem różnicowoprądowy. Bezpiecznik AC w rozdzielni po stronie falownika powinien być ostatnim urządzeniem, które traci napięcie.

Odczekaj pięć minut. Kondensatory wewnątrz inwertera nadal gromadzą ładunek. Dopiero po tym czasie napięcie spada do bezpiecznych poziomów, a złącza MC4 można rozłączać bez obawy o łuk elektryczny. Norma PN-HD 60364-7-712 wymaga, by rozłącznik DC był widoczny i dostępny z poziomu obsługi, bez konieczności użycia narzędzi.

Uruchomienie magazynu energii po awarii

Magazyn energii uruchomienie po wyłączeniu to osobna procedura, pomijana w większości krótkich poradników. Tymczasem magazyn wymaga specyficznej sekwencji, w której BMS (system zarządzania baterią) kalibruje ogniwa i dopiero potem zezwala na przepływ.

Dla Huawei LUNA2000 w pierwszej kolejności załącza się rozłącznik DC na każdej wieży akumulatorów (znajduje się z boku obudowy). Zielona dioda statusu zapala się po kilku sekundach. Następnie, po upływie około 30 sekund, włącza się główny wyłącznik na inwerterze hybrydowym. Dopiero wtedy BMS nawiązuje komunikację i widzi stan ogniw w aplikacji FusionSolar.

BYD Battery-Box Premium HVS ma nieco inną logikę: czerwony przycisk na froncie pełni rolę włącznika, ale dioda stanu zapala się dopiero po usłyszeniu komunikacji z inwerterem. Pierwszy rozruch po głębokim rozładowaniu może trwać nawet pięć minut, gdy BMS balansuje ogniwa. Po tym czasie dioda świeci białym światłem ciągłym.

W każdym przypadku kluczowe jest, by nie odłączać akumulatorów podczas pracy falownika. Nagłe odcięcie BMS-u pod obciążeniem prowadzi do błędu komunikacji i konieczności resetu serwisowego. Jeśli magazyn nie wstaje po dwóch próbach, zanim zaczniesz kombinować, zajrzyj do zakładki "Alarmy" w aplikacji. Kody błędów producenta są tam opisane ze wskazówką, co robić dalej.

Najczęstsze błędy przy uruchamianiu paneli

Pomyłka w kolejności włączania instalacji fotowoltaicznej zdarza się częściej niż chciałby przyznać którykolwiek installer. Wynika nie ze złej woli, lecz z pośpiechu i braku opanowanej procedury.

Pierwszy grzech to włączenie AC przed DC. Efekt? Falownik próbuje pobierać energię z sieci zanim wykryje napięcie na wejściu, co kończy się kodem błędu "Grid Voltage Out of Range" lub niemożnością uruchomienia. Nowoczesne inwertery blokują start w takiej sytuacji, ale czasem reagują iskrzeniem przy mostku prostowniczym.

Drugi problem to brak synchronizacji falownika z siecią. Po włączeniu dioda świeci na żółto albo pomarańczowo i nic się nie zmienia. Zwykle winna jest zbyt niska częstotliwość sieci (poniżej 49,8 Hz) lub napięcie powyżej 253 V. Poczekaj pięć minut, spróbuj ponownie.

Trzeci błąd to ignorowanie migającej czerwonej diody. Użytkownicy często zakładają, że chwilowy błąd zniknie sam. Tymczasem kod błędu w aplikacji precyzyjnie wskazuje przyczynę, a jej zignorowanie prowadzi do pracy inwertera w stanie nieustalonym, co skraca żywotność kondensatorów.

Czwarta pułapka to samodzielne manipulowanie przy uszkodzonych kablach. Stopiona izolacja, ślad przypalenia na złączu MC4, wyraźny zapach plastiku, wszystko to sygnały do wyłączenia i wezwania serwisu, nie do domowej naprawy.

Piąty, mniej oczywisty błąd: brak oznakowania rozdzielni. Norma PN-HD 60364-7-712 wymaga, by obwód fotowoltaiczny był czytelnie oznaczony etykietą z symbolem ⚡ PV i ostrzeżeniem o podwójnym zasilaniu. Bez tego elektryka pogotowia lub sąsiada, który przyjdzie pomóc, łatwo wprowadzić w błąd.

Sygnały alarmowe wymagające serwisu

Czerwone flagi, które powinny skłonić do wstrzymania się od samodzielnego uruchomienia: zapach palonej izolacji, widoczne przebarwienia na obudowie inwertera lub kablach, brak reakcji na trzecią kolejną próbę włączenia, komunikaty o błędzie izolacji (insulation fault), uszkodzenia mechaniczne paneli po gradobiciu, ślady zalania szafki z zabezpieczeniami.

W takich sytuacjach pozostaje wyłączenie po stronie AC i DC, zabezpieczenie instalacji przed przypadkowym włączeniem i kontakt z firmą serwisową albo autoryzowanym instalatorem OZE. Uprawnienia SEP grupy 1 obejmują eksploatację urządzeń do 1 kV, co wystarcza do obsługi domowej fotowoltaiki. Serwisant powinien przyjechać z miernikiem izolacji oraz kamerą termowizyjną.

Aby procedury nie ulatywały z głowy, przyda się krótka checklista do wydruku. Pięć kroków włączenia: DC ON na inwerterze, magazyn ON, wyłącznik DC w rozdzielni, bezpiecznik nadprądowy AC, RCD. Pięć kroków wyłączenia: magazyn OFF, falownik OFF, RCD wyłączony, nadprądowy AC wyłączony, rozłącznik DC w rozdzielni. Pięć minut przerwy przed serwisem.

Odpowiedzi na pytania, które wpisują ludzie

Czy przewody DC są niebezpieczne po wyłączeniu? Tak, do pięciu minut. Kondensatory inwertera utrzymują napięcie szczątkowe, które może przekraczać 400 V. Po tym czasie napięcie spada poniżej 50 V, uznawane za bezpieczne.

Czy mogę włączyć instalację wieczorem? Tak, choć falownik nie rozpocznie produkcji, dopóki napięcie na panelach nie przekroczy progu startowego, zwykle około 80-120 V. Procedura włączenia jest identyczna, ale brak produkcji to nic złego.

Jak rozpoznać, że falownik działa poprawnie? Pulsujący zielony LED, ikona chmury w aplikacji, rosnący licznik energii wyprodukowanej, brak żółtych ani czerwonych wskaźników.

Czy wyłączać instalację na dłuższy wyjazd? Wystarczy wyłączyć zabezpieczenia AC i zostawić rozłącznik DC w pozycji ON. Panele w trybie czuwania nie zużywają się, a Ty unikasz konieczności ponownej synchronizacji po powrocie.

Normy i przepisy, które warto znać. PN-HD 60364-7-712 reguluje instalacje fotowoltaiczne w budynkach mieszkalnych. Warunki techniczne przyłączenia określa lokalny operator sieci dystrybucyjnej (Tauron, PGE, Enea, Energa). Po każdej modyfikacji instalacji wymagany jest wpis do projektu i zgłoszenie do OSD.

Pamiętaj o jednym: kolejność włączania instalacji fotowoltaicznej nie jest fanaberią producenta, lecz wymogiem fizyki. Prąd stały nie gaśnie sam w sobie, więc każdy element musi zostać odłączony w ściśle określonej kolejności, a każdy przewód uznawany za potencjalnie niebezpieczny aż do momentu, gdy miernik pokaże inaczej. Cała reszta to detale, które ogarniesz po pierwszym ćwiczeniu w ciągu dnia.
