Jakie przewody do instalacji elektrycznej w mieszkaniu wybrać

Wybór odpowiednich przewodów elektrycznych do mieszkania potrafi przysporzyć niemało headaches nawet doświadczonym majsterkowiczom. Odpowiedź na pytanie, jakie przewody do instalacji elektrycznej w mieszkaniu sprawdzą się najlepiej, wymaga zrozumienia kilku kluczowych zależności między materiałem żyły, przekrojem a planowanym obciążeniem. Źle dobrany przewód to nie tylko ryzyko awarii to potencjalne zagrożenie pożarowe i problemy z legalizacją instalacji przez okablowanie. Właściwie dobrany zestaw przewodów to podstawa bezpiecznego i wydajnego systemu elektrycznego w każdym domu.

• Rodzaje przewodów elektrycznych stosowanych w mieszkaniach
• Przekroje przewodów a obciążalność prądowa w domowych obwodach
• Normy bezpieczeństwa i klasyfikacja ogniowa przewodów do mieszkania
• Pytania i odpowiedzi dotyczące wyboru przewodów do instalacji elektrycznej w mieszkaniu

Rodzaje przewodów elektrycznych stosowanych w mieszkaniach

Miedź od dawna uznawana jest za najlepszy materiał na żyły przewodów w instalacjach wewnętrznych. Jej przewodność elektryczna wynosi około 59 MS/m, co oznacza, że prąd płynie przez miedź z minimalnymi stratami energetycznymi. Dodatkowo miedź wykazuje doskonałą odporność na korozję i zachowuje elastyczność nawet przy wielokrotnym zginaniu. W praktyce oznacza to, że przewody miedziane łatwiej się prowadzi w peszlach i listwach kablowych, a ich trwałość szacuje się na kilkadziesiąt lat bez widocznej degradacji parametrów.

Aluminium jako tańsza alternatywa pojawia się głównie w starszych instalacjach oraz w liniach przesyłowych na duże odległości. Jego przewodność sięga jedynie 37 MS/m, czyli jest o ponad 35% niższa niż w przypadku miedzi. aluminium wymaga większego przekroju żyły, aby osiągnąć te same parametry obciążeniowe. Co więcej, aluminium wykazuje tendencję do powstawania warstwy tlenkowej na powierzchni, która zwiększa rezystancję styków i może prowadzić do ich przegrzewania się w miejscach połączeń. Z tych powodów stosowanie aluminium w nowych instalacjach mieszkaniowych jest znacznie ograniczone i wymaga specjalnych złączek bi-metryczznych.

Izolacja przewodów a warunki pracy

Izolacja determinuje nie tylko bezpieczeństwo użytkownika, ale też zakres temperatur, w jakich przewód może pracować. PVC to wciąż najpopularniejszy materiał izolacyjny w instalacjach domowych, ponieważ jego maksymalna temperatura pracy sięga 70°C przy zachowaniu przystępnej ceny. XLPE oferuje znacznie wyższą odporność termiczną do 90°C co sprawia, że sprawdza się w pobliżu źródeł ciepła lub w obwodach o podwyższonym obciążeniu. Guma zachowuje elastyczność nawet w niskich temperaturach, jednak jej odporność termiczna ogranicza się do 60°C.

Zobacz także protokół przeglądu instalacji elektrycznej wzór do pobrania

W budynkach mieszkalnych coraz częściej wymaga się stosowania przewodów o klasyfikacji ogniowej B2ca s1 d0 zgodnie z normą PN-EN 13501-6. Oznacza to, że przewody te nie rozprzestrzeniają ognia, wytwarzają ograniczoną ilość dymu i nie kapią gorącymi kroplami podczas spalania. Mechanizm ten działa dzięki dodatkom środków zmniejszających palność, które podczas kontaktu z ogniem uwalniają związki spowalniające spalanie. W praktyce taki przewód kupiony w certyfikowanym sklepie może uratować życie, opóźniając rozprzestrzenienie się pożaru przez instalację elektryczną.

Oznaczenia i przeznaczenie popularnych kabli

Na polskim rynku najczęściej spotyka się przewody oznaczone symbolem YDYp, które składają się z żyły miedzianej, izolacji PVC i powłoki zewnętrznej. Litera „p" wskazuje na charakterystykę okrągłą, choć dostępne są też warianty płaskie. Maksymalne napięcie znamionowe wynosi 1 kV, co w pełni wystarcza do zastosowań w instalacjach 230V i 400V. Ich elastyczność sprawia, że nadają się zarówno do prowadzenia w peszlach, jak i do układania podtynkowego.

Przewody H07V-K to jednożyłowe kable giętkie stosowane głównie do połączeń w rozdzielnicach i puszkach. Ich budowa umożliwia łatwe formowanie wzdłuż ścianek peszli i prowadnic. Warto wiedzieć, że kable płaskie FLATR projektowane są z myślą o instalacjach podtynkowych, gdzie wymagana jest minimalna grubość powłoki. Z kolei YKY wyróżnia się wzmocnioną powłoką zewnętrzną, co czyni je odporniejszymi na uszkodzenia mechaniczne sprawdzają się szczególnie tam, gdzie przewody narażone są na przypadkowe uderzenia.

Powiązany temat Przezwajanie silników elektrycznych cennik

Przekroje przewodów a obciążalność prądowa w domowych obwodach

Dobór właściwego przekroju przewodu to serce całego zagadnienia, gdy rozważamy, jakie przewody do instalacji elektrycznej w mieszkaniu wybrać. Przekrój wyrażany w milimetrach kwadratowych determinuje, jaki prąd może bezpiecznie płynąć przez przewód bez jego przegrzania. Zależność ta wynika z prawa Joule'a-Lenza moc tracona w przewodzie rośnie proporcjonalnie do kwadratu natężenia prądu i rezystancji samego przewodu. Im mniejszy przekrój, tym wyższa rezystancja, a co za tym idzie większe straty cieplne.

Obwody oświetleniowe tradycyjnie wykonuje się przewodami o przekroju 1,5 mm². Takie przewody bezpiecznie przenoszą do 10 amperów, co przy napięciu 230V daje moc maksymalną rzędu 2,3 kW. Wystarczy to z nawiązką na kilkanaście punktów świetlnych LED, które rzadko przekraczają łącznie 200 watów. Warto jednak pamiętać, że zgodnie z normą obciążalność długotrwała dla tego przekroju zależy od sposobu ułożenia w rurze osiąga około 13 amperów, a w ścianie nawet 15 amperów.

Przekroje dla gniazd wtyczkowych i urządzeń

Gniazda wtyczkowe w kuchniach i pokojach wymagają minimum 2,5 mm² przekroju, ponieważ mogą zasilać odkurzacze, komputery, żelazka i inne urządzenia o mocy do 3,6 kW przy 16 amperach. Zasada jest prosta każdy odbiornik o mocy powyżej 2 kilowatów potrzebuje dedykowanego obwodu zabezpieczonego wyłącznikiem dobranym do przekroju przewodu. Kuchenki elektryczne, bojlery i piece wymagają jeszcze grubszych przewodów minimum 4 mm², które tolerują do 25 amperów.

Podobny artykuł Jak połączyć 3 przewody elektryczne

Dla urządzeń o szczególnie wysokim poborze mocy, takich jak płyty indukcyjne czy piekarniki elektryczne, stosuje się przewody 6 mm² zdolne przenosić do 32 amperów. W takich przypadkach napięcie znamionowe przewodu powinno wynosić co najmniej 450/750V, co zapewnia margines bezpieczeństwa przy ewentualnych przepięciach sieciowych. Niedopasowanie przekroju do rzeczywistego obciążenia skutkuje przegrzewaniem się izolacji, jej przedwczesnym starzeniem i w skrajnych przypadkach pożarem.

Spadek napięcia i jego znaczenie

Spadek napięcia to zjawisko, którego nie można bagatelizować przy projektowaniu instalacji. Norma PN-IEC 60364 określa maksymalny dopuszczalny spadek napięcia na poziomie 3% dla obwodów oświetleniowych i 5% dla obwodów gniazdowych. Oznacza to, że odległość od rozdzielnicy do najdalej położonego gniazda determinuje minimalny przekrój przewodu niezależnie od obciążenia. W praktyce długi przebieg 30-metrowy może wymagać zwiększenia przekroju o jeden stopień w stosunku do obliczeń obciążeniowych.

Fizycznie zjawisko wynika z rezystancji przewodu i prądu płynącego przez obwód. Im dłuższy przewód i cieńszy przekrój, tym wyższa całkowita rezystancja toru prądowego. Skutki odczuwalne są zwłaszcza przy urządzeniach z silnikami elektrycznymi lodówkach, klimatyzatorach, pompach które przy zbyt niskim napięciu pobierają wyższy prąd, co przyspiesza ich zużycie. Świadomi instalatorzy zawsze sprawdzają spadek napięcia przed ostatecznym doborem przekrojów.

Normy bezpieczeństwa i klasyfikacja ogniowa przewodów do mieszkania

W Polsce instalacje elektryczne w budynkach mieszkalnych muszą spełniać wymagania normy PN-EN 60364, znanej też jako IEC 60364. Dokument ten szczegółowo określa zasady doboru przewodów, ich ochrony oraz warunki, w jakich mogą być układane. Dla samych przewodów kluczowa jest norma EN 50525, która definiuje wymagania dotyczące konstrukcji, materiałów i parametrów elektrycznych Kabli do użytku ogólnego. Spełnienie tych norm nie jest formalnością to gwarancja, że instalacja przetrwa dekady bez awarii.

Klasyfikacja ogniowa B2ca s1 d0 stała się obligatoryjna w nowych budynkach mieszkalnych w Polsce od momentu transpozycji europejskich dyrektyw budowlanych. Litera „B" oznacza najwyższą odporność na rozprzestrzenianie ognia, „ca" precyzuje brak udziału w pożarze, „s1" wskazuje na ograniczone wydzielanie dymu, a „d0" wyklucza kapiące gorące krople. Mechanizm działania tych przewodów polega na zastosowaniu spowalniaczy płomienia w strukturze izolacji, które podczas pożaru ulegają reakcji endotermicznej, pochłaniając ciepło i spowalniając degradację materiału.

Kolorowe oznakowanie żył przewodowych

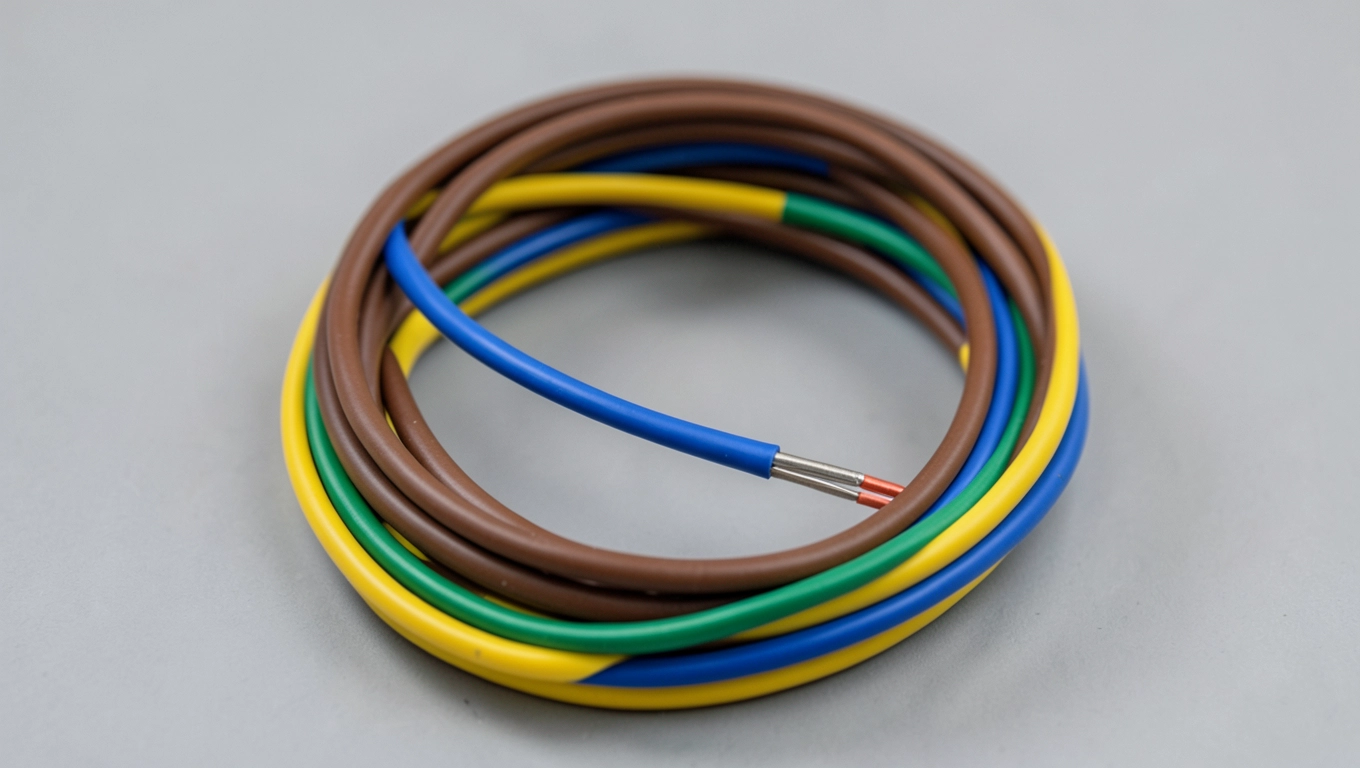

Jednoznaczne oznakowanie kolorystyczne to nie kwestia estetyki, lecz bezpieczeństwa osób pracujących przy instalacji. Brązowy lub czarny kolor izolacji oznacza przewód fazowy, przez który płynie napięcie względem ziemi. Przewód neutralny zawsze ma izolację koloru niebieskiego pełni rolę drogi powrotnej dla prądu. Przewód ochronny oznaczony kolorami zielono-żółtymi łączy metalowe obudowy urządzeń z uziemieniem i zapewnia ochronę przed porażeniem w razie uszkodzenia izolacji.

Nieprzestrzeganie tego systemu oznakowania utrudnia diagnostykę usterek i stwarza realne zagrożenie dla elektryków wykonujących prace konserwacyjne. W starszych instalacjach spotyka się jeszcze przewody w kolorach innych niż współcześnie obowiązujące na przykład czerwone jako fazowe. W takich przypadkach norma PN-EN 60446 dopuszcza przebranie przewodów lub założenie koszulek termokurczliwych w prawidłowych kolorach. Każde połączenie wykonane niezgodnie z oznaczeniami to potencjalne źródło błędu instalacyjnego.

Dopuszczalny spadek napięcia w praktyce

Spadek napięcia oblicza się stosując uproszczony wzór uwzględniający długość przewodu, jego przekrój, materiał żyły oraz planowane obciążenie. Dla obwodu oświetleniowego o długości 20 metrów z obciążeniem 500 watów przy zastosowaniu przewodu 1,5 mm² spadek napięcia przy napięciu sieciowym 230V wyniesie około 1,5%, co mieści się w normie. Jednak gdy ten sam przewód zasila lampy o mocy 2 kW, spadek wzrasta do ponad 4%, zbliżając się do granicy dopuszczalnej.

Przekroczenie dopuszczalnego spadku napięcia objawia się cieplejszymi przewodami, szybszym zużyciem podłączonych urządzeń i widocznym migotaniem oświetlenia. W skrajnych przypadkach instalacja może nie spełnić wymagań odbioru technicznego, co oznacza konieczność przeróbek. Doświadczeni elektrycy projektują obwody z zapasem minimum 20% na spadek napięcia, co pozwala uniknąć problemów przy rozbudowie instalacji w przyszłości.

Zabezpieczenia dopasowane do przekroju przewodów

Wyłączniki nadprądowe dobiera się tak, aby ich prąd znamionowy odpowiadał obciążalności długotrwałej przewodu, nie zaś maksymalnemu poborowi podłączonych urządzeń. Wyłącznik 10A chroni obwód oświetleniowy z przewodami 1,5 mm², wyłącznik 16A zabezpiecza obwód gniazdowy z przewodami 2,5 mm², a wyłącznik 25A odpowiada obwodowi kuchenki z przewodami 4 mm². Mechanizm działania polega na przerwaniu obwodu, gdy prąd przekroczy wartość znamionową przez określony czas im wyższe przeciążenie, tym krótszy czas zadziałania.

Ochrona przed porażeniem prądem wymaga zainstalowania wyłączników różnicowoprądowych o czułości 30 mA, które reagują na niewielkie upływy prądu do ziemi. Taka czułość pozwala na odłączenie zasilania w czasie krótszym niż 30 milisekund, zanim prąd upływowy osiągnie wartość niebezpieczną dla człowieka. Każdy obwód gniazdowy w nowym mieszkaniu musi być chroniony osobnym wyłącznikiem różnicowoprądowym lub przynajmniej grupą wyłączników zabezpieczonych jednym wspólnym RCD.

Prowadzenie przewodów w mieszkaniu

Najpopularniejsze metody prowadzenia przewodów w mieszkaniach to układanie w rurach PCV, peszlach lub listwach kablowych. Rury PCV chronią przewody przed uszkodzeniami mechanicznymi i pozwalają na późniejszą wymianę okablowania bez kucia ścian. Peszle z tworzywa sztucznego stosuje się głównie w instalacjach podtynkowych, gdzie przewody układa się przed tynkowaniem. Listwy kablowe sprawdzają się w modernizowanych instalacjach, gdzie niemożliwe jest kucie bruzd.

Bezpośrednie prowadzenie przewodów pod tynkiem bez dodatkowej osłony jest dopuszczalne wyłącznie w przypadku przewodów przeznaczonych do tego celu, oznaczonych symbolem N1VV-K lub podobnym. Przewody te muszą być dodatkowo chronione przed kontaktem z wilgocią i agresywnymi materiałami budowlanymi. W łazienkach i kuchniach, gdzie występuje podwyższona wilgotność, wymaga się stosowania puszek hermetycznych i uszczelek wokół przewodów wprowadzanych do puszek rozdzielczych.

Odpowiedź na pytanie, jakie przewody do instalacji elektrycznej w mieszkaniu okażą się najlepszym wyborem, zawsze zależy od specyfiki konkretnego projektu. Podstawowa zasada jest jednak uniwersalna inwestycja w przewody wyższej jakości zwraca się przez dekady bezawaryjnej eksploatacji. Miedź, właściwy przekrój dopasowany do obciążenia i obwodów, norma bezpieczeństwa B2ca s1 d0 oraz prawidłowy dobór zabezpieczeń tworzą solidny fundament domowej instalacji elektrycznej, która będzie służyć bezpiecznie przez pokolenia.
