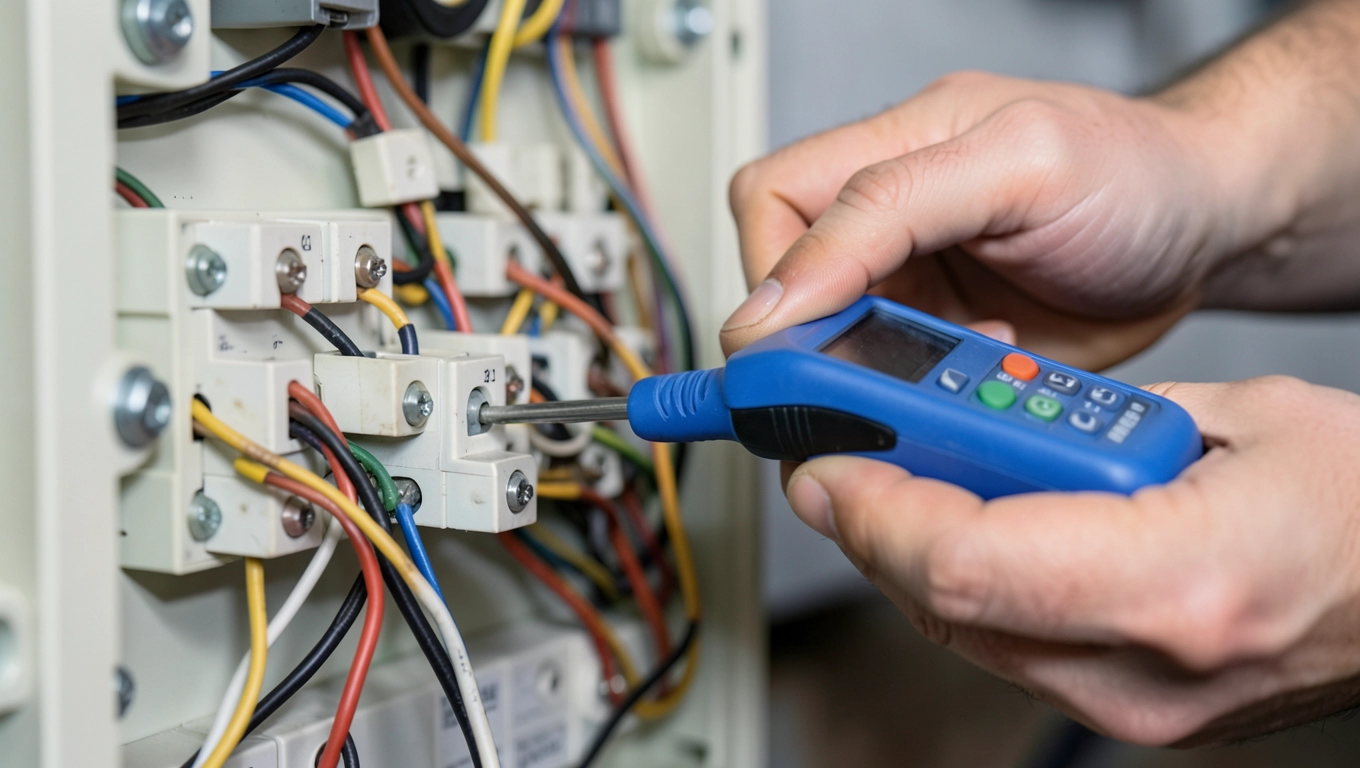

Jakie pomiary elektryczne co 5 lat w 2025 roku? Kompleksowy przewodnik

Czy wiesz, że bezpieczeństwo Twojego domu lub firmy kryje się w szczegółach, a dokładniej w regularnych pomiarach elektrycznych co 5 lat? To nie tylko formalność, ale przede wszystkim tarcza ochronna przed niebezpiecznymi awariami. Zastanawiasz się jakie konkretnie pomiary elektryczne co 5 lat powinieneś wykonać? Kluczowa odpowiedź brzmi: kompleksowe badanie instalacji elektrycznej, obejmujące szereg kluczowych aspektów.

W trosce o bezpieczeństwo użytkowników instalacji elektrycznych, warto przyjrzeć się bliżej temu, co kryje się za terminem "pomiary elektryczne co 5 lat". Chociaż Prawo Budowlane ustanawia minimalny okres kontroli, realne potrzeby i zalecenia ekspertów mogą wskazywać na konieczność częstszych inspekcji. Przyjrzyjmy się danym z różnych źródeł, które pomogą nam zrozumieć, jak często i jakie badania warto przeprowadzać.

Pomiary Rezystancji Izolacji

Wyobraź sobie instalację elektryczną jako system naczyń krwionośnych budynku. Przewody elektryczne to żyły, przez które płynie prąd – energia życia dla Twojego domu czy firmy. Pomiary rezystancji izolacji pełnią rolę badań cholesterolu dla tych żył. Wysoka rezystancja izolacji jest jak czyste, zdrowe naczynia krwionośne, zapewniające płynny i bezpieczny przepływ energii. Niska rezystancja, z kolei, to sygnał alarmowy, ostrzegający o potencjalnych "zatorach" – ryzyku zwarć, przegrzań, a nawet pożarów.

Co dokładnie mierzymy podczas pomiarów rezystancji izolacji? Sprawdzamy zdolność materiałów izolacyjnych otaczających przewody do powstrzymywania prądu przed niekontrolowanym przepływem na zewnątrz. Idealna izolacja to bariera nie do pokonania dla prądu, ale z biegiem czasu, pod wpływem temperatury, wilgoci, uszkodzeń mechanicznych, właściwości izolacyjne materiałów ulegają degradacji. Dlatego regularne pomiary rezystancji izolacji są kluczowym elementem profilaktyki.

Pamiętam sytuację z pewnym starym magazynem, gdzie rutynowa kontrola wykazała drastycznie obniżoną rezystancję izolacji w instalacji oświetleniowej. Okazało się, że w wilgotnych warunkach magazynu, izolacja przewodów popękała i zaczęła absorbować wilgoć, stwarzając realne zagrożenie porażenia prądem. Dzięki pomiarom, problem został wykryty na czas, unikając potencjalnej tragedii i kosztownych strat materialnych.

Jak technicznie wykonuje się pomiar rezystancji izolacji? Wykorzystuje się specjalistyczne mierniki, zwane megaomomierzami. Przykładamy napięcie probiercze (zwykle 500V lub 1000V, w zależności od rodzaju instalacji) między przewodem a ziemią (lub między dwoma przewodami w instalacji trójfazowej) i mierzymy prąd upływu. Na podstawie prawa Ohma, miernik wylicza rezystancję izolacji i prezentuje ją w megaomach (MΩ). Im wyższa wartość rezystancji, tym lepiej. Normy i przepisy określają minimalne dopuszczalne wartości rezystancji izolacji dla różnych typów instalacji i napięć znamionowych.

Interpretacja wyników pomiarów rezystancji izolacji wymaga wiedzy i doświadczenia. Należy wziąć pod uwagę rodzaj instalacji, jej wiek, warunki środowiskowe, w jakich pracuje, oraz normy i przepisy. Wynik poniżej normy nie zawsze oznacza natychmiastową katastrofę, ale jest sygnałem ostrzegawczym, wymagającym dalszej diagnostyki i potencjalnych napraw. Czasem wystarczy osuszenie instalacji, innym razem konieczna jest wymiana fragmentów przewodów lub całych obwodów. Koszt pomiarów rezystancji izolacji, w porównaniu z potencjalnymi kosztami awarii czy pożaru, jest znikomy. Ceny zaczynają się od kilkudziesięciu złotych za punkt pomiarowy, a całkowity koszt zależy od wielkości i złożoności instalacji. Warto jednak zainwestować w spokój ducha i bezpieczeństwo – dosłownie i w przenośni.

Sprawdzenie Ochrony Przeciwporażeniowej

Wyobraź sobie, że instalacja elektryczna to rzeka energii płynąca przez Twój budynek. Czasem jednak ta rzeka może stać się niebezpieczna, a niekontrolowany upływ prądu może stanowić śmiertelne zagrożenie. Sprawdzenie ochrony przeciwporażeniowej to jak system tam i kanałów, który kieruje tę energię bezpiecznie i chroni przed powodzią elektryczną – porażeniem. Jest to absolutnie kluczowy element pomiarów elektrycznych co 5 lat.

Celem ochrony przeciwporażeniowej jest zapewnienie bezpieczeństwa ludzi i zwierząt przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji lub awarii urządzeń. Ochrona ta realizowana jest poprzez szereg środków technicznych, takich jak samoczynne wyłączanie zasilania, uziemienia ochronne, izolacja ochronna, czy separacja elektryczna. Sprawdzenie ochrony przeciwporażeniowej polega na weryfikacji, czy te środki działają prawidłowo i skutecznie chronią przed porażeniem. Nie chodzi tylko o to, czy "coś tam jest zamontowane", ale przede wszystkim o to, czy to "coś" działa tak, jak powinno.

Jednym z kluczowych elementów sprawdzania ochrony przeciwporażeniowej jest pomiar skuteczności ochrony przeciwporażeniowej przez samoczynne wyłączenie zasilania. Brzmi skomplikowanie, ale w praktyce chodzi o sprawdzenie, czy w przypadku zwarcia do obudowy urządzenia lub uszkodzenia izolacji, zabezpieczenie (np. wyłącznik różnicowoprądowy lub nadprądowy) zadziała w odpowiednio krótkim czasie i odłączy zasilanie, zanim zdąży dojść do porażenia. Mierzy się czas zadziałania zabezpieczenia i porównuje z wymaganym czasem granicznym, który zależy od rodzaju obwodu i napięcia.

Pamiętam pewną inspekcję w warsztacie samochodowym. Mechanik zgłaszał sporadyczne "kopanie" urządzeń. Sprawdzenie ochrony przeciwporażeniowej wykazało, że wyłącznik różnicowoprądowy, choć zamontowany, nie zadziałał poprawnie. Okazało się, że był stary i uszkodzony. Po wymianie wyłącznika i ponownych pomiarach, ochrona działała bez zarzutu, a mechanik mógł bezpiecznie pracować. To prosty przykład, jak regularne kontrole mogą zapobiec niebezpiecznym sytuacjom.

Kolejnym aspektem sprawdzania ochrony przeciwporażeniowej jest kontrola ciągłości połączeń ochronnych i wyrównawczych. Chodzi o upewnienie się, że wszystkie obudowy metalowe urządzeń, rury, konstrukcje metalowe są prawidłowo połączone z przewodem ochronnym (PE) i uziomem. Dzięki temu, w przypadku uszkodzenia izolacji, prąd zwarcia popłynie bezpieczną drogą do ziemi, a nie przez ciało człowieka dotykającego uszkodzonego urządzenia. Mierzy się rezystancję tych połączeń – im mniejsza, tym lepiej.

Koszt sprawdzenia ochrony przeciwporażeniowej zależy od wielkości instalacji i zakresu badań. Ceny zaczynają się od kilkuset złotych dla małych obiektów, a dla dużych kompleksów mogą sięgać kilku tysięcy złotych. Jednak bezpieczeństwo jest bezcenne. Ignorowanie pomiarów elektrycznych co 5 lat w zakresie ochrony przeciwporażeniowej to igranie z ogniem. Lepiej zapobiegać, niż leczyć, a w tym przypadku "leczenie" może być tragiczne w skutkach.

Kontrola Połączeń i Zabezpieczeń

Fundamentem każdej bezpiecznej i niezawodnej instalacji elektrycznej są solidne połączenia i sprawne zabezpieczenia. To one, niczym sprawny system nerwowy, decydują o prawidłowym przepływie energii i ochronie przed przeciążeniami czy zwarciami. Kontrola połączeń i zabezpieczeń to nieodzowny element pomiarów elektrycznych co 5 lat, który często bywa niedoceniany, a jest absolutnie kluczowy dla długotrwałej i bezproblemowej eksploatacji instalacji.

Kontrola połączeń to nic innego, jak gruntowny przegląd wszystkich punktów, gdzie przewody elektryczne są ze sobą łączone lub podłączane do urządzeń. Mówimy o zaciskach w puszkach łączeniowych, rozdzielnicach, gniazdach, wyłącznikach, oprawach oświetleniowych, i każdym innym miejscu, gdzie prąd przechodzi przez "węzeł". Luźne połączenie to jak słabo dokręcona śruba w konstrukcji – pozornie trzyma, ale pod obciążeniem może zawieść, powodując przegrzanie, iskrzenie, a w konsekwencji pożar. Sprawdzamy więc, czy wszystkie połączenia są pewne, dokręcone z odpowiednim momentem, wolne od korozji i zanieczyszczeń.

Pewnego razu, podczas kontroli połączeń w starej kamienicy, natknęliśmy się na prawdziwy "kwiat paproci" – puszkę łączeniową, w której połączenia były wykonane... na "skrętkę", bez żadnych złączek, owinięte taśmą izolacyjną, która z wiekiem stała się krucha i popękana. To był podręcznikowy przykład, jak nie należy robić połączeń. Takie "partyzanckie" metody mogą być przyczyną wielu problemów, od sporadycznych zaników napięcia, po poważne zagrożenie pożarowe. Prawidłowe połączenia to podstawa.

Kontrola zabezpieczeń to weryfikacja, czy wszystkie urządzenia zabezpieczające, takie jak wyłączniki nadprądowe, różnicowoprądowe, bezpieczniki topikowe, działają poprawnie i są dobrane odpowiednio do parametrów instalacji i obciążenia. Wyłącznik nadprądowy, popularnie zwany "esem", ma chronić przed przeciążeniem obwodów i zwarciami. Wyłącznik różnicowoprądowy ma chronić przed porażeniem prądem elektrycznym. Bezpieczniki topikowe, choć coraz rzadziej stosowane, nadal pełnią ważną rolę w starszych instalacjach.

Podczas kontroli zabezpieczeń sprawdzamy, czy wyłączniki zadziałają w odpowiednim czasie przy przeciążeniu lub zwarciu (test wyzwalania), czy prądy znamionowe zabezpieczeń są dobrane prawidłowo do obciążenia obwodów, czy wyłączniki różnicowoprądowe działają poprawnie (test prądem różnicowym). Weryfikujemy również stan obudów zabezpieczeń, czy nie są uszkodzone, popękane, czy nie ma śladów przegrzania.

Koszt kontroli połączeń i zabezpieczeń jest trudny do jednoznacznego oszacowania, ponieważ zależy od wielkości instalacji, liczby punktów pomiarowych i rodzaju zabezpieczeń. Jednak inwestycja w solidną kontrolę to gwarancja spokoju i uniknięcie kosztownych awarii i przestojów w przyszłości. Pamiętaj, że nawet najlepsze materiały i urządzenia nie wystarczą, jeśli połączenia będą wadliwe, a zabezpieczenia niesprawne. To jak z łańcuchem – jest tak mocny, jak jego najsłabsze ogniwo. W instalacji elektrycznej, tym ogniwem często bywają właśnie połączenia i zabezpieczenia.

Pomiary Uziemień

Uziemienie to fundament bezpieczeństwa każdej instalacji elektrycznej, choć często pozostaje niewidoczne i niedoceniane. Można je porównać do piorunochronu na dachu – działa dyskretnie, ale w krytycznym momencie chroni przed potężnym zagrożeniem. Pomiary uziemień to niezbędny element pomiarów elektrycznych co 5 lat, który zapewnia bezpieczną "ścieżkę ucieczki" dla prądów zwarciowych i chroni przed porażeniami elektrycznymi.

System uziemień to sieć przewodów i elektrod zakopanych w ziemi, połączonych z instalacją elektryczną budynku. Jego zadaniem jest odprowadzenie prądu zwarcia do ziemi w przypadku uszkodzenia izolacji lub awarii urządzeń. Dzięki temu, napięcie na obudowach urządzeń nie osiąga niebezpiecznych wartości, a zabezpieczenia mogą zadziałać i odłączyć zasilanie. Sprawnie działające uziemienie to fundament ochrony przeciwporażeniowej i ochrony przeciwprzepięciowej.

Pomiary uziemień polegają na weryfikacji rezystancji uziemienia i ciągłości połączeń uziemiających. Rezystancja uziemienia to opór, jaki stawia ziemia przepływowi prądu. Im niższa rezystancja, tym lepsze uziemienie, ponieważ prąd zwarcia ma łatwiejszą drogę do ziemi. Wartość rezystancji uziemienia powinna być na tyle niska, aby zapewnić skuteczne działanie ochrony przeciwporażeniowej i przepięciowej. Normy i przepisy określają dopuszczalne wartości rezystancji uziemienia dla różnych rodzajów instalacji.

Pamiętam przypadek z zakładu produkcyjnego, gdzie podczas burzy doszło do przepięcia w sieci. Dzięki sprawnemu uziemieniu, prąd przepięciowy został bezpiecznie odprowadzony do ziemi, chroniąc wrażliwą elektronikę i maszyny produkcyjne. W innym przypadku, w budynku bez prawidłowego uziemienia, przepięcie spowodowało uszkodzenie wielu urządzeń i kosztowne straty. To dobitnie pokazuje, jak ważne jest sprawne uziemienie, szczególnie w miejscach narażonych na wyładowania atmosferyczne.

Podczas pomiarów uziemień wykorzystuje się różne metody, w zależności od rodzaju uziomu i warunków gruntowych. Najczęściej stosowana jest metoda techniczna, polegająca na pomiarze rezystancji uziemienia za pomocą specjalistycznego miernika – miernika rezystancji uziemienia. Miernik ten generuje prąd pomiarowy i mierzy spadek napięcia na uziemieniu, na podstawie czego wylicza rezystancję. Prawidłowo wykonany pomiar wymaga wiedzy i doświadczenia, aby uwzględnić wpływ czynników zewnętrznych, takich jak wilgotność gruntu czy obecność instalacji podziemnych.

Koszt pomiarów uziemień zależy od rodzaju uziomu, liczby punktów pomiarowych i metody pomiarowej. Ceny zaczynają się od kilkudziesięciu złotych za punkt pomiarowy, a całkowity koszt zależy od wielkości i złożoności systemu uziemień. Jednak inwestycja w prawidłowe uziemienie i jego regularne pomiary to inwestycja w bezpieczeństwo ludzi i mienia. Pamiętaj, że uziemienie działa prewencyjnie, chroniąc przed skutkami awarii i przepięć. Lepiej zapłacić za pomiary, niż ponosić ogromne koszty naprawy szkód i leczenia skutków porażeń.
