Instalacje pod fundamenty – kompletna lista przed zalaniem

Instalacja wodna pod fundamentem peszel i wyprowadzenie

Peszel stanowi pierwszą warstwę komunikacji między budynkiem a siecią wodociągową, dlatego jego średnica musi wynikać z przewidywanego szczytowego poboru wody, a nie z widzimisię wykonawcy. Dla domu jednorodzinnego z łazienką, kuchnią i pralnią zwykle wystarcza DN 75, lecz przy planowanej instalacji nawadniania ogrodu lub zasobnika na wodę deszczową warto od razu wybrać DN 110. Rura osłonowa musi być prowadzona w jednym, ciągłym odcinku, bez ostrych załamań, ponieważ każde kolano zwiększa ryzyko zagięcia wewnętrznego przewodu podczas późniejszego wciągania.

• Instalacja wodna pod fundamentem peszel i wyprowadzenie
• Uziom fundamentowy i instalacja odgromowa krok po kroku
• Kanalizacja pod płytą fundamentową spadki i rewizje
• Drenaż opaskowy i rura napowietrzająca kominek
• Checklist przed wylaniem fundamentów

Głębokość ułożenia determinuje linia przemarzania gruntu, która w centralnej Polsce sięga od 1,0 do 1,4 m. Rura prowadzona płycej niż 0,8 m narażona jest na zamarzanie wody przy dłuższych mrozach, a to oznacza pęknięcie i konieczność kucia fundamentu. Pod podłogą na gruncie peszel układa się na warstwie podsypki piaskowej, w otulinie z piasku drobnoziarnistego o grubości minimum 10 cm z każdej strony.

Materiał rury osłonowej to najczęściej polietylen wysokiej gęstości PE 100 w kolorze niebieskim, zgodnie z przyjętą konwencją oznakowania tras wodnych. Na budowie warto zostawić zapas minimum 30 cm rury ponad poziom chudziaka i oznaczyć jej koniec kolorową taśmą lub korkiem, by zbrojarze nie zasypali wlotu gruzem. Miejsce wyprowadzenia powinno pokrywać się z planowaną lokalizacją wodomierza, najlepiej w garażu lub w kotłowni.

W praktyce wykonawczej istotny pozostaje jeszcze jeden detal: jeśli dom ma własne ujęcie wody ze studni głębinowej, peszel do budynku prowadzi się razem z rurą ssącą w jednym wykopie, lecz w osobnych osłonach. Dzięki temu w razie awarii pompy można wymienić instalację bez naruszania konstrukcji.

Najczęstszy błąd: poprowadzenie peszla pod kątem prostym bez łagodnego łuku. Woda w rurze nie zamarza, ale siły naprężające przy osiadaniu budynku mogą złamać kolano, a wtedy jedynym ratunkiem jest przebicie posadzki.

Uziom fundamentowy i instalacja odgromowa krok po kroku

Uziom fundamentowy pełni podwójną rolę: odprowadza prąd piorunowy do gruntu i stabilizuje potencjał elektryczny instalacji wewnętrznej. Wykonuje się go z bednarki ocynkowanej o przekroju minimum 30×4 mm lub ze stali pomiedziowanej, układanej w wykopie na podsypce piaskowej, w odległości około 1 m od krawędzi ławy. Połączenia spawa się lub zaciska zaciskami galwanicznymi, przy czym spaw zapewnia trwałość na dekady, a zacisk ułatwia kontrolę, lecz wymaga okresowej konserwacji.

Norma PN-EN 62305 wskazuje minimalne wymiary uziomu w zależności od rezystywności gruntu. W gruntach piaszczystych o oporze właściwym powyżej 500 Ω·m konieczne jest dodatkowe zagłębienie lub ułożenie bednarki w kształcie zamkniętej pętli wokół budynku. W praktyce oznacza to, że na słabych glebach dom bez pętli uziomowej ma piorunochron czysto dekoracyjny.

Wyprowadzenia uziomu prowadzi się do rozdzielnicy głównej oraz w czterech narożnikach budynku, gdzie później montowane będzie zwody odgromowe. Liczba wyprowadzeń zależy od powierzchni dachu: do 150 m² wystarczą cztery, do 250 m² potrzeba sześciu, a powyżej 300 m² stosuje się osiem i więcej. Każde wyprowadzenie powinno być oznaczone tabliczką w kotłowni lub garażu.

Bednarkę łączy się z zbrojeniem fundamentu w co trzecim przęsłe, ponieważ beton zwilżony deszczem tworzy elektrolit przewodzący, co wzmacnia cały system. Wyprowadzenie do rozdzielnicy musi być krótkie, najlepiej poniżej 1 m, bo każdy dodatkowy metr drutu zwiększa impedancję udarową i obniża skuteczność ochrony.

Rada: jeszcze przed zbrojeniem warto zrobić zdjęcie trasy uziomu telefonem i dołączyć je do dokumentacji powykonawczej. Po zalaniu betonu nikt już nie odtworzy, gdzie dokładnie biegnie bednarka.

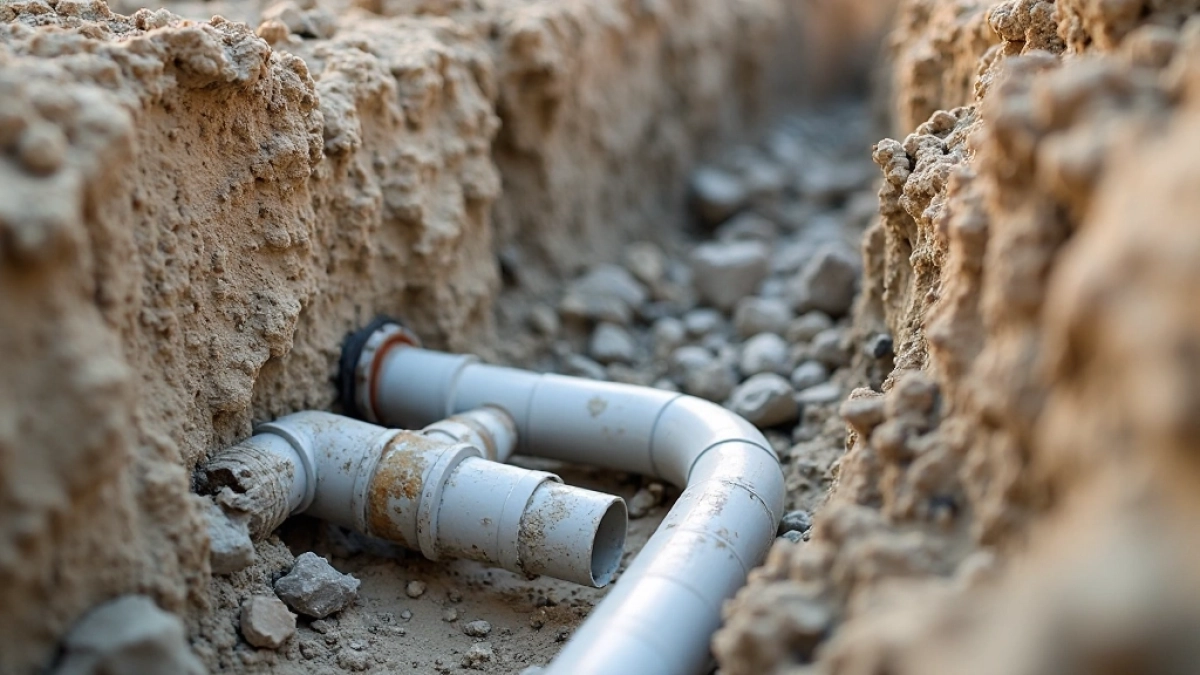

Kanalizacja pod płytą fundamentową spadki i rewizje

Rury kanalizacyjne prowadzone pod płytą fundamentową to element, którego nie da się poprawić bez kucia betonu, dlatego projektowanie trasy wymaga wyobraźni przestrzennej. Optymalne spadki wynoszą od 2% do 3% mniejsze powodują zaleganie osadów, większe prowadzą do rozwarstwienia ścieków i tak zwanego efektu lotosu, gdy ciecze uciekają szybciej niż ciała stałe.

Trasa powinna być możliwie krótka, z kolanami 45° zamiast 90°, ponieważ ostre załamania zmniejszają prędkość przepływu i sprzyjają zatorom. W praktyce oznacza to projektowanie pionów kanalizacyjnych przy ścianach, a nie w środku rzutu, co ułatwia też prowadzenie wentylacji.

Rewizje montuje się przy każdym rozgałęzieniu oraz w najniższym punkcie instalacji, najczęściej w garażu lub kotłowni. Ich rozstaw nie powinien przekraczać 15 m w linii prostej. Pokrywa rewizji musi być dostępna bez konieczności demontażu zabudowy, dlatego planuje się ją zawsze przy ścianie, nie w środku pomieszczenia.

Przed betonowaniem wykonuje się próbę szczelności wodą pod ciśnieniem 0,5 bar przez 30 minut. Wszystkie otwory zaślepia się korkami, napełnia rury i obserwuje spadek poziomu. Nawet niewielki ubytek wskazuje na nieszczelność, którą łatwiej naprawić teraz niż po zalaniu. Po pozytywnej próbie rury zabezpiecza się pianką montażową i oznacza kolorową taśmą, by zbrojarze nie przebili się łopatą.

Przejście rur przez ścianę fundamentową można wykonać na dwa sposoby: bezpośrednio w otworze lub w tulei ochronnej. Otwór bez tulei jest tańszy o około 20-30 zł za przejście, lecz w ścianach monolitycznych z betonu wodoszczelnego taśmy bentonitowo-kauczukowe nie zawsze zapewniają pełną szczelność. Tuleja umożliwia wymianę rury bez naruszania konstrukcji i jest obowiązkowa przy średnicach powyżej DN 110.

Ostrzeżenie: kucie zaślepionego przejścia w ścianie fundamentowej kosztuje 3-5 razy więcej niż poprawne wykonanie na etapie szalunku.

Drenaż opaskowy i rura napowietrzająca kominek

Drenaż opaskowy rozwiązuje problem wody gruntowej napierającej na ściany piwnicy lub płytę, lecz nie jest wymagany na każdej działce. Konieczny okazuje się na gruntach gliniastych, przy wysokim poziomie wód gruntowych lub na skarpach, gdzie woda spływa w kierunku budynku. W piaskach suchych ułożenie drenażu mija się z celem i jedynie podnosi koszt inwestycji.

Rurę drenarską DN 100 układa się ze spadkiem 0,5% wokół fundamentu, na głębokości posadowienia ławy, z obsypką żwirową o grubości 20 cm i geowłókniną oddzielającą żwir od gruntu rodzimego. Woda trafia do studni chłonnej lub kanalizacji deszczowej, przy czym studnia chłonna o średnicy 1 m i głębokości 2 m wchłania rocznie około 150-200 m³ wody na gruntach piaszczystych.

Częstym błędem pozostaje prowadzenie rury drenarskiej poniżej posadowienia ławy. Efekt jest odwrotny od zamierzonego: woda podmywa fundament zamiast go chronić, a po kilku latach mogą pojawić się rysy na ścianach. Prawidłowa geometria drenażu zakłada, że rura leży nie głębiej niż spód ławy, a jej trasa omija narożniki budynku w odległości minimum 50 cm.

Rura napowietrzająca kominek to drobny element o dużym znaczeniu dla wentylacji grawitacyjnej. Średnica 150-200 mm, trasa maksymalnie krótka, bez kolan większych niż 45°, bo każde załamanie zmniejsza ciąg powietrza. Wlot umieszcza się na ścianie zachodniej lub północnej, by uniknąć nagrzewania, a otwór zabezpiecza siatką stalową o oczku 6 mm przed gryzoniami i owadami.

Kominek wentylacyjny prowadzi się najczęściej przez ścianę kotłowni lub garażu, a jego koniec na elewacji wykańcza kratką z daszkiem. Bez napowietrzenia ciąg w kanałach odwróci się przy bezwietrznej pogodzie, a wentylacja mechaniczna stanie się jedynym ratunkiem, podnosząc rachunki za prąd.

Detal: rura napowietrzająca musi mieć spadek 1-2% na zewnątrz budynku, by skropliny nie wracały do wnętrza kanału.

Checklist przed wylaniem fundamentów

Dwanaście punktów kontrolnych zebranych w jedną listę pozwala uniknąć nerwowego biegania po budowie tuż przed przyjazdem betonowozu. Warto wydrukować ją w dwóch egzemplarzach: jeden powędruje do kierownika budowy, drugi zostanie w biurku inwestora.

• Trasa peszla oznaczona taśmą, zapas 30 cm ponad chudziak.
• Bednarka uziomowa ułożona w pętli, połączenia sprawdzone.
• Wyprowadzenia odgromowe w narożnikach, oznaczone tabliczkami.
• Spadki kanalizacji zweryfikowane poziomicą, kolana 45°.
• Rewizje dostępne od strony pomieszczeń, nie zaślepione.
• Przejścia przez ścianę zabezpieczone tulejami lub taśmą bentonitową.
• Próba szczelności kanalizacji wykonana i udokumentowana.
• Rura napowietrzająca wyprowadzona, zabezpieczona siatką.
• Drenaż opaskowy na właściwej głębokości, obsypany żwirem.
• Studnia chłonna zlokalizowana min. 3 m od budynku.
• Geowłóknina na drenażu, zawinięta na obsypkę.
• Dokumentacja zdjęciowa wszystkich tras przed zasypaniem.

Lista pozostaje jedynie narzędziem, jeśli nie towarzyszy jej świadomość, że każdy z tych punktów można naprawić teraz za kilkadziesiąt złotych, a po zalaniu za kilka tysięcy. Kucie płyty fundamentowej to bowiem nie tylko koszt robocizny, ale też ryzyko naruszenia izolacji przeciwwilgociowej i utraty gwarancji na cały system hydroizolacji.

Planowanie instalacji na etapie fundamentów wymaga współpracy projektanta, kierownika budowy i wykonawcy instalacji, lecz efekt tej współpracy widać przez następne trzydzieści lat eksploatacji domu. Prawidłowo ułożony uziom chroni elektronikę, drenaż ratuje piwnicę przed wodą, a kanalizacja bez rewizji nie zaskakuje zatorami w najmniej odpowiednim momencie.

Źródła danych i norm: PN-EN 62305 (ochrona odgromowa), PN-EN 12056 (kanalizacja grawitacyjna), PN-EN 805 (zaopatrzenie w wodę), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Rozporządzenie Ministra Infrastruktury, Dz.U. 2022 poz. 1225), KNR 2-02 (katalogi nakładów rzeczowych), dane producentów rur PE 100 i systemów drenarskich.
