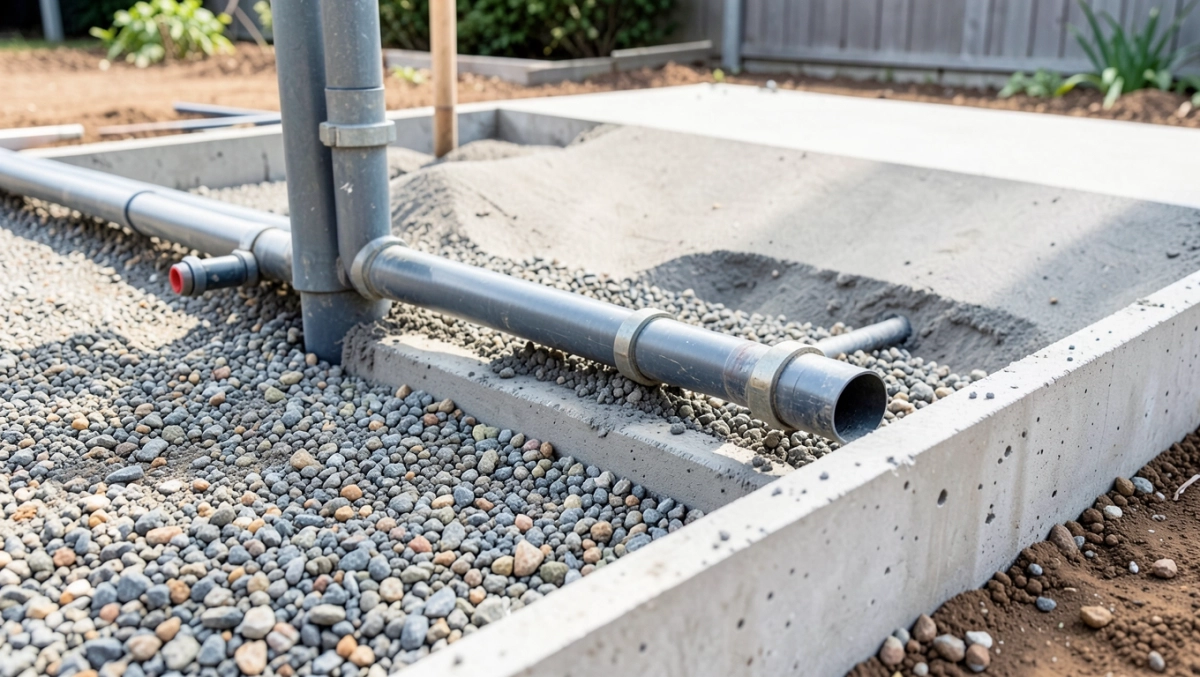

Instalacje w płycie fundamentowej: jak zaplanować przyłącza bez błędów

Ekipa wchodzi za tydzień, a Ty właśnie zorientowałeś się, że nikt nie narysował tras rur, kabli i przepustów, które na zawsze znikną pod betonem. To nie jest drobny detal do dogadania na budowie instalacje w płycie fundamentowej rozplanowane byle jak to betonowe więzienie dla każdego przewodu, który kiedyś trzeba będzie wymienić. Skoro fundament powstaje raz i na dekady, każdy przepust, każdy spadek i każdy metr peszla musi trafić w swoje miejsce z dokładnością, której nie wybaczy żaden hydraulik szukający awarii za dziesięć lat.

• Jakie instalacje poprowadzić w płycie fundamentowej
• Spadki i przepusty w płycie fundamentowej
• Najczęstsze błędy przy instalacjach w płycie fundamentowej
• Etapy planowania i wykonania instalacji w płycie
• Studium przypadku: dom 120 m² na działce bez kanalizacji

Jakie instalacje poprowadzić w płycie fundamentowej

Płyta fundamentowa to jednorazowa szansa po wylaniu betonu dostęp do rur i kabli ogranicza się do kucia, a to kosztuje od 150 do 400 zł za metr bieżący, nie licząc bałaganu i utraty gwarancji na hydroizolację. Dlatego już na etapie projektu architektonicznego trzeba wiedzieć, co dokładnie zniknie pod posadzką: przyłącze wodociągowe, kanalizacja sanitarna, kable elektryczne, przewody ogrzewania podłogowego, rury rekuperacji, a coraz częściej także peszel pod pompę ciepła i kanały teletechniczne.

Wod-kan to absolutne minimum. Rura kanalizacyjna fi 110 dla toalety i głównego pionu łazienki, fi 50 dla umywalek, prysznica i zlewu, plus podejście do pralki i zmywarki. Przyłącze wodociągowe w płycie fundamentowej wymaga rury PE fi 32 w osłonie, najczęściej prowadzonej od studzienki wodomierzowej do kotłowni. Wszystkie przejścia przez płytę zabezpiecza się tulejami ochronnymi, które kompensują ruchy termiczne i chronią izolację przeciwwilgociową przed rozdarciem.

Instalacja elektryczna pod płytą to przede wszystkim uziom fundamentowy w postaci bednarki ocynkowanej 25×4 mm lub drutu FeZn fi 8, ułożonego w warstwie podsypki i połączonego z płytą przez spawy lub zaciski. Obok niego prowadzi się rury osłonowe (peszel) fi 40 lub fi 50 dla kabli zasilających, które wejdą do rozdzielni w garażu lub kotłowni. Każdy peszel musi mieć wyprowadzenie co najmniej 30 cm ponad poziom gotowej posadzki i zamknięcie korkiem, by podczas betonowania nie wlała się do niego mieszanka.

Ogrzewanie podłogowe wpisuje się w płytę idealnie rury PEX lub PE-Xa/Al/PE-Xa układa się bezpośrednio na warstwie izolacji termicznej i zalewa betonem. Rozstaw zależy od strefy: 15 cm przy ścianach zewnętrznych, 20-25 cm w strefie wewnętrznej. W kuchni i pod oknami warto zaplanować gęstszy rozstaw, bo tam straty ciepła są największe. Zapomnienie o rurze powrotu w sypialni to klasyk, którego nie da się naprawić bez rozkuwania posadzki.

Rekuperacja w płycie fundamentowej oznacza dwa kanały fi 160 lub fi 200, prowadzone od czerpni i wyrzutni przez fundament do centrali wentylacyjnej. To jedno z najczęściej pomijanych przyłączy, bo inwestor myśli, że wystarczy wyprowadzić rury na elewacji. Tymczasem czerpnia świeżego powietrza musi siedzieć co najmniej 60 cm ponad gruntem i minimum 2 m od wyrzutni, więc kanał w płycie pozwala uniknąć brzydkich rur po ścianie.

Pompa ciepła i klimatyzacja wymagają osobnych peszli dla przewodów chłodniczych i sterowniczych fi 50 dla pary, fi 25 dla kabli komunikacyjnych. Smart home w płycie fundamentowej to z kolei peszel fi 32 pod magistralę KNX lub Ethernet do rozdzielni teleinformatycznej. Warto też przewidzieć zapasowy peszel fi 50 ciągnący się od garażu do salonu przyjdzie moment, gdy będziesz ciągnął dodatkowy kabel, a wtedy zaślepkę łatwiej usunąć niż kuć beton.

Spadki i przepusty w płycie fundamentowej

Przepust w płycie fundamentowej to nie dziura wycięta w betonie, lecz fabryczna tuleja PVC lub stalowa osadzona jeszcze przed zbrojeniem. Norma PN-EN 12056-2 wymaga, by każde przejście przez konstrukcję fundamentową zapewniało ciągłość izolacji przeciwwilgociowej i umożliwiało ruchy termiczne rury. Dlatego tuleja ma kołnierz dociskający folię kubełkową lub papę, a luz między rurą a tuleją wypełnia się elastycznym kitem, nie pianką montażową.

Spadek rur kanalizacyjnych w płycie to parametr, który decyduje o tym, czy odpływ z prysznica będzie działał za pięć lat, czy zacznie się cofać. Dla fi 110 optymalny spadek wynosi 1,5-2%, czyli 1,5-2 cm na metr. Przy fi 50 (podejścia pod umywalkę) dopuszczalne jest 2-3%. Spadek poniżej 1% powoduje osadzanie się tłuszczu i papieru, a powyżej 3% efekt samooczyszczania zanika, bo woda ucieka szybciej niż stałe frakcje.

Głębokość posadowienia rur pod płytą zależy od strefy przemarzania, która w większości Polski wynosi 80-100 cm, a w Suwałkach i Zakopanem przekracza 120 cm. Przyłącze wodociągowe prowadzi się poniżej tej granicy w otulinie z piasku i geowłókniny. Jeśli rura wchodzi do budynku powyżej strefy przemarzania, musi być izolowana pianką polietylenową lub przewodem grzejnym samoregulującym, bo pierwsza mroźna zima zatrzyma wodę w kranie na dobre.

Rury układa się na warstwie piasku stabilizowanego (10-15 cm) lub chudego betonu, nigdy bezpośrednio na gruncie rodzimym. To dlatego, że grunt pod płytą pracuje sezonowo wysadza mrozowe, osiada po deszczu, a rura leżąca na niestabilnym podłożu pęka w miejscu styku z tuleją. Warstwa piasku rozkłada nacisk jednostajnie i kompensuje te ruchy, a jej zagęszczenie do wskaźnika Is = 0,95 daje pewność, że płyta nie będzie „wisieć" nad pustką.

Montaż tulei odbywa się po ułożeniu izolacji termicznej (XPS 300 kPa), ale przed rozłożeniem folii polietylenowej i zbrojenia. Każdy przepust trzeba zaznaczyć na szalunku lub rzutach warsztatowych, by kierownik budowy mógł sprawdzić położenie przed betonowaniem. Inspekcja nadzoru po ustawieniu tulei i przed wylaniem betonu to moment, w którym łapie się 80% błędów potem zostaje już tylko kucie i płacenie.

Najczęstsze błędy przy instalacjach w płycie fundamentowej

Brak przepustu pod rekuperację to błąd, który kosztuje najwięcej. Ekipa wentylacyjna przyjeżdża po tynkach, a Ty dowiadujesz się, że kanał fi 160 trzeba prowadzić po ścianie lub w suficie podwieszanym. Obejście kosztuje od 3 do 8 tysięcy złotych, a kanał w salonie psuje akustykę i estetykę. Przepust trzeba przewidzieć już na etapie adaptacji projektu, bo dodanie go po zbrojeniu oznacza kucie świeżego betonu.

Zbyt płytko poprowadzony kabel zasilający to drugi klasyk. Kabel YKY prowadzony w peszlu fi 50 musi mieć nad sobą co najmniej 3 cm betonu, czyli w płycie o grubości 25 cm peszel leży w osi zbrojenia dolnego. Jeśli wpadnie pod siatkę, przy wylewaniu mieszanki kabel zostanie ściśnięty, a izolacja pęknie pod obciążeniem agregatu wibracyjnego. Pierwsze zwarcie pojawia się po trzech, czterech latach i wymaga kucia całego odcinka.

Rury kanalizacyjne bez osłon termicznych przy przejściu przez płytę to trzeci częsty błąd. Rura PVC wychodząca z betonu do gruntu w strefie przemarzania bez izolacji z pianki PE potrafi pęknąć w pierwszą mroźną zimę. Rozwiązanie jest proste: tuleja z kołnierzem, a wokół rury pierścień z pianki grubości 20 mm na odcinku 50 cm w obie strony. Koszt kilkanaście złotych, a ratuje przed zalaniem piwnicy w styczniu.

Zapomnienie o peszlu pod pompę ciepła to błąd przyszłościowy dziś masz kocioł gazowy, ale za pięć lat zamienisz go na powietrzną pompę ciepła z kanałami fi 250 do jednostki zewnętrznej. Jeśli peszel nie leży w płycie, kanał trzeba będzie prowadzić po elewacji lub kopać fundament. Dodatkowy peszel fi 110 w kosztorysie to 40-80 złotych, a w przyszłości oszczędność kilku tysięcy.

Brak markera pozycjonującego tuleje to błąd proceduralny, który prowadzi do przesunięć podczas wylewania betonu. Każdy przepust trzeba przywiązać drutem wiązałkowym do zbrojenia dolnego i zaznaczyć jego środek kołkiem wbitym w szalunek. Bez tego wibrator wygina tuleje, a kierownik budowy odkrywa problem dopiero po szalowaniu, gdy lokalizacja odbiega od projektu o 15 cm.

Ułożenie kabli bez zachowania odstępów od rur grzewczych to grzech normowy. PN-HD 60364-5-52 zabrania prowadzenia instalacji elektrycznej bezpośrednio przy rurach z czynnikiem grzewczym. Minimalna odległość w betonie to 5 cm, ale w praktyce lepiej zachować 10 cm i przeciągnąć obie instalacje w oddzielnych strefach płyty. Cewka ogrzewania podłogowego wchodząca na peszel zasilający to gwarantowane przegrzanie kabla.

Mieszanie rur kanalizacyjnych z wodą pitną w jednym peszlu to błąd sanitarny i prawny. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki, wymaga oddzielnych kanałów dla wody pitnej i ścieków, z zachowaniem co najmniej 10 cm odstępu. Wspólny peszel skraca drogę bakteriom i ułatwia zanieczyszczenie wody w razie rozszczelnienia.

Etapy planowania i wykonania instalacji w płycie

Planowanie zaczyna się w biurze projektowym, nie na budowie. Projektant architektury dostarcza rzut przyłączy sanitarnych i elektrycznych, ale to projektant instalacji sanitarnych i elektrycznych rysuje trasy rur i kabli w skali 1:50 z wymiarowaniem do osi ścian. Adaptacja gotowego projektu domu to moment, w którym najłatwiej dodać brakujące przepusty, bo koszt zmiany w papierze wynosi zero, a w betonie tysiące złotych.

Na budowie pierwszym krokiem jest wyrównanie gruntu i wytyczenie obrysu płyty. Niwelator i teodolit to nie fanaberia odchylenie 2 cm na 10 metrach daje spadek kanalizacji 0,2%, a to za mało, by ścieki odpływały grawitacyjnie. Geodeta wyznacza też reper wysokościowy, do którego odnoszą się wszystkie rzędne tulei. Bez tego punktu odniesienia żaden kierownik budowy nie jest w stanie utrzymać projektowanych spadków.

Drugi etap to podsypka piaskowa grubości 15 cm, zagęszczona płytową zagęszczarką do Is = 0,95. Na niej rozkłada się folię PE 0,3 mm, która chroni XPS przed wilgocią gruntową. Trzeci etap to izolacja termiczna z płyt XPS 300 o grubości 15-20 cm, ułożona na styk, bez szczelin większych niż 2 mm. Na XPS trafia folia kubełkowa lub rozdzielcza, która umożliwia poślizg betonu przy ruchach termicznych.

Czwarty etap to zbrojenie dolne siatka z prętów fi 12 co 15 cm, powiązana z uziomem fundamentowym. Po jego ułożeniu przychodzi czas na instalacje: rury kanalizacyjne w piasku, peszle elektryczne przymocowane opaskami do zbrojenia, tuleje przepustowe osadzone w szalunku. Każdy element trzeba sfotografować i nanieść na rzut powykonawczy, bo po zbrojeniu górnym niczego nie widać.

Piąty etap to zbrojenie górne i próba wodna kanalizacji. Wlewa się 5-10 litrów wody do każdego podejścia i sprawdza, czy wypływa w studzience bez zastoju. Jeśli cokolwiek stoi, to ostatni moment na korektę. Szósty etap to betonowanie płyty betonem C25/30 z wibrowaniem wgłębnym, najczęściej pompą i wężem. Czas od wyrównania gruntu do wylania płyty na dom 120 m² wynosi zwykle 5-7 dni roboczych, w tym 1-2 dni samej kanalizacji.

Studium przypadku: dom 120 m² na działce bez kanalizacji

Działka na obrzeżach miasteczka, bez sieci kanalizacyjnej, z gruntem gliniastym o wysokim poziomie wód gruntowych. Dom 120 m², parterowy z poddaszem użytkowym, ogrzewanie pompą ciepła, rekuperacja, brak gazu. W takich warunkach instalacje w płycie fundamentowej muszą uwzględniać nie tylko standardowe przyłącza, ale też odprowadzenie wód do przydomowej oczyszczalni i rurociąg sprężonego powietrza do warsztatu w garażu.

Kanalizacja sanitarna została zaprojektowana w układzie grawitacyjnym ze spadkiem 1,8% w kierunku studzienki zbiorczej umieszczonej 6 metrów od budynku. Trzy podejścia fi 50 (kuchnia, łazienka na parterze, pralnia) i jedno fi 110 (toaleta) weszły do wspólnego pionu pod schodami, który przeszedł przez płytę tuleją fi 160. Dodatkowo poprowadzono rurę fi 50 od kotłowni do studzienki to odprowadzenie skroplin z pompy ciepła i zaworu bezpieczeństwa.

Woda pitna weszła rurą PE fi 32 w tulei fi 63, prowadzoną od studzienki wodomierzowej przy granicy działki, 25 metrów od budynku. Trasa biegła 1,4 m pod powierzchnią gruntu, poniżej strefy przemarzania (100 cm w tej okolicy). Na odcinku przejścia przez płytę fundamentową rurę owinięto pianką PE 13 mm na długości 60 cm, co chroni ją zarówno przed mrozem, jak i przed uszkodzeniem mechanicznym przy osiadaniu gruntu.

Instalacja elektryczna objęła pięć peszli fi 50 wychodzących z rozdzielni w garażu: jeden do kuchni, jeden do salonu, jeden na piętro, jeden do pompy ciepła w kotłowni i jeden zapasowy do ogrodu. Obok nich ułożono bednarkę uziomu fi 8 mm w pętli zamkniętej, połączoną z każdą sekcją zbrojenia co 6 metrów. Schemat uziomu trafił do dokumentacji powykonawczej, bo bez niego pomiary ochronne po pierwszej zimie mogły wykazać brak ciągłości.

Rekuperacja wymagała dwóch kanałów fi 200 prowadzonych w płycie od strony północnej (czerpnia) i wschodniej (wyrzutnia), spotykających się w kotłowni przy centrali wentylacyjnej. Rozstaw 3 metrów między czerpnią a wyrzutnią zapewniał brak mieszania się strumieni. Dodatkowo w płycie umieszczono peszel fi 63 pod kanał powietrza nawiewanego do salonu, by uniknąć prowadzenia go po ścianie.

Kosztorys całego pakietu instalacji w płycie (materiał + robocizna) zamknął się w kwocie 28-34 tysięcy złotych netto. Najdroższe okazały się kanały rekuperacji (4,8 tys.) i pompa ciepła wraz z peszelami (6,2 tys.). Kanalizacja z przyłączami kosztowała 5,5 tys., woda 3,1 tys., elektryka z uziomem 4,7 tys., ogrzewanie podłogowe 7,8 tys., smart home i peszle zapasowe 1,9 tys. Czas wykonania: 6 dni roboczych dla trzyosobowej ekipy.

Prawidłowo rozplanowane instalacje w płycie fundamentowej to inwestycja, która zwraca się przy pierwszej awarii a awaria w dobrze zaprojektowanej płycie pojawia się po dwudziestu latach, nie po dwóch. Każdy element, od tulei po peszel zapasowy, kosztuje dziś kilkadziesiąt złotych, a jego brak jutro oznacza kucie, bałagan i reklamację wykonawcy. Płyta fundamentowa nie wybacza pośpiechu ani improwizacji, bo beton nie zapomina i nie przebacza.

Źródła: PN-EN 12056-2 (Systemy kanalizacji grawitacyjnej wewnątrz budynków), PN-92/B-01706 (Instalacje wodociągowe wymagania), PN-HD 60364-5-52 (Instalacje elektryczne niskiego napięcia dobór przewodów), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), Warunki techniczne wykonania i odbioru robót budowlanych część E (Instalacje sanitarne i elektryczne).
