Jaki przewód elektryczny wybrać do ziemi w 2026?

Wybór przewodu elektrycznego do ziemi to decyzja, która zemści się po latach, jeśli pójdzie się na skróty. Źle dobrany kabel w gruncie koroduje, traci izolację, a w skrajnym przypadku staje się przyczyną pożaru lub porażenia. Prawidłowo poprowadzona linia kablowa w ziemi powinna zaś służyć bezproblemowo przez 30-40 lat, opierając się wodzie gruntowej, mrozowi, obciążeniom mechanicznym i zmiennym warunkom wilgotności. W tym tekście znajdziesz konkretne przewody, ich parametry, wymagane głębokości, odległości od innych instalacji oraz formalności, które potrafią zatrzymać inwestycję, jeśli się o nich zapomni.

• YKY czy YAKY: który kabel sprawdzi się lepiej?
• Jak głęboko zakopać przewód i zachować wymagane odległości?
• Jak prawidłowo ułożyć przewód w ziemi krok po kroku?
• Kiedy potrzebna jest rura osłonowa i zgłoszenie instalacji?
• Najczęstsze błędy, których łatwo uniknąć
• Koszty orientacyjne i czas realizacji
• Formalności podsumowanie i co dalej

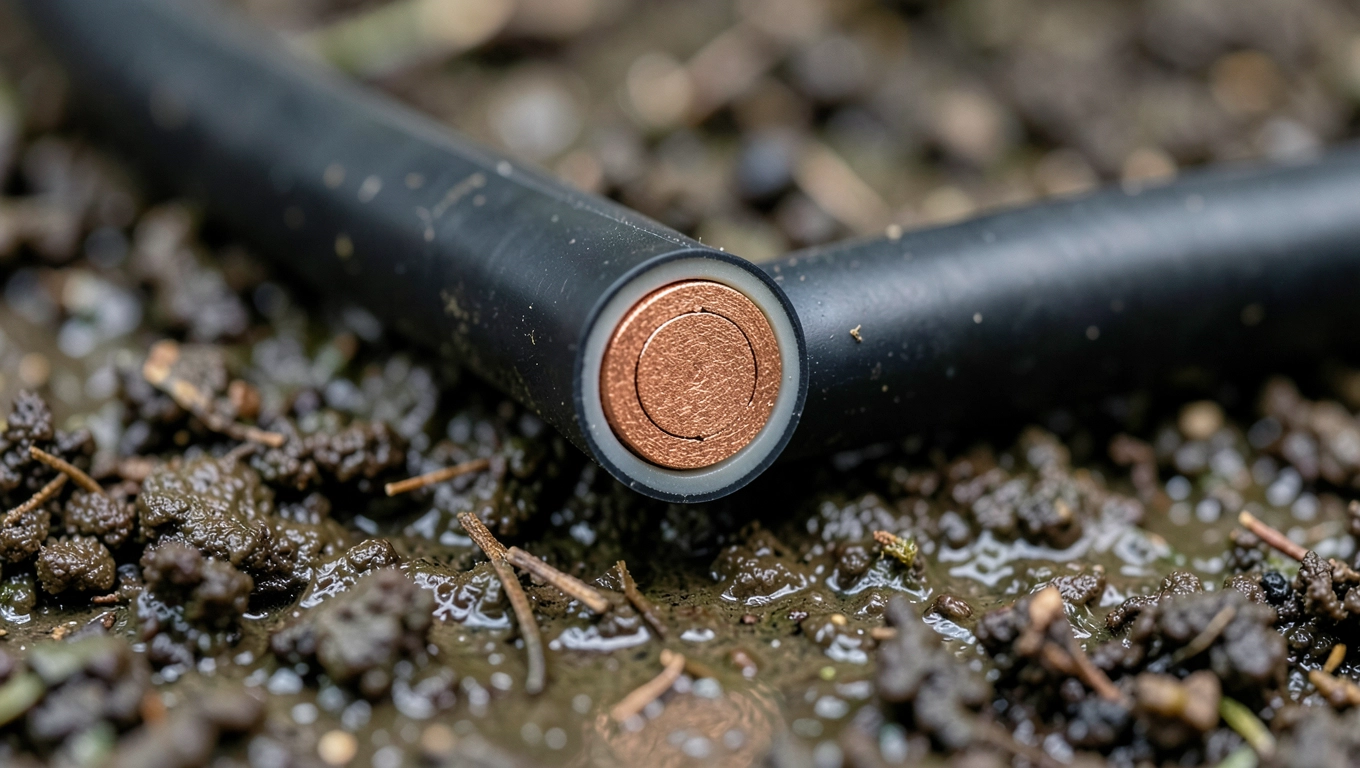

YKY czy YAKY: który kabel sprawdzi się lepiej?

Do układania bezpośrednio w gruncie stosuje się wyłącznie kable elektroenergetyczne o izolacji i powłoce z polietylenu usieciowanego (XLPE) oraz napięciu znamionowym 0,6/1 kV. To twarda norma PN-HD 603 S1, z której wynika, że kabel wewnętrzny typu YDY w ziemi po prostu nie ma prawa pracować. Jego izolacja PVC po kilku sezonach w wilgotnym gruncie zaczyna wchłaniać wodę, a powłoka pęka przy pierwszym mrozie poniżej minus piętnastu stopni Celsjusza.

Rodzina kabli oznaczonych literą Y na początku to właśnie konstrukcje z XLPE, przeznaczone do pracy w trudnych warunkach. YKY ma żyły miedziane, YAKY aluminiowe. Różnica w cenie bywa spora, ale nie w każdej sytuacji aluminium okaże się gorszym wyborem. Miedź lepiej przewodzi prąd, daje mniejsze przekroje przy tym samym obciążeniu i nie wymaga tak masywnych zacisków. Aluminium jest lżejsze, tańsze i przy dłuższych trasach, na przykład zasilaniu odległego budynku gospodarczego, potrafi obniżyć koszt inwestycji nawet o 40 procent.

Przekrój dobiera się nie na oko, lecz na podstawie obliczeniowego obciążenia, długości trasy i dopuszczalnego spadku napięcia. Dla typowego przyłącza domu jednorodzinnego o mocy przyłączeniowej 12-15 kW najczęściej stosuje się YKY 5x6 mm² (pięć żył, w tym ochronna i neutralna) lub YKYżo 5x10 mm² przy dłuższych odcinkach. Zasilanie pompy ogrodowej czy oświetlenia altany zwykle zadowala się kablem trójżyłowym 3x2,5 mm² albo 3x4 mm², z żyłą ochronną włącznie oznaczoną jako 3x2,5 PE lub 3x4 PE.

Zanim sięgniesz po najtańszy zwój z półki, sprawdź oznaczenia na powłoce. Symbol YKYżo informuje o żyłach sektorowych i ochronnej, natomiast brak litery ż oznacza żyły okrągłe te sprawdzają się lepiej przy małych przekrojach i łatwiej się je zarabia w złączkach. Napięcie 0,6/1 kV to standard dla instalacji niskonapięciowych w budownictwie mieszkaniowym; linie średniego napięcia wymagają już zupełnie innych kabli o izolacji 8,7/15 kV lub wyższej.

Nie każdy kabel z oznaczeniem Y nadaje się do bezpośredniego zakopania. YKXS, N2XY czy YDYp w wersjach bez dodatkowej ochrony mogą wymagać rury osłonowej, która odbiera obciążenia mechaniczne i chroni przed gryzoniami. Decyzja zależy od warunków lokalnych w gruntach kamienistych albo przy zbliżeniach do drzew z agresyjnym systemem korzeniowym rura osłonowa bywa absolutną koniecznością.

Aluminium wymaga ostrożności przy połączeniach. Zaciski muszą być przeznaczone do aluminium, smarowane pastą kontaktową i dokręcane momentem podanym przez producenta złączki. Pominięcie tego kroku prowadzi do utleniania, grzania się styku i w najlepszym razie do zadziałania zabezpieczenia po pół roku. Miedź takiego rygoru nie wymaga, choć i tu warto unikać łączenia bezpośrednio z aluminium bezpośrednio w puszce różnica potencjałów elektrochemicznych robi swoje.

Są sytuacje, w których żaden z tych kabli nie powinien trafiać do ziemi bez dodatkowej ochrony. Instalacje wewnętrzne typu YDY, przewody w peszelu, a tym bardziekabel przedłużaczowy ogrodowy z PVC nadadzą się na rok, może dwa. Potem izolacja stwardnieje, pęknie i zacznie przepuszczać wilgoć prosto do żył roboczych. Wybór kabla powłokowego z XLPE to nie sztuka dla sztuki, lecz wymóg fizyki polimerów i starzenia się materiału w gruncie.

Jak głęboko zakopać przewód i zachować wymagane odległości?

Minimalna głębokość ułożenia kabla w ziemi zależy od napięcia i kategorii gruntu. Dla instalacji niskonapięciowej 0,6/1 kV przyjmuje się zwykle 0,6 m pod powierzchnią terenu, ale w praktyce lepiej zejść do 0,8 m, a pod podjazdami i przejściami dla pieszych warto dobić do 1,0 m. Im głębiej, tym mniejsze ryzyko przypadkowego przebicia łopatą podczas prac ogrodowych a takie uszkodzenia stanowią główną przyczynę awarii.

Odległości od innych instalacji podziemnych regulują polskie normy oraz zalecenia producentów mediów. Woda, gaz i kanalizacja muszą leżeć co najmniej 0,4 m od kabla energetycznego przy zbliżeniach równoległych, a przy skrzyżowaniach kable elektryczne powinny przechodzić nad lub pod nimi pod kątem zbliżonym do 90 stopni, zachowując odstęp minimum 0,2 m. Każdy przypadek skrzyżowania wymaga zabezpieczenia mechanicznego, najczęściej rury osłonowej wystającej przynajmniej 0,5 m po obu stronach skrzyżowania.

Łuki trasy nie powinny być ciaśniejsze niż dziesięciokrotność średnicy zewnętrznej kabla. Dla YKY 5x10 mm² o średnicy około 18 mm daje to promień 18 cm wystarczający, by kabel się nie złamał i nie rozciągnął powłoki. Zbyt ostry łuk przyciąga naprężenia mechaniczne, a w dłuższym okresie prowadzi do mikropęknięć izolacji. Przy każdym załamaniu zostawia się też metr, dwa zapasu przyda się, gdy trzeba będzie kiedyś wymienić odcinek albo wykonać dodatkowe połączenie.

Strefa przemarzania w Polsce waha się od 0,8 m na zachodzie do ponad 1,4 m na północnym wschodzie. Kabel ułożony powyżej tej granicy może pracować w cyklu zamrażanie-rozmrażanie, co przyspiesza degradację izolacji, zwłaszcza tej gorszego gatunku. Bezpieczny margines to 20-30 cm poniżej poziomu przemarzania dla danego regionu. W praktyce oznacza to, że na Suwalszczyźnie kabel energetycznyny leży głębiej niż w okolicach Wrocławia.

Drzewa to osobny problem. Korzenie mogą rosnąć w stronę kabla przez dekady, ściskając go i mechanicznie uszkadzając powłokę. Minimalna odległość od osi drzewa zależy od gatunku, ale dla popularnych lip, klonów czy topól przyjmuje się 2-3 m. W pasie zagrożenia warto prowadzić kabel w rurze osłonowej z PVC lub PE o średnicy przynajmniej 1,5 raza większej niż średnica kabla. Rura nie jest barierą nie do pokonania dla korzeni, ale zmusza je do zmiany kierunku i daje czas na reakcję.

Jak prawidłowo ułożyć przewód w ziemi krok po kroku?

Technologia ułożenia jest prosta, ale wymaga dyscypliny. Po wykopaniu rowu o odpowiedniej głębokości dno usuwa się z kamieni i korzeni, a następnie wysypuje warstwę piasku płukanego o grubości 10 cm. Piasek pełni rolę łożyska: rozkłada obciążenia punktowe, izoluje kabel od ostrych fragmentów gruntu i ułatwia późniejsze wykrywanie przewodu przy pracach ziemnych. Bez podsypki kabel opiera się bezpośrednio na twardych cząstkach gruntu i prędzej czy później któryś kamyk wygniecie powłokę.

Kabel układa się luźno, bez napinania, z faliście ułożonym zapasem (tak zwany zapas kablowy w rowie). Luźna fala pozwala materiałowi pracować pod wpływem temperatury i osiadania gruntu. Po ułożeniu przewodu wysypuje się kolejną warstwę piasku, tym razem o grubości 25 cm, która całkowicie przykrywa kabel. To na tej warstwie kładzie się folię ostrzegawczą w kolorze niebieskim dla kabli energetycznych, zgodnie z normą PN-EN 12613 niebieski kolor oznacza, że poniżej biegnie linia niskiego napięcia.

Folię ostrzegawczą wywiniętą na ściany rowu warto układać na głębokości około 30-35 cm pod powierzchnią terenu, tak by łopata trafiła na nią od razu. Folia nie chroni przed mechanicznym uszkodzeniem, ale daje wyraźny sygnał ostrzegawczy dla każdego, kto kiedykolwiek będzie kopał w tym miejscu. Brak tej warstwy to jeden z najczęstszych powodów, dla których późniejsze prace kończą się przebiciem izolacji.

Zasypka rowu powinna być wykonana z gruntu rodzimego, bez gruzu, ostrych kamieni, kawałków betonu ani ściętych korzeni. Te ostatnie potrafią przebić folię i powłokę kabla nawet latem, gdy jeszcze rosną. Zasypkę ubija się warstwami i nie wolno wyrzucać resztek fundamentów ani starej instalacji do rowu wszystkie ostre elementy wracają na miejsce składowania odpadów.

Przy skrzyżowaniach z innymi instalacjami zakłada się rury osłonowe z PVC sztywnego (DVR) lub polietylenu (Arot). Średnica rury musi wynosić minimum 1,5 średnicy kabla, a jej długość przynajmniej 50 cm poza strefą skrzyżowania z każdej strony. Rura chroni kabel przed naciskiem mechanicznym drugiego przewodu i ułatwia ewentualną wymianę bez naruszania sąsiedniej instalacji. W przypadku przejść pod podjazdami, drogami dojazdowymi czy wjazdem do garażu stosuje się grubościenne rury SRS lub RHD o średnicy 110 mm lub większej, zdolne przenieść obciążenia pojazdów.

Przejście przez fundament wymaga szczelnego przepustu, najczęściej rury stalowej zabezpieczonej antykorozyjnie lub rury PCV wypełnionej pianką poliuretanową. Kabel nie może leżeć bezpośrednio na betonie jego wibracje termiczne i praca gruntu wokół fundamentu prowadzą do przecierania powłoki. Na długości co najmniej 0,5 m po obu stronach przejścia warto dać mu miękkie podparcie w postaci pianki, gumy EPDM lub owinięcia taśmą izolacyjną.

Kiedy potrzebna jest rura osłonowa i zgłoszenie instalacji?

Rura osłonowa to nie luksus, lecz wymóg w konkretnych sytuacjach. Kabel w ziemi bez rury można układać tylko wtedy, gdy grunt jest stabilny, pozbawiony kamieni i nie przebiega w pobliżu instalacji wodno-kanalizacyjnej, gazowej czy teletechnicznej. Każde zbliżenie, skrzyżowanie, przejście pod utwardzoną nawierzchnią albo przez warstwę nasypu budowlanego wymaga rury ochronnej. Rura DVR (sztywne PVC) sprawdza się w prostych odcinkach, Arot (gładkościenny polietylen) tam, gdzie trasa jest łamana.

Średnica rury musi dawać luz na swobodne wsunięcie kabla i późniejsze jego wyciągnięcie w razie awarii. Przyjmuje się, że światło rury powinno być co najmniej 1,5 raza większe niż średnica zewnętrzna kabla. Dla YKY 5x10 mm² o średnicy około 18 mm oznacza to rurę minimum 28 mm wewnętrznie. Na rynku najłatwiej kupić rury 32, 40 lub 50 mm, więc zwykle wybór pada na 32 mm dla pojedynczego kabla.

Formalności potrafią zaskoczyć tych, którzy przyzwyczaili się do beztroskiego kopania. Każde przyłącze energetyczne wymaga projektu instalacji wykonanego przez osobę z uprawnieniami, zgłoszenia lub pozwolenia na budowę (w zależności od mocy i kategorii obiektu) oraz odbioru przez zakład energetyczny, z którym zawierana jest umowa przyłączeniowa. Bez odbioru nie ma legalnego podłączenia do sieci.

Równolegle działa GESUT Geodezyjna Ewidencja Sieci Uzbrojenia Terenu. Każdy nowy kabel podziemny musi zostać zgłoszony do geodezji przed zasypaniem, tak by został zinwentaryzowany i naniesiony na mapę zasadniczą. Pomiar wykonuje uprawniony geodeta, który po zasypaniu rowu odnajduje kabel detektorem, mierzy jego przebieg i wprowadza dane do bazy PZGiK. Bez tego kroku inwestycja jest formalnie niekompletna, co może skomplikować sprzedaż nieruchomości albo kolejne prace ziemne za kilkanaście lat.

Najczęstsze błędy, których łatwo uniknąć

Pierwszy grzech to zbyt płytki wykop. Trzydzieści centymetrów głębokości wystarcza, by łopata trafiła w kabel przy pierwszym sadzeniu drzewka. Norma mówi o 60 cm, ale bezpieczna granica dla ogródka działkowego to 80 cm.

Drugi błąd to rezygnacja z podsypki piaskowej. Grunt rodzimy, zwłaszcza gliniasty albo kamienisty, nie jest dobrym łożyskiem dla kabla. Piasek kosztuje grosze, a jego brak kosztuje wymianę przewodu po kilku latach.

Trzeci problem to brak folii ostrzegawczej. Nie chroni przed uszkodzeniem mechanicznym, ale ostrzega wyraźnie każdego, kto kiedykolwiek będzie kopał. Brak tej warstwy to plamka na dokumentacji i potencjalny problem przy odbiorze.

Czwarty to brak rury osłonowej w newralgicznych miejscach. Rura DVR w skrzyżowaniu z wodociągiem to nie przejaw przesady, lecz wymóg normy PN-HD 603 S1. Bez niej każde osiadanie gruntu może dociążyć kabel i zgnieść jego izolację.

Piąty, wyjątkowo popularny, to przeciąganie kabla. Bęben stawia się na stojakach, kabel odwija się grawitacyjnie, w żadnym wypadku nie ciągnie się go po dnie rowu pod wpływem naprężeń od masy własnej.

Szósty brak zapasu. Kabel ułożony „na styk" nie pozwala na żadne naprawy ani późniejsze podłączenia. Przy każdej studzience, rozdzielnicy czy przejściu fundamentowym zostawia się 1-2 m kabla zwiniętego w łuk.

Siódmy rezygnacja z oznaczenia trasy. Kabel zakopany i zapomniany to tykająca bomba na przyszłość. Mapa inwentaryzacyjna, fotorelacja z budowy, znaczniki punktowe przy studzienkach to inwestycja godzin, która może zaoszczędzić tygodni szukania przy awarii.

Koszty orientacyjne i czas realizacji

Ceny kabli zmieniają się sezonowo, ale rząd wielkości pozostaje stabilny. YKY 5x6 mm² kosztuje orientacyjnie 28-38 zł za metr bieżący, YKY 5x10 mm² 45-62 zł, a YAKY 4x16 mm² od 22 do 30 zł. Do tego dochodzi folia ostrzegawcza (1-3 zł/mb), rura osłonowa (3-8 zł/mb przy średnicy 32-50 mm), piasek podsypkowy (kilkaset złotych za przywieziony samochód) i robocizna. Firma z uprawnieniami bierze za ułożenie kabla w ziemi zwykle 40-80 zł za metr bieżący w terenie prostym, więcej przy skrzyżowaniach i przejściach.

Dla orientacyjnego przyłącza domu o długości 30 m pojawia się więc suma rzędu 3 000-6 000 zł z materiałami i robocizną, nie licząc opłat przyłączeniowych zakładu energetycznego i kosztów projektu. Samodzielne wykonanie może obniżyć koszt o połowę, ale wymaga uprawnień SEP do wykonania i odbioru, bo inwestycję i tak musi podpisać osoba z uprawnieniami. Bez tego odbiór techniczny i podłączenie do sieci są formalnie niemożliwe.

Formalności podsumowanie i co dalej

Kabel w ziemi to nie kwestia intuicji, lecz konkretnej normy, projektu i odbioru. Najważniejszą zasadą jest stosowanie kabli z XLPE o napięciu 0,6/1 kV, układanie ich na głębokości co najmniej 0,6-0,8 m z marginesem poniżej strefy przemarzania, zachowanie odległości od innych instalacji i zabezpieczenie mechaniczne w newralgicznych punktach. Do tego dochodzi zgłoszenie geodezyjne do GESUT, projekt i odbiór przez zakład energetyczny.

Jeśli temat dotyczy nowego przyłącza albo modernizacji starej instalacji, pierwszym krokiem powinien być kontakt z lokalnym zakładem energetycznym i uzgodnienie warunków przyłączenia. Dopiero potem warto rozmawiać z projektantem, który dobierze przekroje i typy kabli do konkretnego obciążenia. Wybór przewodu elektrycznego do ziemi to decyzja techniczna, której nie warto podejmować w sklepie, lecz na biurku z dokumentacją i normą w tle.

Źródła danych i normy: PN-HD 603 S1 kable elektroenergetyczne do układania w ziemi; PN-EN 12613 folie ostrzegawcze do oznakowania instalacji podziemnych; Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.); Ustawa z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U. 1989 nr 30 poz. 163 z późn. zm.); wytyczne Polskiego Towarzystwa Przesyłu i Rozdziału Energii Elektrycznej (PTPiREE). Szczegółowe wytyczne oraz warunki przyłączenia udostępniają na swoich stronach operatorzy sieci dystrybucyjnych Tauron Dystrybucja, PGE Dystrybucja, Enea Operator oraz Energa Operator.
