Falownik w instalacji fotowoltaicznej – jaką rolę odgrywa?

Prawie każdy, kto zdecydował się na panele na dachu, słyszał, że falownik to serce całego systemu. Ale za tą metaforą kryje się znacznie więcej niż zwykła konwersja prądu. To urządzenie decyduje o tym, ile kilowatogodzin rzeczywiście trafi do gniazdka, ile stracisz na niesprawnych połączeniach i czy instalacja przeżyje pierwszą burzę z gradem.

• Jak falownik przekształca prąd stały w zmienny w instalacji PV
• Dlaczego jakość falownika wpływa na wydajność systemu fotowoltaicznego
• Jakie parametry falownika decydują o jego roli w optymalizacji energii
• Jaką rolę w instalacji fotowoltaicznej pełni falownik?

Jak falownik przekształca prąd stały w zmienny w instalacji PV

Panele fotowoltaiczne produkują prąd stały (DC), którym nie da się zasilać standardowych odbiorników domowych. Zamiana tego prądu na przemienny (AC) to podstawowa rola falownika. Mechanizm opiera się na technice PWM, która przekształca sygnał DC w szybkozmienny przebieg prostokątny. Następnie filtr dolnoprzepustowy wygładza przebieg do postaci czystej sinusoidy o częstotliwości 50 Hz. W nowoczesnych urządzeniach stosuje się topologię full-bridge, co pozwala osiągnąć sprawność na poziomie 97-99%. Różnica między tanim a markowym falownikiem może oznaczać utratę nawet 4-5% rocznej produkcji, co przy cenach energii z 2026 roku przekłada się na kilkaset złotych rocznie.

Algorytm MPPT i optymalizacja poboru mocy

Za optymalizację generowania energii odpowiada układ MPPT (Maximum Power Point Tracker). Moduły PV mają zmienną charakterystykę prądowo-napięciową zależną od nasłonecznienia i temperatury. Układ MPPT nieustannie analizuje te parametry i dobiera punkt pracy tak, aby maksymalną moc z paneli. W praktyce oznacza to, że przy częściowym zacienieniu jednego modułu pozostałe nadal pracują z pełną wydajnością. Bez tej funkcji instalacja traciłaby nawet 20-30% potencjalnej produkcji w warunkach nierównomiernego nasłonecznienia.

Obudowa i warunki pracy

Falownik ma postać niewielkiej skrzynki, często przypominającej licznik energii elektrycznej. Producenci projektują obudowy o szerokim zakresie temperatur pracy sięgającym od -25°C do +60°C. Urządzenie można montować wewnątrz budynku lub na zewnątrz, przy czym modele outdoorowe wyposażone są w uszczelnienia IP65. Systemy chłodzenia dzielą się na aktywne (wbudowane wentylatory) i pasywne (radiator z wymuszonym obiegiem powietrza). Wybór metody chłodzenia wpływa na trwałość podzespołów wewnętrznych i poziom hałasu w pomieszczeniu technicznym.

Dlaczego jakość falownika wpływa na wydajność systemu fotowoltaicznego

Sprawność konwersji to parametr, który wprost przekłada się na ilość energii dostarczanej do budynku. Przy instalacji 10 kWp falownik o sprawności 97% wygeneruje rocznie około 9700 kWh, podczas gdy urządzenie o sprawności 95% da tylko 9500 kWh. Przez 25 lat eksploatacji różnica może sięgnąć kilkudziesięciu tysięcy złotych. Markowi producenci stosują komponenty zdolne pracować dekadę bez widocznej degradacji, podczas gdy budżetowe zamienniki potrafią stracić 2-3% sprawności już po pierwszych trzech latach.

Trwałość i gwarancja producenta

Wybór falownika powinien uwzględniać warunki gwarancji oferowanej przez producenta. Standardowy okres to 5-10 lat, lecz topowe modele objęte są gwarancją sięgającą 20-25 lat. Istotna jest również zasada zachowania sprawności w czasie trwania gwarancji. Tańsze urządzenia często tracą moc maksymalną przy wzroście temperatury wewnętrznej, co skraca efektywny czas pracy generatora PV. Profesjonalny sprzęt utrzymuje nominalną wydajność nawet w upalne letnie dni, kiedy to panele osiągają najwyższą temperaturę pracy.

Zgodność z normami bezpieczeństwa

Każdy falownik przeznaczony do instalacji sieciowej musi spełniać wymagania normy PN-EN 62109 dla bezpieczeństwa konwersji energii oraz PN-EN 61727 dotyczącej interfejsu połączenia z siecią elektroenergetyczną. Certyfikacja potwierdza, że urządzenie przeszło rygorystyczne badania EMC i jest odporne na zakłócenia elektromagnetyczne. Dla instalacji oddających nadwyżki do sieci dystrybucyjnej wymagane jest certyfikacja zgodności z kodeksem sieciowym NC RfG, który reguluje zarządzanie mocą czynną i bierną.

Jakie parametry falownika decydują o jego roli w optymalizacji energii

Moc znamionowa falownika powinna być dobrana do mocy zainstalowanych modułów fotowoltaicznych. Optymalny stosunek mocy DC do AC mieści się w przedziale 0,9-1,1. Przeszacowanie prowadzi do niskiego obciążenia urządzenia i gorszej sprawności, natomiast niedoszacowanie ogranicza potencjał produkcyjny paneli. Typ stringowy sprawdza się w instalacjach o jednorodnym nasłonecznieniu całego ciągu modułów. Mikrofale montowane są bezpośrednio przy każdym panelu, co eliminuje straty na przewodach DC i radzi sobie z częściowym zacieniem. Hybrydowy oferuje dodatkowe gniazdo do podłączenia magazynu energii.

Zarządzanie mocą czynną i bierną

Współczesne falowniki sieciowe zarządzają nie tylko mocą czynną, ale również bierną. Moc bierna wpływa na współczynnik mocy cos φ w miejscu przyłączenia do sieci. Odpowiednie ustawienie tego parametru pozwala uniknąć opłat karnych naliczanych przez operatora systemu dystrybucyjnego. Funkcja soft-start ogranicza prąd rozruchowy, chroniąc styki magistrali przed erozją elektroergiczną. Zaawansowane modele dysponują również funkcją curtailment, która pozwala na celowe ograniczenie mocy wyjściowej w okresach nadprodukcji.

Integracja z siecią i zabezpieczenia

Falownik sieciowy odpowiada za synchronizację częstotliwości i napięcia z publiczną siecią elektroenergetyczną. Urządzenie stale monitoruje parametry sieci i w przypadku wykrycia anomalii natychmiast odłącza moduły PV. Zabezpieczenie anty-islanding chroni ekipy serwisowe pracujące przy liniach niskiego napięcia. Funkcja ARC-Fault Detector wykrywa iskrzenie w obwodach DC, co może zapobiec pożarowi instalacji. Norma PN-EN 62109 reguluje wymagania dla tych systemów ochronnych.

Komunikacja i monitoring

Wbudowane interfejsy komunikacyjne pozwalają na zdalny monitoring pracy instalacji przez aplikację producenta. Portal producenta wyświetla dzienną i miesięczną produkcję energii, liczbę godzin pracy oraz historię błędów. Funkcja zdalnej aktualizacji oprogramowania over-the-air umożliwia wprowadzanie usprawnień algorytmów MPPT bez wizyty serwisowej. Dla instalacji hybrydowych istotna jest integracja z systemem zarządzania magazynem energii, który optymalizuje przepływ energii między panelami, akumulatorem i siecią.

Kiedy wybrać falownik hybrydowy zamiast sieciowego

Decyzja między falownikiem sieciowym a hybrydowym zależy od strategii energetycznej właściciela instalacji. Falownik hybrydowy warto wybrać, jeśli planowane jest zainstalowanie magazynu energii w ciągu kilku lat lub jeśli instalacja ma pracować w trybie off-grid podczas awarii sieci. Modele hybrydowe kosztują 20-40% więcej niż stringowe, lecz oferują elastyczność rozbudowy systemu bez wymiany głównego urządzenia. Dla gospodarstw domowych z podstawowymi potrzebami energetycznymi falownik sieciowy pozostaje najbardziej ekonomicznym wyborem.

Prawidłowo dobrany i skonfigurowany falownik decyduje o sprawności, bezpieczeństwie i trwałości całej instalacji fotowoltaicznej. Jego rola wykracza daleko poza prostą zamianę prądu stałego na przemienny. Odpowiada za optymalizację poboru mocy, zarządzanie połączeniem z siecią elektroenergetyczną i ochronę przed awariami. Inwestycja w markowy sprzęt z obszerną gwarancją zwraca się przez dekady sprawnej eksploatacji. Przed zakupem warto przeanalizować moc modułów, warunki nasłonecznienia oraz plany dotyczące ewentualnego magazynu energii. Współpraca z instalatorem posiadającym certyfikat producenta zapewni zgodność z normami bezpieczeństwa i optymalną wydajność przez cały okres użytkowania systemu PV.

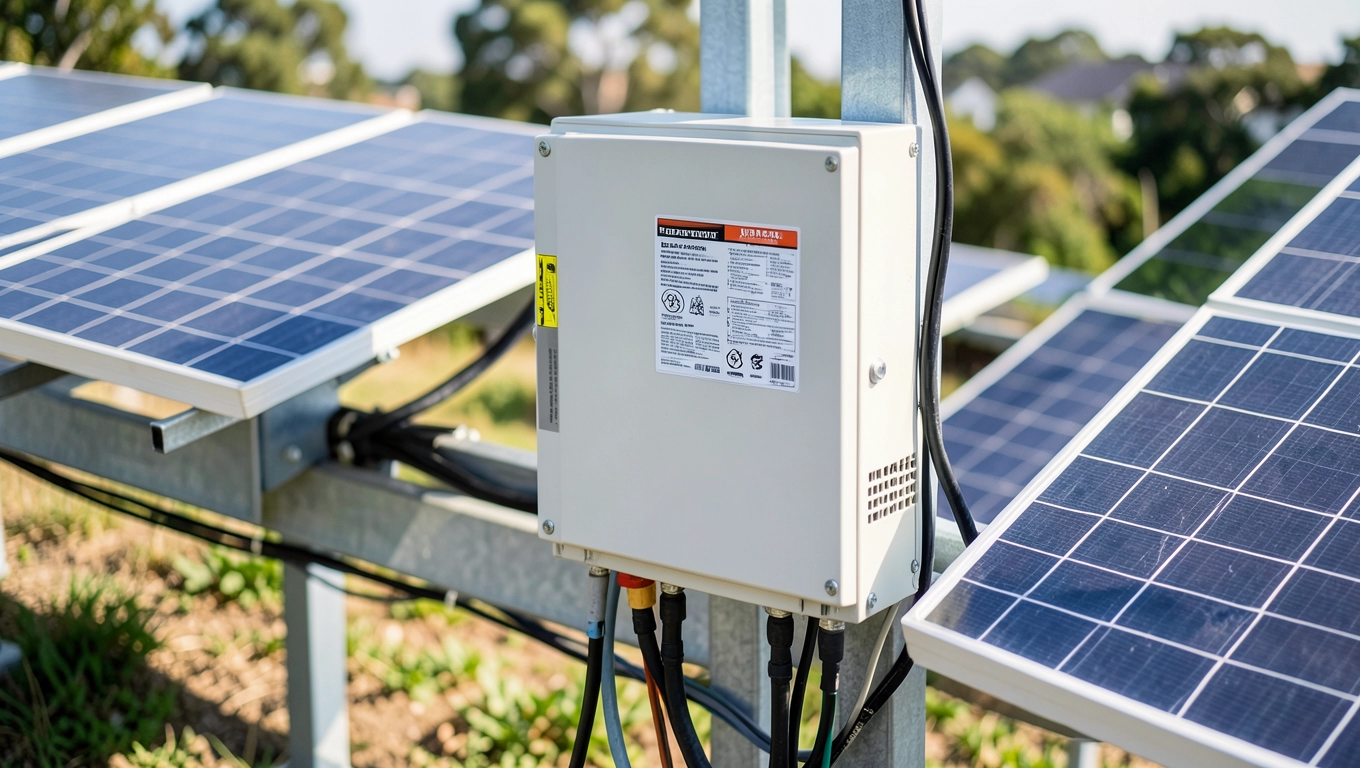

Jaką rolę w instalacji fotowoltaicznej pełni falownik?
